给排水施工工序一、引言给排水施工是建筑工程中非常重要的一个环节，主要负责建筑物内部的供水和排水系统的安装和调试。
本文将从施工工序的角度，详细介绍给排水施工的步骤和注意事项。
二、施工前的准备1. 安全措施在进行任何施工工作之前，施工人员必须了解并遵守建筑工地的安全规定。
必须配备并正确使用个人防护装备，如安全帽、防护眼镜、手套等。
2. 施工图纸的检查施工图纸是指导施工工作的重要文档。
施工人员应仔细检查施工图纸，确认给排水系统的位置、规格和材料等是否符合实际需求。
3. 材料准备施工前需要准备好所需的材料，包括水管、排水管、管件、阀门等。
材料的选择应符合设计要求，并具备耐腐蚀、耐压等特性。
三、施工工序1. 给水施工(1) 安装给水管道：根据施工图纸，确定给水管道的走向和位置。
首先进行水平定位，然后使用水平尺和垂直尺进行确定。
安装管道时要注意保持管道的水平和垂直，并使用支架和吊托固定。
(2) 安装阀门和接头：在给水管道上安装所需的阀门和接头，确保其功能正常并易于操作。
(3) 进行压力测试：完成给水管道的安装后，需要进行压力测试以确保其质量和漏水情况。
测试时需关闭所有阀门，然后将管道与压力测试设备连接，并按要求进行压力测试。
(4) 安装水龙头和卫生洁具：按照设计要求和用户需求，安装水龙头、淋浴器、马桶等卫生洁具。
确保其安装牢固并正常运作。
2. 排水施工(1) 安装排水管道：根据设计要求，安装排水管道，并注意管道的坡度和排水方向。
确保管道安装牢固，无渗漏现象。
(2) 安装排水设备：根据需要，安装排水设备，如排水井、排水泵等。
(3) 进行试验操作：安装完成后，进行试验操作以确保排水系统的正常运行。
测试时需排除堵塞物，并检查排水是否顺畅。
3. 检验和维修完成施工工作后，需要对给排水系统进行检验，确保其功能正常并符合设计要求。
对于存在的问题或故障，及时进行修复和维护。
四、施工注意事项1. 安全第一：施工人员必须严格遵守安全规范，并使用安全装备，以保证工作过程中的安全。
给排水管道工程施工标准做法排水管道工程施工标准是指在建筑物内部或外部的排水系统中，进行管道铺设、连接和安装等工作的标准规范。
以下是排水管道工程施工的一般标准做法：1.施工前准备1.1建立施工组织架构，明确施工队伍和责任分工。
1.2制定施工方案和施工计划。
1.3调查勘察地质环境，确定管道路径和埋深，预防地质灾害。
1.4购买和检查施工所需的材料和设备，确保质量和数量。
1.5安排劳动力和工具，保证施工的连续性。
2.管道铺设2.1根据设计要求和施工方案，进行管道的铺设和连接。
2.2保证管道的平直、水平和垂直，避免出现扭曲、偏移和倾斜。
2.3采用合适的方法和设备进行管道的固定和支撑，保证其稳定性和安全性。
2.4管道的连接采用合适的材料和方法，确保连接牢固、密封和耐久。
2.5定期进行管道的水压试验，确保管道系统的质量和可靠性。
3.排水设备安装3.1根据设计要求和施工方案，安装各类排水设备，如下水道、排水管、井盖等。
3.2确保排水设备与排水管道的连接紧密，避免渗漏和异味。
3.3安装排水设备前，进行设备的验收，确保质量和性能符合要求。
3.4排水设备的安装位置和高度应符合设计要求和使用的功能需求。
3.5安装所有设备前，应进行试运行和调试，确保设备的正常工作。
4.施工质量控制4.1严格按照相关规范和标准进行施工，确保施工质量符合要求。
4.2进行定期的现场巡视和质量检查，及时发现和解决施工中的质量问题。
4.3对施工过程中出现的质量问题和隐患，及时采取纠正措施，保证工程质量。
4.4施工完成后，进行工程清理和整理，确保施工现场的整洁和安全。
4.5进行施工记录和资料整理，包括施工日志、质量检查记录和施工图纸等。
5.安全施工5.1制定安全施工计划和安全操作规程，确保施工过程中的安全性。
5.2指定专人负责施工现场的安全管理，包括安全巡视、安全教育和事故防范等。
5.3严格按规定使用个人防护装备，如安全帽、手套、安全鞋等。
5.4定期检查和维护施工设备，确保设备的安全性和可靠性。

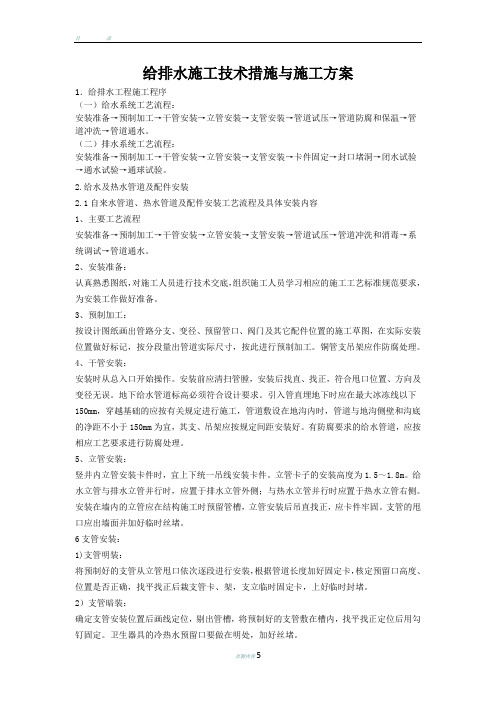

给排水施工技术措施与施工方案1．给排水工程施工程序（一）给水系统工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗→管道通水。
（二）排水系统工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验→通球试验。
2.给水及热水管道及配件安装2.1自来水管道、热水管道及配件安装工艺流程及具体安装内容1、主要工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗和消毒→系统调试→管道通水。
2、安装准备：认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习相应的施工工艺标准规范要求，为安装工作做好准备。
3、预制加工：按设计图纸画出管路分支、变径、预留管口、阀门及其它配件位置的施工草图，在实际安装位置做好标记，按分段量出管道实际尺寸，按此进行预制加工。
铜管支吊架应作防腐处理。
4、干管安装：安装时从总入口开始操作。
安装前应清扫管膛，安装后找直、找正，符合甩口位置、方向及变径无误。
地下给水管道标高必须符合设计要求。
引入管直埋地下时应在最大冰冻线以下150mm，穿越基础的应按有关规定进行施工，管道敷设在地沟内时，管道与地沟侧壁和沟底的净距不小于150mm为宜，其支、吊架应按规定间距安装好。
有防腐要求的给水管道，应按相应工艺要求进行防腐处理。
5、立管安装：竖井内立管安装卡件时，宜上下统一吊线安装卡件。
立管卡子的安装高度为1.5～1.8m。
给水立管与排水立管并行时，应置于排水立管外侧；与热水立管并行时应置于热水立管右侧。
安装在墙内的立管应在结构施工时预留管槽，立管安装后吊直找正，应卡件牢固。
支管的甩口应出墙面并加好临时丝堵。
6支管安装：1)支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度加好固定卡，核定预留口高度、位置是否正确，找平找正后栽支管卡、架，支立临时固定卡，上好临时封堵。
2）支管暗装：确定支管安装位置后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。
给排水工程课程给排水工程课程简介一、引言给排水工程是建筑工程中的重要组成部分，用于解决建筑物内部的供水和排水问题。
本文将对给排水工程课程进行详细介绍，包括内容、目标和重要性等方面。
二、课程内容1. 供水系统设计：介绍给水系统的基本原理和设计方法，包括水源、水质要求、管道布局、水泵选型等。
2. 排水系统设计：讲解排水系统的组成和设计要点，包括排水管道、下水道、排水泵站等。
3. 给排水设备选型：介绍各类给排水设备的功能和特点，并讲解如何根据实际需求进行选型。
4. 给排水工程施工：介绍给排水工程的施工流程和注意事项，包括施工材料的选择、施工工艺的掌握等。
5. 给排水工程检测与维护：讲解给排水工程的检测方法和维护要点，包括常见故障排查和维修技巧等。
三、课程目标1. 掌握给排水系统的基本原理和设计方法，能够独立进行给排水系统的设计工作。
2. 熟悉各类给排水设备的功能和特点，能够根据实际需求进行设备选型。
3. 理解给排水工程施工的流程和注意事项，能够参与或指导给排水工程的施工工作。
4. 掌握给排水工程的检测方法和维护要点，能够快速排查故障并进行相应的维修工作。
四、课程重要性给排水工程课程对建筑工程专业学生来说至关重要。
首先，给排水工程是建筑工程中的基础环节，涉及到供水和排水系统的设计与施工，直接关系到建筑物内部的供用水和排水质量。
其次，给排水工程涉及到多个学科知识的综合运用，包括水力学、材料学、工程力学等，因此对学生的专业素养和综合能力提出了较高要求。
此外，掌握给排水工程的基本理论和实践技能，对于学生未来从事相关工程的实际工作具有重要意义。
五、总结给排水工程课程是建筑工程专业中的重要课程，通过该课程的学习，学生能够掌握给排水系统的基本原理和设计方法，熟悉各类给排水设备的功能和特点，并具备一定的设计和施工能力。
这将为学生未来从事相关工程提供坚实的理论基础和实践技能，使他们能够胜任工程项目中的给排水工作，为社会的发展和建设做出贡献。
给排水工程主要施工程序及施工方法1管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地沟；先设备就位、后工艺配管；先施工室内部分再施工室外部分。
当各种管道在同一标高相碰时，按“压力管让重力管；低压管让高压管；同一类管道小管让大管”的原则进行处理。
设备安装原则为：按系统、区段划分区域施工，施工时先大型后小型，先里后外，先高空后低空，先特殊后一般。
同时为了配合总体进度，对于土建优先施工的要提前配合施工。
室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合。
2主要施工程序给排水系统主要施工程序为：施工准备、预留、预埋、管道预制、定位放线、支架制作安装、管道及设备安装、管道冲洗、管道试验、防腐保温、系统试运、交工验收3主要施工方法及技术要求3.1施工准备1、技术的准备⑴图纸自审：图纸自审工作由项目总工程师主持进行，项目专业技术人员参加，并指定专人做好记录，自审要点包括：—施工图纸和资料是否齐全；—图纸本身及相互之间有无错误和矛盾；—图纸与说明书是否一致；—主要设计尺寸、轴线坐标、标高是否准确清楚；—图纸说明及细部构造是否清楚；—采用的标准图有哪些，有无采用作废标准图；—采用的新材料以及特殊材料的技术性能、参数是否表述清楚；—对新结构及特殊结构的技术要求和质量标准是否提出；—材料、设备表是否和相关的图纸一致；—各专业之间有无矛盾，尤其是安装空间上有无冲突，系统配置是否完善。
⑵图纸会审：通过图纸会审，使项目部的专业技术人员了解工程特点、设计意图、工程质量要求以及关键部位的技术要求，减少图纸差错，对施工中需要特别注意的事项由设计院对项目技术人员进行设计交底。
图纸会审后需作会审记录，将会审中提出的问题及解决办法记录下来，并由各方在图纸审核记录上签字认可。
⑶深化图纸以平衡综合管线布置：根据现场设计图纸、图纸会审以及修改图纸，进行各专业间管线的综合平衡，确定各种管线的布局、安装高度、水平坐标。
建筑给排水设计工作流程
一、建筑排水设计的前期工作
1. 了解建设项目概况,包括建筑用途、建筑面积、地理位置等基本信息。
2. 调研现场地形情况,了解地表斜率和流向,确定排水集水点。
3. 查阅地质条件报告,了解建设区域的地质构成和水表高程等信息。
4. 安排实地勘察,详细观察并记录现场地形、排水等各种实际情况。
二、建筑排水设计的主要内容
1. 根据建筑用途确定建筑集水面积和流量计算。
2. 选择合适的排水管道类型和阻隔自动, 排水设施的走向。
3. 设计雨水汇流系统、截流阻隔及检修井等主要排水设施。
4. 确定集水井、收集井位置及排污方式。
5. 参照《城市排水设计通则》等相关规范,绘制排水设计图纸。
6. 对设计方案进行经济性、科学性评估,提出讨论意见并定稿最终设计方案。
三、建筑排水设计的后期工作
1. 参与施工现场检查,排查设计变更事项并及时修正设计图纸。
2. 组织验收工作,验收排水设施是否符合设计要求。
3. 提供使用后咨询,解答施工中出现的问题并提供改进建议。
4. 录入设计数据,形成工程文件,备询后期维护使用。
零基础入门学习天正给排水引言概述:天正给排水是一款专业的建筑水暖设计软件，适用于建筑工程中的给排水系统设计。
本文从零基础入门的角度出发，介绍了天正给排水软件的基本概念、界面布局和使用方法，并详细讲解了软件中常用的五个功能模块，帮助读者快速上手并提升设计能力。
正文内容:一、软件基本概念和界面布局1.1 了解天正给排水的基本概念1.2 掌握软件的安装和启动方法1.3 熟悉软件的界面布局和主要功能区域1.4 介绍软件的常用操作手势和快捷键1.5 学习如何导入和导出项目文件二、项目创建与编辑2.1 新建项目并选择适当的项目设置2.2 在项目中创建楼层和房间2.3 添加或编辑建筑元件（龙头、管道、水槽等）2.4 调整元件的尺寸、位置和属性2.5 设定给排水系统的全局参数和规格三、系统设计与分析3.1 学习如何绘制给排水系统的管道图3.2 设置管道的流量和压力参数3.3 进行系统的流态分析和水力计算3.4 检查系统中的热源和负荷平衡3.5 优化系统设计，并进行结果验证和对比四、图纸绘制和输出4.1 创建和编辑给排水系统的图纸模板4.2 添加和调整图纸中的文字、标注和图例4.3 绘制管道和元件的平面和立面图4.4 生成系统图纸和细节图4.5 导出图纸文件到其他格式并打印输出五、高级功能和扩展5.1 探究天正给排水的高级功能和定制选项5.2 学习如何使用给排水系统的模板和库5.3 掌握零基础学习给排水二之前需掌握的相关知识 5.4 进一步了解给排水工程设计的相关规范和标准 5.5 探索与其他建筑软件的数据交互和联动总结:通过本文的学习，你已经了解了天正给排水软件的基本使用方法和功能模块。
从软件基本概念和界面布局开始，你学会了项目的创建、编辑和全局参数设置。
接着，你了解了系统设计、分析和优化的方法，以及图纸绘制和输出的技巧。
最后，你对天正给排水的高级功能和扩展有了一定的认识。
希望这些知识可以帮助你快速入门并提升在给排水设计领域的能力。
工程施工给排水方案一、项目概况该项目位于某市市中心区域，总用地面积约为20000平方米，用于建设多功能商业综合体。
该项目包括地下一层，地上四层，总建筑面积约为50000平方米，主要包括商业用房、办公用房和停车库等。
为了保证施工期间和项目竣工后的排水系统正常运行和安全性，特编制本给排水方案。
二、施工前期准备工作1.对场地进行勘测，明确地形、土质等情况，并根据实地情况设计排水系统布局。
2.审查地下管线，确保施工不会影响原有排水设施。
3.准备排水设备和材料，包括排水管道、检查井、水泵等。
4.确定施工队伍和施工计划，明确工程目标和时间节点。
三、排水系统设计方案1.雨水排水系统：1.1 雨水收集系统：设计雨水收集口，将雨水引入雨水管道。
1.2 雨水管道：采用聚氯乙烯排水管道，经过设计计算，确定管道直径和坡度。
1.3 雨水排水井：设置雨水排水井，用于收集和检查雨水排放情况。
1.4 雨水泵站：在需要提升排水的地方设置雨水泵站，确保雨水正常排放。
2.污水排水系统：2.1 污水管道：采用聚乙烯排水管道，经过设计计算，确定管道直径和坡度。
2.2 污水检查井：设置污水检查井，用于检查和清理污水管道。
2.3 污水泵站：在需要提升排水的地方设置污水泵站，确保污水正常排放。
2.4 污水处理设施：根据当地法律法规，设置污水处理设施，将污水进行处理后排放或回用。
四、施工流程1.地下管道施工：按照设计方案，在地下开挖沟槽，安装排水管道和检查井。
2.排水设备安装：安装雨水泵站、污水泵站等排水设备。
3.系统调试：对排水系统进行测试和调试，确保系统正常运行。
4.系统保养：定期对排水系统进行保养和清洗，保证系统长期有效运行。
五、工程验收与维护1.工程验收：在工程竣工后，对排水系统进行验收，确保系统符合设计要求。
2.工程维护：建成后，定期对排水系统进行维护和检查，确保系统正常运行，延长使用寿命。
六、总结本给排水方案根据项目实际情况编制，包括雨水排水系统和污水排水系统设计方案，施工流程，工程验收与维护等内容。
供排水工程施工工序供排水工程是建筑工程中的重要组成部分，对于建筑物的正常运行和使用具有至关重要的作用。
供排水工程的施工工序是整个建筑工程中的关键环节，只有严格按照规范进行施工，才能确保供排水设施的安全性和可靠性。
下面将详细介绍供排水工程施工的各项工序。
一、前期准备工作1.1勘察设计阶段在进行供排水工程的施工之前，首先需要进行勘察设计工作。
勘察设计阶段的工作主要包括对工程现场进行勘察，测量地形地貌，确定工程的布置和设计方案，绘制详细的施工图纸等。
1.2材料准备阶段在勘察设计工作完成后，接下来需要进行材料的准备工作。
供排水工程所需的材料主要包括管道、管件、阀门、泵站等。
在进行施工之前，需要根据设计图纸确定所需材料的规格和数量，并进行采购和储备。
二、施工工序2.1土方开挖供排水工程的施工首先需要进行土方开挖工作。
在进行土方开挖时，需要遵循土方开挖设计要求，确保开挖的深度和坡度符合规范要求。
开挖完成后，需要对开挖的土方进行清理和整理，为后续施工工作做好准备。
2.2基础施工基础施工是供排水工程中的重要环节。
在进行基础施工时，需要根据设计要求进行基础的浇筑和加固工作，确保基础的承载能力和稳定性。
在施工过程中，需要进行基础的验收和检测工作，确保基础施工质量符合要求。
2.3管道安装管道安装是供排水工程中的核心工序。
在进行管道安装时，需要按照设计图纸确定管道的敷设位置和坡度，确保管道安装的水平和垂直度符合规范要求。
在进行管道焊接和连接时，需要使用专业的设备和工具，确保管道连接的牢固和密封。
2.4设备安装设备安装是供排水工程中不可或缺的一环。
在进行设备安装时，需要按照设备安装说明书进行安装，确保设备的正常使用和运行。
在进行设备调试和检测时，需要注意设备的运行状态和参数，确保设备安装质量达到要求。
2.5防水处理防水处理是供排水工程中重要的保护环节。
在进行防水处理时，需要使用专业的防水材料和工艺，确保供排水设施的防水性能。
给排水系统的水力计算方法在建筑物的给排水系统设计中，水力计算是非常重要的一环。
通过合理的水力计算，可以确保给排水设备运行正常，提供稳定的水流和充足的水压，从而满足建筑物的日常用水需要。
本文将介绍给排水系统水力计算的基本原理和方法。
一、水力计算的基本原理水力计算是根据流体力学的基本原理，通过考虑系统中各个元件之间的水流阻力和水流动力等因素，计算出给排水管道系统中的水流速度、水压、流量等参数。
水力计算的目标是确保在设计工作条件下，给排水系统中的水流能够保持正常、平稳的运行。
二、水力计算的步骤1. 收集设计参数：首先需要收集建筑物的相关设计参数，包括供水设备的流量、水压要求，排水设备的流量要求等。
这些参数将作为水力计算的基础。
2. 选择管道材料和管径：根据设计需求和已有条件，选择适当的管道材料和管径。
常用的给水管道材料有PVC、钢管等，排水管道材料有PVC、铸铁管等。
管道的管径选择应考虑流量和水压要求。
3. 确定水流速度和管道截面积：根据设计需求和管道材料，确定水流速度和管道截面积。
流速的选择应使水流保持在合理范围内，并避免过高或过低。
管道截面积的计算应符合流量和流速的要求。
4. 计算水流阻力：根据管道长度、管道材料和截面积等参数，计算出给排水管道中水流的阻力。
常用的方法有Darcy-Weisbach公式和Hazen-Williams公式等。
5. 求解水流参数：根据系统中各个元件的水流阻力和其他因素，求解出水流的速度、水压、流量等参数。
可以使用数值计算方法，如有限元法、CFD模拟等，也可以使用经验公式进行近似计算。
6. 评估设计方案：根据水力计算结果，评估设计方案的合理性。
如果计算结果符合设计要求，即可认为设计方案是可行的；如果计算结果不符合要求，则需要调整设计参数或采用其他方案。
三、常用的水力计算方法1. Darcy-Weisbach公式：该公式是一种经验公式，用于计算管道中的水流阻力。
计算公式如下：f = (2 * L * V^2 * R) / (g * D^5)其中，f为摩擦系数，L为管道长度，V为水流速度，R为管道摩擦阻力系数，g为重力加速度，D为管道直径。
给排水设计基本程序与方法（设计新手必看）一、工作阶段划分1、设计阶段：项目建议书??可行性研究报告??初步设计??（扩初设计）??施工图设计??施工图审查、消防审查、人防审查。
2、施工阶段图纸会审??工地处理??竣工验收。
（给排水资源网贡献 ）二、设计工作流程施工图绘制按下面九个步骤进行，根据情况也可交叉进行：1、召集各专业开会，确定互相提资时间，列出工作计划，建筑设计人员提供平面、立面、剖面。
水专业提资应分3个阶段，第一阶段提管井位置、面积，电容量，水池容积，设备房面积等，一般时间在一周之内；第二阶段提设备房布置，消火栓、湿式报警阀、水流指示器位置等，一般时间在中前期，约2～3周；第三阶段向概算专业提设备材料表，一般在出图前一周。
其它专业应向本专业提的资料必须明确提资时间并写入工作计划。
第一阶段空调应提供空调补充水量，第二阶段建筑应该提供卫生间大样，时间也是在中前期，使本专业绘制完设备房大样图后能马上进入卫生间大样的绘制，提资的时间一定要坚持尽早。
第一次建筑提资一般比较简单，在做第一阶段提资的同时，仔细看一次图纸，不清楚的地方一定要问，设计范围要明确，管井分布面积要落实。
还要着手写联系函给业主要求提供相关资料（如市政自来最低水压、管径、位置，市政排雨水管道标高、位置等，由业主相关部门索要资料），明确做法（如住宅卫生间大样画到什么程度，水表怎么设置，有什么特殊要求等），确定管道材料等等，而且要业主来文答复，作为设计依据，发生纠纷时有据可查（保护自己），并作为归档资料的一部分归档。
2、写统一技术条件，交审核人签字认可。
设计依据，建筑等级，计算的方法，各个系统的技术方案（如给水系统方案是否市政水直供、水泵－水箱供水），关键的技术指标（用水定额、消防用水量等），采用的管材一定要写清楚，技术方案和设计的关键问题应该先与审核人取得一致意见，否则校审时才修改工作量太大，而且影响其它专业。
3、写计算书。
这阶段先计算涉及向其它专业提资的内容，如水池容积计算，水泵选型等，计算完成后给校对人检查。
4、向各相关专业第一阶段提资，接受各专业提资。
要严格按工作计划提资，一定要按质量管理体系要求填写提资单，出现问题的有据可查，避免承担不必要的责任。
提资单给校对及专业负责人签字时应该提交相应部分的计算书。
5、画图，完成计算书余下内容，第二阶段提资。
绘制施工图的顺序应该是大样图??平面图??系统图。
画图当中注意与建筑等工种的沟通和协商，经常发生建筑修改或某专业要求修改建筑不通知其它专业的情况。
6、设计人自校。
提交校审时出现图纸相互矛盾等错误是不应该的，而且不允许出现很明显的简单错误，例如立管编号错编成其它系统的，编号重复等等。
7、校对审核。
提交校审时应一起提交统一技术条件和计算书，白纸图设计人应签好名。
8、会签，出图三、画图注意事项1、编制计算书时关键的技术指标（用水定额、消防用水量等）必须取自经审核人认可的统一技术条件。
计算的步骤应详细列出使用的计算公式，然后列式将数值代入计算，给水管径可在给出计算公式后列表计算。
所有需要计算的设计数据均应在计算书中表示，不能漏项，2、图纸目录编排顺序：设计总说明??平面图??大样图??系统图??设备材料表??采用的标准图集。
3、全套图纸字体大小要统一。
一般说明中单线汉字高5mm，数字高3～4mm，尺寸及标高标注的数字高为2.5mm；使用window字库中的ture type字型时在说明中为4mm，尺寸及标高标注的数字为2.5mm。
4、粗线宽度一般为0.5～0.6mm。
5、突出本专业内容。
建筑提资的图上有很多尺寸、标注是其专业本身的，如门窗号与尺寸、建筑选用的图集做法等，可以删去，只保留总尺寸、轴线尺寸、需要的细部尺寸标注。
建筑的墙线要变成细线。
本专业不同系统的管线要用图例、颜色、图层来区别。
图例应严格按照《给排水制图标准》设置。
6、坚持严格自校。
按顺序画平面图时自校大样图，画系统图时自校平面图，最后自校系统图，提交校审前再自校一次，花费的时间不多，可以避免自相矛盾的错误。
四、图纸绘制应注意的一些问题1、卫生间大样画卫生间大样首先要确定给排水立管的位置，要根据各层平面图特别是转换层是否能方便连接考虑，排水立管布置尽量靠近大便器。
住宅卫生间没有蹲厕的应设地漏。
公用卫生间宜在洗脸盆、小便斗附近设地漏，并尽量靠墙角，方便地面找坡。
如果建筑提资时已经定了地漏位置，有修改的要通知建筑专业修改。
根据已往的经验，厨房不宜设置地漏。
1、卫生间大样公用卫生间排水管道除按规范设置清扫口外，拐弯处有条件的尽量设清扫口。
给水管需要暗装时DN≤25墙厚至少应为120mm，DN>25墙厚至少应为180mm,不足的应要求建筑加砌墙，空心小型砌块墙不能暗装。
敷设在楼板内的给水管应按规范要求执行。
卫生间大样给排水系统要按透视图的要求画，平面上可以不标注管径，在轴侧图上详细标明。
2、系统图系统图不用再按透视图标准来画。
不用完全按比例画，各楼层用横线表示并注上标高，楼层间距可以根据需要适当调整，立管相互关系位置要与平面相符，各种方向的横管按轴侧图的原则画，拐弯的地方简单表示一下就可以了。
施工图编制深度要求的内容不能少，如管道管径标高、立管底标高等。
3、设计总说明设计总说明一般分为设计说明和施工说明两部分，设计说明部分设计依据必须一一列出；各个系统作为一节说明，技术指标（用水定额、消防用水量）要写出来，采用的系统形式，分区等都要说明，消防系统还要说明设备的选用（消火栓、喷头）。
施工说明部分说明管材选用及安装，安装部分只要说明方式就可以了，如PVC-U管，粘接。
五、小区施工图设计注意问题1、设计单体时应该先考虑供水问题。
给水系统是否需设屋顶水箱，如需水泵加压是设总的泵房还是区域泵房（视乎建筑高度及距离远近等，从造价、节能、安全方面比较厚确定）。
消防如要水泵加压通常按区域消防考虑，泵房单独建或放在某一建筑内要与建筑专业协商。
五、小区施工图设计注意问题2、设计单体给排水平面时要结合总平来确定化粪池及雨水管、沟的出口位置。
按深度要求属单体设计内容的，如在后出的总平图表示，应在单体的设计说明中列出该部分内容详见后出的总平图。
3、总平雨水设计要详细计算。
五、小区施工图设计注意问题4、核对业主提供的市政接口资料，以免排不出去，要说明施工前核对市政接口的情况，有问题先通知设计院修改再施工。
5、仔细核对其他专业的管线，避免交叉，特别是非设计院承接的内容，如通信、电话、有线电视、管道煤气等管线，必须在这些专业内容施工前协调好标高问题。
六、图纸会审图纸会审时有需要业主、施工监理单位特别注意的问题先提出。
施工监理单位提出的疑问要一一解答。
会审纪要是由监理单位编写的，与设计图纸具有同等法律效力，送到单位盖章时应仔细核对其中提出的问题及答复记录。
七、工地处理会审后施工过程出现问题时，尽量通过电话联系解决，确实说不清楚的要与对方约定时间到工地处理问题，处理完毕有需要的应出修改通知。
非设计错误而对方提出的合理修改意见，要对方来正式文件提出要求作为修改依据，并在修改通知中注明。
八、竣工验收按新的验收规定，由设计院、监理、施工单位3方检查并给出验收结论，发出整改通知单，质检站主持验收、参与检查并监督全过程。
首先由参与建设单位分别介绍项目情况，通常由建筑专业代表设计院发言。
然后分组检查，一般分为外观实测组、水电组、资料组，检查本专业相关内容时，重点看是否按图施工、是否达到设计要求、选用设备是否合格产品等，有问题记录下来。
最后总结时分专业提出存在的问题，由建筑专业给出验收结论。
第11章建筑给水排水设计程序、竣工验收及运行管理11.1 设计程序和图纸要求一个建筑物的兴建，一般都需要建设单位(通称甲方)根据建筑工程要求，提出申请报告(或称为工程计划任务书)，说明建设用途、规模、标准、投资估算和工程建设年限，并申报政府建设主管部门批准，列入年度基建计划。
经主管部门批准后，才由建设单位委托设计单位（通称乙方)进行工程设计。
在上级批准的设计任务书及有关文件(例如建设单位的申请报告、上级批文、上级下达的文件等)齐备的条件下，设计单位才可接受设计任务，开始组织设计工作。
11.1.1 设计阶段的划分一般的工程设计项目可划分为2个阶段：初步设计阶段和施工图设计阶段。
规模较大或较重要的工程项目，可分为3个阶段：方案设计阶段、初步设计阶段和施工图设计阶段。
11.1.2 设计内容和要求1 方案设计进行方案设计时，应从建筑总图上了解建筑平面位置、建筑层数及用途、建筑外形特点、建筑物周围地形和道路情况。
还需要了解市政给水管道的具体位置和允许连接引入管处管段的管径、埋深、水压、水量及管材；了解排水管道的具体位置、出户管接入点的检查井标高、排水管径、管材、排水方向和坡度，以及排水体制。
必要时，应到现场踏勘，落实上述数据是否与实际相符。
方案设计的具体工作(1)根据建筑使用性质，计算总用水量，并确定给水、排水设计方案。
(2)向建筑专业设计人员提供给排水设备(如水泵房、锅炉房、水池、水箱等)的安装位置、占地面积等。
(3)编写方案设计说明书，一般应包括以下内容：1)设计依据；2)建筑物的用途、性质及规模；3)给水系统：说明给水的用水定额及总用水量，选用的给水系统和给水方式，引入管平面位置及管径，升压、贮水设备的型号、容积和位置等；4)排水系统：说明选用的排水体制和排水方式，出户管的位置及管径，污废水抽升和局部处理构筑物的型号和位置，以及雨水的排除方式等；5)热水系统：说明热水用水定额、热水总用水量、热水供水方式、循环方式、热媒及热媒耗量、锅炉房位置，以及水加热器的选择等；6)消防系统：说明消防系统的选择，消防给水系统的用水量，以及升压和贮水设备的选择、位置、容积等。
方案设计完毕，在建设单位认可，并报主管部门审批后，可进行下一阶段的设计工作。
方案设计实例圣世豪林方案设计（给水排水专业）1.地下三层设消防水池两座，每座容积分别为400m3，两座连通；消火栓水泵6台（中、低区及高区消防补水泵各两台，均为一用一备），自动喷水水泵4台（高、低区个两台，均为一用一备），消防提升水泵两台（一用一备）；生活水池一座，容积为400m3，生活水泵12台，每区3台（两用一备）；2.办公楼避难层设消防水池一座，容积为60m3，高区消火栓水泵两台（一用一备），高区自动喷水泵两台（一用一备）；3.住宅楼顶层设消防水箱各一座，容积均为18m3，在其中一个水箱间内分别设消火栓增压设备及自动喷水稳压设备，在办公楼顶层设消防水箱一座，容积为30m3；4.地下三层消防电梯下设潜水排污泵，每处两台（一用一备）；其余地方适当考虑设集水坑及潜水排污泵。
问题：①建筑剖面图请尽快确定。
（避难层可按照最初方案确定，即设两处避难层）；②7月16日所提的生活水池容积200m3有误，以本次为准；2 初步设计初步设计是将方案设计确定的系统和设施，用图纸和说明书完整地表达出来。
