BQS型矿用隔爆型潜水排沙电泵产品使用说明书执行标准：GB3836-2010;MT/T 671-2005警示语扬程超过50米的水泵，需方必须在水泵出水口和管路中加逆止阀，防止停泵或停电时产生水锤，对水泵造成损坏。
1，安装使用本产品前务必通读产品使用说明书，并严格按本说明书的规定进行安装和运行。
2，在配电系统中应配置过热或过电流保护装置，必要时应配接漏电保护器3，泵外配接的启动保护和矿用移动式软电缆，必须是具有煤安标志资质的产品，接线时严禁带电作业以防触电4，电泵应按相序标识的规定连接，电泵转向必须与转向标志一致。
四芯电缆黑色为地线，必须可靠接地。
使用前，应检查定子绕组对机壳的绝缘电阻不低于100MΩ5,电泵使用场所应设“严禁进入、防止触电”的警示牌，电泵运行时严禁移动电泵。
6，确认转向正确后，方能启动运行。
7，电泵运行时发生下列情况应立即停机检查，排除故障方可运行。
a,热态绝缘电阻低于1MΩ,冷态绝缘电阻低于200 MΩ；b，机组运行时发生异响或强烈振动时。
c，电泵出水严重不足或不出水；d,三相电源有断相。
e，电源电压不稳定或运行电流大于1.1倍额定值时。
8, 严禁带电开盖；配套用潜水电泵用电动机应有安全标志。
9，用户与本企业均不得随意变更安标配套件及零（元）部件配置。
10，电泵长时间不使用时，应放尽水泵腔内存水以防锈死或冻裂。
11，电泵安装或移动时严禁拉拽引入电缆。
12，严格按规定扬程使用电泵，低于规定扬程使用时，应在泵管路终端增加阀门控制流量，否则电泵电流超差大时，有可能损坏电机。
目录一、概述 (3)二、产品结构特征及工作原理 (5)三、技术特性 (5)四、泵的选型及安装调试 (8)四、使用前的准备和检查 (8)五、启动、运行、停机 (8)六、故障分析与排除 (9)七、维护、保养、维修 (9)八、运输、贮存 (10)九、“三包”条件 (10)十、受控零部件明细表 (11)十一、装箱单 (11)一、概述1、产品特点及主要用途本公司生产的BQS型矿用隔爆型潜水排沙电泵是一种先进可靠的排水工具，能在含有固体颗粒的污水中安全可靠进行排水作业，其特点是体积小、重量轻、启动平稳、噪音低、移动方便、安全可靠、使用寿命长，特别是在井下工作面具有瓦斯或煤尘爆炸危险环境的矿井中使用，可对采掘工作面、巷道、底水窝、局部积水、水坑等含有泥沙、煤粒、岩屑、固体颗粒的场所排水。

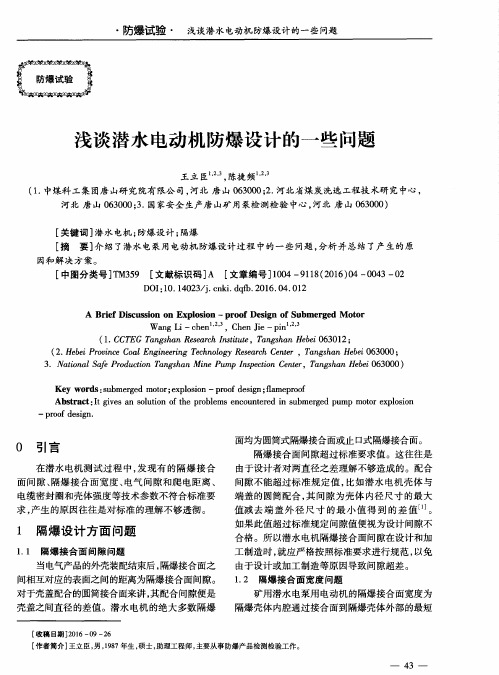

防爆电机设计时应注意哪些和隔爆结构要素在进行电动机的结构设计时，，充分考虑到使用场所的爆炸性气体混合物侵入电动机内部，因某种原因发生爆炸而不致引起电动机外部的爆炸性气体混合物爆炸性的宗旨，从满足输送机外壳强度，组成外壳的每一零部件间的隔爆结合面宽度、间隙或直径差一级限制外壳表面不许达到危险温度等挂念条件着手，来确保电动机的隔爆性能。
组成电动机隔爆外壳的所有零部件，精加工后，进行静压试验，压力为IMPa，加压时间为10（+ 2）S，试验结果以外壳无结构损坏或无影响隔爆性能的永久变形，则认为合格。
组成电动机隔爆外壳的各零部件间的隔爆结合面宽度、间隙过直径差、隔爆结合面粗糙度等符合GB3836.2—2000的规定；接线盒内部裸露导体之间，裸露导体与金属外壳之间的电气间隙不小于10mm（380V/660V）、180mm（660V/1140V）、爬电距离不小于16mm（380V/660V）、28mm（660V/1140V），须符合GB3836.3—2000的规定。
电动机在规定的工作条件下额定运行时，其外壳表面温度不超过130°C（温度计法）。
为了保证隔爆外壳的隔爆性能，连接用的紧固螺栓装有防松垫圈，以防螺栓自行松脱，螺栓和不透螺孔紧固后，已留有大于2倍防松垫圈厚度的螺纹余量，外壳上不透螺孔的周围及底部的厚度不小于3mm。
引入电动机接线盒的电缆，在进线口处有弹性密封圈，密封圈的硬度IRHD45-55度，其材料符合GB3836.1—2000规定的老化试验要求。
接线盒内的接线板或端子套的绝缘部分采用耐泄痕性分级为II级绝缘材料制成。
电动机接地是防止漏电火花，确保安原的重要措施，外壳上的接地端子，为钢质镀锌螺栓，设在电动机外壳的明显处，并有接地标志。
电动机隔爆部件有机座、端盖、转子（轴）、轴承内盖（挡），接线盒座、接线盒盖、接线板（端子套或结缘套）、接线螺栓、安装板、密封圈等。
潜水泵密封性设计标准
潜水泵密封性设计标准主要包括以下几个方面：材料要求、密封结构、密封性能和密封寿命。
首先，材料要求是潜水泵密封性设计的基础。
潜水泵密封性设计应选用符合相关标准要求的高耐磨、耐腐蚀、耐高温、低摩擦系数的密封材料，如聚四氟乙烯、碳化硅、氟橡胶等。
这些材料具有良好的密封性能和长寿命，能够有效防止泵内介质泄漏，确保设备的正常运行。
其次，密封结构要求密封性能达到最佳状态。
潜水泵密封结构通常采用机械密封或者填料密封。
机械密封它是将静密封和动环通过摩擦实现密封，确保泵内介质不泄漏；填料密封是通过在泵轴与泵体间增加填料来实现密封。
在设计时应根据潜水泵的工作条件和介质特性选择合适的密封结构，确保其密封效果良好。
密封性能是潜水泵密封性设计的重要指标之一。
密封性能包括密封材料的选择、结构设计和工艺要求等方面。
要求密封性能达到国家标准，保证潜水泵在工作过程中不发生泄漏和失效，保持稳定的水压。
最后，密封寿命也是潜水泵密封性设计的考虑因素之一。
潜水泵密封性设计应考虑密封件的寿命与维修周期相匹配，以提高设备的可靠性和运行时间。
密封寿命可以通过合理的密封材料选择、优化的密封结构设计和精确的加工工艺来提高。
综上所述，潜水泵密封性设计标准应包括材料要求、密封结构、密封性能和密封寿命等方面的要求，以保证潜水泵在工作过程中具有良好的密封性能和长寿命，确保设备的正常运行。
矿用隔爆型电气设备使用注意事项范本矿用隔爆型电气设备是在煤矿、油田、化工厂等易燃易爆场所使用的一种保护设备，其主要作用是防止电气设备引起火花、电弧等破坏性能的现象，保证工作场所的安全。
为了正确使用矿用隔爆型电气设备，以下是一些使用注意事项范本，供参考：1. 设备选择选择适用于特定场所的矿用隔爆型电气设备非常重要。
在购买设备之前，应该仔细了解工作场所的具体情况，包括环境温度、湿度、气体组成等因素，确保选择的设备符合相关的规范和标准。
2. 安装矿用隔爆型电气设备的安装必须由专业人员进行，并根据相关的安装说明进行操作。
安装过程中，要确保设备连接正确、固定牢固，并且满足隔爆设备的安全距离要求。
3. 维护和保养定期维护和保养矿用隔爆型电气设备是确保其正常运行和可靠性的重要措施。
维护包括清洁设备表面、检查连接螺栓是否松动、查看隔爆结构是否完好等。
保养包括更换磨损的零件、校准测量仪器等。
4. 使用环境要求矿用隔爆型电气设备只能在其适用的环境下使用，不能用于其他场所。
在使用过程中，要确保设备周围没有易燃易爆物质的存在，且通风良好。
需要注意设备的额定温度和湿度范围，不要超出规定的范围。
5. 避免过载矿用隔爆型电气设备的额定电流和功率要根据实际需求确定，并且要设置合理的过载保护装置。
不要超过设备的额定负荷使用，以免引起设备的过热、短路等故障。
6. 防止电气性能降低矿用隔爆型电气设备使用过程中，要防止设备表面沾染油污、灰尘等物质，以免影响设备的绝缘性能。
定期检查设备的绝缘状态，如发现绝缘降低或破损，要及时修理或更换。
7. 避免误操作矿用隔爆型电气设备在使用前，要对工作人员进行相关的操作培训，确保其了解设备的使用方法、安全注意事项等。
禁止未经授权的人员私自操作设备，以免引发安全事故。
8. 紧急情况处理当发生设备故障、火灾等紧急情况时，要及时采取有效的措施，确保人员安全和设备的保护。
及时切断电源、报警并呼叫专业人员进行处理。
2024年矿用隔爆型潜水电泵安全标志管理方案____年矿用隔爆型潜水电泵安全标志管理方案1. 引言随着矿业的发展，矿用隔爆型潜水电泵在矿井中得到广泛应用。
然而，由于其特殊的工作环境和复杂的工作条件，潜水电泵使用时存在一定的安全风险。
为了确保潜水电泵的安全使用，必须建立一套科学的安全标志管理方案。
本文将重点介绍____年矿用隔爆型潜水电泵的安全标志管理方案。
2. 安全标志的类型在矿用隔爆型潜水电泵的安全标志管理方案中，需要明确标志的类型。
按照功能划分，安全标志可以分为警示标志、禁止标志、指示标志和提示标志四类。
警示标志：用于提醒人们注意潜水电泵的存在和可能存在的安全风险，如“注意高压电”、“注意高温”等。
禁止标志：用于禁止人们进行某些危险操作，如“禁止触摸”、“禁止靠近”等。
指示标志：用于指示人们进行某些必要的操作，如“按下指示按钮”、“戴上安全帽”等。
提示标志：用于提示人们如何进行某些操作，如“提醒定期维护”、“提醒保持清洁”等。
3. 安全标志的设计原则在矿用隔爆型潜水电泵的安全标志管理方案中，需要遵循一些设计原则，以确保标志能够清晰、明确地传达安全信息。
简洁性原则：安全标志应该尽量简洁明了，减少文字说明，采用简洁的图形和符号。
易懂性原则：安全标志的图形和符号应该易于理解，无需额外解释。
一致性原则：同一种类型的安全标志应该在不同的场所和设备上保持一致，以避免混淆和误解。
醒目性原则：安全标志应该使用醒目的颜色和形状，以便人们能够迅速注意到。
稳定性原则：安全标志应该具有一定的耐候性和耐用性，能够长时间使用而不褪色或变形。
4. 安全标志的布置要求在矿用隔爆型潜水电泵的安全标志管理方案中，需要明确标志的布置要求，以确保标志能够在适当的位置和角度展示。
标志位置：安全标志应该布置在潜水电泵附近的显眼位置，容易被人们看到。
标志高度：安全标志的中心应该与人们的视线高度接近，以便人们能够迅速发现。
标志角度：安全标志的角度应该与人们的视线角度一致，避免造成视觉死角。
矿用隔爆型潜水电泵安全标志管理方案矿用隔爆型潜水电泵是在煤矿等易发生爆炸危险的环境中使用的一种关键设备，其安全性管理至关重要。
为了确保矿用隔爆型潜水电泵在使用过程中的安全性，必须制定和执行相应的安全标志管理方案。
以下是针对矿用隔爆型潜水电泵的安全标志管理方案。
一、安全标志的设置原则1. 安全标志应当明确、易懂、易识别，并符合相关标准和规定。
2. 安全标志的设置应当与潜水电泵的安全使用相关，不能误导使用人员。
3. 安全标志的设置应当考虑到潜水电泵在危险环境中的特殊使用情况，尽可能减少安全风险。
二、安全标志的分类1. 禁止标志：用于标示禁止的行为或操作，如禁止靠近、禁止操作等。
2. 警示标志：用于标示潜水电泵的特殊危险性，提醒使用人员注意安全。
3. 指引标志：用于指引使用人员正确操作潜水电泵，如开关位置、操作步骤等。
三、安全标志的设置要求1. 安全标志应当设置在易被注意到的位置，并保持清晰可见。
2. 安全标志的尺寸应当符合相关标准要求，确保使用人员能够清晰辨认。
3. 安全标志的材质应当具备防水、防爆、耐腐蚀等特性，以保证标志的长期有效性。
四、安全标志的更换和维护1. 定期检查安全标志的状况，如有损坏或褪色应及时更换。
2. 定期清洁安全标志，确保标志清晰可见。
3. 定期对安全标志位置进行调整，保证其与潜水电泵的使用情况相适应。
五、安全标志的管理责任1. 监督人员应当定期检查安全标志的设置情况，并及时纠正存在的问题。
2. 操作人员应当严格遵守安全标志的规定，在使用潜水电泵时要注意标志所提示的安全事项。
六、安全标志的应急处理1. 当发生紧急情况时，使用人员应当优先考虑安全标志所提示的安全规定，采取相应的应急措施。
2. 如发现安全标志有损坏或不清晰时，应当及时向相关部门报告并进行修复。
总之，矿用隔爆型潜水电泵的安全标志管理方案对于确保设备在危险环境中的安全运行至关重要。
只有严格执行安全标志管理方案，才能有效预防事故的发生，确保生产和人员的安全。
潜水泵注意事项潜水泵是一种在液体中工作的泵，主要用于将液体从低处抽送到高处或者将液体输送到一定距离的地方。
在使用潜水泵时，有一些注意事项需要遵守，以确保潜水泵的安全可靠运行。
以下是关于潜水泵注意事项的详细介绍。
一、安全操作1. 在使用潜水泵之前，应该认真阅读并遵守潜水泵的使用说明书，以了解潜水泵的性能、结构和使用方法。
2. 涉及到安装和维修工作的时候，必须先切断电源，并确保安全操作。
3. 在操作潜水泵时，应使用适当的个人防护装备，如手套、安全鞋等，确保人身安全。
4. 在操作潜水泵之前，应先检查电源电压是否与潜水泵额定电压相符，以确保电源的电压稳定。
5. 潜水泵的电源插座应在使用前进行检查，避免插头破损或接触不良导致电路短路。
6. 潜水泵在没有水的情况下运转会导致设备损坏，所以在使用前必须确保潜水泵的进水孔潜水深度要满足要求，避免空转。
7. 潜水泵应安装在防水潜水孔中，防止其受潮而发生电气事故。
8. 潜水泵在使用过程中不得插拔插头，以免导致电路短路或引发其它电气事故。
9. 在维护和清洁潜水泵时，必须先切断电源，并等待潜水泵完全停止运行后才能进行操作。
10. 当潜水泵停止工作后，应及时将其拆卸并清洁干净，存放在干燥通风的地方，以防止潜水泵的各部件发生生锈和损坏。
二、运行稳定1. 潜水泵的环境温度应在设备规定的范围内，以确保潜水泵的正常运行。
2. 潜水泵的进水和排水口必须保持畅通，以避免流体中的颗粒物进入潜水泵造成堵塞。
3. 潜水泵使用期间，应保持水流的稳定，防止气液二相混入潜水泵，导致气蚀或水击，从而影响潜水泵的正常运行。
4. 潜水泵启动前和运行过程中，应注意监测潜水泵的电流和电压，如发现异常情况应及时进行处理。
5. 潜水泵使用时，应避免长时间连续工作，应根据潜水泵的额定工作时间和工作条件来合理安排运行时间，以延长潜水泵的使用寿命。
三、维护保养1. 潜水泵在使用一段时间后，必须进行定期检查和保养，以确保潜水泵的正常工作。
矿用隔爆型潜水排沙电泵常见故障及维修礦用隔爆型潜水排沙电泵主要用于煤矿井下具有瓦斯或其他爆炸性气体的场所，包括煤矿井下采掘工作面及需要排水的巷道井底水窝、中央水仓、采煤工作面两巷等，排送含有煤屑、井下注浆残留的泥沙、岩粉等含有固体颗粒的污水，浓度可达30%左右，另外矿用隔爆型潜水排沙电泵也可用于非煤矿的其他工程场所，如用于工程抢险，矿底透水、隧道出水、渗水等。
矿用隔爆型潜水排沙电泵是由隔爆型潜水电机和潜水泵组装成一体的产品，具有体积小、重量轻、移动方便，安全可靠等特点。
所以矿用隔爆型潜水排沙电泵是煤矿井下较重要的设备之一，它关系到煤矿安全生产及运行。
1 矿用隔爆型潜水排沙电泵常见故障及分析由于煤矿井下环境恶劣，有酸性或碱性气体，另外井下气体中的湿度大，对井下设备使用寿命是一个致命的因数，经常造成矿井使用的矿用隔爆型潜水排沙电泵损坏频繁，修理数量居高不下，严重影响了煤矿井下的生产和安全，为此，能找出一个快速和判断排沙泵的检修方案和方法至关重要，通过我们长期检验和修理排沙泵的经验，摸索出针对煤矿井下用修理和判断的经验，与大家分享。
如我们对河南能源焦煤集团赵固二矿2021年1月～9月份修理的各种型号317台矿用隔爆型潜水排沙电泵进行了调查分析，并进行分类统计，将各个数据统计见表1。
由表1可见，排沙泵由于密封的损坏进水，造成连电使烧坏电机占了很大比重，占损坏设备的61%，由于井下被排流体中含有大量煤泥、煤颗粒以及井下注水遗留下的注浆液体凝固产生不规则块状被排沙泵吸入泵体内，造成水道堵死、叶轮上有异物等其他情占39%。
我们对矿用隔爆型潜水排沙电泵先从原理，再从实际进行分析，对拆下的损坏零部件分类，分析原因，并多次深入现场考察排沙泵在煤矿井下使用场所和使用环境，通过大量现场实地考察，分析其损坏原因主要有以下几条：1.1首先从矿用隔爆型潜水排沙电泵的结构方面进行分析。
矿用隔爆型潜水排沙电泵是由隔爆型潜水电动机和潜污水泵组成的一体泵。
