24电表的改装

改装电表公式
改装电表公式是根据电学原理和电路元件值的计算来确定电流
表和电压表的改装方案。

以下是一些常见的改装电表公式:
1. 电流表改装公式:
电流表改装成量程较小的电流表时，需要串联一个电阻来分流，改装后的电流为流过电流表和电阻的电流之和。

电阻的阻值为电流表满偏电流的倒数乘以电流表的电阻值。

Ig = (1/Rg) * Ic
其中，Ig 是电流表的满偏电流，Rg 是电流表的电阻值，Ic 是要求改装后的电流表的量程。

2. 电压表改装公式:
电压表改装成量程较小的电压表时，需要并联一个电阻来分压，改装后的电压为电流表和电阻的电压之和。

电阻的阻值为电压表满偏电压的倒数乘以电压表的电阻值。

Uc = (1/Rc) * Ug
其中，Ug 是电压表的满偏电压，Rc 是要求改装后的电压表的量程，Uc 是要求改装后的电压表的电压值。

这些公式只是改装电表的基本方法，实际应用中还需要考虑电路的元件值、电阻的阻值和电压表的量程等因素，以确保改装后的信号稳定、精度高。

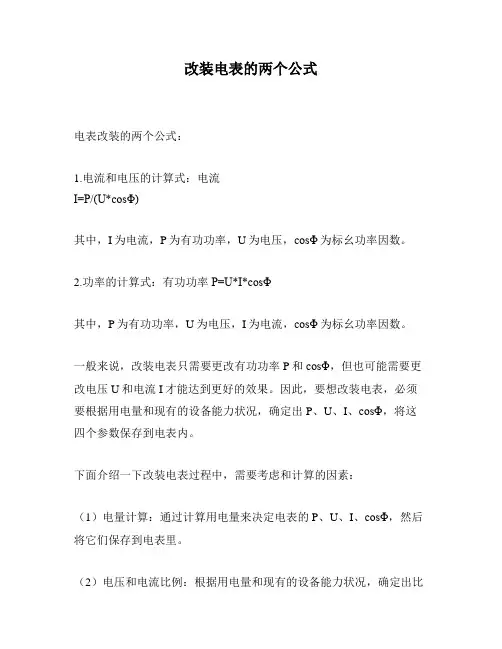

改装电表的两个公式
电表改装的两个公式：
1.电流和电压的计算式：电流
I=P/(U*cosΦ)
其中，I为电流，P为有功功率，U为电压，cosΦ为标幺功率因数。

2.功率的计算式：有功功率P=U*I*cosΦ
其中，P为有功功率，U为电压，I为电流，cosΦ为标幺功率因数。

一般来说，改装电表只需要更改有功功率P和cosΦ，但也可能需要更改电压U和电流I才能达到更好的效果。

因此，要想改装电表，必须要根据用电量和现有的设备能力状况，确定出P、U、I、cosΦ，将这四个参数保存到电表内。

下面介绍一下改装电表过程中，需要考虑和计算的因素：
（1）电量计算：通过计算用电量来决定电表的P、U、I、cosΦ，然后将它们保存到电表里。

（2）电压和电流比例：根据用电量和现有的设备能力状况，确定出比
较合适的电压和电流之间的比例。

（3）功率因数计算：为了确定最佳的功率，根据用电量和电压以及电流计算出功率因数cosΦ，将它存到电表里。

（4）电表容量：考虑电表的安装环境和容量要求，确定电表的安装位置和电表容量。

（5）负载特性：在电表更改之前，必须要先了解负载特性，才能判断当前的设备能力是否合适。

通过以上的步骤，可以正确的改装电表以实现更好的效果。

使用正确的公式，根据负载特性确定电表的功率、电流、电压和功率因数，调整好安装的位置和容量等，以便确保电量的准确性。

电表改装的两种情况一、把电流表G 改装成电压表（1）电流表改装成电压表的原理：将电流表的示数根据欧姆定律U g =I g R g换算成电压值，可直接用于测电压，只是量程U g 很小。

如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压。

因此电压表实际上就是一个串联了分压电阻的电流表，如图1所示。

（2）分压电阻的计算:由U =I g R g +I g R 解得g g R I U R -=，因为电压扩大量程的倍数g U U n =，所以R =（n -1）R g 。

需要说明的是，通过表头的满偏电流并没有改变，加在表头两端的最大电压也没有改变，仍是U g =I g R g ，但改装成的电压表的最大电压增大了，所以表的刻度盘要改换，原来是0～I g R g ，现在要换成0～（I g R g +I g R ），即每个刻度处的电流数要换成对应的总电压数IR g +IR 。

二、电流表G 改装成大量程电流表（1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流，即扩大了电流表的量程，如图2所示。

（2）分流电阻的计算：由并联电路的特点U g =I g R g =(I -I g )R ，解得1-=-=gg g g g I I R I I R I R ，因为电流扩大量程的倍数g I I n =，所以1-=n R R g 。

与改装电压表一样，刻度盘也要由原来指示的通过电流表G 的电流换成指示电流表A 的电流。

典例剖析 一灵敏电流计，它的电阻是12 Ω，指针每偏转一格指示2 mA ，现在把它改装成电流表，使它的指针每偏转一格指示1 A ，那么，分流电阻多大？如果改装成电压表，使它的指针每偏转一格指示1 V ，则分压电阻多大？【思路剖析】（1）如何改装成电流表？刻度盘如何改换？（2）如何改装成电压表？刻度盘如何改换？。

电表的改装知识点总结电表改装是一项在电气领域中常见的实践，通过改装电表，可以实现对电力使用情况的监控和控制，提高电力利用效率，减少能源浪费，满足不同场合的需求。

电表改装通常涉及到传感器安装、数据采集和处理、通信接口等方面的工作，需要有一定的电气知识和技术能力。

本文将对电表改装的相关知识点进行总结，以便对电表改装有所了解的读者进行参考。

一、电表改装的目的电表改装的主要目的是实现对电力使用情况的监控和控制，以提高电力利用效率，减少能源浪费。

通过对电表的改装，可以实现以下功能：1. 实现实时监控：通过在电表上安装传感器，可以实现对电力使用情况的实时监控，包括用电量、用电功率、电压、电流等参数的监测。

2. 数据采集和处理：通过改装电表，可以实现对电力使用数据的采集和处理，对数据进行存储、分析和统计，为电力管理提供数据支持。

3. 远程通信和控制：通过添加通信接口，可以实现对电表的远程通信和控制，便于电力管理人员进行远程监控和操作。

4. 多功能扩展：通过改装电表，可以实现对电表功能的扩展，如增加电力质量监测功能、过载保护功能等。

二、电表改装的关键技术1. 传感器安装：电表改装通常需要在电表上安装各种传感器，如电流传感器、电压传感器、电能表传感器等，以进行电力参数的监测和采集。

传感器的安装位置和接线方式对电表改装的效果具有重要影响，需要仔细设计和施工。

2. 数据采集和处理：改装电表需要配备数据采集设备和处理器，用于对传感器采集的数据进行处理和分析，对数据进行存储和传输。

数据采集和处理设备的性能和稳定性对电表改装的效果至关重要。

3. 通信接口添加：改装电表需要添加通信接口用于实现对电表的远程通信和控制。

通信接口可以是有线接口（如RS485接口、Modbus接口等）、无线接口（如蓝牙、ZigBee、LoRa等）、以太网接口等，需要根据实际需求进行选择和设计。

4. 软件开发和算法设计：改装电表需要编写相应的软件程序用于数据采集、处理和通信，包括数据存储、统计分析、远程控制等功能。

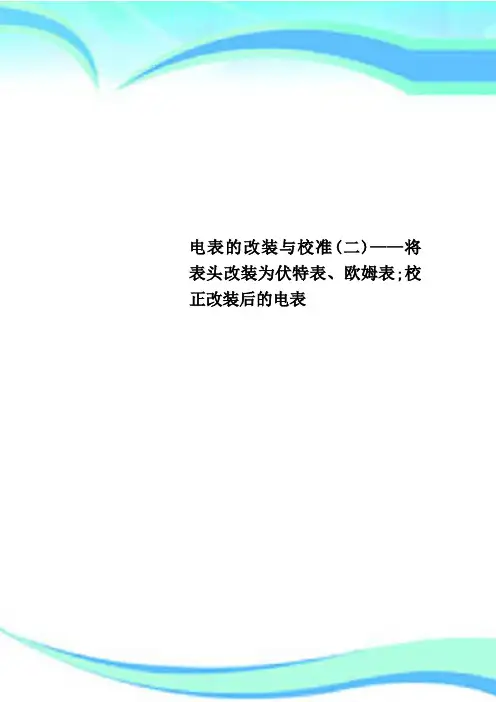

电表的改装与校准(二)——将表头改装为伏特表、欧姆表;校正改装后的电表————————————————————————————————作者：————————————————————————————————日期：电表的改装与校准（二）———— 将表头改装为伏特表、欧姆表；校正改装后的电表【实验目的】1、了解磁电式电表的基本结构；2、掌握电表的校准方法，学会作校准曲线。

【实验仪器】二、电表的改装（1）将表头改装为安培表 （2）将表头改装为伏特表表头的满度电压很小，一般为零点几伏。

为了测量较大的电压，在表头上串联电阻0R ，如图6所示，使超过表头所能承受的那部分电压降落在电阻0R 上。

表头和串联电阻0R 组成的整体就是伏特表，串联的电阻0R 称为扩程电阻。

选用不同大小的0R ，就可以得到不同量程的伏特表。

设改装后的电压表量程为U ，当表头满刻度时有：00(1)(1)g g g gU U UR R n R I U -==-=- 式中，n 为电压表的扩程倍数。

可见，要将表头测量的电压扩大n 倍时，只要在该表头上串联阻值为(1)g n R -扩程阻值0R 。

表头的g I 、g R 事先测出，根据需要的电压表量程，由上式即可算出应串联的电阻值。

一般地，由于电压表量程U 远大于表头的量程g U ，串联电阻0R 会远大于表头内阻g R 。

（3）将表头改装为欧姆表最简单一种电路如图7所示。

设待改装表的内阻为g R ，量程为g I 。

电源电动势E 与固定电阻1R （称为限流电阻）、可变电阻P R （称为调零电阻）串联。

x R 为被测电阻，测量时将其接在A 、B 两点之间。

由闭合电路的欧姆定律可知，接入x R 后，表头所指示的电流：1x g P xEI R R R R =+++当E 、1g P R R R ++的值一定时，x R 的一个值与x I 的一个值相对应，即与表头指针的一个偏转角相对应，所以表面可以按电阻值来划分刻度。

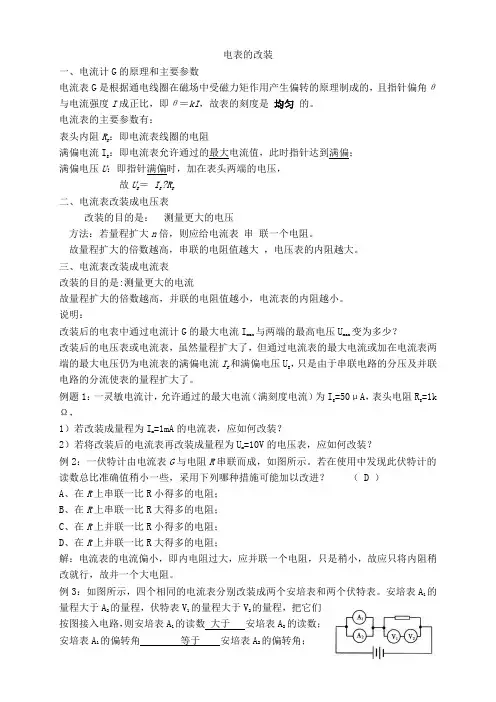

电表的改装一、电流计G 的原理和主要参数电流表G 是根据通电线圈在磁场中受磁力矩作用产生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是 均匀 的。

电流表的主要参数有：表头内阻R g ：即电流表线圈的电阻满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏； 满偏电压U ：即指针满偏时，加在表头两端的电压， 故U g ＝ I g •R g 二、电流表改装成电压表改装的目的是： 测量更大的电压方法：若量程扩大n 倍，则应给电流表 串 联一个电阻。

故量程扩大的倍数越高，串联的电阻值越大 ，电压表的内阻越大。

三、电流表改装成电流表 改装的目的是:测量更大的电流故量程扩大的倍数越高，并联的电阻值越小，电流表的内阻越小。

说明：改装后的电表中通过电流计G 的最大电流I max 与两端的最高电压U max 变为多少？改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流I g 和满偏电压U g ，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。

例题1：一灵敏电流计，允许通过的最大电流（满刻度电流）为I g =50μA ，表头电阻R g =1k Ω， 1）若改装成量程为I m =1mA 的电流表，应如何改装？2）若将改装后的电流表再改装成量程为U m =10V 的电压表，应如何改装？例2：一伏特计由电流表G 与电阻R 串联而成，如图所示。

若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进？ （ D ） A 、在R 上串联一比R 小得多的电阻； B 、在R 上串联一比R 大得多的电阻； C 、在R 上并联一比R 小得多的电阻； D 、在R 上并联一比R 大得多的电阻；解：电流表的电流偏小，即内电阻过大，应并联一个电阻，只是稍小，故应只将内阻稍改就行，故gU n U =(1)Rg g gU R R n R U ==-gI n I =1g g g RI R R R I n ==-并一个大电阻。
