摘要家庭网络的出现给网络技术带来了新的挑战，家庭网络终端设备的复杂性和业务的多样性对终端管理提出了更高的要求，家庭网络的网络管理问题就是家庭网络技术必须解决的关键技术之一。
为此，数字用户线论坛专门制订了用于终端的网管协议TR-069，即“CPE广域网管理协议”。
TR-069协议充分借鉴了很多成熟的Web技术，在管理参数定义上，TR-069协议完全针对终端业务特性而制订。
通过部署基于TR-069的网管系统，可以在很大程度上减少用户的配置和管理工作，提高设备的易用性和可管理性，便于家庭网络中设备的快速部署和业务的迅速开展。
然而，由于TR-069问世不久，目前并没有开放源代码公布，因此研究TR-069协议的实现具有重要的指导意义。
本文首先分析了家庭网络设备远程管理的必要性，对目前家庭网络设备远程管理技术进行了概述，指出了TR-069协议的优势所在。
然后详细介绍了TR-069协议的层次结构及工作原理，在此基础上设计了TR-069协议的实现方案，并将其与家庭网关相结合，实现家庭网关远程自动配置功能。
该协议的实现方案具有模块化，通用性、可扩展性、可移植性等特点，便于用户进行二次开发将其应用于其它家庭网络设备中。
测试表明，该实现方案符合协议规范，满足家庭网关远程自动配置的需求，对TR-069协议的设计与实现有一定的参考价值。
关键词：家庭网络; 家庭网关; 网络管理; CPE广域网管理协议; TR-069AbstractThe emergence of Home Network has created new challenges to network technology, the complexity of terminal equipments and the service diversity raised more strict requirement for terminal management, and therefore, network management become one of the key technologies which need to be resolved.For this reason, DSL Forum developed TR-069 (CPE WAN Management Protocol) specifically for managing terminals. TR-069 employs a lot of mature Web technologies and defines management parameters directly according to the characteristics of terminal services. By deploying network management systems based on TR-069, load of user's configuration and management can be reduced greatly. Moreover, it improves the accessibility and manageability of equipments, facilitating rapid deployment of equipments and development of service. However, TR-069 has just been defined, with no open sources released, thus research on implementation of TR-069 is of great significance.This thesis first analyzes the requirement of remote management of Home Network, discusses current technology of remote management and points out the advantages of TR-069. Then TR-069 protocol stack and working principle is presented in detail. Finally, the TR-069 protocol is implemented and applied to the Residential Gateway (RG) to complete automatic configuration.This implementation is modular, interchangeable, scalable, and portable. It is friendly for second round developing of other Home Networking equipments. The test result shows that the realization of TR-069 meets the standards and the needs of the RG remote automatic configuration. It could be used by similar systems as reference.Key words: Home Network; Residential Gateway; network management; CPE WAN Management Protocol (CWMP); TR-069缩略语ACS-Auto-Configuration Server自动配置管理服务器CPE-Custom Premise Equipment 用户前端设备CWMP-CPE WAN Management Protocol CPE广域网管理协议DHCP-Dynamic Host Configuration Protocol动态主机配置协议HTTP-Hypertext Transfer Protocol 超文本传输协议OSGi-Open Services Gateway initiative开放服务网关协议RPC-Remote Procedure Call 远程过程调用SNMP-Simple Network Management Protocol 简单网络管理协议SOAP-Simple Object Access Protocol 简单对象访问协议SSDP-Simple Service Discovery Protocol 简单服务发现协议UPnP-Universal Plug and Play 即插即用协议XML- eXtensible Markup Language可扩展标记语言独创性声明本人声明所呈交的学位论文是我个人在导师的指导下进行的研究工作及取得的研究成果。
家庭网络设备的远程管理技术2006年11月27日 10:45 来源：泰尔网作者：刘谦摘要首先阐述了家庭网络设备远程管理的必要性、内容及相关技术问题；然后着重介绍了TR-069规范规定的网络架构、协议层次及远程管理系统的工作流程；最后结合实例分1、家庭网络设备远程管理的必要性家庭网络的设备物理位置处于用户家中，有一种观点认为，既然这些设备都是在用户家中，那么运营商就不需要对这些设备进行管理，用户自己管理就可以了。
但实际情况是，家庭网络承载众多的电信业务，为了保证电信业务端到端的服务质量，电信运营商需要对端到端通信中涉及到的众多设备进行协调统一管理，这其中就需要对家庭网络设备做到可控制和可管理。
如果家庭网络设备由用户自己随意管理，则很难做到与核心电信网络设备的协调统一，所谓保证电信业务端到端服务质量将不可能实现。
既然家庭网络的设备需要运营商来管理，那么在选择管理方式上，就需要仔细分析家庭网络设备的特点：首先，公用电信网络的网元数量一般比较少，而家庭网络的网元数量则非常庞大，所以，没有良好的运行和管理工具，无法维护和管理家庭网络，传统的人工操作和排除故障的方式很难满足家庭网络的维护和管理要求；其次，家庭网络的使用者是普通用户，普通用户不可能像机房里的专业工作人员那样恪守安全规范，不做有害于网络安全的操作，因此，家庭网络的维护和管理更要注重运营商对设备本身的控制能力以及安全性能；最后，家庭网络遍布各个地区，远程管理是必不可少的，上门服务只有在极特别的情形下才进行。
基于家庭网络设备的这些特点，家庭网络设备的管理方式需要采用远程集中自动管理的方式。
2、家庭网络设备远程管理的内容既然需要对家庭网络的设备进行远程集中自动管理，那么究竟进行哪些方面的管理才能便于运营商开展业务、保证业务的服务质量呢?从目前运营商的需求来看，主要的管理内容应包括设备的自动配置、设备的软件和硬件的升级、设备的状态和性能监测以及故障诊断。
－1108－0引言随着Internet 的发展，IP 语音(VoIP )、IPTV 业务的迅速发展，越来越多的IP 终端设备被引入到网络中。
传统的基于SNMP 的网管在管理数目众多的终端设备时已经变来越来越力不从心。
如何有效地实施对广域网终端设备的管理已经成为运营商一个不得不考虑的问题。
TR069是DSL Forum 制定的一个面向终端设备的网络管理协议，称为用户终端设备广域网管理协议(CWMP )，DSL Fo-rum 的文档编号为TR069。
TR069定义了一套全新的网管体系结构，包括管理模型、交互接口及基本的管理参数。
1TR069协议1.1网络构架TR069广域网终端管理协议[1]负责三层以上的复杂业务配置过程。
它的核心思想是通过定义一套ACS 和CPE 之间自动协商交互协议，实现终端的自动配置过程。
TR069属于TR046规定的B-NT 框架中的高级复杂业务协议配置部分。
它主要由自动配置管理服务器ACS 、用户本地终端设备CPE 、业务配置管理服务器及一些必要的管理接口组成。
图1描述了TR069协议在自动配置网络构架中的定位。
ACS 为自动配置服务器，负责完成对用户终端设备CPE 的管理。
ACS 与CPE 之间的接口为南向接口，ACS 与运营商的其它网管系统、业务管理系统之间的接口为北向接口。
TR069协议主要定义了南向接口标准。
1.2协议栈结构TR069协议在设计上充分借鉴了Web 技术[2]的优点，传输基于控制协议TCP 。
它包括几项该协议的特有组件，也使用收稿日期：2007-03-21E-mail ：naismith@ 基金项目：中国电信集团基金项目(中国电信K5-07-01)。
作者简介：陈毅文(1983－)，男，上海人，硕士研究生，研究方向为广域网终端管理；刘同佩，男，硕士，副教授，研究方向为计算机通信网；孙晶，男，研究方向为网络综合管理平台。

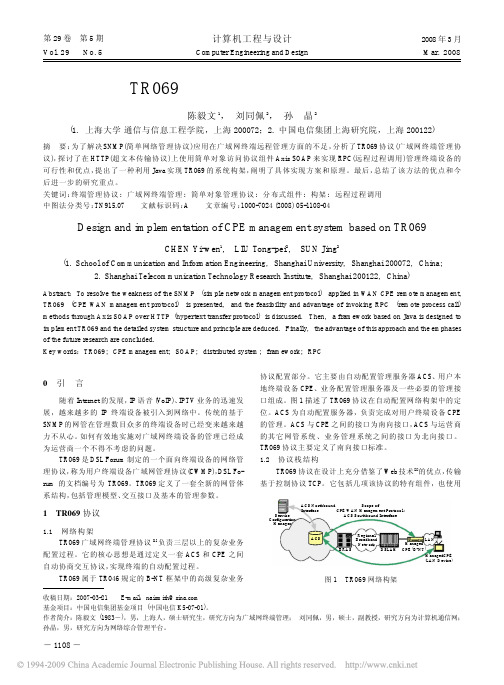

基于TR069的终端管理系统的设计和实现陈毅文1，刘同佩2，孙晶2(1.上海大学通信与信息工程学院，上海200072；2.中国电信集团上海研究院，上海200122)摘要：为了解决SNMP (简单网络管理协议)应用在广域网终端远程管理方面的不足，分析了TR069协议(广域网终端管理协议)，探讨了在HTTP (超文本传输协议)上使用简单对象访问协议组件Axis SOAP 来实现RPC (远程过程调用)管理终端设备的可行性和优点，提出了一种利用Java 实现TR069的系统构架，阐明了具体实现方案和原理。
• 175•资料数据，只需要工作人员到机械电子设备中对相关的数据进行测量，之后再将所测量的数据和理论数据相互比较，最终得出差值以及数据的变化规律，在得出最终的结论之后，工作人员还应将数据的变化范围输入到程序中，从而有利于智能控制工程可以根据实际的数据变化来自动的计算出最佳的控制输出和输入的数据。
这种非明显控制方法在我国当前机械控制系统中运用最为广泛，比如在八零五单片机中，工作人员采用非明显的控制方法来保证生产效率的稳定。
（三）在液压设施中的控制随着当前社会对生产需求的不断提高，许多机械电子生产企业纷纷提高了设备的运转速度，来提高生产的效率和质量，但是随着相关机械电子设备的运转速度不断加快，机械内部的压力和承载力也在不断的提高，随着电子机械内部的压力逐渐升高，很容易在现实生产工作中导致机械整体生产速度降低，生产出的产品质量得不到有效的保障，因此就导致了液压设备无法达到工作人员所预期的状态和生产需求，所以工作人员为了对以上的问题进行改善，要采取最佳的预估控制系统，来保证液压设备内的压力可以维持在稳定的水平之内（付饶，智能控制工程在机械电子工程中的应用：现代工业经济和信息化，2018）。
预估控制系统主要是对相关仪器运行状态和内部压力的检测，并且将检测到的数据进行统计，再对液压设施中的运行规律和工作预估模型进行模拟工程的评估，之后预估控制系统在载液压设施中采集相关的运行数据要和标准性的液压设施运行数据相互比较，并且观察数据的变化幅度和变化范围，从而使得预估控制可以对液压设施运行过程中的突发情况和不利影响因素进行提前的预测和评估，使得工作人员可以根据所评估出来的数据进行相关措施的提前预防。
另外，在液压设施中运用预估控制系统，也可以实现对液压设备运行情况的实时控制，在液压设施正常运行的过程中，假如出现了突发情况，则预估控制系统可以及时的向工作人员传达报警信号，有利于工作人员可以及时的对液压设施中的相关隐患和突发情况进行解决，降低了突发情况对企业生产造成的经济和设备损耗情况，促进企业经济的发展。

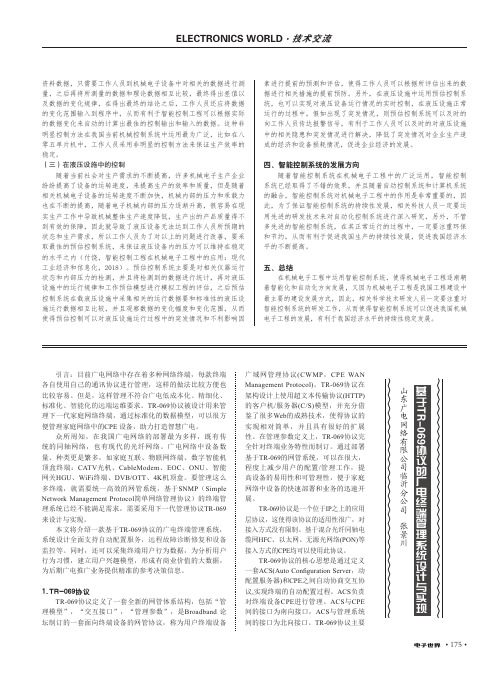

基于TR-069协议的终端管理系统设计与应用摘要：为了实现对江苏有线60余万台云媒体电视终端设备进行统一管理、远程运维，以提高服务质量，我们设计并开发了基于TR-069协议的广电网络终端设备管理系统。
