磁场临界类问题强化训练专题练习(六)带答案高中物理选修3-1

（高二）教科版物理选修3—1第3章磁场练习含答案教科版选修3--1第三章磁场1、把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是()A．奥斯特B．爱因斯坦C．牛顿D．伽利略2、螺线管正中间的上方悬挂一个通有顺时针方向电流的小线圈，线圈的平面与螺线管的轴线在同一竖直面内，如图所示．当开关S合上时(一小段时间内)，从上方俯视，线圈应该()A．顺时针方向转动，同时向左移动B．逆时针方向转动，同时向右移动C．顺时针方向转动，同时悬线的拉力减小D．逆时针方向转动，同时悬线的拉力增大3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10 cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B e＝5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为()A．5.0×10－5 T B．1.0×10－4 TC．8.66×10－5 T D．7.07×10－5 T4、(多选)一束混合粒子流从一发射源射出后，进入如图所示的磁场中，分离为1、2、3三束，则下列判断正确的是()A．1带正电B．1带负电C．2不带电D．3带负电5、薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2.假定穿过铝板前后粒子电荷量保持不变，则该粒子()A．带正电B．在Ⅰ、Ⅱ区域的运动速度大小相同C．在Ⅰ、Ⅱ区域的运动时间相同D．从Ⅱ区域穿过铝板运动到Ⅰ区域6、如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向()A．与ab边垂直，指向左边B．与ab边垂直，指向右边C．与ab边平行，竖直向上D．与ab边平行，竖直向下7、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d 处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为()A．2B B．3BC．322 B D．32B8、一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中情况可以确定()A．粒子从a到b，带正电B．粒子从a到b，带负电C．粒子从b到a，带正电D．粒子从b到a，带负电9、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．在a、b表面都聚集正电荷D．无法判断a、b表面聚集何种电荷10、如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小11、长10 cm的通电直导线，通过1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度() A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误12、如图所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为d，板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．13、如图所示，有一对平行金属板，两板相距为0.05 m，电压为10 V；两板之间有匀强磁场，磁感应强度大小为B0＝0.1 T，方向与金属板平行并垂直于纸面向里．图中右边有一半径R为0.1 m、圆心为O的圆形区域内也存在匀强磁场，磁感应强度大小为B＝33T，方向垂直于纸面向里．一正离子沿平行于金属板面，从A点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD方向射入圆形磁场区域，最后从圆形区域边界上的F点射出．已知速度的偏向角θ＝π3，不计离子重力．求：(1)离子速度v的大小；(2)离子的比荷q m；(3)离子在圆形磁场区域中运动时间t.（高二）教科版物理选修3—1第3章磁场练习含答案教科版选修3--1第三章磁场1、把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是()A．奥斯特B．爱因斯坦C．牛顿D．伽利略A[奥斯特发现了电流的磁效应，即把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转，故A正确．]2、螺线管正中间的上方悬挂一个通有顺时针方向电流的小线圈，线圈的平面与螺线管的轴线在同一竖直面内，如图所示．当开关S合上时(一小段时间内)，从上方俯视，线圈应该()A．顺时针方向转动，同时向左移动B．逆时针方向转动，同时向右移动C．顺时针方向转动，同时悬线的拉力减小D．逆时针方向转动，同时悬线的拉力增大D[闭合S后，螺线管左端为S极，右端为N极，由左手定则知圆环右边受垂直于纸面向里的安培力，左边受垂直于纸面向外的安培力，所以从上向下看线圈逆时针方向转动，当转动到线圈与纸面垂直时，线圈等效为左端为N极、右端为S极的磁针，由磁极间的作用力可知悬线拉力增大．]3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10 cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B e＝5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为()A．5.0×10－5 T B．1.0×10－4 TC．8.66×10－5 T D．7.07×10－5 TC[将罗盘放在通电直导线下方，罗盘静止时罗盘指针所指方向为该处的合磁场方向，如图，所以电流在该处产生的磁场的磁感应强度为B1＝Btan θ，代入数据得：B1＝8.66×10－5 T．C正确．]4、(多选)一束混合粒子流从一发射源射出后，进入如图所示的磁场中，分离为1、2、3三束，则下列判断正确的是()A．1带正电B．1带负电C．2不带电D．3带负电ACD[ 根据左手定则，带正电的粒子左偏，不偏转说明不带电，带负电的粒子向右偏，因此选A、C、D.]5、薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2.假定穿过铝板前后粒子电荷量保持不变，则该粒子()A．带正电B．在Ⅰ、Ⅱ区域的运动速度大小相同C．在Ⅰ、Ⅱ区域的运动时间相同D．从Ⅱ区域穿过铝板运动到Ⅰ区域C[粒子穿过铝板受到铝板的阻力，速度将减小. 由r＝m vBq可得粒子在磁场中做匀速圆周运动的轨道半径将减小，故可得粒子由Ⅰ区域运动到Ⅱ区域，结合左手定则可知粒子带负电，选项A、B、D错误；由T＝2πmBq可知粒子运动的周期不变，粒子在Ⅰ区域和Ⅱ区域中运动的时间均为t＝12T＝πmBq，选项C正确．]6、如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向()A．与ab边垂直，指向左边B．与ab边垂直，指向右边C．与ab边平行，竖直向上D．与ab边平行，竖直向下A[等边三角形的三个顶点a、b、c处均有一通电导线，且导线中通有大小相等的恒定电流．由安培定则可得：导线a、b的电流在c处的合磁场方向竖直向下．再由左手定则可得：安培力的方向是与ab边垂直，指向左边．]7、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d 处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为()A．2B B．3BC．322 B D．32BB[设正方形边长为l，则导线b在d处形成的磁场磁感应强度大小B＝k2l ；ac两根导线在d处形成的磁场磁感应强度大小均为：B a＝B c＝kl＝2B；则三根通电导线产生的磁场在d处的总磁感应强度大小为B总＝2B a＋B＝3B.]8、一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中情况可以确定()A ．粒子从a 到b ，带正电B ．粒子从a 到b ，带负电C ．粒子从b 到a ，带正电D ．粒子从b 到a ，带负电D [垂直于磁场方向射入匀强磁场的带电粒子受洛伦兹力作用，使粒子做匀速圆周运动，半径R ＝m v qB .由于带电粒子使沿途的空气电离，粒子的能量减小，又据E k ＝12m v 2知，v 在减小，故R 减小，可判定粒子从b 向a 运动；另据左手定则，可判定粒子带负电．]9、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况( )A ．在b 表面聚集正电荷，而a 表面聚集负电荷B ．在a 表面聚集正电荷，而b 表面聚集负电荷C ．在a 、b 表面都聚集正电荷D ．无法判断a 、b 表面聚集何种电荷A [金属导体靠自由电子导电，金属中正离子并没有移动，而电流由金属导体中的自由电子的定向移动(向左移动)形成．根据左手定则，四指应指向电流的方向，让磁感线垂直穿过手心，拇指的指向即为自由电子的受力方向．也就是说，自由电子受洛伦兹力方向指向a 表面一侧，实际上自由电子在向左移动的同时，受到指向a 表面的作用力，并在a 表面进行聚集，由于整个导体是呈电中性的(正、负电荷总量相等)，所以在b 的表面“裸露”出正电荷层，并使b 表面电势高于a 表面电势，A 正确．]10、如图所示，金属棒MN 两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M 向N 的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小A [导体棒受力如图所示．tan θ＝Fmg＝BILmg；棒中电流I变大，θ角变大，故A正确；两悬线等长变短，θ角不变，故B错误；金属棒质量变大，θ角变小，故C错误；磁感应强度变大，θ角变大，故D错误．]11、长10 cm的通电直导线，通过1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度() A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误B[题目中没有给出导线如何放置，若导线与磁场垂直，则由磁感应强度定义式得出B＝FIL＝0.41×0.1T＝4 T．若导线放置时没与磁场垂直，此时受磁场力为0.4 N，根据磁感应强度定义式B＝FIL可知此处磁感应强度将大于4 T，故B正确．]12、如图所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为d，板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．解析：如图所示，由于质子在O 点的速度垂直于板NP ，所以粒子在磁场中做圆周运动的圆心O ′一定位于NP 所在的直线上．如果直径小于ON ，则轨迹将是圆心位于ON 之间的一段半圆弧．(1)如果质子恰好从N 点射出，R 1＝d 4，q v 0B 1＝m v 20R 1. 所以B 1＝4m v 0dq .(2)如果质子恰好从M 点射出R 22－d 2＝⎝ ⎛⎭⎪⎫R 2－d 22，q v 0B 2＝m v 20R 2，得B 2＝4m v 05dq . 所以B 应满足4m v 05dq ≤B ≤4m v 0dq .答案：4m v 05dq ≤B ≤4m v 0dq13、如图所示，有一对平行金属板，两板相距为0.05 m ，电压为10 V ；两板之间有匀强磁场，磁感应强度大小为B 0＝0.1 T ，方向与金属板平行并垂直于纸面向里．图中右边有一半径R 为0.1 m 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为B ＝33 T ，方向垂直于纸面向里．一正离子沿平行于金属板面，从A 点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD 方向射入圆形磁场区域，最后从圆形区域边界上的F点射出．已知速度的偏向角θ＝π3，不计离子重力．求：(1)离子速度v 的大小；(2)离子的比荷q m ；(3)离子在圆形磁场区域中运动时间t.解析：(1)离子在平行金属板之间做匀速直线运动，洛伦兹力与电场力大小相等，即：B 0q v ＝qE 0E 0＝U d解得v ＝2 000 m/s.(2)在圆形磁场区域，离子做匀速圆周运动，由洛伦兹力公式和牛顿第二定律有：Bq v ＝m v 2r由几何关系有：tan θ2＝R r解得离子的比荷为：q m ＝2×104 C/kg.(3)弧CF 对应圆心角为θ，离子在圆形磁场区域中运动时间t ，t ＝θ2π·TT ＝2πm qB解得t ＝3π6×10－4 s ≈9×10－5 s.答案：(1)2 000 m/s (2)2×104 C/kg (3)9×10－5 s。

选修3-1磁场专项练习2一．选择题（共7小题）1．（2019•上海）如图，通电导线MN及单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，线圈所受安培力的合力方向（）A．向左B．向右C．垂直纸面向外D．垂直纸面向里解：金属线框abcd放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框abcd左右两侧磁场方向相反，线框左侧的磁通量小于线框右侧的磁通量，磁通量存在抵消的情况．若MN中电流突然减小时，穿过线框的磁通量将减小．根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框abcd感应电流方向为顺时针，再由左手定则可知，左边受到的安培力水平向右，而左边的安培力方向也水平向右，故安培力的合力向右．故B正确，ACD错误．故选B 2．（2009•广东）表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为B的匀强磁场中．质量为m、带电量为+Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是（）A．滑块受到的摩擦力不变B．滑块到达地面时的动能及B的大小无关C．滑块受到的洛伦兹力方向垂直斜面向下D．B很大时，滑块可能静止于斜面上解答：解：小滑块受力如图所示；A、F洛=QVB，滑动摩擦力F=μFN=μ（mgcosθ+QvB），随速度增加而变大，A错误．B、若滑块滑到底端已达到匀速运动状态，摩擦力F=mgsinθ=μ（mgcos θ+QvB），则v=（﹣cosθ），可看v随B的增大而减小，B越大滑块动能越小；若在滑块滑到底端时还处于加速运动状态，则B越大时，滑动摩擦力F越大，滑块克服阻力做功越多，由动能定理可知，滑块到达斜面底端的速度越小，动能越小，B错误．C、滑块沿斜面向下运动，由左手定则可知，洛伦兹力垂直于斜面向下，故C正确；D、滑块之所以开始能动，是因为重力的沿斜面的分力大于摩擦力，B 很大时，一旦运动，不会停止，最终做匀速直线运动，故D错误．故选C．3．（2019•西城区模拟）如图所示，正确标明了通电导线所受安培力F方向的是（ B ）A．B．C．D．4．（2009•金山区二模）如图所示，矩形线框abcd，及条形磁铁的中轴线位于同一平面内，线框内通有电流I，则线框受磁场力的情况（）A．ab和cd受力，其它二边不受力B．ab和cd受到的力大小相等方向相反C．ad和bc受到的力大小相等，方向相反D．以上说法都不对解：A、各边都处在磁场中，各边电流方向都及磁场方向不平行，都受到安培力的作用，故A错误；B、ab边所处位置磁感应强度大，cd 边所处位置磁感应强度小，而两边电流大小相等，由F=BILsinθ可知两边所受安培力不相等，故B错误；C、ad边及bc边关于条形磁铁对称，它们所处的磁场强度大小相等，两边长度及电流大小相等，由F=BILsinθ可知，两边所受安培力大小相等，由左手定则可知安培力的方向相同，故C错误；D、由上可知，故D正确，5．（2019•宿州一模）如图所示，两匀强磁场方向相同，以虚线MN为理想边界，磁感应强度分别为B1、B2．今有一个质量为m、电荷量为e的电子从MN上的P点沿垂直于磁场的方向射入匀强磁场B1中，其运动轨迹为如图虚线所示的“心”形图线．则以下说法正确的是（）A．电子的运行轨迹为PDMCNEP B．电子运行一周回到P用时为T=C．B1=4B2 D．B1=2B2解：A、根据左手定则可知：电子从P点沿垂直于磁场的方向射入匀强磁场B1时，受到的洛伦兹力方向向上，所以电子的运行轨迹为PDMCNEP，故A正确；B、电子在整个过程中，在匀强磁场B1中运动两个半圆，即运动一个周期，在匀强磁场B2中运动半个周期，所以T=+，故B错误；C、由图象可知，电子在匀强磁场B1中运动半径是匀强磁场B2中运动半径的一半，根据r=可知，B1=2B2，故C错误，D正确．故选：AD．6．（2019•海南）空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是（）A．入射速度不同的粒子在磁场中的运动时间一定不同B．入射速度相同的粒子在磁场中的运动轨迹一定相同C．在磁场中运动时间相同的粒子，其运动轨迹一定相同D．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大解：A、入射速度不同的粒子，若它们入射速度方向相同，则它们的运动也一定相同，虽然轨迹不一样，但圆心角却相同．故A错误；B、在磁场中半径，运动圆弧对应的半径及速率成正比，故B正确；C、在磁场中运动时间：（θ为转过圆心角），虽圆心角可能相同，但半径可能不同，所以运动轨迹也不同，故C错误；D、由于它们的周期相同的，在磁场中运动时间越长的粒子，其轨迹所对的圆心角也一定越大．故D正确；故选：BD二．解答题（共5小题）7．（2019•南充一模）如图所示，一根足够长的光滑绝缘杆MN，及水平面夹角为37°，固定在竖直平面内，垂直纸面向里的匀强磁场B充满杆所在的空间，杆及B垂直，质量为m的带电小环沿杆下滑到图中的P处时，对杆有垂直杆向上的拉力作用，拉力大小为0.4mg，已知小环的带电荷量为q，问（sin37°≈0.6；cos37°≈0.8）（1）小环带什么电？（2）小环滑到P处时的速度多大？解：（1）环所受洛伦兹力及杆垂直，只有洛伦兹力垂直于杆向上时，才能使环向上拉杆，由左手定则可知环带负电．（2）设杆拉住环的力为T，由题可知：T=0.4mg在垂直杆的方向上对环有：qvB=T+mgcos37°即qvB=0.4mg+0.8mg解得：答：（1）小环带负电；（2）小环滑到P处时的速度为：．8．（2019•西城区模拟）如图，一根绝缘细杆固定在磁感应强度为B 的水平匀强磁场中，杆和磁场垂直，及水平方向成θ角．杆上套一个质量为m、电量为+q的小球．小球及杆之间的动摩擦因数为μ．从A点开始由静止释放小球，使小球沿杆向下运动．设磁场区域很大，杆很长．已知重力加速度为g．求：（1）定性分析小球运动的加速度和速度的变化情况；（2）小球在运动过程中最大加速度的大小；（3）小球在运动过程中最大速度的大小．解：（1）由于洛伦兹力作用下，导致压力减小，则滑动摩擦力也减小，所以加速度增加，当洛伦兹力大于重力的垂直于杆的分力时，导致滑动摩擦力增大，从而出现加速度减小，直到处于受力平衡，达到匀速直线运动．因此小球先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动．（2）当杆对小球的弹力为零时，小球加速度最大．小球受力如图1所示根据牛顿第二定律mgsinθ=ma解得：a=gsinθ（3）当小球所受合力为零时，速度最大，设最大速度为vm小球受力如图2所示根据平衡条件qvmB=N+mgcosθmgsinθ=f滑动摩擦力f=μN解得：答：（1）先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动；（2）小球在运动过程中最大加速度的大小gsinθ；（3）小球在运动过程中最大速度的大小为．9．质量m=1.0×10﹣4kg的小物体，带有q=5×10﹣4C的电荷，放在倾角为37°绝缘光滑斜面上，整个斜面置于B=0.5T的匀强磁场中，磁场方向如图所示，物块由静止下滑，滑到某一位置时，开始离开斜面，斜面足够长，g=10m/s2，sin37°=0.6，cos37°=0.8求：（1）物块带何种电荷；（2）物块离开斜面时的速度；（3）物块在斜面上滑行的最大距离．解：（1）由题意可知：小滑块受到的安培力垂直斜面向上．根据左手定则可得：小滑块带负电．（2）当物体离开斜面时，弹力为零，因此有：Bqv=mgcosα，故．故物块离开斜面时的速度为3.2m/s．（3）由于斜面光滑，物体在离开斜面之前一直做匀加速直线运动，故有：v2=2al mgsinθ=ma所以代人数据解得：l≈0.85m．故物块在斜面上滑行的最大距离为：l≈0.85m．10．（2019•天津）在平面直角坐标系xOy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点及x轴正方向成60°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．解：（1）粒子在第一象限内做类平抛运动，进入第四象限做匀速圆周运动．设粒子过N点的速度为v，有得：v=2v0粒子从M点到N 点的过程，由动能定理有：解得：（2）粒子在磁场中以O′为圆心做匀速圆周运动（如图所示），半径为O′N，有：解得：（3）由几何关系得：ON=rsinθ设粒子在电场中运动的时间为t1，则有：ON=v0t1粒子在磁场中做匀速圆周运动的周期为：设粒子在磁场中运动的时间为t2，有：得：运动的总时间为：t=t1+t2即：11．（2019•资阳模拟）如图，xOy平面的第Ⅱ象限的某一区域有垂直于纸面的匀强磁场B1，磁场磁感应强度B1=1T，磁场区域的边界为矩形，其边分别平行于x、y轴．有一质量m=10﹣12kg、带正电q=10﹣7C 的a粒子从O点以速度v0=105m/s，沿及y轴正向成θ=30°的方向射入第Ⅱ象限，经磁场偏转后，从y轴上的P点垂直于y轴射入第Ⅰ象限，P点纵坐标为y P=3m，y轴右侧和垂直于x轴的虚线左侧间有平行于y轴的匀强电场，a粒子将从虚线及x轴交点Q进入第Ⅳ象限，Q 点横坐标x Q=6m，虚线右侧有垂直纸面向里的匀强磁场B2，其磁感应强度大小仍为1T．不计粒子的重力，求：（1）磁场B1的方向及a粒子在磁场B1的运动半径r1；（2）矩形磁场B1的最小面积S和电场强度大小E；（3）如在a粒子刚进入磁场B1的同时，有另一带电量为﹣q的b粒子，从y轴上的M点以速度v0垂直于y轴射入电场，a、b粒子将发生迎面正碰，求M点纵坐标y M以及相碰点N的横坐标x N．12（2009•天津）如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向及x轴的方向夹角为θ．不计空气阻力，重力加速度为g，求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小；（3）A点到x轴的高度h．解答：解：（1）小球在电场、磁场中恰能做匀速圆周运动，说明电场力和重力平衡，有qE=mg，得到E=重力的方向竖直向下，则电场力方向竖直向上，由于小球带正电，故场强度方向竖直向上．（2）小球做匀速圆周运动，设其设半径为r，由几何关系知 r==小球做匀速圆周运动的向心力由洛仑兹力提供，设小球做圆周运动的速为v，有qvB=m得v==由速度分解知v0=vcosθ代入得到 v0=（3）根据机械守恒定律，有mgh+= h=将v0，v代入得到h=答：（1）电场强度E的大小为，方向竖直向上；（2）小球从A点抛出时初速度v0=；（3）A点到x轴的高度h=．第 11 页。

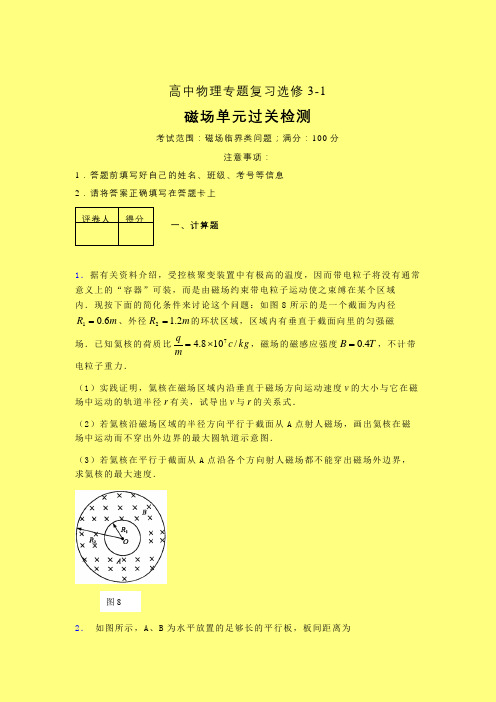

高中物理专题复习选修3-1磁场单元过关检测考试范围：磁场临界类问题；满分：100分注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 评卷人得分一、计算题1．据有关资料介绍，受控核聚变装置中有极高的温度，因而带电粒子将没有通常意义上的“容器”可装，而是由磁场约束带电粒子运动使之束缚在某个区域内．现按下面的简化条件来讨论这个问题：如图8所示的是一个截面为内径m R 6.01=、外径m R 2.12=的环状区域，区域内有垂直于截面向里的匀强磁场．已知氦核的荷质比kg c mq/108.47⨯=，磁场的磁感应强度T B 4.0=，不计带电粒子重力．（1）实践证明，氦核在磁场区域内沿垂直于磁场方向运动速度v 的大小与它在磁场中运动的轨道半径r 有关，试导出v 与r 的关系式．（2）若氦核沿磁场区域的半径方向平行于截面从A 点射人磁场，画出氦核在磁场中运动而不穿出外边界的最大圆轨道示意图．（3）若氦核在平行于截面从A 点沿各个方向射人磁场都不能穿出磁场外边界，求氦核的最大速度．图82． 如图所示，A 、B 为水平放置的足够长的平行板，板间距离为m d 2100.1-⨯=，A 板中央有一电子源P ，在纸面内能向各个方向发射速度在s m /102.3~07⨯范围内的电子，Ｑ为P 点正上方B 板上的一点，若垂直纸面加一匀强磁场，磁感应强度T B 3101.9-⨯=，已知电子的质量kg m 31101.9-⨯=，电子电量C e 19106.1-⨯=，不计电子的重力和电子间相互作用力，且电子打到板上均被吸收，并转移到大地．求：（1）沿P Ｑ方向射出的电子击中A 、B 两板上的范围．（2）若从Ｐ点发出的粒子能恰好击中Ｑ点，则电子的发射方向（用图中θ角表示）与电子速度的大小v 之间应满足的关系及各自相应的取值范围．3．如图，半径为cm r 10=的匀强磁场区域边界跟y 轴相切于坐标原点O ，磁感强度T B 332.0=，方向垂直纸面向里．在O 处有一放射源S ，可向纸面各个方向射出速度为s m v /102.36⨯=的粒子．已知α粒子质量kg m 271064.6-⨯=，电量C q 19102.3-⨯=，试画出α粒子通过磁场空间做圆周运动的圆心轨道，求出α粒子通过磁场空间的最大偏角．（ ）4．图中虚线MN 是一垂直纸面的平面与纸面的交线，在平面右侧的半空间存在一磁感强度为B 的匀强磁场，方向垂直纸面向外，O 是MN 上的一点，从O 点可以向磁场区域发射电量为＋q 、质量为m 、速率为v 的粒子，粒子射入磁场时的速度可在纸面内各个方向.已知先后射人的两个粒子恰好在磁场中给定的P 点相遇，P 到0的距离为L,不计重力及粒子间的相互作用. （1）求所考察的粒子在磁场中的轨道半径 （2）求这两个粒子从O 点射人磁场的时间间隔图11A BQ θ⨯P⨯⨯⨯⨯⨯⨯⨯5．如图所示，一足够长的矩形区域abcd 内充满方向垂直纸面向里的、磁感应强度为B 的匀强磁场，在ad 边中点O ，方向垂直磁场向里射入一速度方向跟ad 边夹角θ = 30°、大小为v 0的带正电粒子，已知粒子质量为m ，电量为q ，ad 边长为L ，ab 边足够长，粒子重力不计，求： （1）粒子能从ab 边上射出磁场的v 0大小范围.（2）如果带电粒子不受上述v 0大小范围的限制，求粒子在磁场中运动的最长时间.6．如图所示真空中宽为d 的区域内有强度为B 的匀强磁场方向如图，质量m 带电-q 的粒子以与CD 成θ角的速度V 0垂直射入磁场中。

新部编版高三物理选修3-1磁场及其对电流的作用专项练习（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1.【题文】关于磁感应强度，下列说法正确的是( )A．一小段通电导线放在B为零的位置，那么它受到的磁场力也一定为零B．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C．放置在磁场中1 m长的通电导线，通过1 A的电流，受到的磁场力为1 N，则该处的磁感应强度就是 1 T D．磁场中某处的B的方向跟电流在该处受到的磁场力F的方向相同【答案】选A.【解析】根据磁感应强度的定义，A选项对.B选项通电导线(电流I)与磁场方向平行时，磁场力为零，磁感应强度不为零，B选项错. C选项只有通电导线(电流I)与磁场方向垂直时，该处磁感应强度大小才为1 T，C选项错. D选项B与F方向一定垂直，D选项错.2.【题文】如图所示，把一重力不计的通电直导线放在蹄形磁铁磁极的正上方，导线可以自由移动.当导线中通有如图所示方向的电流I时，试判断导线的运动情况.【答案】见解析【解析】(1)根据如图所示的导线所处的特殊位置判断其运动情况.将导线AB从N、S极的中间O分成两段，由左手定则可得AO段所受安培力的方向垂直于纸面向外，BO段所受安培力的方向垂直于纸面向里，可见从上向下看，导线AB将绕O点逆时针转动.(2)根据导线转过90°时的特殊位置判断其上下运动情况.如图所示，导线AB此时所受安培力方向竖直向下，导线将向下运动.(3)由上述两个特殊位置的判断可知，当导线不在上述的特殊位置时，所受安培力使AB逆时针转动的同时还要向下运动.3.【题文】(2011·泉州模拟)(14分)如图所示，两平行金属导轨间的距离L=“0.40” m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=“0.50” T，方向垂直于导轨所在评卷人得分平面的匀强磁场.金属导轨的一端接有电动势E=“4.5” V、内阻r=“0.50” Ω的直流电源.现把一个质量m=“0.040” kg的导体棒ab放在金属导轨上，导体棒恰好静止.导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0=“2.5” Ω，金属导轨电阻不计，g取10 m/s2.已知sin37°=0.60,cos37°=0.80，求：(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力.【答案】(1)1.5 A (2)0.30 N (3)0.06 N，方向沿斜面向下【解析】(1)根据闭合电路欧姆定律(4分)(2)导体棒受到的安培力F安=“BIL=0.30” N (4分)(3)将重力正交分解，设导体棒所受重力沿斜面的分力为F1，则F1=mgsin37°=“0.24” N (2分)所以F1F安,导体棒受力如图,根据平衡条件有mgsin37°+Ff=F安(2分)解得Ff=“0.06” N，方向沿斜面向下 (2分)4.【题文】（2011·上海高考物理·T18）如图，质量为、长为的直导线用两绝缘细线悬挂于，并处于匀强磁场中。

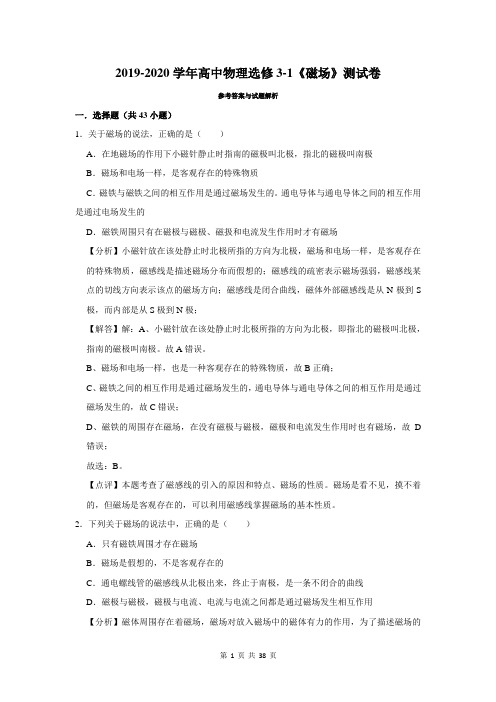

2019-2020学年高中物理选修3-1《磁场》测试卷参考答案与试题解析一．选择题（共43小题）1．关于磁场的说法，正确的是（）A．在地磁场的作用下小磁针静止时指南的磁极叫北极，指北的磁极叫南极B．磁场和电场一样，是客观存在的特殊物质C．磁铁与磁铁之间的相互作用是通过磁场发生的。

通电导体与通电导体之间的相互作用是通过电场发生的D．磁铁周围只有在磁极与磁极、磁扱和电流发生作用时才有磁场【分析】小磁针放在该处静止时北极所指的方向为北极，磁场和电场一样，是客观存在的特殊物质，磁感线是描述磁场分布而假想的；磁感线的疏密表示磁场强弱，磁感线某点的切线方向表示该点的磁场方向；磁感线是闭合曲线，磁体外部磁感线是从N极到S 极，而内部是从S极到N极；【解答】解：A、小磁针放在该处静止时北极所指的方向为北极，即指北的磁极叫北极，指南的磁极叫南极。

故A错误。

B、磁场和电场一样，也是一种客观存在的特殊物质，故B正确；C、磁铁之间的相互作用是通过磁场发生的，通电导体与通电导体之间的相互作用是通过磁场发生的，故C错误；D、磁铁的周围存在磁场，在没有磁极与磁极，磁极和电流发生作用时也有磁场，故D错误；故选：B。

【点评】本题考查了磁感线的引入的原因和特点、磁场的性质。

磁场是看不见，摸不着的，但磁场是客观存在的，可以利用磁感线掌握磁场的基本性质。

2．下列关于磁场的说法中，正确的是（）A．只有磁铁周围才存在磁场B．磁场是假想的，不是客观存在的C．通电螺线管的磁感线从北极出来，终止于南极，是一条不闭合的曲线D．磁极与磁极，磁极与电流、电流与电流之间都是通过磁场发生相互作用【分析】磁体周围存在着磁场，磁场对放入磁场中的磁体有力的作用，为了描述磁场的性质而引入了有方向的曲线，称为磁感线．【解答】解：A、磁场存在于磁体周围和电流周围，故A错误；B、磁场是实际存在的，不是假想的，磁感线是假想的，故B错误；C、磁通电螺线管的磁感线从北极出来，终止于南极，是一条闭合的曲线，C错误；D、磁极与磁极，磁极与电流、电流与电流之间都是通过磁场发生相互作用，D正确。

（高二）人教物理选修3—1第3章磁场练习含答案人教选修3—1第三章磁场1、如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止。

已知重力加速度为g。

这时磁环B对底座C的压力F N 的大小为()A．F N＝mg B．F N＝2mgC．F N>2mg D．mg<F N<2mg2、下列关于磁场中某点磁感应强度的方向的说法不正确的是()A．该点的磁场的方向B．该点小磁针静止时N极所指方向C．该点小磁针N极的受力方向D．该点小磁针S极的受力方向3、图中的四幅图为电流产生磁场的分布图，其中正确的是()①②③④A．①③B．②③C．①④D．②④4、如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是北极B．如果台秤的示数增大，说明磁铁右端是北极C．无论如何台秤的示数都不可能变化D．以上说法都不正确5、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．开始通电时，电子做定向移动并向b偏转D．两个表面电势不同，a表面电势较高6、(双选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍。

两个速率相同的电子分别在两磁场区域做圆周运动。

与Ⅰ中运动的电子相比，Ⅱ中的电子()A. 运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等7、下列说法中正确的是()A．磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值，即B＝F ILB．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D．通电导线所受磁场力的方向就是磁场的方向8、关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度9、(双选)通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab 边与MN平行。

高中物理磁场周练姓名：__________班级：__________一、单项选择1、关于电场强度和磁感应强度，下列说法正确的是（）A．电场强度的定义式FEq=，只适用于匀强电场B．由磁感应强度公式FBIL=，磁感应强度方向与放入磁场中的通电直导线所受的安培力方向相同C．电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同D．通电直导线在磁场中受到的磁场力为零，则该位置的磁感应强度也一定为零2、下列图中所示的通电直导线周围磁场分布正确的是（）A ．B．C ．D ．3、垂直纸面的匀强磁场区域里，一离子从原点O沿纸面向x轴正方向飞出，其运动轨迹可能是下图中的（）A． B．C．D．4、如图所示，一带电粒子，从a点以垂直磁场方向的速度v进入磁感应强度为B 的有界匀强磁场中，沿着acb半圆弧运动，从b点飞出磁场，已测得半圆弧的直径ab长度为L，则下列说法中正确的是（）A．粒子带正电，带电粒子的荷质比q vm BL=B．粒子带正电，带电粒子的荷质比2q vm BL=C．粒子带负电，带电粒子的荷质比q BL m v=D．粒子带负电，带电粒子的荷质比2q BLm v=5、如图所示，匀强电场的场强为E，方向竖直向下，匀强磁场的磁感应强度为B，方向垂直于纸面向里。

一质量为m的带电小球在竖直平面内做匀速圆周运动，则带电小球（）A．带正电荷B．沿圆周逆时针运动C．电荷量为mgE D．运动的速率为EB6、如图，由均匀的电阻丝组成的等边三角形导体框，垂直磁场放置，将AB两点接入电压恒定的电源两端，通电时电阻丝AB 段受到的安培力为F，则此时三根电阻丝受到的安培力的合力大小为（）A．F B．1.5F C．2F D．3F二、多项选择7、质量为m的通电细杆ab置于倾角为θ的导轨上，导轨的宽度为d，杆ab与导轨间的摩擦因数为μ，有电流时，ab恰好在导轨上静止，如图所示，图中的四个侧视图中，标出了四种可能的匀强磁场方向，其中杆ab与导轨之间的摩擦力可能为零的图是（）A． B． C． D．8、如图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者， a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中（）A．a、b两点磁感应强度相同B．a点磁感应强度最小C．c、d两点磁感应强度相同D．b 点磁感应强度最大9、如图所示，两个速度大小不同的同种带电粒子1、2，沿水平方向从同一点垂直射入匀强磁场中，磁场方向垂直纸面向里．当它们从磁场下边界飞出时相对入射方向的偏转角分别为90°、60°，则它们在磁场中运动的（）A．轨迹半径之比为1∶2B．速度之比为2∶1C．时间之比为3∶2D．周期之比为2∶1四、解答题10、如图所示，在x轴上方有磁感应强度为B的匀强磁场，一个质量为m，电荷量为﹣q的粒子，以速度v从O点射入磁场，已知θ=，粒子重力不计，求：（1）粒子的运动半径，并在图中定性地画出粒子在磁场中运动的轨迹；（2）粒子在磁场中运动的时间；（3）粒子经过x轴和y轴时的坐标．参考答案一、单项选择 1、【答案】C 【解析】【来源】湖北省随州市2020-2021学年高二（上）9月联考物理试题A ．电场强度的定义式FE q，适用于任何电场，选项A 错误；B ．磁感应强度方向与放入磁场中的通电直导线所受的安培力方向垂直，选项B 错误；C ．电场中某点电场强度方向与在该点的正检验电荷所受电场力方向一定相同，选项C 正确；D ．通电直导线在磁场中受到的磁场力为零，可能是电流的方向与磁场方向平行，选项D 错误； 故选C 。

带电粒子在磁场中的运动练习专题一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l r π=粒子在电场中沿虚线方向做匀变速直线运动，21cos 22qE l r t mα-=⋅ 解得:220(23)9mv E qlππ-=2．欧洲大型强子对撞机是现在世界上最大、能量最高的粒子加速器，是一种将质子加速对撞的高能物理设备，其原理可简化如下：两束横截面积极小，长度为l -0质子束以初速度v 0同时从左、右两侧入口射入加速电场，出来后经过相同的一段距离射入垂直纸面的圆形匀强磁场区域并被偏转，最后两质子束发生相碰。

人教版高中物理选修3-1练习题及答案全
套-第三章磁力与电流
练题1
问题
一个带正电的粒子在垂直于磁场方向的速度v下穿越磁场，与磁场之间的力为F。

现将磁场的大小加倍，粒子的速度保持不变，此时与磁场之间的力为多少？为什么？
答案
与磁场之间的力为2F。

根据洛伦兹力公式F = qvBsinθ，当磁场的大小加倍，即B变为原来的2倍，其中的sinθ保持不变，所以力F也会变为原来的2倍。

练题2
问题
一个半径为R的圆形线圈，当通过电流I时，在其中心处产生的磁感强度为B。

现将电流加倍，此时中心处的磁感强度为多少？
答案
中心处的磁感强度为2B。

根据安培环路定理B = μ0nI，其中μ0为真空磁导率，n为线密度，I为电流。

当电流加倍，即I变为原来的2倍，其他参数保持不变，则磁感强度B也会变为原来的2倍。

练题3
问题
一个长直导线与地面平行，通过其电流为I。

求导线离地面h 米处的磁感强度B。

答案
由长直导线的磁场公式知道，导线离地面h米处的磁感强度B = μ0/2π * I/h，其中μ0为真空磁导率。
