模拟电路基础知识点总结模拟电路是电子技术中的重要基础知识点,它在现代电子设备中起着至关重要的作用。
通过模拟电路的设计和分析,我们可以实现信号的放大、滤波、混频等功能,从而实现电子设备的正常工作。
一、模拟电路的基本概念1. 电路:由电子元器件和导线等连接而成的电子系统。
2. 模拟电路:处理模拟信号的电路,模拟信号是连续变化的信号。
3. 数字电路:处理数字信号的电路,数字信号是离散变化的信号。
4. 信号:表示信息的物理量,常见的信号有声音、图像、电压等。
5. 信号源:产生信号的电子元器件,比如函数发生器、麦克风等。
二、模拟电路的基本组成1. 电源:提供电路所需的电能。
2. 元件:电子电路中的基本构成单元,包括电阻、电容、电感等。
3. 连接线:将元器件连接起来,传递电能和信号。
4. 放大器:放大电路中的信号,提高信号的幅度。
5. 滤波器:去除电路中的杂散信号,保留所需信号。
6. 比较器:比较两个信号的大小,判断其关系。
7. 混频器:将两个不同频率的信号混合在一起。
三、模拟电路的基本原理1. 电流:电子在导体中的流动,是电荷的移动。
2. 电压:电荷在电场中的势能差,表示电子的能量。
3. 电阻:阻碍电流通过的元件,使电能转化为其他形式的能量。
4. 电容:存储电荷的元件,具有存储和释放能量的特性。
5. 电感:存储磁场能量的元件,具有阻碍电流变化的特性。
四、常见的模拟电路应用1. 放大器:将微弱信号放大到合适的幅度,如音频放大器。
2. 滤波器:去除电路中的噪声和杂散信号,如音频滤波器。
3. 混频器:将两个不同频率的信号混合在一起,如无线电调频。
4. 示波器:观测电路中的信号波形,如示波器。
5. 电源:提供电路所需的直流或交流电源,如电池、电源适配器。
总结:模拟电路是电子技术中的基础知识点,通过对电路的设计和分析,我们可以实现各种功能,如信号放大、滤波、混频等。
了解模拟电路的基本概念、组成和原理,以及常见的应用,对于理解和应用电子技术都是至关重要的。
目录共射单管放大电路部分1.在共射单管放大电路中,如何得到静态工作点? (1)2.在共射单管放大电路中, 如何测量输入电阻? (2)3.在共射单管放大电路中, 如何测量输出电阻? (2)4、单管放大电路中, 如何测量通频带? (2)5.单管共射放大器的主要用途是什么, 具有什么特点? (2)6、在共射单管放大电路中电位器的作用是什么?电容Ce的作用是什么? (2)差分放大电路部分7、在差动放大器中, 画出双端输入差模信号, 单端输入差模信号时的信号输入图。
(2)8、在差动放大器中, 如何调零? (2)9、在差动放大器中, 画出输入共模信号时的信号输入图。
(3)10、在差动放大器中, 测量单端输出电压增益时, 应如何处理数据? (3)11、在差动放大器中, 测量双端输出电压增益时, 应如何处理数据? (3)12.在差动放大器实验中 (3)(1)差放中双端输出和单端输出各应用于何种情形, 各有何特点? (3)(2)差放的主要作用是什么? (4)(3)共模抑制比的定义是什么?它描述了差放的何种能力? (4)(4)请对差放的单端输出的传输特性曲线进行解释 (3)万用表测量与电压偏置13.若用数字万用表测得共射极电路UCE≈0或UCE≈UCC, 则表明管子分别处于什么状态? (4)14、如果晶体管要接成一个不失真的放大器使用, 对于共射极接法的晶体管, (4)15.输入输出电阻测量 (4)负反馈放大电路部分16.在“负反馈放大电路”实验中, 怎样找出通频带中的上、下限频率? (4)波形发生器部分17、在“波形发生器”实验中, RC桥式正弦波振荡器电路中正反馈网络的作用是什么?418、在“波形发生器”实验中, 负反馈网络的作用是什么?振荡频率的计算公式? (4)功率放大电路部分19、在OTL功率放大电路(互补对称功率放大器)中(需配合电路图) (3)(1)C3电容的作用,该电路能否空载输出? (5)(2)二极管D1.D2的作用 (5)(2)*三极管T2.T3的作用 (5)(3)C2电容的作用 (4)20、OTL功率放大电路(互补对称功率放大器)中, 如何得到最大不失真输出波形? (5)21、OTL功率放大电路(互补对称功率放大器)中, 电流表如何连接(“+”、“-”各与哪里连接?) (5)放大器输入输出参数测量与现象分析22.怎样测试放大器电路输出电阻Ro? (5)23.怎样测试放大器输入电阻Ri?624、单管放大电路中, 加大输入信号Vi时, 输出波形可能会出现哪几种失真?分别是由什么原因引起的?6模拟电子技术实验问答题汇总共射单管放大电路部分1.在共射单管放大电路中,如何得到静态工作点?答: 初调静点(空载): 插上J3, J5, 连成单管放大电路, 由波形发生器输出频率为1kHz, 幅度为4V的正弦信号至放大器输入端, 观察输出波形为双向失真, 再降低至80mV左右,调节上偏置电位器, 使输出波形为最大不失真正弦波。

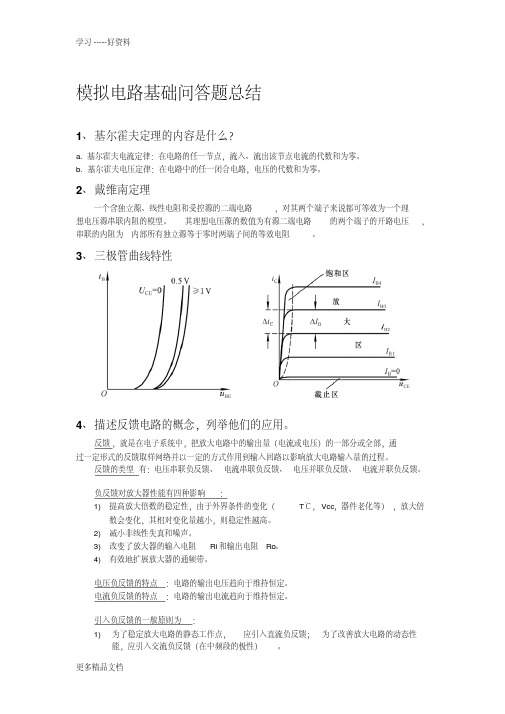

模拟电路基础问答题总结1、基尔霍夫定理的内容是什么?a. 基尔霍夫电流定律:在电路的任一节点,流入、流出该节点电流的代数和为零。
b. 基尔霍夫电压定律:在电路中的任一闭合电路,电压的代数和为零。
2、戴维南定理一个含独立源、线性电阻和受控源的二端电路,对其两个端子来说都可等效为一个理想电压源串联内阻的模型。
其理想电压源的数值为有源二端电路的两个端子的开路电压,串联的内阻为内部所有独立源等于零时两端子间的等效电阻。
3、三极管曲线特性4、描述反馈电路的概念,列举他们的应用。
反馈,就是在电子系统中,把放大电路中的输出量(电流或电压)的一部分或全部,通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。
反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈对放大器性能有四种影响:1)提高放大倍数的稳定性,由于外界条件的变化(T℃,Vcc,器件老化等),放大倍数会变化,其相对变化量越小,则稳定性越高。
2)减小非线性失真和噪声。
3)改变了放大器的输入电阻Ri和输出电阻Ro。
4)有效地扩展放大器的通频带。
电压负反馈的特点:电路的输出电压趋向于维持恒定。
电流负反馈的特点:电路的输出电流趋向于维持恒定。
引入负反馈的一般原则为:1)为了稳定放大电路的静态工作点,应引入直流负反馈;为了改善放大电路的动态性能,应引入交流负反馈(在中频段的极性)。
2)信号源内阻较小或要求提高放大电路的输入电阻时,应引入串联负反馈;信号源内阻较大或要求降低输入电阻时,应引入并联系反馈。
3)根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。
若负载要求提供稳定的信号电压或输出电阻要小,则应引入电压负反馈;若负载要求提供稳定的信号电流或输出电阻要大,则应引入电流负反馈。
4)在需要进行信号变换时,应根据四种类型的负反馈放大电路的功能选择合适的组态。
例如,要求实现电流——电压信号的转换时,应在放大电路中引入电压并联负反馈等。
模拟电路笔试题及答案一、选择题1. 在模拟电路中,基本的放大器类型是:A. 差分放大器B. 运算放大器C. 电流放大器D. 电压放大器答案:A2. 理想运算放大器的输入阻抗是:A. 有限的B. 无穷大C. 零D. 负无穷大答案:B3. 一个理想的二端口网络,其输出端口短路时,输入端口的输入阻抗称为:A. 短路阻抗B. 开路阻抗C. 负载阻抗D. 源阻抗答案:A二、简答题1. 简述什么是负反馈,并说明其在放大器中的作用。
答案:负反馈是指将放大器的输出信号的一部分或全部以相反的相位反馈到输入端。
在放大器中,负反馈可以提高放大器的稳定性,减小非线性失真,增加带宽,改善放大器的性能。
2. 解释什么是共模抑制比(CMRR)以及它在差分放大器中的重要性。
答案:共模抑制比(CMRR)是指差分放大器对共模信号的抑制能力,即差分放大器对共模信号的增益与差模信号增益的比值。
CMRR是衡量差分放大器性能的一个重要参数,高CMRR意味着差分放大器能更好地抑制共模干扰,从而提高信号的信噪比。
三、计算题1. 给定一个理想运算放大器电路,输入电压为\( V_{in} \),反馈电阻\( R_f = 10k\Omega \),输入电阻\( R_i = 1k\Omega \),求输出电压\( V_{out} \)。
答案:由于理想运算放大器的输入阻抗为无穷大,所以输入电压\( V_{in} \)将完全施加在输入电阻\( R_i \)上。
根据电压跟随器的原理,输出电压\( V_{out} \)等于输入电压\( V_{in} \)。
2. 一个差分放大器,其差模增益为\( A_d = 10 \),共模增益为\( A_c = 0.1 \),求共模抑制比(CMRR)。
答案:共模抑制比(CMRR)可以通过差模增益与共模增益的比值来计算,即\( CMRR = A_d / A_c \)。
将给定的值代入公式,得到\( CMRR = 10 / 0.1 = 100 \)。
模拟电路基础知识点总结模拟电路是电子学的基础,是研究和设计电路的重要一环。
它模拟了真实世界的物理过程,通过模拟电压和电流的变化来实现电路的功能。
模拟电路的基础知识点包括电压、电流、电阻、电容和电感等。
电压是电路中的一种电势差,它描述了电子在电路中移动的力量。
电压的单位是伏特,通常表示为V。
电压可以通过电源提供,也可以通过电阻、电容或电感等元件产生。
电流是电荷的流动,它是电路中的一种物理量。
电流的单位是安培,通常表示为A。
电流的大小取决于电荷的流动速度和电荷的数量。
电流可以通过电压驱动,也可以通过电阻、电容或电感等元件限制。
电阻是电流流动的阻碍,它是电路中的一种元件。
电阻的单位是欧姆,通常表示为Ω。
电阻的大小取决于电阻元件材料的特性。
电阻可以通过改变电路中的材料或长度来调节。
电容是电路中存储电荷的元件,它可以储存电压能量。
电容的单位是法拉,通常表示为F。
电容的大小取决于电容元件的结构和材料。
电容可以通过改变电容元件的结构或材料来调节。
电感是电路中储存磁能的元件,它可以储存电流能量。
电感的单位是亨利,通常表示为H。
电感的大小取决于电感元件的结构和材料。
电感可以通过改变电感元件的结构或材料来调节。
除了以上基础知识点,模拟电路还涉及到放大器、滤波器、振荡器等电路功能的设计与实现。
放大器可以将输入信号放大到所需的幅度,滤波器可以通过选择不同的频率来滤除或增强信号的部分频率成分,振荡器可以产生稳定的周期性信号。
掌握模拟电路的基础知识点对于理解和设计电路至关重要。
通过理解电压、电流、电阻、电容和电感等概念,以及掌握放大器、滤波器和振荡器等电路功能的设计方法,我们可以更好地理解和应用模拟电路。
模拟电子技术基础复习题图1图2一、填空题 1、现有基本放大电路:①共射放大电路 ②共基放大电路 ③共集放大电路 ④共源放大电路一般情况下,上述电路中输入电阻最大的电路是 ③ ,输入电阻最小的电路是 ② ,输出电阻最小的电路是 ③ ,频带最宽的电路是 ② ;既能放大电流,又能放大电压的电路是 ① ;只能放大电流,不能放大电压的电路是 ③ ;只能放大电压,不能放大电流的电路是 ② 。
2、如图1所示电路中,已知晶体管静态时B -E 间电压为U BEQ ,电流放大系数为β,B -E 间动态电阻为r be 。
填空:(1)静态时,I BQ 的表达式为 B BEQCC BQ R U V I -= ,I CQ 的表达式为BQ CQ I I β=; ,U CEQ 的表达式为 C CQ CC CEQ R I V U -=(2)电压放大倍数的表达式为 beL u r R A '-=β ,输入电阻的表达式为 be B i r R R //= ,输出电阻的表达式为 C R R =0;(3)若减小R B ,则I CQ 将 A ,r bc 将 C ,uA 将 C ,R i 将 C ,R o 将B 。
A.增大B.不变C.减小当输入电压不变时,R B减小到一定程度,输出将产生 A 失真。
A.饱和B.截止3、如图1所示电路中,(1)若测得输入电压有效值为10mV,输出电压有效值为1.5V,则其电压放大倍数A = 150;若已知此时信号源电压有效值为20mV,信号源内阻u为1kΩ,则放大电路的输入电阻R i= 1 。
(2)若已知电路空载时输出电压有效值为1V,带5 kΩ负载时变为0.75V,则放大电路的输出电阻Ro 1.67 。
(3)若输入信号增大引起电路产生饱和失真,则可采用将R B增大或将Rc 减小的方法消除失真;若输入信号增大使电路既产生饱和失真又产生截止失真,则只有通过设置合适的静态工作点的方法才能消除失真。
4、文氏桥正弦波振荡电路的“桥”是以RC串联支路、RC并联支路、电阻R1 和R2 各为一臂而组成的。
一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。
7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。
9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF=(1/F )。
10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ),(1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
13、OCL电路是(双)电源互补功率放大电路;OTL电路是(单)电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。
17、模拟乘法器输出与输入的关系式是U0=(KUxUy )1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。
模拟电路基础知识点总结一、电路基本概念1. 电路电路是由电子元件(如电源、电阻、电容、电感等)连接在一起形成的电子装置。
通过这些元件可以实现电能的输送、控制和转换,从而完成各种电子设备和系统的功能。
2. 电流、电压和电阻电流是电子在导体中流动的载体,是电荷的移动速度,通常用符号I表示,单位是安培(A)。
电压是电源推动电荷流动的力量,通常用符号U表示,单位是伏特(V)。
电阻是导体对电流的阻碍,通常用符号R表示,单位是欧姆(Ω)。
3. 串联电路、并联电路和混联电路串联电路是将电子元件连接在同一电路中,依次排列,电流只有一条通路可走。
并联电路是将电子元件连接在同一电路中,相互平行排列,电流可有多条通路走。
混联电路是将电子元件混合连接在同一电路中,既有串联又有并联的特点。
二、基本电路元件1. 电源电源为电路提供驱动力,可以是直流电源或交流电源,根据需要分别选择。
2. 电阻电阻是电路中常用的元件,可以用来控制电流大小,限制电流大小,分压和分流等。
3. 电容电容是储存电荷的元件,可以用来实现一些信号处理和滤波的功能,在交流电路中有重要作用。
4. 电感电感是导体绕制的线圈,可以将电能转换为磁能,反之亦然,对交流信号传输有重要作用。
5. 二极管二极管是一种电子元件,可以将电流限制在一个方向上流动,常用于整流、开关和光电转换等应用。
6. 晶体管晶体管是一种半导体元件,可以放大电流信号,控制电流开关等,是集成电路中最基本的元件之一。
三、基本电路分析1. 基尔霍夫定律基尔霍夫定律是用来分析串联电路和并联电路中电压和电流的分布情况的定律,包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 电压分压和电流分流电压分压和电流分流是串联电路和并联电路中常见的分析方法,可以通过这些方法来实现电路中电压和电流的控制。
3. 戴维南定理和戴维南等效电路戴维南定理是用来分析电路中电阻和电压之间的关系,戴维南等效电路是用来替代一些复杂电路,简化分析过程的方法。

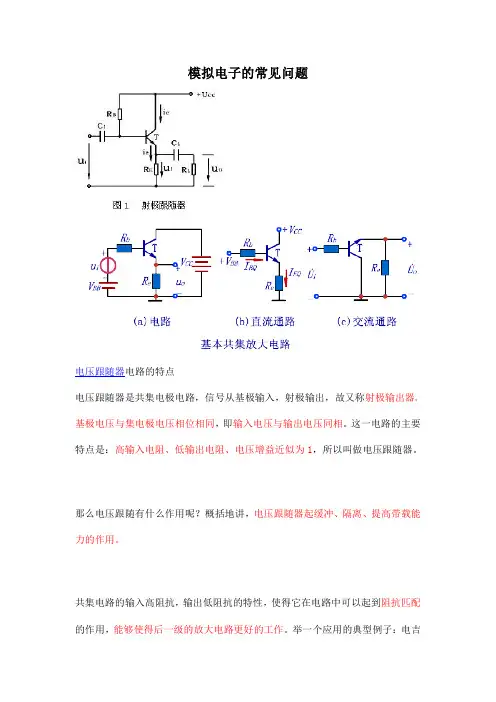

模拟电子的常见问题电压跟随器电路的特点电压跟随器是共集电极电路,信号从基极输入,射极输出,故又称射极输出器。
基极电压与集电极电压相位相同,即输入电压与输出电压同相。
这一电路的主要特点是:高输入电阻、低输出电阻、电压增益近似为1,所以叫做电压跟随器。
那么电压跟随有什么作用呢?概括地讲,电压跟随器起缓冲、隔离、提高带载能力的作用。
共集电路的输入高阻抗,输出低阻抗的特性,使得它在电路中可以起到阻抗匹配的作用,能够使得后一级的放大电路更好的工作。
举一个应用的典型例子:电吉他的信号输出属于高阻,接入录音设备或者音箱时,在音色处理电路之前加入这个电压跟随器,会使得阻抗匹配,音色更加完美。
很多电吉他效果器的输入部分设计都用到了这个电路。
电压隔离器输出电压近似输入电压幅度,并对前级电路呈高阻状态,对后级电路呈低阻状态,因而对前后级电路起到“隔离”作用。
电压跟随器常用作中间级,以“隔离”前后级之间的影响,此时称之为缓冲级。
基本原理还是利用它的输入阻抗高和输出阻抗低之特点。
电压跟随器的输入阻抗高、输出阻抗低特点,可以极端一点去理解,当输入阻抗很高时,就相当于对前级电路开路;当输出阻抗很低时,对后级电路就相当于一个恒压源,即输出电压不受后级电路阻抗影响。
一个对前级电路相当于开路,输出电压又不受后级阻抗影响的电路当然具备隔离作用,即使前、后级电路之间互不影响第七节射极跟随器射极跟随器又叫射极输出器,是一种典型的负反馈放大器。
从晶体管的连接方法而言,它实际上是共集电极放大器。
一、射极跟随器的电压“跟随”特性射极限随器的典型电路见图4-56。
图中Rb。
是偏置电阻,C1、C2是耦合电容。
信号从基极输入,从发射极输出。
晶体管BG发射极接的电阻Re,在电路中具有重要作用,它好象一面镜子,反映了输出、输入的跟随特性。
射极限随器实质上是一个电压串联负反馈放大器。
反馈电压uf就是输出电压Usc 即:因此,输入电压usr=ube+usc。
模拟电路基础问答题总结模拟电路基础问答题总结1、基尔霍夫定理的内容是什么?a. 基尔霍夫电流定律:在电路的任一节点,流入、流出该节点电流的代数和为零。
b. 基尔霍夫电压定律:在电路中的任一闭合电路,电压的代数和为零。
2、戴维南定理一个含独立源、线性电阻和受控源的二端电路,对其两个端子来说都可等效为一个理想电压源串联内阻的模型。
其理想电压源的数值为有源二端电路的两个端子的开路电压,串联的内阻为内部所有独立源等于零时两端子间的等效电阻。
3、三极管曲线特性4、描述反馈电路的概念,列举他们的应用。
反馈,就是在电子系统中,把放大电路中的输出量(电流或电压)的一部分或全部,通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。
反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈对放大器性能有四种影响:1)提高放大倍数的稳定性,由于外界条件的变化(T℃,Vcc,器件老化等),放大倍数会变化,其相对变化量越小,则稳定性越高。
2)减小非线性失真和噪声。
3)改变了放大器的输入电阻Ri和输出电阻Ro。
4)有效地扩展放大器的通频带。
电压负反馈的特点:电路的输出电压趋向于维持恒定。
电流负反馈的特点:电路的输出电流趋向于维持恒定。
引入负反馈的一般原则为:1)为了稳定放大电路的静态工作点,应引入直流负反馈;为了改善放大电路的动态性能,应引入交流负反馈(在中频段的极性)。
2)信号源内阻较小或要求提高放大电路的输入电阻时,应引入串联负反馈;信号源内阻较大或要求降低输入电阻时,应引入并联系反馈。
3)根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。
若负载要求提供稳定的信号电压或输出电阻要小,则应引入电压负反馈;若负载要求提供稳定的信号电流或输出电阻要大,则应引入电流负反馈。
4)在需要进行信号变换时,应根据四种类型的负反馈放大电路的功能选择合适的组态。
例如,要求实现电流——电压信号的转换时,应在放大电路中引入电压并联负反馈等。
5、有源滤波器和无源滤波器的区别无源滤波器:这种电路主要有无源元件R、L和C组成。
有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。
6、什么叫差模信号?什么叫共模信号?画出差分电路结构两个大小相等、极性相反的一对信号称为差模信号。
差动放大电路输入差模信号(uil =-ui2)时,称为差模输入。
两个大小相等、极性相同的一对信号称为共模信号。
差动放大电路输入共模信号(uil =ui2)时,称为共模输入。
在差动放大器中,有用信号以差模形式输入,干扰信号用共模形式输入,那么干扰信号将被抑制的很小。
共模抑制比:cdCMR AAK7、场效应和晶体管比较:a.在环境条件变化大的场合,采用场效应管比较合适。
b.场效应管常用来做前置放大器,以提高仪器设备的输入阻抗,降低噪声等。
c.场效应管放大能力比晶体管低。
d.工艺简单,占用芯片面积小,适宜大规模集成电路。
在脉冲数字电路中获得更广泛的应用。
8、基本放大电路的组成原则:a.发射结正偏,集电结反偏。
b.输入回路的接法应该使输入信号尽量不损失地加载到放大器的输入端。
c.输出回路的接法应该使输出信号尽可能地传送到负载上。
9、实现放大的条件a.晶体管必须偏置在放大区。
发射结正偏,集电结反偏。
b.正确设置静态工作点,使整个波形处于放大区。
c.输入回路将变化的电压转化成变化的基极电流。
d.输出回路将变化的集电极电流转化成变化的集电极电压,经电容滤波只输出交流信号。
10、功放要求:a.输出功率尽可能大。
b.高效率c.非线形失真小d.晶体管的散热和保护11、频率补偿所谓频率补偿,就是指提高或降低某一特定频率的信号的强度,用来弥补信号处理过程中产生的该频率的减弱或增强。
常用的有负反馈补偿、发射极电容补偿、电感补偿等。
12、放大电路的频率补偿的目的是什么,有哪些方法?放大电路中频率补偿的目的有二:一是改善放大电路的高频特性,二是克服由于引入负反馈而可能出现自激振荡现象,使放大器能够稳定工作。
在放大电路中,由于晶体管结电容的存在常常会使放大电路频率响应的高频段不理想,为了解决这一问题,常用的方法就是在电路中引入负反馈。
然后,负反馈的引入又引入了新的问题,那就是负反馈电路会出现自激振荡现象,所以为了使放大电路能够正常稳定工作,必须对放大电路进行频率补偿。
频率补偿的方法可以分为超前补偿和滞后补偿,主要是通过接入一些阻容元件来改变放大电路的开环增益在高频段的相频特性,目前使用最多的就是锁相环。
13、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。
放大电路的作用:放大电路是电子技术中广泛使用的电路之一,其作用是将微弱的输入信号(电压、电流、功率)不失真地放大到负载所需要的数值。
放大电路种类:(1)电压放大器:输入信号很小,要求获得不失真的较大的输出压,也称小信号放大器;(2)功率放大器:输入信号较大,要求放大器输出足够的功率,也称大信号放大器。
差分电路是具有这样一种功能的电路。
该电路的输入端是两个信号的输入,这两个信号的差值,为电路有效输入信号,电路的输出是对这两个输入信号之差的放大。
设想这样一种情景,如果存在干扰信号,会对两个输入信号产生相同的干扰,通过二者之差,干扰信号的有效输入为零,这就达到了抗共模干扰的目的。
14、甲类功放,乙类互补对称功放和甲乙类互补对称功放特点和电路图。
15、试画出锁相环的方框图并简述原理。
锁相:将相位锁住,把频率锁定在一个固定值上。
锁相环:将相位锁定的回路。
锁相环的组成:鉴相器PD + 分频器 + 回路滤波器LPF + 压控振荡器 VCO 等。
锁相环的工作原理:1)压控振荡器的输出经过采集并分频;2)和基准信号同时输入鉴相器;3)鉴相器通过比较上述两个信号的频率差,然后输出一个直流脉冲电压;4)控制VCO,使它的频率改变;5)这样经过一个很短的时间,VCO 的输出就会稳定于某一期望值。
基准信号鉴相器是一个相位比较电路。
输入的基准信号和VCO输出的信号进行相位比较,输出一个代表相位差的误差信号,经过环路滤波器,滤除误差信号中的谐波和杂波成分,得到误差电压去控制VCO,使压控振荡器的频率朝减小两信号频率差和相位差的方向变化。
最终使VCO的输出信号频率等于基准信号的频率。
16、什么是零点漂移?怎样抑制零点漂移?零点漂移,就是指放大电路的输入端短路时,输出端还有缓慢变化的电压产生,即输出电压偏离原来的起始点而上下漂动。
抑制零点漂移的方法一般有:a.采用恒温措施;b.补偿法(采用热敏元件来抵消放大管的变化或采用特性相同的放大管构成差分放大电路);c.采用直流负反馈稳定静态工作点;d.在各级之间采用阻容耦合或者采用特殊设计的调制解调式直流放大器等。
17、什么是频率响应,怎么才算是稳定的频率响应,简述改变频率响应曲线的几个方法。
频率响应:通常亦称频率特性,频率响应或频率特性是衡量放大电路对不同频率输入信号适应能力的一项技术指标。
在放大电路中,由于电抗元件(如电容、电感线圈等)及晶体管极间电容的存在,当输入信号的频率过低或过高时,放大电路的放大倍数的数值均会降低,而且还将产生相位超前或滞后现象。
也就是说,放大电路的放大倍数(或者称为增益)和输入信号频率是一种函数关系,我们就把这种函数关系成为放大电路的频率响应或频率特性。
实质上,频率响应就是指放大器的增益与频率的关系。
通常讲一个好的放大器,不但要有足够的放大倍数,而且要有良好的保真性能,即:放大器的非线性失真要小,放大器的频率响应要好。
“好”指放大器对不同频率的信号要有同等的放大。
产生频率响应的原因:一是实际放大的信号频率不是单一的;二是放大器具有电抗元件和电抗因素。
由于放大电路中存在电抗元件(如管子的极间电容,电路的负载电容、分布电容、耦合电容、射极旁路电容等),使得放大器可能对不同频率信号分量的放大倍数和相移不同。
如放大电路对不同频率信号的幅值放大不同,就会引起幅度失真;如放大电路对不同频率信号产生的相移不同就会引起相位失真。
幅度失真和相位失真总称为频率失真,由于此失真是由电路的线性电抗元件(电阻、电容、电感等)引起的,故不称为线性失真。
为实现信号不失真放大所以要需研究放大器的频率响应。
放大电路的频率响应可以用幅频特性曲线和相频特性曲线来描述,如果一个放大电路的幅频特性曲线是一条平行于x轴的直线(或在关心的频率范围内平行于x轴),而相频特性曲线是一条通过原点的直线(或在关心的频率范围是条通过原点的直线),那么该频率响应就是稳定的。
改变频率响应的方法主要有:1)改变放大电路的元器件参数;2)引入新的元器件来改善现有放大电路的频率响应;3)在原有放大电路上串联新的放大电路构成多级放大电路。
18、晶体管工作在放大区,发射结、集电结怎么偏置的发射结集电结放大区正偏反偏饱和区正偏正偏截止区反偏反偏19、接收机为什么要加AGC电路。
1)接收的信号有强弱变化,悬殊较大,若不加AGC将使输出起伏较大,影响效果。
2)为了能接收微弱信号,接收机的放大量总是做得较大,即灵敏度高,但接收强信号时,若不对通道的放大量进行调控,将产生不良后果。
20、L C正弦波振荡器有哪几种三点式振荡电路,分别画出其原理图。
电感三点式振荡器和电容三点式振荡器。
21、给出一个差分运放,如何进行相位补偿,并画补偿后的波特图。
随着工作频率的升高,放大器会产生附加相移,可能使负反馈变成正反馈而引起自激。
进行相位补偿可以消除高频自激。
相位补偿的原理是:在具有高放大倍数的中间级,利用一小电容C(几十~几百微微法)构成电压并联负反馈电路。
可以使用电容校正、RC校正分别对相频特性和幅频特性进行修改。
22、给出一差分电路,已知其输出电压Y+和Y-,求共模分量和差模分量。
设共模分量是Yc,差模分量是Yd,则可知其输出为Y+=Yc+YdY-=Yc-Yd23、通常希望放大器的输入电阻及输出电阻是高一些好还是低一些好?为什么?在放大电路中,通常希望放大电路的输入电阻高,因为这样对信号源的影响小。
从放大电路的输出端看进去,放大电路可等效成一个有一定内阻的信号源,信号源的内阻为输出电阻,通常希望其值越小越好,因为这样可以提高放大器带负载的能力。
24、直流稳压电源原理功能:把交流电压变成稳定的大小合适的直流电压电源变压器: 将交流电网电压u1变为合适的交流电压u2。
整流电路: 将交流电压u2变为脉动的直流电压u3。
滤波电路: 将脉动直流电压u3转变为平滑的直流电压u4。
