群塔作业方案修改

  • 格式：doc
  • 大小：1.24 MB
  • 文档页数：17

目录1、编制依据 (2)1.1施工组织设计 (2)1.2塔吊施工方案 (2)1.3施工图纸 (2)1.4主要规范、规程、标准 (2)1.5塔式起重机使用说明书 (2)2、工程概况 (3)2．1建筑概况 (3)2．2结构概况 (4)2．3现场情况 (5)3、施工部署 (6)3．1技术准备 (6)3．2平面布置 (6)3．3组织及管理 (7)3．4各种塔吊机械性能及参数 (8)3．5塔吊安装情况一览表 (10)4、群塔附着及顶升程序 (10)4.1各种安全距离计算 (10)4.1.1 最底层塔机的顶升高度 (11)4.1.2 塔机平面交汇图 (12)4.2 塔吊顶升的程序 (13)4.3 群塔运行控制 (14)4.3.1群塔作业原则 (14)5、安全技术措施 (14)6、塔吊交叉作业安全措施 (15)7、塔吊指挥人员安全措施 (16)附图： (16)1、群塔施工平面布置图............................................................................................. 错误！未定义书签。

2、附《塔吊顶升申请表》 (16)1、编制依据1．1施工组织设计阜城佰瑞廷住宅楼工程《施工组织总设计》1．2塔吊施工方案阜城佰瑞廷住宅楼工程《塔吊安装及拆卸施工方案》1．3施工图1．3．1阜城佰瑞廷住宅楼工程建筑施工图1．3．2阜城佰瑞廷住宅楼工程结构施工图1．4主要规范、规程、标准1．5塔式起重机使用说明书1.5.1 山东大汉建设机械有限公司QTZ50塔机说明书；1.5.2 济南日月建筑机械有限公司QTZ40塔机说明书；1.5.3 山东重工建筑机械有限公司QTZ40 塔机说明书；1.5.4 山东临沂建筑机械有限公司QTZ40塔机说明书。

2、工程概况2．1、建筑概况2．2、结构概况2．3现场情况阜城佰瑞廷住宅楼工程由衡水宝力房地产开发有限公司投资建设，北京世纪安泰建筑工程设计有限公司进行设计，工程位于河北省阜城县佰瑞廷住宅区。

本工程为1～6#楼，总建筑面积为㎡，共分为3个标段。

其中1#、2#楼部分由中石化建筑工程有限公司承建，3#、4#楼为中太建设集团股份有限公司承建，5#、6#楼为中硕建筑工程有限公司承建。

本工程楼座布置呈双排南北向布置，现场西侧为5#、6#楼呈直线布置，各楼座之间净间距为35.06m；5#楼与1#楼净间距为35.43m；现场东侧为3#、4#楼呈直线布置，各楼座之间净间距为35.7m；4#楼与2#楼净间距为35.43m；现场北侧为1#、2#楼呈直线布置，1#楼与2#楼净间距为92.72m；根据建筑物平面布置和工期要求现选择六台塔式起重机，负责工程结构期间的垂直运输。

3、施工部署3．1技术准备本工程由6个单体建筑组成，根据栋号工程需要选择和布置了6台塔吊；塔吊安装前，必须收集相关的塔吊资料和现场数据，编制塔吊拆装施工方案，施工方案应经过审批，方案中应充分考虑各塔吊相互错开，尽量保证塔吊起重臂与塔身、起重臂与平衡臂间相互错开。

3．2平面布置3.2.1平面布置原则1）、因本程占地面积较大塔吊施工尽量消灭死角，塔吊布置尽量靠近建筑外墙，在满足施工条件前提下尽量减少塔吊台数。

2）、塔吊相互之间满足安全距离，在平面位置不能错开时，必须保证位置错开一个安全距离。

3）、楼号流水之间便于施工现场各种周转材料的倒运和传送。

在工程完工后便于安装和拆除。

3.2.2平面布置根据上述原则，结合现场楼座分布塔机平面布置如下。

1#塔吊位于1#楼中部，塔吊中心线距1#楼外墙皮H轴南4m，塔吊基础底标高－7 m。

2#塔吊位于2#楼中部，中心线距2#楼外墙皮H轴北4 m，塔吊基础底标高－7m。

3#塔吊位于3#楼中部，塔吊中心线距3#楼外墙皮A轴北4.5m，，塔吊基础底标，高－7m。

4#塔吊位于4#楼中部，塔吊中心线距4#楼外墙皮A轴外4.5m，塔吊基础底标高－6.5 m。

5#塔吊位于5#楼中部，塔吊中心线距5#楼外墙皮A轴外4.6m，塔吊基础底标高－6.5m。

6#塔吊位于6#楼中部，塔吊中心线距6#楼外墙皮A轴外4.6m，塔吊基础底标高－6.40 m。

3.3组织管理3.3.1机械组织机构项目部将组健项目安全机械管理小组，选派一批具有丰富的机械操作施工经验和过硬的本领的施工人员、并具备现代化经营管理理念和具有、技术管理人员担任机械安全管理小组组长和安全负责人。

3.3.2机械操作人员将选用具有熟练的操作技术和丰富的施工经验，同时必须以持证上岗为原则，每天进行班前安全操作施工杜绝违章等教育，以此严格的管理实现我公司的安全管理方针和本工程的各项目标。

3.3.3安全生产管理领导小组及塔吊、机械管理人员配备见下表。

安全生产管理领导小组组长：陈辉副组长：郭少东王志方现场安全：陈艾民起重机械资料管理：陈艾民机械管理：庞银光现场临电：宋晓第8 页共17 页3．4、各种塔吊机械性能及参数第9 页共17 页阜城佰瑞廷3#、4#住宅楼工程群塔作业施工方案3．5塔吊安装情况一览表4、群塔附着及顶升程序4．1各种安全距离计算多塔机同时作业，既要使塔机发挥应有的工作效率，又要保证施工安全，在进行垂直运输施工方案设计时，必须特别注意塔机安全高差的控制。

安全高差的控制在于保证群塔的安全；高差太小，有可能造成高位塔吊钩与低位塔吊起重臂碰撞；高差过大，由于群塔的连续排序，造成连锁反应，结果是：①要求过多的塔机进行附着；②建筑物结构施工达到的高度太低，不满足塔机锚固高度要求。

因此，塔机的高差须进行合理的计算。

在现行规程中，许多规程对塔机的高差进行了规定，但并没有统一的规定。

如《建筑塔式起重机安全规程》GB5144-94中第10.5条规定：“处于高位起重机的最低位置的部位（吊钩升至最高点或最高位置的平衡重）与低位起重机中处于最高位置部件之间的垂直距离不得小于2m”。

这是最低的高差要求。

新颁布的《建筑机械使用安全技术规程》JGJ33-2001第4.4.25条规定“当同一施工地点有两台以上塔机时，应保持两塔机间任何接近部位（包括吊重物）距离不的小于2m”。

而《建筑工程施工安全操作规程》DBJ-62-2002第31.2.19条规定：“两台塔式起重机同在一条轨道上或两条相平行的或相互垂直的轨道上进行作业时，应保持两机之间任何部位的安全距离，最小不得低于5m”。

故可以参考以下步骤确定合理的高差值。

4.1.1最底层塔机的顶升高度最底层塔机的计算顶升高度H＇塔5H＇塔= ΣH i + D+ [h f] – H6i=1式中：H1—H6----含义和取值如图1所示；D-----塔机吊钩至起重臂下弦的极限距离；h f------塔臂架弹性变形端头下沉值。

其中h f对空载时的大臂上扬的塔机一般影响不大，但对于空载仰臂的塔机影响就比较明显，根据经验值，塔机在端头额定负载时测定的下垂值为1.2～1.5m，取1.2m。

H6的取值按塔机基础（顶）与建筑物（底）标高的相对值计算，即如果塔机基础（顶）高于建筑物底标高，H6取正值；反之，取负值。

图1 单台塔机高度计算简图根据工程平面布置，2#、4#塔吊均为17层板楼，相对而言安装时将3#楼塔定为低塔。

3#塔：H5=40.2m，其他参数取值分别为H1=1.5m，H2=3m，H3=1.5m，H4=1.5m，D=2.1m，h f =1.2m，计算可得：H＇塔=40.2+1.5+1.5+3+1.5+2.1+1.2=51m，按塔机标准高度计算，塔机附着2道塔机最大升高H塔=51米满足要求。

4.1.2 塔机平面交汇图群塔大臂交汇情况示意图2）塔吊初次安装时相邻塔吊总高及高差（m）3）现场在生产过程中，每次顶升高度都必须严格按照上述表中的安全高度进行，确保安全施工。

4．2 塔吊顶升的程序4．2．1、各个塔吊之间的安全距离，⑴、起重臂交叉不大于1/2起重臂长的高差计算：△H≥5m，如1#与5#塔、2#与4#塔。

⑵、起重臂交叉大于1/2起重臂长，且小于3/4起重臂长的高差计算：△H≥6m，，如：3#与4#塔，5#与6#塔。

4．2．2、塔吊顶升应遵循安全距离要求，如平面位置不能错开，则应在竖向进行错开，错开距离满足4.2.1条要求。

4．2．3、1#、2#、4#、6#塔，跨越建筑红线外施工，其吊钩不得超过围墙及围栏，不得有落物。

4．2．4、塔机在结构施工期间顶升的高度必须保证使用过程中与相连塔吊间距离大于安全距离。

4．2．5、塔吊附墙部位，应对结构进行验算，不满足强度要求时作加强处理。

4．2．6、尽管塔机臂竖向已错开一定的距离，但是，如果两台相邻塔机的塔机臂同时处在同一平面位置，仍然会相互妨碍并产生安全隐患，因此，在塔机使用过程中，必须注意相邻塔机的动态。

信号员在发出启动信号之前要观察相邻塔机臂是否在离自己的塔机臂较近的地方或正向自己的塔机臂方向移动，根据情况决定发出启动信号的时间；在塔机臂移动的过程中，塔机司机也要密切注意相邻塔机臂的移动情况，一旦发现两个塔机臂向一个方向靠近，应立即停止移动或向反方向移动塔机臂。

4．2．7、塔吊附着完毕后的标准节顶升，必须根据当时其他施工段塔吊的状况进行合理安排，若与其它施工段塔吊大臂干涉，可将塔吊的标准节顶升分2次进行，先顶升本道工序的一部分标准节后，等所干涉的其他施工段塔吊下次附着顶升后，再顶升本塔本道工序所剩余的标准节，以便错开大臂节的干涉，因此产生“一次附着，两次顶升”现象。

塔吊顶升前应向项目部提出申请，填写《塔吊顶升申请表》，经项目部同意后方可顶升。

4．2．8、塔吊顶升工作由塔吊安装公司负责，每次顶升完毕后应核对起重臂高差是否满足安全距离要求，完成后交项目部安全部保存资料。

4．2．9、塔吊附墙做法及要求详见专项施工方案。

4．3群塔运行控制4.3.1群塔作业原则塔机在运行中，必须按以下原则执行：低塔让高塔：低塔机在转臂前，应观察高塔机的运行情况后再运行。

后塔让先塔：塔臂在交叉区域内运行时，后进入该区域的塔机要避让先进入该区域的塔机。

动塔让静塔：塔臂在交叉区域内作业时，在一塔机塔臂无回转、小车无行走、吊钩无运动，而另一塔机塔臂有回转或小车行走时，动塔机应避让静塔机。

轻车让重车：在两塔机同时运行时，无载荷塔机应避让有载荷塔机。

客塔让主塔：若塔机塔臂进入非本作业队工作区域时，客区域的塔机要让主区域的塔机，同时应经常与客区安全管理负责人进行沟通，了解相邻塔吊的相关技术参数，便于在顶升、施工操作等过程中的安全采取安全措施。

5、安全技术措施5．1、所有操作人员都必须熟悉和遵守本工种安全操作规程。

5．2、塔吊拆装作业，必须按规定的程序及工法进行，必须由持有操作证的起重人员完成，严禁无证操作。

5．3、顶升作业必须在专人指挥下操作，非作业人员不得登上顶升套架操作台，操作室内只准一人操作，严格听从信号指挥。

合集下载

群塔作业方案的实施难点与对策

群塔作业方案的实施难点与对策

群塔作业方案的实施难点与对策近年来，随着城市化进程的加快，群塔作业在城市建设中越来越常见。

群塔作业是指在同一施工现场同时存在多座塔吊，相互之间进行协调配合，完成施工任务。

然而，群塔作业的实施过程中存在着诸多难点，需要我们认真分析和研究，并采取有效的对策。

一、群塔作业方案的实施难点1.安全问题群塔作业中，多台塔吊同时作业，相互之间容易发生碰撞、挂绳等安全事故。

施工现场环境复杂，作业人员的安全意识不强，也可能导致安全事故的发生。

2.协调问题群塔作业中，各台塔吊的作业范围相互重叠，需要进行高度协调。

然而，实际操作中，由于沟通不畅、指挥不力，容易导致塔吊作业冲突，影响施工进度。

3.施工效率问题群塔作业中，多台塔吊相互配合，理论上可以提高施工效率。

但实际操作中，由于各种原因，如作业计划不周密、塔吊设备故障等，可能导致施工效率低下。

4.设备投入问题群塔作业需要多台塔吊相互配合，相应的设备投入较大。

对于一些施工单位来说，设备投入不足，可能导致群塔作业无法正常进行。

二、群塔作业方案的实施对策1.强化安全意识针对安全问题，施工单位应加强安全管理，提高作业人员的安全意识。

同时，定期对塔吊设备进行检查、维护，确保设备安全运行。

2.优化协调机制为解决协调问题，施工单位应建立完善的协调机制，确保各台塔吊之间的作业顺利进行。

具体措施包括：设立专门的协调人员，负责调度塔吊作业；采用现代化通信设备，提高沟通效率。

3.提高施工计划性为提高施工效率，施工单位应加强作业计划的编制，确保施工任务的科学、合理分配。

同时，对塔吊设备进行定期检查、维护，确保设备正常运行。

4.加大设备投入施工单位应根据施工需求，合理配置塔吊设备，确保群塔作业的顺利进行。

还可以通过租赁方式，解决设备投入不足的问题。

5.加强培训与技术交流施工单位应加强作业人员的培训，提高其业务水平。

同时，积极开展技术交流，借鉴国内外先进经验，不断提升群塔作业的实施水平。

群塔作业方案的实施难点与对策近年来，我国城市化进程的加快，使得群塔作业在城市建设中越来越常见。

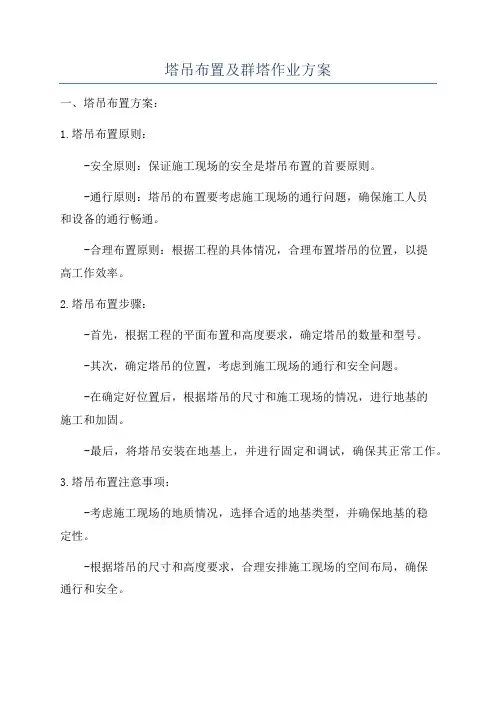

塔吊布置及群塔作业方案
