污水处理厂改扩建提标升级项目电气设计方案1」、设计规范及依据1).《供配电系统设计规范》GB50052-20092).《低压配电设计规范》GB50054-20113).《通用用电设备配电设计规范》GB50055-20114).《建筑物防雷设计规范》GB50057-20105).《交流电气装置的接地设计规范GB50065-20116).《电力工程电缆设计规范GB50217-20077).《建筑设计防火规范》GB50016-20068).《民用建筑电气设计规范》JGJ16-20089).《建筑照明设计标准》GB50034-201310).相关工种所提设计资料、图纸11).设计范围本设计包括污水处理站用地红线范围内的设计，其主要内容如下：1).配电及动力系统的设计；2).照明系统的设计；.防雷、接地系统的设计。
1.3、供电设计1.3.1负荷等级及供电电源根据污水处理站处理工艺和设备运行的要求，应按二级负荷考虑全站供电。
本站设计由厂外XXXXXXX镇供电电网引入一路独立的电源到污水处理站的配电房。
供电电源的电压等级为38 0V。
1.3.2负荷计算污水厂内所有用电设备均为380/220V低压电力设备。
总装机功率88.25KW,需要系数为0.85,同时系数为0.85,功率因数0.8,用电负荷污水处理站主要设备功率统计表1.3.3电气保护和计量低压系统采用三相五线制，PE、N必须单独接地。
电源进线、用户变压器均采用经济、可靠的负荷开关加熔断器保护装置，实现速断、过流、过负荷保护。
低压配电系统0.4KV进线柜总进线断路器设瞬时、短延时及长延时三段过电流保护，进线断路采用真空断路器。
较大电动机采用低压断路器加热继电器保护。
较小电动机、照明设备等采用低压断路器保护。
成套设备的供电线路设低压断路器控制。
电动机保护回路设瞬时、长延时过电流及过载保护；配电回路设瞬时、长延时过电流两段保护。
每路电动机的附近设就地按钮和接线箱。
污水处理厂改扩建提标升级项目公用工程设计方案1.1、通风与空调设计1.1.1概述1.LLI设计范围通风设计的范围包括：各站的建筑物以及值班控制室的通风与空调设计。
1.LL2设计参数冬季室外采暖计算温度OC夏季室外采暖计算温度35℃冬季室外空调计算温度33.5℃夏季室外空调湿球温度27.8℃1.L2通风与空调设计(1)值班控制室夏季考虑空调，设计考虑选用分体空调器，并设局部排风系统。
(2)加药间、脱水机房采用机械通风，以排除生产过程中产生的异味及有害气体，改善车间内空气环境。
1.2、给排水及消防设计1.2.1设计依据⑴总图及建筑专业提供的厂区平面图及单项建筑平、立、剖面图。
⑵与本专业有关的规范、规定和标准。
1.2.2设计范围⑴站区外给排水系统、室外消防系统。
⑵建筑物室内给排水系统。
1.2.3给水生产给水采用集镇自来水。
能够满足最不利点用水压力要求。
自来水主要用作溶药、洗手、局部清洗等，用量较少。
①自来水管采用埋地敷设并按工艺要求敷设至各用水占√W∖o②管道材料：管径275mm者采用钢管，管径W50mm者采用UPVC管O1.2.4排水⑴排水量：污水排水量按给水量的90%考虑。
⑵排水系统①洗手水排入污水处理系统进行处理；②各污水处理站较小，雨水采用自然散排方式。
1.2.5消防在各站值班室、配电室和脱水机房均设置C02干粉灭火器。
1.3、排放口在线监测设计1.3.1设计依据⑴《水质采样方案设计规定》(GB12997)⑵《水质采样技术指导》(GB12998)⑶《水质采样样品的保存和管理技术规定》(GB12999)(4)《地表水和污水检测技术规范》(HJ/T91)⑸《水污染物排放总量监测技术规范》(HJ/T92)(6)《城市排水流量堰槽测量标准》(CJ/T3008)(7)《可编程仪表的数字接口》(ANSI/IEEE488)⑻《重庆市固定污染源在线监测系统技术规范(试行)》(污水)1.3.2设计原则⑴排放口设计满足规范要求，排放口必须具备采样和测定条件，便于在线检测装置的安装。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载污水厂升级改造初步设计方案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容污水厂升级改造工程初步设计方案项目名称：xxxxx污水处理厂升级改造建设规模：30000m3/d方案范围：设计、土建、设备、施工及调试xxxxxxxxxxxxxxxxxxxxxxxxxxxx二0一一年三月目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc233165456" 目录PAGEREF _Toc233165456 \h 2HYPERLINK \l "_Toc233165457" 项目概述 PAGEREF_Toc233165457 \h 3HYPERLINK \l "_Toc233165458" 第一节概述 PAGEREF_Toc233165458 \h 3HYPERLINK \l "_Toc233165459" 1 项目名称 PAGEREF_Toc233165459 \h 3HYPERLINK \l "_Toc233165460" 2 项目建设单位 PAGEREF _Toc233165460 \h 3HYPERLINK \l "_Toc233165461" 3 项目背景 PAGEREF_Toc233165461 \h 3HYPERLINK \l "_Toc233165462" 第二节项目概况 PAGEREF _Toc233165462 \h 4HYPERLINK \l "_Toc233165463" 1 项目概况 PAGEREF_Toc233165463 \h 4HYPERLINK \l "_Toc233165464" 2 设计单位 PAGEREF_Toc233165464 \h 4HYPERLINK \l "_Toc233165465" 第二章设计依据、原则、范围及安全 PAGEREF _Toc233165465 \h 5HYPERLINK \l "_Toc233165466" 1 设计依据 PAGEREF_Toc233165466 \h 5HYPERLINK \l "_Toc233165467" 2 设计原则 PAGEREF_Toc233165467 \h 6HYPERLINK \l "_Toc233165468" 3 设计范围 PAGEREF_Toc233165468 \h 6HYPERLINK \l "_Toc233165469" 4 安全生产 PAGEREF_Toc233165469 \h 6HYPERLINK \l "_Toc233165470" 第三章污水处理工程技术方案PAGEREF _Toc233165470 \h 7HYPERLINK \l "_Toc233165471" 1 处理工艺流程方案 PAGEREF_Toc233165471 \h 7HYPERLINK \l "_Toc233165472" 2 设计说明及水质分析 PAGEREF _Toc233165472 \h 7HYPERLINK \l "_Toc233165473" 3 工艺选择 PAGEREF_Toc233165473 \h 9HYPERLINK \l "_Toc233165474" 4 设计工艺流程及设备选型 PAGEREF _Toc233165474 \h 11第四章供配电及自控系统 PAGEREF _Toc233165491 \h 23HYPERLINK \l "_Toc233165491" 第五章主要构（建）筑物一览表PAGEREF _Toc233165491 \h 30HYPERLINK \l "_Toc233165492" 第六章设备及材料表31HYPERLINK \l "_Toc233165493" 第七章工程估算36HYPERLINK \l "_Toc233165494" 1 工程估算汇总表36HYPERLINK \l "_Toc233165495" 2 运行成本分析36HYPERLINK \l "_Toc233165496" 3 初步设计平面布置图附件项目概述第一节概述项目名称xxxxx污水处理厂升级改造工程项目建设单位xxxx污水处理厂项目情况改造前采用三沟式氧化沟污水处理工艺，设计处理规模为3×104 m3/d，出水执行一级B标准本初步设计方案在原污水处理厂的基础上进行升级改造，处理出水由现行的《城镇污水处理厂污染物排放标准（GB/T18918-2002）》一级B类提高到一级A类。
污水改造升级工程方案一、工程概述污水改造升级工程主要包括污水处理设施的改造和升级、管网改造和维修、以及设施运行管理的提升等内容。
改造升级的目标是提高污水处理效率，减少对环境的污染，使排放的污水符合国家环保标准，并提高设施的运行效率和可靠性，减少维护成本。
二、设施改造升级1、污水处理设施的改造首先需要对现有的污水处理设施进行彻底的检查和评估，包括处理工艺、设备、管道等。
针对现有的问题和不足，制定相应的改造方案。
可能的改造方案包括但不限于：- 更新设备：更新老化、损坏或低效的设备，包括污水泵、曝气器、固液分离设备等；- 改善工艺：通过改善工艺以提高处理效率，比如添加新的处理工艺单元，优化氧化、沉淀和过滤等工艺；- 设备升级：提升设备性能，比如提高曝气机转速、增加污泥浓度；- 自动化控制系统：引进现代化的自动化控制系统，以提高运行效率和减少操作人员；- 安全改造：加强设施的安全性，防止意外事故发生。
2、管网改造和维修管网的改造和维修同样重要。
管网老化、堵塞、漏水等问题会导致污水堆积、泄漏，甚至影响设施的正常运行。
改造和维修的工作主要包括：- 管道更新：更新老化、腐蚀和损坏的污水管道，以减少泄漏和堵塞的风险；- 防止积水：调整管道坡度，加装污水泵，确保污水能够快速排放；- 检修井改造：对现有的检修井进行检修和改造，以加强设施的稳定性和可靠性。
三、设施运行管理的提升设施运行管理的提升是污水处理厂改造升级工程的另一个重要内容。
合理的运行管理可以有效降低设施的运行成本、提高设施的安全性和可靠性、并且减少对周围环境的影响。
提升设施运行管理的措施包括但不限于：- 建立健全的运行管理制度：建立和完善设施的运行管理制度，明确设施的运行和管理规定；- 增强设施运维力量：加强设施运维人员的培训和管理，提高运维人员的维修技能和安全意识；- 引进先进的运行管理技术：引进先进的设备监测和维修管理技术，实现设施的在线监测和远程维修；- 建立完善的应急响应机制：建立健全的设施故障和应急响应机制，以应对突发事件和意外事故。
污水处理厂改扩建提标升级项目污水处理工程设计方案1.1、原污水处理厂情况概述原污水处理厂设计处理规模600m3∕d,处理工艺为调节池+曝气池+沉淀池+人工湿地，设计出水水质达《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标，原设计进出水水质如下表：小城镇污水处理厂采用曝气预处理+人工湿地工艺，存在如下问题，其一，前段强化预处理效果不好时，后段人工湿地负荷增大，导致其出水效果差，其二，人工湿地长期运行容易堵塞，导致出水配水不均匀形成短流现场，其三，小城镇污水处理站人员运行维护工作稍有不到位，会导致出水不达标。
人工湿地在冬季的处理效果变差，上述几点综合导致现有污水出水不稳定。
污水通过格栅之后直接进入生物接触氧化池，经过曝气沉淀池后污水进入人工湿地，斜管沉淀池表面负荷1.6m3∕m2.h,排水不均负荷更大，导致出水沉淀效果差，容易堵塞后端的人工湿地,长期运行，出水效果较差，出水不能稳定达标排放。
1.2、改造工程设计进、出水水质改造工程设计之后污水排放执行《城镇污水处理厂污染物排放标准》(GB18918∙2002)一级A标，计进出水水质如下表:1.3,1.3.1处理工艺选择原则小城镇技术经济发展水平相对落后，污水处理厂应采用成熟可靠、经济适用的工艺技术。
最适合小城镇的污水处理工艺，不仅可以降低工程投资，还有利于污水处理厂的运行管理以及减少污水处理厂的常年运行费用，保证处理厂出水水质。
本工程进行工艺选择时遵循以下原则：(1)贯彻执行国家有关法规、规范和标准的规定，以及国家有关技术经济政策和行业发展方针，从我国的国情出发，针对小城镇的特点进行工艺选择。
(2)与所在镇的经济技术发展水平相适应，工艺技术可靠,投资省，运行费用低，操作管理方便。
(3)充分考虑各种污染物处理程度,确保处理后的污水达到排放标准。
(4)污水处理工程中产生的栅渣、污泥能够得到妥善处理,避免二次污染。
(5)严格执行国家对土地管理的有关规定，节约土地，提高土地的利用效率。

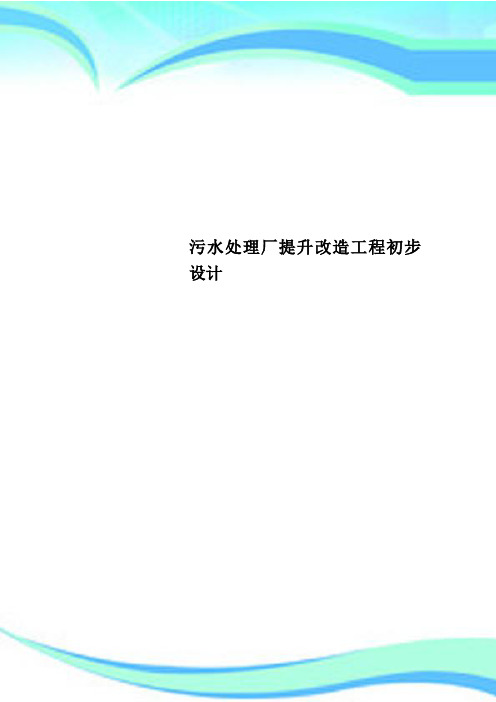

污水处理厂提升改造工程初步设计XX县污水处理厂提升改造工程初步设计第一册说明书设计编号XX省建筑标准设计研究院二O一O年七月目录前言 (1)第一章总论 (2)1.1编制依据、原则及规范 (2)1.2设计范围 (4)1.3项目背景 (4)第二章建设规模及要求 (10)2.1设计水量 (10)2.2进水水质 (10)2.3设计出水水质及污染物去除率和削减量 (10)2.4污泥处理要求 (12)第三章总图运输设计 (13)3.1 设计依据 (13)3.2 厂址位置 (13)3.3 厂址条件 (13)3.4 总平面布置 (15)第四章污水处理工艺设计 (17)4.1设计依据 (17)4.2污水处理工艺 (17)4.3污泥处理工艺 (20)4.4污水处理构筑物设计 (20)第五章土建设计 (25)5.1 建筑设计 (25)5.2 结构设计 (26)第六章供配电、通讯设计 (30)6.1 工程概况 (30)6.2 设计依据 (30)6.3 设计范围 (30)6.4 供电系统及设置 (31)6.5 总图部分 (34)第七章采暖通风设计 (35)7.1 工程概述 (35)7.2 设计范围 (35)7.3 设计依据 (35)7.4 室内外主要设计参数 (35)7.5 采暖系统设计 (36)7.6 通风系统设计 (36)7.7 室外热网设计 (36)7.8节能设计 (36)7.10 综合参数 (37)第八章机械设计 (38)8.1 设计原则 (38)8.3 设备选型 (39)第九章节能设计 (40)9.1 节能措施 (40)9.2 节能效果 (41)第十章环境保护及绿化 (42)10.1 设计依据 (42)10.2 采用的环境保护标准及范围 (42)10.3 主要污染源及污染物分析 (44)10.4 绿化 (44)第十一章劳动安全卫生及消防 (45)11.1 设计依据 (45)11.2 主要危害因素分析 (46)11.3 安全卫生防范措施 (46)11.4 消防 (48)第十二章人员编制、建设进度及经营管理 (51)12.1 运行维护措施 (51)12.2 污水处理厂的运营方式 (52)12.3 人员编制 (52)12.4 建设进度计划 (52)第十三章投资对比与成本分析 (54)13.1 投资对比 (54)13.2.2 成本费用 (55)13.3 环境效益分析 (56)第十四章设备材料清单 (57)14.1 工艺设备材料清单 (57)14.2 电气仪表设备清单 (62)前言XX县位于XX省西北部，XX地区北端，地处黄河流域中部，属晋西北黄土高原地区。
河南省某污水处理厂改造设计方案设计背景：随着经济的快速发展和人口的快速增加，河南省污水处理厂的处理能力已经无法满足日益增长的污水排放量。
为了提高污水处理厂的处理效率和水质出水标准，改造设计方案迫在眉睫。
一、改造目标：1.提高处理能力：通过改造，增加污水处理厂的处理能力，确保能够满足当地日益增长的污水排放量。
2.改善净水质量：通过改善处理设备，提高水质出水标准，确保达到相关环保标准，保护当地水环境。
3.节能减排：通过优化设计，减少能耗和排放量，实现节能减排，降低对环境的负担。
二、改造方案：1.升级处理设备：目前污水处理厂的处理设备老化，处理效率低。
通过引进新型处理设备，如生物滤池和膜分离设备等，提高处理效率，降低处理成本。
2.优化工艺流程：对原有的处理工艺进行调整和优化，加强预处理环节，增加污水分离和去除污泥等环节，提高处理效率和净化水质。
3.增加处理容量：通过扩建现有处理设备，增加处理容量，确保能够满足当地日益增长的污水排放量。
4.提高设备的稳定性和自动化水平：加强设备的运行监控，采用自动化控制系统，提高设备的稳定性和自动化程度，降低人工操作的错误率，提高处理效率。
三、改造措施：1.设备升级：购买高效的生物滤池和膜分离设备，替换老化的处理设备，提高处理效果，降低运行成本。
2.工艺优化：加强对原有处理工艺的研究，优化工艺流程，提高处理效率和净化水质。
3.扩建处理设备：根据市场需求和未来发展趋势，适时启动扩建处理设备的工程，增加处理容量。
4.引入先进的监控系统：购买先进的监控系统，实现对设备运行状态的实时监测和控制，提高设备的稳定性和自动化程度。
四、改造效益：1.提高处理能力：升级设备和工艺流程后，处理能力将大幅提高，能够满足日益增长的污水排放量需求。
2.改善净水质量：通过改造后的处理工艺，可以有效去除有害物质和悬浮物，提高水质出水标准，保护当地水环境。
3.节能减排：新设备的引入和工艺的优化，将大幅度减少能耗和排放量，实现节能减排，降低对环境的负担。
污水处理厂改造方案
改造污水处理厂可以采取以下方案：
1. 更新设备：首先，可以考虑更新污水处理厂的设备和技术。
例如，引入更先进的生物膜反应器技术或膜过滤技术来提高处理效率和水质。
还可以增加有机物去除工艺，如活性炭吸附等，以进一步提高处理效果。
2. 增加处理能力：根据污水排放量的变化和未来发展需求，可以考虑增加处理能力。
这可以通过扩建污水处理设备或增加处理设备的数量来实现。
3. 回收和再利用：在经济可行的情况下，可以考虑添加回收处理设备。
例如，添加一个生物气化系统来将有机物转化为能源，或者增加深度处理设备以生产可再利用的水资源。
4. 提高处理效果：通过优化工艺流程和加强管理控制，可以提高污水处理厂的处理效果。
例如，调整曝气系统，改变曝气方式来提高氧化效果；增加混凝剂投加量来提高固体沉降效果等。
5. 改善污泥处理：污水处理厂产生的污泥也需要得到处理和处置。
可以考虑引入更高效的污泥处理技术，如厌氧消化、干化或焚烧等，以减少污泥生成量和降低对环境的影响。
6. 建立监测和报告系统：建立完善的监测和报告系统，实时监测污水处理厂的运行状况，确保其正常运行和遵守排放标准。
同时，及时报告相关数据和问题，以便及时采取纠正措施。
以上是改造污水处理厂的一般方案，具体的方案应根据污水处理厂的实际情况和需求进行定制。
污水厂厂区改造工程方案1.引言随着城市化进程的加快，城市的人口数量不断增加，污水处理厂的厂区改造工程变得越来越重要。
相比之下，传统的污水处理厂往往面积较小，设备陈旧，处理效率低下，所以急需对其进行改造升级。
在这种情况下，我们提出了一项污水厂厂区改造工程方案，通过对现有污水厂的现状进行调研，重新规划厂区布局，更新设备，进行新建工程等综合措施，以提高污水处理效率，保障城市环境卫生。
2.现状调研2.1 厂区规划：现有的污水厂厂区面积有限，部分区域还有未开发利用的土地，整体布局规划不合理。
2.2 设备状况：部分设备老化严重，运行效率低下，需要进行更换。
2.3 厂区环境：厂区周边存在部分环境污染，需要进行环境治理。
2.4 运行情况：污水厂的日处理能力已经接近饱和，需要进行技术升级和设备更新。
3.厂区改造方案3.1 厂区规划：重新规划厂区布局，将未开发土地进行利用，扩大厂区面积，提高污水处理能力。
3.2 设备更新：对现有设备进行整体检修，更换老化设备，采用先进的污水处理技术，提高处理效率。
3.3 新建工程：在厂区内新建工程，增加处理设备，以满足城市污水处理需求。
3.4 环境治理：对厂区周边环境进行治理，减少对周边环境的影响。
4.具体工程方案4.1 厂区规划首先我们需要对现有的厂区进行测绘，确定土地利用情况，找出未开发的土地。
然后通过专业规划师的设计，对厂区进行重新规划布局，合理分配污水处理设备、办公区、生活区和绿化区等功能区域，提高厂区的利用效率。
4.2 设备更新针对现有的设备进行全面检修，对老化严重的设备进行更换，引进先进的污水处理设备和技术，提高污水处理效率和稳定性。
同时进行设备自动化控制改造，降低运营成本和提高运行效率。
4.3 新建工程根据城市发展需求，对现有污水处理设备进行扩建，增加处理设备和处理能力，确保对城市污水的有效处理。
新建工程需要进行全面的规划设计，并充分考虑与现有设施的配套效果，以满足未来城市污水处理的需求。
污水厂升级改造工程初步设计方案项目名称：污水处理厂升级改造建设规模：30000m3方案范围：设计、土建、设备、施工及调试二0一一年三月目录目录.......................................................... 错误！未指定书签。
第一章..........................................................................项目概述................................................ 错误！未指定书签。
第一节概述................................................... 错误！未指定书签。
1 项目名称............................................... 错误！未指定书签。
2 项目建设单位........................................... 错误！未指定书签。
3 项目背景............................................... 错误！未指定书签。
第二节项目概况............................................... 错误！未指定书签。
1 项目概况............................................... 错误！未指定书签。
2 设计单位............................................... 错误！未指定书签。
第二章设计依据、原则、范围及安全............................ 错误！未指定书签。
1 设计依据................................................ 错误！未指定书签。
2 设计原则............................................... 错误！未指定书签。
3 设计范围............................................... 错误！未指定书签。
4 安全生产............................................... 错误！未指定书签。
第三章污水处理工程技术方案.................................. 错误！未指定书签。
1 处理工艺流程方案....................................... 错误！未指定书签。
2 设计说明及水质分析..................................... 错误！未指定书签。
3 工艺选择............................................... 错误！未指定书签。
4 设计工艺流程及设备选型................................. 错误！未指定书签。
第四章供配电及自控系统...................................... 错误！未指定书签。
第五章主要构（建）筑物一览表................................ 错误！未指定书签。
第六章设备及材料表. (31)第七章工程估算 (36)1 工程估算汇总表 (36)2 运行成本分析 (36)3 初步设计平面布置图................................................... 附件第一章项目概述第一节概述1项目名称污水处理厂升级改造工程2项目建设单位污水处理厂3项目情况改造前采用三沟式氧化沟污水处理工艺，设计处理规模为3×104 m3，出水执行一级B标准本初步设计方案在原污水处理厂的基础上进行升级改造，处理出水由现行的《城镇污水处理厂污染物排放标准（18918-2002）》一级B类提高到一级A类。
第二节项目概况1项目概况本初步设计方案在原污水处理厂的基础上进行升级改造，处理出水由现行的《城镇污水处理厂污染物排放标准（18918-2002）》一级B类提高到一级A类。
本工程设计规模为3万m3，氧化沟出水水位一般较低,在改造设计中考虑设二次提升泵房提升水位。
提升泵房按平均日平均流量3万m3规模设计。
平均设计流量：30000m31250m3。
出水浓度平均为7-8 ，其余指标根据污水厂提供水质资料，现有出水中平均保持在20，4未进行测试。
考虑到目前污水厂进水水量不足设计的3万吨，出水较好的原因一是三沟式氧化沟的交替运行能去除一部分氨氮，二是水量不足增加了停留时间有利于改善水质。
根据污水厂计划，拟将西边约1.5万吨洗废水引入污水厂，可能将对污水厂造成冲击，故提标改造工程中的进水参照城镇污水处理厂污染物排放标准（18918-2002）一级B类标准执行，在改造工程方案中，进水按B类设计，如不能达到要求，由污水厂调整一期工艺满足进水要求。
具体进水水质如下：表1-1 污水处理厂改造工程设计进水水质表1-2 污水处理厂改造工程设计出水水质本项目预留空地最大为29.4m×12.1m，共两块，中间间隔厂区道路和污水管，距离约100m。
2设计单位本项目初步设计方案编制单位：。
第二章设计依据、原则、范围及安全1 设计依据《污水再生利用工程设计规范》（50335-2002）《城镇污水处理厂污染物排放标准》（18918-2002）《室外排水设计规范》（50014-2006）《曝气生物滤池工程技术规程》（ 265：2009）《城镇污水处理厂附属建筑和附属设备设计标准》（31-89）《混凝土结构设计规范》（50010-2002）《污水泵站设计规程》（08-23-91) 《给水排水制图标准》（50106-2001）《滤池气水冲洗设计规程》（ 50：93）《污水排入城市下水道水质标准》（3082-1999）《地面水环境质量标准》（1-1999）《城市杂用水水质》（ 18920—2002) 《砌体结构设计规范》（50003-2001）《建筑地基基础设计规范》（50007-2002）《建筑设计防火规范》（50016-2006）《城市排水工程规划规范》（50318-2000）《建筑地面设计规范》（50037-96）《工业企业噪音控制设计规范》（87-85）《给水排水工程构筑物结构设计规范》（50069-2002）《工业企业总平面设计规范》（50187-93）《10及以下变电所设计规范》（50053-94）《电力装置的继电保护和自动装置设计规范》（50060-92）《工业建筑防腐蚀设计规范》（50046-95）《城市污水处理厂工程质量验收规范》（50334-2002）《城市污水处理厂运行、维护及其安全技术规程》（60-94）《给水排水工程钢筋混凝土水池结构设计规程》（138:2002）2 设计原则2.1、符合性：执行国家有关环保政策、遵守国家有关法规、规范和标准，确保污水深度处理工艺满足招标文件要求的处理水量和出水水质；2.2、先进性：处理工艺及设备材料采用目前国内和国际上成熟稳定的技术和设备；2.3、可靠性：设计的工艺曾成功运用于其他同类工程中，实践证明性能质量可靠；2.4、经济性：在确保效果的前提下，本着投资节约、功效最佳的理念，采用占地节省、技术成熟、设备节能的处理工艺；2.5、美观性：布局合理，平面布局、竖向布置和功能分区服从工艺和场地要求,经济合理，工程外观设计新颖、美观、大方，贴近周围环境的建筑风格；2.6、易于维护性：系统自动化程度高，采用自动控制，实现人机界面可视化操作，既可降低维护人员劳动强度，又可节约人力资源；2.7、灵活性：构筑物和设备的配备能满足检修、部分停运等要求，控制方便、节约能耗；2.8、环保性：工程卫生条件好，可采取有效措施保证在今后工程的实施过程中和系统的运行使用中不会产生水、气、声、渣的二次污染。
3 设计范围本工程初步设计范围为从改造工程进水口至消毒池进水口的工程设计，消毒设备沿用原工程消毒设施,设计内容包括工艺段内的土建、工艺、设备、自控，不包括高压电气部分。
4 安全生产在改造工程投产试运行之前，须对管理人员和操作人员进行必要的岗位培训和安全教育，制定必要的安全操作规程和管理制度，以确保深度处理单元正常运行。
所有电气设备的安装、保护及建构筑物的防雷措施，均须满足有关规定、规范，以确保人身安全。
各控制室均有事故报警显示，当人员在现场手动操作时，自动方式将被锁定，以免误操作引起人身伤害。
在改造工程设计中采用操作管理简便的工艺，并配置先进的监测仪表和自动控制系统，提高自动化管理水平，减轻工人劳动强度。
第三章污水处理工程技术方案1 处理工艺流程方案1.1、工艺方案的选择原则改造工程处理单元能耗较低，运行维护费用低，本项目在设计过程中注重节能，从以下几方面尽量降低处理单元的运行费用：(1) 处理工艺优先选用能耗低的工艺。
本项目推荐采用工艺，曝气生物滤池中氧的利用率可达2030%，曝气需要量明显低于一般生物处理。
(2) 流程设计在深度处理单元工艺流程中，各处理构筑物之间尽可能紧凑布置，缩短管线，选用水头损失较小的进出水设备和配水设备，使水头损失降到最低限度，以降低整个深度处理单元的能耗。
(3)设备选用处理单元耗电量大的设备主要是污水污泥提升设备和曝气设备。
本项目中选用效率高、能耗低的潜水排污泵和三叶罗茨鼓风机。
1.2、平面布置原则1）功能分区明确，建筑物布置力求合理、紧凑；2）满足深度处理工艺流程要求，其管线布置短捷、顺畅；3）各构筑物之间的间距考虑各种管线施工、检修方便；4）考虑风向和建筑物朝向，尽量减轻污染、绿化美化环境。
1.3、高程设计改造工程处理构筑物的高程设计中从提升泵房（原污水厂出水）二次提升，重力流经及各处理构筑物，滤池出水进入消毒池处理后排入自然水体。
1.4、根据处理要求，在满足污水厂出水由一级B提升到一级A类水质的前提下，尽量减少占地面积、节省运行费用和工程投资。
2 设计说明及水质分析2.1、根据污水处理厂处理出水升级要求，改造工程进水为氧化沟出水，通过深度处理后达到一级A类标准。
2.2、进、出水水质分析污水处理能否采用生物处理方法，主要取决于污水在生物过程中自身营养能否平衡，相关的指标能否达到要求，还需对进水水质进行分析。
通过对设计进水水质进行分析。
可得知污水处理工程是否可采用生物处理工艺。
有关水质的计算结果见表4－2。
表3－1进水水质分析结果根据以上计算结果，现分析如下：1)5这一指标通常是用来鉴定污水可生化性的最简便易行的方法。
