剩余动作电流、剩余不动作电流

剩余电流动作保护器的一般要求(GB--)————————————————————————————————作者：————————————————————————————————日期：剩余电流动作保护器的一般要求（GB 6829－1995）GB 6829－1995引言本标准等效采用国际电工委员会IEC755《剩余电流动作保护装置的一般要求》及其修正文件IEC755Amend.1（1988－06）和IEC755Amend.2（1992－05）。

本标准采用了IEC755的全部内容，但对额定接通分断能力结合我国实际情况作了适当的修正和补充。

IEC755规定额定电流为50A及以下的剩余电流保护器的最小额定接通分断能力为500A，而本标准补充规定了额定电源为10A及以下的剩余电流保护器。

根据本标准编制工作组对农村剩余电流保护器运行情况的调查，农村家用剩余电流保护器安装场所约有76%预期短路电流在300A以下。

因而在本标准中增加了10A等级的剩余电流保护器，其额定接通分断能力最小值为300A。

而大于10A的剩余电流保护器，其额定接通分断能力仍与IEC755一致。

这样有利于剩余电流动作保护器的推广应用，而且也不降低产品的安全水平。

本标准规定的剩余电流保护器的动作特性是根据不同的保护要求确定的。

为了达到要求的保护水平，剩余电流保护器必须按有关的安装规程，例如GB13955－92《漏电保护器的安装和运行》的规定进行安装和运行。

1 主题内容与适用范围本标准规定了剩余电流动作保护器（漏电保护器）的一般要求。

包括：特性、正常工作条件、结构和性能要求、特性和性能的验证以及标志的要求。

本标准适用于交流额定电压至380V、额定电流至200A的剩余电流动作保护器（以下简称剩余电流保护器）。

本标准规定的剩余电流保护器主要功能是对有致命危险的人身触电提供间接接触保护。

额定剩余动作电流不超过0.03A的剩余电流保护器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。

剩余电流保护器的剩余电流动作参数剩余电流保护器是一种常见的电气保护设备，用于检测电路中的漏电情况并及时切断电源，以保障人身安全和设备正常运行。

剩余电流动作参数是指剩余电流保护器在漏电情况下的动作特性，包括动作电流、动作时间等。

本文将从剩余电流动作参数的意义、选择方法以及注意事项等方面进行探讨。

剩余电流动作参数的意义非常重大。

漏电是电气事故的主要原因之一，严重的漏电事故甚至会导致火灾和人员伤亡。

而剩余电流保护器的作用就是通过检测电路中的漏电情况，当漏电电流超过了设定的动作参数时，保护器会迅速切断电源，以防止漏电事故的发生。

因此，合理选择和设置剩余电流动作参数是确保电气设备安全运行的重要一环。

选择剩余电流动作参数需要考虑多个因素。

首先是动作电流的选择。

动作电流是指当电路中的漏电电流达到一定数值时，保护器开始动作切断电源。

一般来说，动作电流的选择应根据被保护设备的特性和电路的负载情况来确定。

例如，在家庭用电中，一般选择30mA的动作电流，而在工业用电中，可能需要更高的动作电流来适应大功率设备的需求。

另一个需要考虑的因素是动作时间。

动作时间是指保护器从检测到漏电电流超过动作电流到切断电源的时间。

动作时间的选择应根据被保护设备的特性和电路的需求来确定。

一般来说，对于一些对电压波动敏感的设备，需要较低的动作时间，以尽快切断电源，避免设备受损。

而对于一些对电压波动要求不那么严格的设备，可以适当放宽动作时间的要求。

除了动作电流和动作时间，还需要考虑保护器的灵敏度和抗干扰能力。

保护器的灵敏度是指保护器对漏电电流的检测能力，一般来说，保护器的灵敏度越高，对漏电的检测能力越强。

而抗干扰能力则是指保护器对外界干扰的抵抗能力，一般来说，保护器的抗干扰能力越强，对外界干扰的影响越小。

在选择剩余电流动作参数时，还需要注意以下几点。

首先是根据实际情况进行选择，不应盲目追求最高的灵敏度和最短的动作时间，而应根据被保护设备的特性和电路的负载情况来确定。

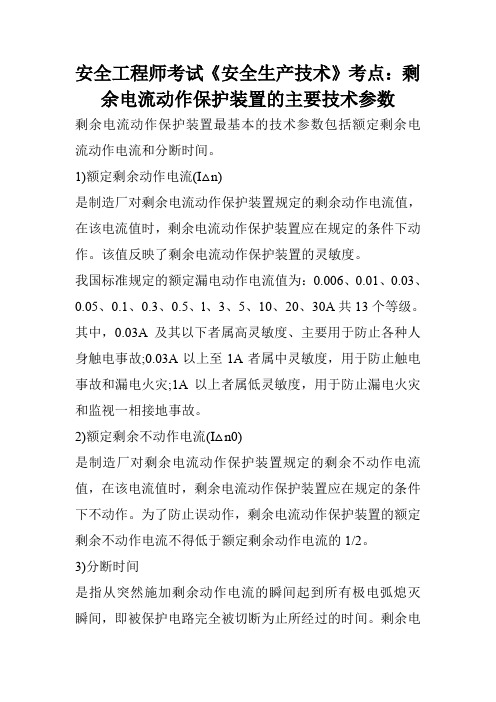

安全工程师考试《安全生产技术》考点：剩余电流动作保护装置的主要技术参数剩余电流动作保护装置最基本的技术参数包括额定剩余电流动作电流和分断时间。

1)额定剩余动作电流(I△n)是制造厂对剩余电流动作保护装置规定的剩余动作电流值，在该电流值时，剩余电流动作保护装置应在规定的条件下动作。

该值反映了剩余电流动作保护装置的灵敏度。

我国标准规定的额定漏电动作电流值为：0.006、0.01、0.03、0.05、0.1、0.3、0.5、l、3、5、10、20、30A共13个等级。

其中，0.03A及其以下者属高灵敏度、主要用于防止各种人身触电事故;0.03A以上至1A者属中灵敏度，用于防止触电事故和漏电火灾;1A以上者属低灵敏度，用于防止漏电火灾和监视一相接地事故。

2)额定剩余不动作电流(I△n0)是制造厂对剩余电流动作保护装置规定的剩余不动作电流值，在该电流值时，剩余电流动作保护装置应在规定的条件下不动作。

为了防止误动作，剩余电流动作保护装置的额定剩余不动作电流不得低于额定剩余动作电流的1/2。

3)分断时间是指从突然施加剩余动作电流的瞬间起到所有极电弧熄灭瞬间，即被保护电路完全被切断为止所经过的时间。

剩余电流动作保护装置根据分断时间的不同，分为一般型和延时型两种。

延时型剩余电流动作保护装置人为地设置于延时，以适应分级保护的需要，主要用于分级保护的首端，仅适用于I△n>0.03A的间接接触电击防护。

延时型剩余电流动作保护装置的延时时间优选值为：0.2、0.4、0.8、1、1.5、2s.分级保护时，延时型剩余电流动作保护装置延时时间的级差为0.2s。

我国标准规定的直接接触电击补充保护用剩余电流动作保护装置的最大分断时间见表2---5。

编辑推荐：注册安全工程师教材2015年注册安全工程师合格标准2015注册安全工程师成绩查询入口安全工程师考试零基础双师资高效通关。

GB13955-2005剩余电流动作保护装置安装和运行ttt001版规范2008-04-19 22:05:37 阅读63 评论2 字号：大中小TTT001制作，WORD版本网络首发，欢迎公益传播。

中华人民共和国国家标准GB13955-2005 2005-02-06发布剩余电流动作保护装置安装和运行Installation and operation of residual current operated protective devices2005-12-01施行代替GB13955-1992目次前言 (I)引言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4剩余电流保护装置的应用 (4)5剩余电流保护l装置的选川 (5)6剩余电流保护装置的安装 (7)7剩余电流保护装岢的运行和管理 (10)附录A(规范性附录)系统接地的型式…………………………………………………………………ll附录B(规范性附录)剩余电流保护装霞的额定值……………………………………………………l4附录C(资料性附录)分级保护方止参考模式图………………………………………………………”前言本标准的全部技术内容为强制性。

本标准是对GB 13955—1992(剩余电流保护装置安装和运行)的修订。

本标准与GB 13955—1992相比主要变化为：1.将标准的名称修订为《剩余电流动作保护装置安装和运行》，使本标准与国际同类标准名称一致，且与相关的国家标准如GB 6829《剩余电流动作保护器的一般要求》、GB 16916《家用和类似用途的不带过电流保护的剩余电流动作断路器》、GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》相统一。

将标准中的“保护器”改为“装置”，“装置”的范围是指具有剩余电流动作保护功能的系列设备，以使本标准名称更为确切，符合标准化要求。

2.修订了剩余电流动作保护装置的适用范围，强调保护装置仅适用于。

剩余电流动作保护装置的基本原理剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示对于单相线路，剩余电流就是该相的对地漏电电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

剩余电流动作保护装置是在规定条件下，当被保护电路中剩余电流超过设定值时，能自动断开电路或发出报警信号的继电保护装置。

剩余电流动作保护装置采用自动切断电源的保护原理。

在直接接触防护中作为防止电击危险的基本保护措施的附加保护；在间接接触防护中作为防止因接地故障使电气设备外露导电部分带有危险电压而引发电击危害或电气火灾危险的有限保护。

一、剩余电流动作保护装置的基本结构剩余电流动作保护装置主要由四个基本环节组成，即信号检测、信号处理、执行机构和试验装置。

零序电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流。

一般采用空心式的环形互感器，安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。

信号处理主要是电子电路，功能是对检测环节送来的信号进行放大、变换和比较等一系列处理后输出一个给执行机构通断的信号指令。

执行机构主要是一个脱扣器（交流接触器或断路器），功能是接受并执行通断指令，依靠可分离的触头来断开被保护的线路。

试验装置是一个用模拟发生剩余电流来简单的检测剩余电流动作保护装置是否有效的装置。

（见图1－1）进线N L1 L2 L3FT出线CT——零序电流互感器B——信号处理T——脱扣器F-试验装置图1－1二、剩余电流动作保护装置的工作原理当三相电路中没有发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流平衡时，通过剩余电流动作保护装置零序电流互感器电流的矢量和为零，即剩余电流值为零，剩余电流动作保护装置正常运行。

当三相电路中发生人身电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流动作保护装置的电流矢量和不为零，即剩余电流值不为零。

剩余电流动作保护装置安装与运行1 下列术语适用于GB 13955-2005《剩余电流动作保护装置的安装和运行》 (1) 直接接触 direct contact人体、家畜与带电导体的接触。

(2) 间接接触 indirect contact人体、家畜与故障情况下变为带电的设备外露可接近导体的接触。

(3) 剩余电流 (I) residual current ?流过剩余电流动作保护装置主回路电流瞬时值的矢量和(用有效值表示)。

(4) 剩余动作电流 residual operating current使剩余电流动作保护装置在规定条件下动作的剩余电流值。

(5) 额定剩余动作电流 (I) rated residual operating current ?n制造厂对剩余电流动作保护装置规定的剩余动作电流值，在该电流值时，剩余电流保护装置应在规定的条件下动作。

(6) 剩余不动作电流 residual non-operating current在小于或等于该电流时，剩余电流动作保护装置在规定条件下不动作的剩余电流值。

(7) 额定剩余不动作电流 (I) rated residual non-operatingcurrent ?no制造厂对剩余电流动作保护装置规定的剩余不动作电流值，在该电流值时，剩余电流保护装置在规定的条件下不动作。

(8) 接地故障电流 earth fault current由于绝缘故障而流入地的电流。

(9) 对地泄漏电流 earth leakage current无绝缘故障，从设备的带电部件流入地的电流。

(10) 剩余电流动作断路器 residual current operated circuit-peaker 用于接通、承载和分断正常工作条件下电流以及在规定条件下，当剩余电流达到一个规定值时，使触头断开的机械开关电器。

(11) 剩余电流动作继电器 residual current operated relay在规定的条件下，当剩余电流达到一个规定值时，发出动作指令的电器。

简析国家规范对剩余电流保护装置使用的几点要求摘要：在使用RCD的过程中，认真理解RCD的动作原理，并且根据国家相关规范的要求正确选型，合理配置，才能发挥RCD的作用，保护人民生命和设备的安全。

关键词：剩余电流动作保护装置；强制要求剩余电流动作保护装置(RCD)在20世纪80后在我国开始使用，它主要由检测元件(零序电流互感器)、中间环节(包括放大器、比较器和脱扣器等)、执行元件及试验元件等部分组成。

是防止人身电击伤害事故、电气火灾和电气设备损坏事故的有效措施。

《剩余电流动作保护装置安装和运行》（GB 13955-2005）对剩余电流动作保护装置进行了定义。

剩余电流动作保护装置是指电路中带电导线对地故障所产生的剩余电流超过规定值时，能够自动切断电源或报警的保护装置，包括各类带剩余电流保护功能的断路器、移动式剩余电流保护装置和剩余电流动作电气火灾监控系统、剩余电流继电器及其组合电器等。

一、为了合理的选择和使用剩余电流动作保护装置，《民用建筑电气设计规范》JGJ 16-2008、《低压配电系统设计规范》GB 50054-2011和《剩余电流动作保护装置安装和运行》（GB 13955-2005）在剩余电流动作保护装置的使用方面作出了详细的说明。

1、《剩余电流动作保护装置安装和运行》针对直接接触电击事故的防护、间接接触电击事故的防护方面作了强制要求1）对直接接触电击事故的防护：在直接接触电击事故的防护中，剩余电流动作保护装置只作为直接接触电击事故基本防护措施的补充防护措施（不包括对相与相、相与N线间形成的直接接触电击事故的保护）。

” 用于直接接触电击事故的防护时，应选用一般型（无延时）的剩余电流动作保护装置，其额定动作电流不超过30mA。

”2）对间接接触电击事故的防护间接接触电击事故防护措施的主要措施是采用自动切断电源的保护方式，以防止由于电气设备绝缘损坏发生接地故障时，电气设备的外露可接近导体持续带有危险电压而产生电击事故或电气设备损坏事故。

剩余电流动作保护器原理剩余电流动作保护器是电气保护设备中的一种，主要用于对电路中的漏电情况进行保护和控制。

其工作原理是依靠测量电路的总电流和零线电流之间的差值来判断是否存在漏电情况，并通过开关断路器来切断电路以保护人身安全和设备运行。

1. 剩余电流及漏电的概念剩余电流是指电路中通过负荷和绕组的总电流与零线电流之间的差值，通常用I△表示，其值等于总电流值与零线电流值之差。

在理想的电路中，总电流等于零线电流，I△为零。

但是在实际应用中，由于电路中存在的漏电现象，总电流与零线电流不一致，造成了剩余电流的产生。

漏电是指电路中由于绝缘损坏或其他原因导致电流泄漏到地面或其他接地容器中的现象。

漏电会导致电路的不稳定和设备的损坏，并对人身安全造成威胁。

我们需要通过剩余电流动作保护器来对电路中的漏电进行保护和控制。

2. 剩余电流动作保护器的工作原理剩余电流动作保护器主要由电流互感器、比例放大器、比较器和继电器等组成。

其工作过程如下：（1）电路连接：将剩余电流动作保护器与电路连接，其中电流互感器连接到电路的总电流端，另一端连接到剩余电流动作保护器的输入端；剩余电流动作保护器的输出端连接到断路器的触发线路。

（2）电流测量和放大：电流互感器将总电流和零线电流的变化转换为剩余电流信号，然后通过比例放大器进行放大，输出到比较器中。

（3）电流比较：比较器将放大后的信号与设定值进行比较，如果检测到剩余电流值超出设定值，则触发继电器，将信号传递给断路器。

（4）断路器动作：断路器在接收到信号后立即切断电路，保护人身安全和设备运行。

3. 剩余电流动作保护器的分类剩余电流动作保护器根据其应用的场合和特点可以分为不同的类型。

常见的剩余电流动作保护器包括以下几类：（1）依据应用场合：主要有家用型、工业型和船用型等不同应用场合的剩余电流动作保护器。

（2）依据材质：可以分为铝壳和塑料壳两种材质的剩余电流动作保护器。

（3）依据额定电流：依据额定电流的不同，可分为32A、63A、125A和250A等不同额定电流的剩余电流动作保护器。

剩余电流动作保护装置规范篇一：剩余电流动作保护装置剩余电流动作保护装置●建筑物内的导线使用年久失修，其绝缘层老化破损。

●建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。

●导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。

●娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐贴近易燃物；●电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。

●用户内部私拉乱扯线路，架设极不规范。

●线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。

●各种人为的破坏造成断线等。

接地故障引起电气火灾导线单相接地故障的现象一部分是显露的，如单相断线、导线搭接接地体。

而其中大部分故障现象是隐蔽的，这是因为导线的绝缘层的绝缘电阻不合格，由于绝缘电阻过大产生泄漏电流。

在泄漏电流集中流入大地点(接地体)便会发生高热，一旦在流入大地点有易燃物，经高温作用便会产生燃烧。

导线的泄漏电流一般为mA级，线路的过电流保护(过负荷保护和短路保护)无法动作发挥保护作用。

例如线路因过载使绝缘温度超过允许最高工作温度，绝缘老化加速，使绝缘水平降至规定值以下，如果没有外因触发，短路一般不会发生。

如果有外因触发，例如雷电引起的瞬态过电压，邻近大功率设备的操作过电压以及变电所高电压侧接地故障引起的暂态过电压等，则在此大幅值过电压冲击下，老化的绝缘将被击穿而燃弧短路。

过电压转眼消失，工频短路电弧却能长时间延续，这是因为电弧的高阻抗限制了短路电流，使断路器不能或不及时动作。

这类过电压多出现在带电导体与地之间，所以这种短路也多为接地故障。

短路的形成一般有两种，一是由导体间直接接触，短路点往往被熔焊的金属短路，另一种则是上述以电弧为通路的电弧性短路。

前者短路电流以若干kA计，金属线芯产生高温以至炽热，绝缘被剧烈氧化而自燃，起火危险甚大，但大短路电流能使断路瞬时动作切断电源，火灾往往得以避免。
