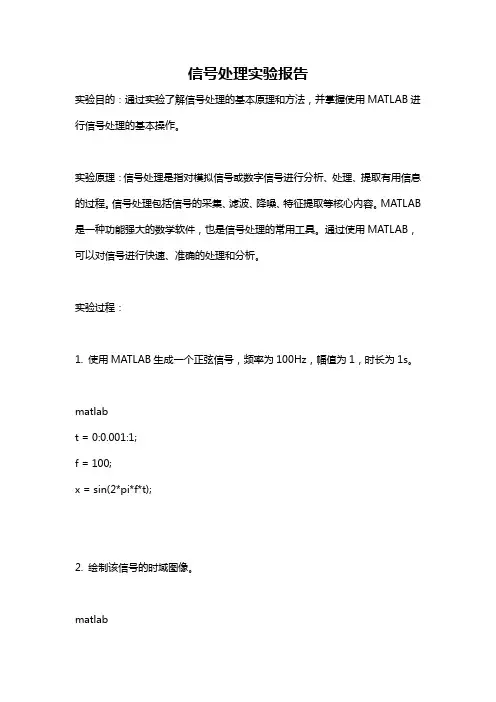

信号处理实验报告实验目的:通过实验了解信号处理的基本原理和方法,并掌握使用MATLAB进行信号处理的基本操作。
实验原理:信号处理是指对模拟信号或数字信号进行分析、处理、提取有用信息的过程。
信号处理包括信号的采集、滤波、降噪、特征提取等核心内容。
MATLAB 是一种功能强大的数学软件,也是信号处理的常用工具。
通过使用MATLAB,可以对信号进行快速、准确的处理和分析。
实验过程:1. 使用MATLAB生成一个正弦信号,频率为100Hz,幅值为1,时长为1s。
matlabt = 0:0.001:1;f = 100;x = sin(2*pi*f*t);2. 绘制该信号的时域图像。
matlabfigure;plot(t, x);xlabel('时间(s)');ylabel('幅值');title('正弦信号的时域图像');3. 使用MATLAB进行频谱分析。
matlabN = length(x);f = (0:N-1)*(1/N);X = fft(x);P = abs(X).^2/N;figure;plot(f,P);xlabel('频率(Hz)');ylabel('功率谱密度');title('信号的频谱图像');4. 对信号进行滤波,去除高频成分。
matlabfs = 1000;Wp = 200/(fs/2);Ws = 300/(fs/2);Rp = 3;Rs = 60;[n,Ws] = cheb2ord(Wp,Ws,Rp,Rs); [b,a] = cheby2(n,Rs,Ws);y = filter(b,a,x);figure;plot(t,y);xlabel('时间(s)');ylabel('幅值');title('去除高频成分后的信号');5. 对滤波后的信号进行降噪处理。

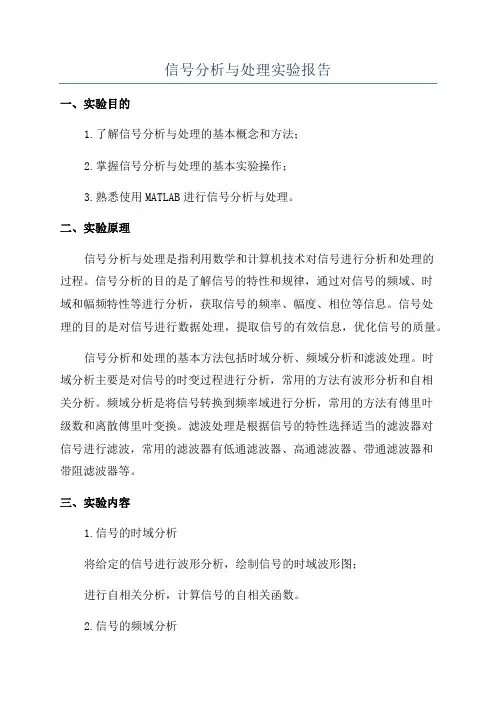

信号分析与处理实验报告一、实验目的1.了解信号分析与处理的基本概念和方法;2.掌握信号分析与处理的基本实验操作;3.熟悉使用MATLAB进行信号分析与处理。
二、实验原理信号分析与处理是指利用数学和计算机技术对信号进行分析和处理的过程。
信号分析的目的是了解信号的特性和规律,通过对信号的频域、时域和幅频特性等进行分析,获取信号的频率、幅度、相位等信息。
信号处理的目的是对信号进行数据处理,提取信号的有效信息,优化信号的质量。
信号分析和处理的基本方法包括时域分析、频域分析和滤波处理。
时域分析主要是对信号的时变过程进行分析,常用的方法有波形分析和自相关分析。
频域分析是将信号转换到频率域进行分析,常用的方法有傅里叶级数和离散傅里叶变换。
滤波处理是根据信号的特性选择适当的滤波器对信号进行滤波,常用的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
三、实验内容1.信号的时域分析将给定的信号进行波形分析,绘制信号的时域波形图;进行自相关分析,计算信号的自相关函数。
2.信号的频域分析使用傅里叶级数将信号转换到频域,绘制信号的频域图谱;使用离散傅里叶变换将信号转换到频域,绘制信号的频域图谱。
3.滤波处理选择合适的滤波器对信号进行滤波处理,观察滤波前后的信号波形和频谱。
四、实验步骤与数据1.时域分析选择一个信号进行时域分析,记录信号的波形和自相关函数。
2.频域分析选择一个信号进行傅里叶级数分析,记录信号的频谱;选择一个信号进行离散傅里叶变换分析,记录信号的频谱。
3.滤波处理选择一个信号,设计适当的滤波器对信号进行滤波处理,记录滤波前后的信号波形和频谱。
五、实验结果分析根据实验数据绘制的图像进行分析,对比不同信号在时域和频域上的特点。
观察滤波前后信号波形和频谱的变化,分析滤波效果的好坏。
分析不同滤波器对信号的影响,总结滤波处理的原理和方法。
六、实验总结通过本次实验,我们了解了信号分析与处理的基本概念和方法,掌握了信号分析与处理的基本实验操作,熟悉了使用MATLAB进行信号分析与处理。

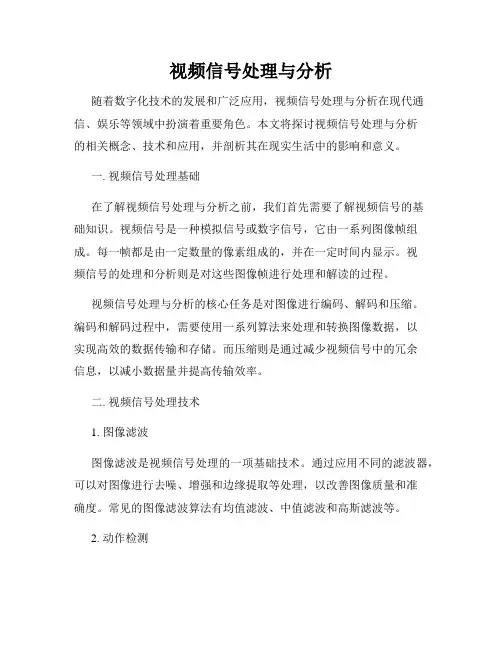

视频信号处理与分析随着数字化技术的发展和广泛应用,视频信号处理与分析在现代通信、娱乐等领域中扮演着重要角色。
本文将探讨视频信号处理与分析的相关概念、技术和应用,并剖析其在现实生活中的影响和意义。
一. 视频信号处理基础在了解视频信号处理与分析之前,我们首先需要了解视频信号的基础知识。
视频信号是一种模拟信号或数字信号,它由一系列图像帧组成。
每一帧都是由一定数量的像素组成的,并在一定时间内显示。
视频信号的处理和分析则是对这些图像帧进行处理和解读的过程。
视频信号处理与分析的核心任务是对图像进行编码、解码和压缩。
编码和解码过程中,需要使用一系列算法来处理和转换图像数据,以实现高效的数据传输和存储。
而压缩则是通过减少视频信号中的冗余信息,以减小数据量并提高传输效率。
二. 视频信号处理技术1. 图像滤波图像滤波是视频信号处理的一项基础技术。
通过应用不同的滤波器,可以对图像进行去噪、增强和边缘提取等处理,以改善图像质量和准确度。
常见的图像滤波算法有均值滤波、中值滤波和高斯滤波等。
2. 动作检测动作检测是视频信号处理与分析中的重要任务之一。
通过比较相邻帧的差异,可以检测出视频中的运动物体。
动作检测广泛应用于视频监控、运动分析和虚拟现实等领域。
3. 目标跟踪目标跟踪是视频信号处理中的关键技术之一。
它通过分析视频序列中的目标位置和运动轨迹,实现对目标的跟踪和识别。
目标跟踪在自动驾驶、智能交通和视频监控等领域具有重要作用。
4. 视频分割视频分割是将视频序列划分为不同的区域或对象的过程。
通过对图像内容、颜色、纹理和运动等特征的分析,可以实现视频序列的分割和识别。
视频分割在计算机视觉、医学图像处理和电影制作等领域得到广泛应用。
三. 视频信号处理与分析的应用1. 视频通信与传输视频信号处理与分析在视频通信与传输中发挥着至关重要的作用。
通过对视频信号的编码、解码和压缩处理,可以实现高质量的视频通话和视频流传输,并提供更好的用户体验。

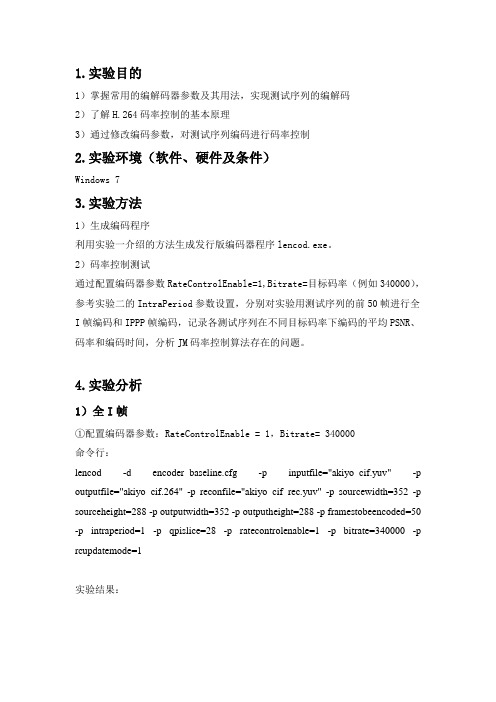

1.实验目的1)掌握常用的编解码器参数及其用法,实现测试序列的编解码2)了解H.264码率控制的基本原理3)通过修改编码参数,对测试序列编码进行码率控制2.实验环境(软件、硬件及条件)Windows 73.实验方法1)生成编码程序利用实验一介绍的方法生成发行版编码器程序lencod.exe。
2)码率控制测试通过配置编码器参数RateControlEnable=1,Bitrate=目标码率(例如340000),参考实验二的IntraPeriod参数设置,分别对实验用测试序列的前50帧进行全I帧编码和IPPP帧编码,记录各测试序列在不同目标码率下编码的平均PSNR、码率和编码时间,分析JM码率控制算法存在的问题。
4.实验分析1)全I帧①配置编码器参数:RateControlEnable = 1,Bitrate= 340000命令行:lencod -d encoder_baseline.cfg -p inputfile="akiyo_cif.yuv" -p outputfile="akiyo_cif.264" -p reconfile="akiyo_cif_rec.yuv" -p sourcewidth=352 -p sourceheight=288 -p outputwidth=352 -p outputheight=288 -p framestobeencoded=50 -p intraperiod=1 -p qpislice=28 -p ratecontrolenable=1 -p bitrate=340000 -p rcupdatemode=1实验结果:由以上结果得出,在目标码率为340000时,编码时间为27.287s,码率:678.67kbit/s ,平均PSNR :24.86841034②配置编码器参数:RateControlEnable = 1,Bitrate= 400000命令行:lencod -d encoder_baseline.cfg -p inputfile="akiyo_cif.yuv" -p outputfile="akiyo_cif.264" -p reconfile="akiyo_cif_rec.yuv" -p sourcewidth=352 -p sourceheight=288 -p outputwidth=352 -p outputheight=288 -p framestobeencoded=50 -p intraperiod=1 -p qpislice=28 -p ratecontrolenable=1 -p bitrate=400000 -p rcupdatemode=1实验结果:由以上结果得出,在目标码率为400000时,编码时间为27.287s,码率:678.67kbit/s,平均PSNR:24.86841034③配置编码器参数:RateControlEnable = 1,Bitrate= 240000命令行:lencod -d encoder_baseline.cfg -p inputfile="akiyo_cif.yuv" -p outputfile="akiyo_cif.264" -p reconfile="akiyo_cif_rec.yuv" -p sourcewidth=352 -p sourceheight=288 -p outputwidth=352 -p outputheight=288 -p framestobeencoded=50 -p intraperiod=1 -p qpislice=28 -p ratecontrolenable=1 -p bitrate=240000 -p rcupdatemode=1实验结果:由以上结果得出,在目标码率为240000时,编码时间为27.287s,码率:678.67kbit/s,平均PSNR:24.868410342)IPPP帧配置编码器参数:RateControlEnable = 1,Bitrate= 240000命令行:lencod -d encoder_baseline.cfg -p inputfile="akiyo_cif.yuv" -p outputfile="akiyo_cif.264" -p reconfile="akiyo_cif_rec.yuv" -p sourcewidth=352 -p sourceheight=288 -p outputwidth=352 -p outputheight=288 -p framestobeencoded=50 -p intraperiod=0 -p qpislice=28 -p ratecontrolenable=1 -p bitrate=240000 -p rcupdatemode=1实验结果:IPPP帧:编码时间:6312.332 码率:237.42kbit/s PSNR:36.804383673)数据分析全I帧不同目标码率下的数据如下表:All intra coding目标码率Bitrate(kbps)MSE(Y)MSE(U)MSE(V)MSE(平均)PSNR 340000 670.6718.3718.78323 5.0843814.5586016724.86841034 400000 670.6718.3718.78323 5.0843814.5586016724.86841034 240000 670.6718.3718.78323 5.0843814.5586016724.86841034分析以上数据结果:(1)JM码率控制算法存在的问题:在全I帧和IPPP帧编码中,调整目标码率,但码率没有变化。

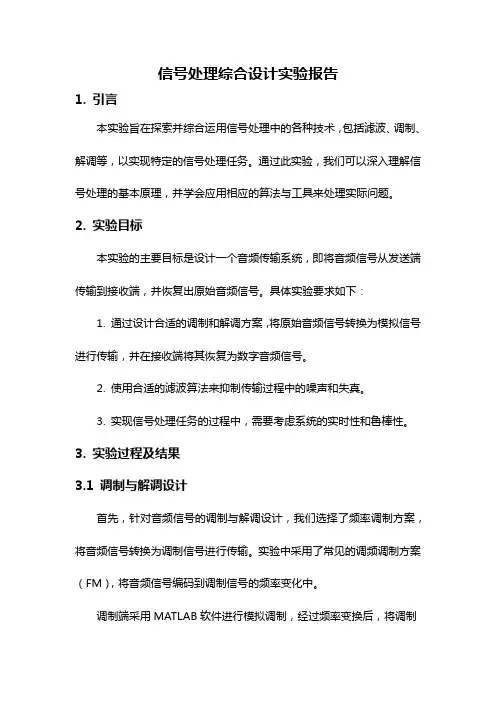

信号处理综合设计实验报告1. 引言本实验旨在探索并综合运用信号处理中的各种技术,包括滤波、调制、解调等,以实现特定的信号处理任务。
通过此实验,我们可以深入理解信号处理的基本原理,并学会应用相应的算法与工具来处理实际问题。
2. 实验目标本实验的主要目标是设计一个音频传输系统,即将音频信号从发送端传输到接收端,并恢复出原始音频信号。
具体实验要求如下:1. 通过设计合适的调制和解调方案,将原始音频信号转换为模拟信号进行传输,并在接收端将其恢复为数字音频信号。
2. 使用合适的滤波算法来抑制传输过程中的噪声和失真。
3. 实现信号处理任务的过程中,需要考虑系统的实时性和鲁棒性。
3. 实验过程及结果3.1 调制与解调设计首先,针对音频信号的调制与解调设计,我们选择了频率调制方案,将音频信号转换为调制信号进行传输。
实验中采用了常见的调频调制方案(FM),将音频信号编码到调制信号的频率变化中。
调制端采用MATLAB软件进行模拟调制,经过频率变换后,将调制信号通过声卡输出到接收端。
接收端通过声卡输入获取调制信号,并进行解调以还原出音频信号。
实验结果表明,经过调制和解调后,音频信号仍然能够保持较高的还原度,信号质量较好。
3.2 滤波算法设计由于传输过程中可能会引入一定的噪声和失真,为了提高信号质量,我们在接收端引入了滤波算法,以抑制噪声和失真。
实验中我们采用了数字滤波器设计技术,通过设计合适的滤波器来实现信号的去噪和失真抑制。
具体而言,我们采用了低通滤波器来滤除超出音频频带的高频成分,并采用均衡化滤波器来补偿传输过程中的频率响应差异。
实验结果显示,引入滤波算法后,信号质量得到了进一步提升,噪声和失真被有效地抑制了。
3.3 系统实时性与鲁棒性分析在实验过程中,我们需要关注系统的实时性和鲁棒性。
实时性要求系统能够在实际应用场景中及时响应,而鲁棒性则要求系统能够在不稳定环境下稳定工作。
根据实验结果,我们发现整个音频传输系统的实时性较高,信号处理的延迟较小,音频可以实时传输和恢复。

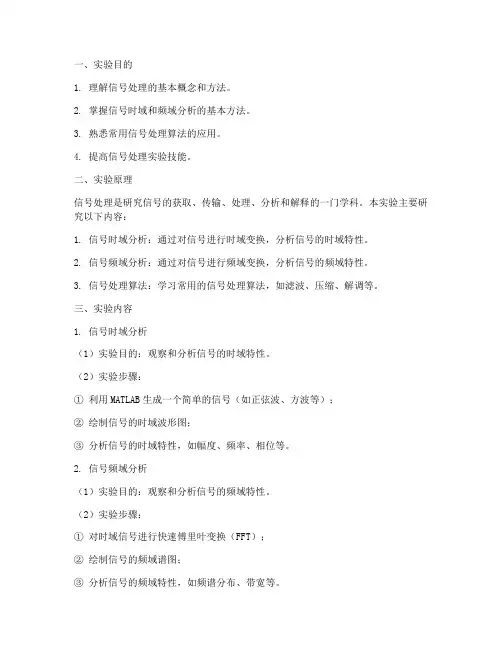

一、实验目的1. 理解信号处理的基本概念和方法。
2. 掌握信号时域和频域分析的基本方法。
3. 熟悉常用信号处理算法的应用。
4. 提高信号处理实验技能。
二、实验原理信号处理是研究信号的获取、传输、处理、分析和解释的一门学科。
本实验主要研究以下内容:1. 信号时域分析:通过对信号进行时域变换,分析信号的时域特性。
2. 信号频域分析:通过对信号进行频域变换,分析信号的频域特性。
3. 信号处理算法:学习常用的信号处理算法,如滤波、压缩、解调等。
三、实验内容1. 信号时域分析(1)实验目的:观察和分析信号的时域特性。
(2)实验步骤:① 利用MATLAB生成一个简单的信号(如正弦波、方波等);② 绘制信号的时域波形图;③ 分析信号的时域特性,如幅度、频率、相位等。
2. 信号频域分析(1)实验目的:观察和分析信号的频域特性。
(2)实验步骤:① 对时域信号进行快速傅里叶变换(FFT);② 绘制信号的频域谱图;③ 分析信号的频域特性,如频谱分布、带宽等。
3. 信号处理算法(1)实验目的:掌握常用信号处理算法的应用。
(2)实验步骤:① 对信号进行滤波处理,如低通滤波、高通滤波等;② 对信号进行压缩处理,如均方根压缩、对数压缩等;③ 对信号进行解调处理,如幅度解调、相位解调等。
四、实验结果与分析1. 信号时域分析结果(1)正弦波信号的时域波形图显示了信号的幅度、频率和相位。
(2)方波信号的时域波形图显示了信号的幅度、频率和相位。
2. 信号频域分析结果(1)正弦波信号的频域谱图显示了信号的频率成分。
(2)方波信号的频域谱图显示了信号的频率成分。
3. 信号处理算法结果(1)低通滤波处理后的信号降低了高频成分,保留了低频成分。
(2)均方根压缩处理后的信号降低了信号的动态范围,提高了信噪比。
(3)幅度解调处理后的信号恢复了原始信号的幅度信息。
五、实验结论通过本次实验,我们掌握了信号处理的基本概念和方法,熟悉了信号时域和频域分析的基本方法,了解了常用信号处理算法的应用。

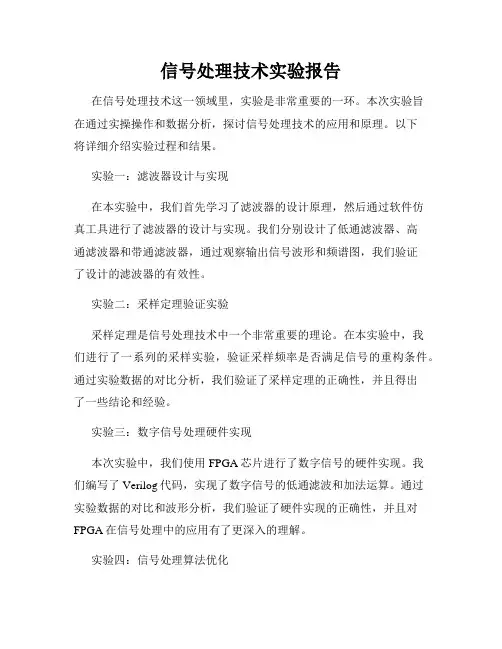

信号处理技术实验报告在信号处理技术这一领域里,实验是非常重要的一环。
本次实验旨在通过实操操作和数据分析,探讨信号处理技术的应用和原理。
以下将详细介绍实验过程和结果。
实验一:滤波器设计与实现在本实验中,我们首先学习了滤波器的设计原理,然后通过软件仿真工具进行了滤波器的设计与实现。
我们分别设计了低通滤波器、高通滤波器和带通滤波器,通过观察输出信号波形和频谱图,我们验证了设计的滤波器的有效性。
实验二:采样定理验证实验采样定理是信号处理技术中一个非常重要的理论。
在本实验中,我们进行了一系列的采样实验,验证采样频率是否满足信号的重构条件。
通过实验数据的对比分析,我们验证了采样定理的正确性,并且得出了一些结论和经验。
实验三:数字信号处理硬件实现本次实验中,我们使用FPGA芯片进行了数字信号的硬件实现。
我们编写了Verilog代码,实现了数字信号的低通滤波和加法运算。
通过实验数据的对比和波形分析,我们验证了硬件实现的正确性,并且对FPGA在信号处理中的应用有了更深入的理解。
实验四:信号处理算法优化在这个实验中,我们学习了常见的信号处理算法,比如快速傅里叶变换(FFT)和小波变换。
我们通过对算法的原理和实现细节进行分析,并尝试对算法进行优化。
通过实验数据的对比和性能测试,我们得出了一些优化算法的结论,为实际应用提供了指导。
总结:通过本次实验,我们深入了解了信号处理技术的基本原理和应用。
我们通过实操操作和数据分析,掌握了一定的实验技能,并且对信号处理技术有了更深入的认识。
希望在以后的学习和工作中能够更好地运用所学的知识,为信号处理技术的发展做出贡献。

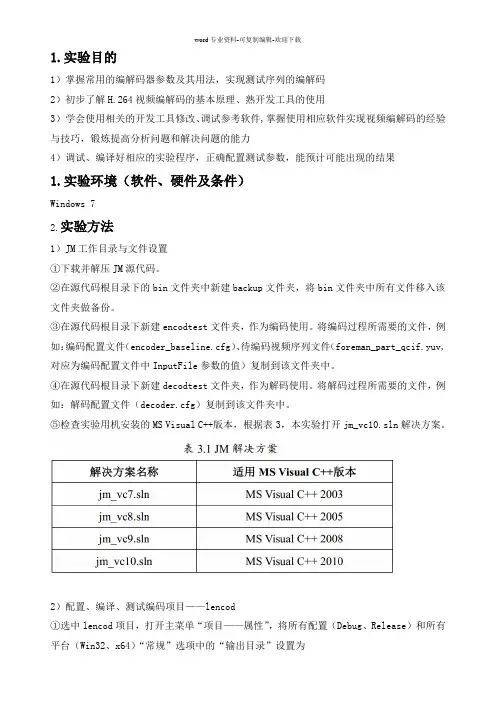

1.实验目的1)掌握常用的编解码器参数及其用法,实现测试序列的编解码2)初步了解H.264视频编解码的基本原理、熟开发工具的使用3)学会使用相关的开发工具修改、调试参考软件,掌握使用相应软件实现视频编解码的经验与技巧,锻炼提高分析问题和解决问题的能力4)调试、编译好相应的实验程序,正确配置测试参数,能预计可能出现的结果1.实验环境(软件、硬件及条件)Windows 72.实验方法1)JM工作目录与文件设置①下载并解压JM源代码。
②在源代码根目录下的bin文件夹中新建backup文件夹,将bin文件夹中所有文件移入该文件夹做备份。
③在源代码根目录下新建encodtest文件夹,作为编码使用。
将编码过程所需要的文件,例如:编码配置文件(encoder_baseline.cfg)、待编码视频序列文件(foreman_part_qcif.yuv,对应为编码配置文件中InputFile参数的值)复制到该文件夹中。
④在源代码根目录下新建decodtest文件夹,作为解码使用。
将解码过程所需要的文件,例如:解码配置文件(decoder.cfg)复制到该文件夹中。
⑤检查实验用机安装的MS Visual C++版本,根据表3,本实验打开jm_vc10.sln解决方案。
2)配置、编译、测试编码项目——lencod①选中lencod项目,打开主菜单“项目——属性”,将所有配置(Debug、Release)和所有平台(Win32、x64)“常规”选项中的“输出目录”设置为“.\bin\$(Configuration)_$(Platform)\”;将“调试”选项中“工作目录”设置为“.\encodtest”,在“命令参数”中设置要使用的解码配置文件,例如:“-dencoder_baseline.cfg”,然后确定修改。
②选中lencod工程,选择鼠标右键菜单“设为启动项目”。
③打开主菜单“生成--批生成”,勾选所有的lencod项目,点击生成后,将会在主目录bin 文件夹的Debug_Win32/x64文件夹及Release_Win32/x64文件夹下生成Win32/x64平台的调试版(运行速度慢)和发行版(运行速度快)编码器程序lencod.exe。

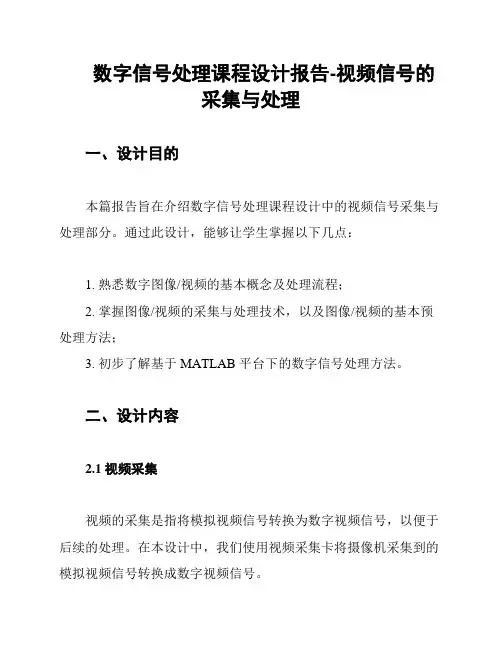

数字信号处理课程设计报告-视频信号的
采集与处理
一、设计目的
本篇报告旨在介绍数字信号处理课程设计中的视频信号采集与处理部分。
通过此设计,能够让学生掌握以下几点:
1. 熟悉数字图像/视频的基本概念及处理流程;
2. 掌握图像/视频的采集与处理技术,以及图像/视频的基本预处理方法;
3. 初步了解基于 MATLAB 平台下的数字信号处理方法。
二、设计内容
2.1 视频采集
视频的采集是指将模拟视频信号转换为数字视频信号,以便于后续的处理。
在本设计中,我们使用视频采集卡将摄像机采集到的模拟视频信号转换成数字视频信号。
2.2 视频信号的处理
在视频信号采集后,我们需要对其进行处理。
在本次设计中,我们将采用 MATLAB 对视频信号进行处理。
具体步骤如下:
1. 视频读入与显示:使用 MATLAB 读入视频文件,并将其显示在界面上;
2. 视频帧差法背景分离:基于图像的连续性,将视频序列中某一时刻与前一时刻的画面比较,得到图像差分帧,从而分离视频序列中运动的物体部分和静止的背景部分;
3. 水印添加:将自定义水印添加到视频中,以检验图像处理算法的实际效果;
4. 视频保存:将处理过后的视频保存成一个新的文件。
三、实验结果
我们将设计所涉及的视频处理方法编写成 MATLAB 代码,并对一段测试视频进行处理。
最终,我们获得了处理后的视频文件以及相关处理结果,验证了所设计算法的正确性。
四、小结
通过本次实验,我们对数字信号处理课程中的视频信号采集与处理有了更深入的了解,并掌握了一些基于 MATLAB 平台下的图像/视频处理方法,能够为后续的学习和研究打下坚实基础。

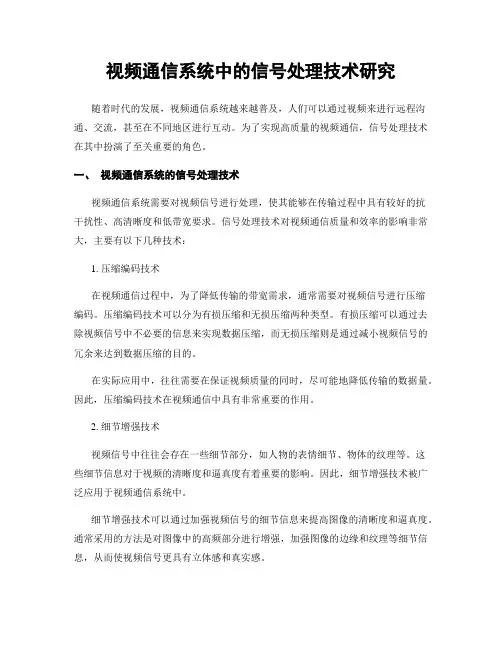

视频通信系统中的信号处理技术研究随着时代的发展,视频通信系统越来越普及,人们可以通过视频来进行远程沟通、交流,甚至在不同地区进行互动。
为了实现高质量的视频通信,信号处理技术在其中扮演了至关重要的角色。
一、视频通信系统的信号处理技术视频通信系统需要对视频信号进行处理,使其能够在传输过程中具有较好的抗干扰性、高清晰度和低带宽要求。
信号处理技术对视频通信质量和效率的影响非常大,主要有以下几种技术:1. 压缩编码技术在视频通信过程中,为了降低传输的带宽需求,通常需要对视频信号进行压缩编码。
压缩编码技术可以分为有损压缩和无损压缩两种类型。
有损压缩可以通过去除视频信号中不必要的信息来实现数据压缩,而无损压缩则是通过减小视频信号的冗余来达到数据压缩的目的。
在实际应用中,往往需要在保证视频质量的同时,尽可能地降低传输的数据量。
因此,压缩编码技术在视频通信中具有非常重要的作用。
2. 细节增强技术视频信号中往往会存在一些细节部分,如人物的表情细节、物体的纹理等。
这些细节信息对于视频的清晰度和逼真度有着重要的影响。
因此,细节增强技术被广泛应用于视频通信系统中。
细节增强技术可以通过加强视频信号的细节信息来提高图像的清晰度和逼真度。
通常采用的方法是对图像中的高频部分进行增强,加强图像的边缘和纹理等细节信息,从而使视频信号更具有立体感和真实感。
3. 去噪技术在视频通信过程中,视频信号往往会受到各种噪声的干扰,如加性噪声、多路信号干扰等。
这些噪声会影响视频的清晰度和质量,因此,去噪技术也成为了视频通信中不可或缺的技术之一。
去噪技术可以通过降低视频信号中的噪声水平,提高图像的清晰度和质量,从而使得视频通信更加稳定和清晰。
去噪技术主要包括空域和频域两种方法,分别可以对视频信号进行时域和频域的滤波处理。
二、视频通信系统中信号处理技术的应用视频通信系统中的信号处理技术可应用于多种场景,下面分别介绍一下:1. 视频会议在视频会议中,信号处理技术可以通过压缩编码技术降低传输的数据量,使得传输可以更快速和稳定。
中南大学实验报告(实验一)实验名称 JM代码编译与编解码参数配置课程名称视频信号处理姓名:杨慧成绩:__________________ 班级:电子信息工程1301班学号: 0903130117 日期: 2016.6.10 地点:综合实验楼备注:1.实验目的1)掌握常用的编解码器参数及其用法,实现测试序列的编解码2)初步了解H.264视频编解码的基本原理、熟开发工具的使用3)学会使用相关的开发工具修改、调试参考软件,掌握使用相应软件实现视频编解码的经验与技巧,锻炼提高分析问题和解决问题的能力4)调试、编译好相应的实验程序,正确配置测试参数,能预计可能出现的结果2.实验环境(软件、硬件及条件)Windows 73.实验方法1)JM工作目录与文件设置①下载并解压JM源代码。
②在源代码根目录下的bin文件夹中新建backup文件夹,将bin文件夹中所有文件移入该文件夹做备份。
③在源代码根目录下新建encodtest文件夹,作为编码使用。
将编码过程所需要的文件,例如:编码配置文件(encoder_baseline.cfg)、待编码视频序列文件(foreman_part_qcif.yuv,对应为编码配置文件中InputFile参数的值)复制到该文件夹中。
④在源代码根目录下新建decodtest文件夹,作为解码使用。
将解码过程所需要的文件,例如:解码配置文件(decoder.cfg)复制到该文件夹中。
⑤检查实验用机安装的MS Visual C++版本,根据表3,本实验打开jm_vc10.sln 解决方案。
2)配置、编译、测试编码项目——lencod①选中lencod项目,打开主菜单“项目——属性”,将所有配置(Debug、Release)和所有平台(Win32、x64)“常规”选项中的“输出目录”设置为“.\bin\$(Configuration)_$(Platform)\”;将“调试”选项中“工作目录”设置为“.\encodtest”,在“命令参数”中设置要使用的解码配置文件,例如:“-d encoder_baseline.cfg”,然后确定修改。
②选中lencod工程,选择鼠标右键菜单“设为启动项目”。
③打开主菜单“生成--批生成”,勾选所有的lencod项目,点击生成后,将会在主目录bin文件夹的Debug_Win32/x64文件夹及Release_Win32/x64文件夹下生成Win32/x64平台的调试版(运行速度慢)和发行版(运行速度快)编码器程序lencod.exe。
打开主菜单“生成--配置管理器”,将活动解决方案配置和平台分别设置为Release何Win32,执行调试完成编码。
此时会在源代码根目录下的encodtest文件夹中生成几个新文件,其中test.264(对应编码配置文件中OutputFile参数的值)即为压缩码流文件。
3)配置、编译、测试解码项目--ldecod①选中ldecod项目,打开主菜单“项目——属性”,将所有配置(Debug、Release)和所有平台(Win32、x64)“常规”选项中的“输出目录”设置为“.\bin\$(Configuration)_$(Platform)\”;将“调试”选项中“工作目录”设置为“.\decodtest”,在“命令参数”中设置要使用的解码配置文件,例如:“ decoder.cfg”,然后确定修改。
②将编码生成的压缩码流文件test.24复制到decodtest文件夹中。
③选中lencod工程,选择鼠标右键菜单“设为启动项目”。
④打开主菜单“生成--批生成”,勾选所有的ldecod项目,点击生成后,将会在主目录bin文件夹的Debug_Win32/x64文件夹及Release_Win32/x64文件夹下生成Win32/x64平台的调试版(运行速度慢)和发行版(运行速度快)编码器程序ldecod.exe。
打开主菜单“生成--配置管理器”,将活动解决方案配置和平台分别设置为Release何Win32,执行调试完成编码。
此时会在源代码根目录下的decodtest文件夹中生成几个新文件,其中test_dec.yuv(对应解码配置文件中OutputFile参数)即为解码文件。
4)阅读JM源代码根目录下的Readme.txt文档以及根目录下doc文件夹中的JM Reference Softw Manu.pdf文档,掌握JM编解码程序命令行参数的详细用法以及常用的配置参数意义。
①编码:lencod.exe [-h] [-d default-file] [-f file] [-p parameter=value] 编解码配置文件encoder_baseline.cfg中的重要参数如下:②解码器:ldecod.exe [-h] [-d default-file] [-f file] [-pparameter=value]解码器配置文件decoder.cfg如下:5)分别使用修改编解码cfg配置文件和命令行-p参数的两种方式显现课程用测试序列前20帧的baseline档编解码,要求:码流文件名(name.264)和重建文件名(name.rec.yuv)与测试序列(name.yuv)一致;给出修改的配置文件内容和完整的编解码命令行参数。
4.实验分析1)编码①修改的配置文件内容------------------------------- JM 18.6 (FRExt) -------------------------------Input YUV file : akiyo_cif.yuvOutput H.264 bitstream : akiyo_cif.264Output YUV file : akiyo_cif_rec.yuvYUV Format : YUV 4:2:0Frames to be encoded : 50Freq. for encoded bitstream : 30.00PicInterlace / MbInterlace : 0/0Transform8x8Mode : 0ME Metric for Refinement Level 0 : SADME Metric for Refinement Level 1 : Hadamard SADME Metric for Refinement Level 2 : Hadamard SADMode Decision Metric : Hadamard SADMotion Estimation for components : YImage format : 352x288 (352x288)Error robustness : OffSearch range : 32Total number of references : 5References for P slices : 5References for B slices (L0, L1) : 5, 1Sequence type : IPPP (QP: I 28, P 28)Entropy coding method : CA VLCProfile/Level IDC : (66,40)Motion Estimation Scheme : Fast Full SearchSearch range restrictions : noneRD-optimized mode decision : usedData Partitioning Mode : 1 partitionOutput File Format : H.264/A VC Annex B Byte Stream Format-------------------------------------------------------------------------------②编码命令行lencod -d encoder_baseline.cfg -p inputfile="akiyo_cif.yuv" -p outputfile="akiyo_cif.264" -p reconfile="akiyo_cif_rec.yuv" -p sourcewidth=352 -p sourceheight=288 -p outputwidth=352 -p outputheight=288 -p framestobeencoded=20③实验结果2)解码①修改的配置文件内容----------------------------- JM 18.6 (FRExt) -------------------------------------------------------------------------------------------------------Input H.264 bitstream : akiyo_cif.264Output decoded YUV : akiyo_cif_rec.yuvInput reference file : test_rec.yuv②解码命令行ldecod -d decoder.cfg -p inputfile="akiyo_cif.264" -p outputfile="akiyo_cif_rec.yuv"③实验结果5.实验结论中南大学实验报告(实验二)实验名称帧内与帧间编码测试________课程名称视频信号处理姓名:杨慧成绩:__________________ 班级:电子信息工程1301班学号: 0903130117 日期: 2016.6.10 地点:综合实验楼备注:1.实验目的1)掌握常用的编解码器参数及其用法,实现测试序列的编解码2)了解H.264帧内、帧间编码的基本原理3)通过设置编码参数,对测试序列进行帧内、帧间编码5)学会使用相关的开发工具修改、调试参考软件,掌握使用相应软件实现视频编解码的经验与技巧,锻炼提高分析问题和解决问题的能力2.实验环境(软件、硬件及条件)Windows 73.实验方法利用实验一介绍的生成发行版编码器程序lencod.exe,通过配置编码器参数,分别对实验用测试序列的钱50帧进行全I帧编码额IPPP帧编码。
1)设置编码参数IntraPeriod=1,QPISlice=28、32、36、40实现全I帧编码,分别记录各测试序列在不同QP下编码的平均PSNR、码率和编码时间,画出各序列编码的R-D(率失真)曲线。
2)设置编码参数IntraPeriod=0,QPISlice=28、32、36、40实现IPPP帧编码,分别记录各测试序列在不同QP下编码的平均PSNR、码率和编码时间,画出各序列编码的R-D曲线。
