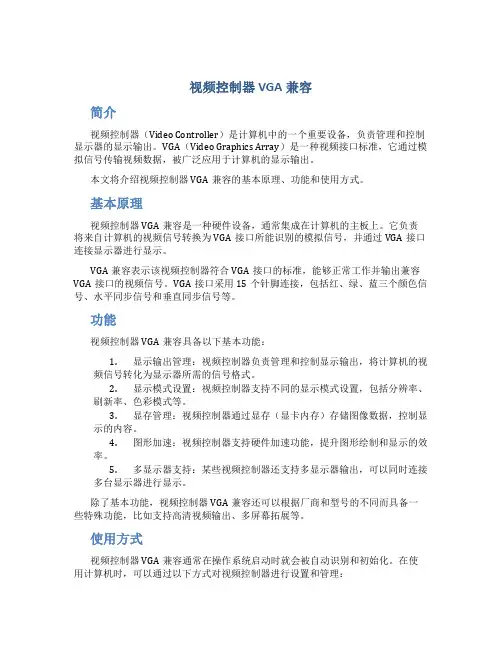

视频控制器 VGA兼容简介视频控制器（Video Controller）是计算机中的一个重要设备，负责管理和控制显示器的显示输出。
VGA（Video Graphics Array）是一种视频接口标准，它通过模拟信号传输视频数据，被广泛应用于计算机的显示输出。
本文将介绍视频控制器 VGA兼容的基本原理、功能和使用方式。
基本原理视频控制器 VGA兼容是一种硬件设备，通常集成在计算机的主板上。
它负责将来自计算机的视频信号转换为VGA接口所能识别的模拟信号，并通过VGA接口连接显示器进行显示。
VGA兼容表示该视频控制器符合VGA接口的标准，能够正常工作并输出兼容VGA接口的视频信号。
VGA接口采用15个针脚连接，包括红、绿、蓝三个颜色信号、水平同步信号和垂直同步信号等。
功能视频控制器 VGA兼容具备以下基本功能：1.显示输出管理：视频控制器负责管理和控制显示输出，将计算机的视频信号转化为显示器所需的信号格式。
2.显示模式设置：视频控制器支持不同的显示模式设置，包括分辨率、刷新率、色彩模式等。
3.显存管理：视频控制器通过显存（显卡内存）存储图像数据，控制显示的内容。
4.图形加速：视频控制器支持硬件加速功能，提升图形绘制和显示的效率。
5.多显示器支持：某些视频控制器还支持多显示器输出，可以同时连接多台显示器进行显示。
除了基本功能，视频控制器 VGA兼容还可以根据厂商和型号的不同而具备一些特殊功能，比如支持高清视频输出、多屏幕拓展等。
使用方式视频控制器 VGA兼容通常在操作系统启动时就会被自动识别和初始化。
在使用计算机时，可以通过以下方式对视频控制器进行设置和管理：1.显示设置：在操作系统的设置界面中，可以设置和调整显示的分辨率、刷新率、色彩模式等参数。
根据实际需求和显示器的性能，选择合适的显示设置。
2.驱动程序：视频控制器需要安装相应的驱动程序，以保证其正常工作和发挥最佳性能。
在操作系统的设备管理器中可以进行驱动程序的安装和更新。

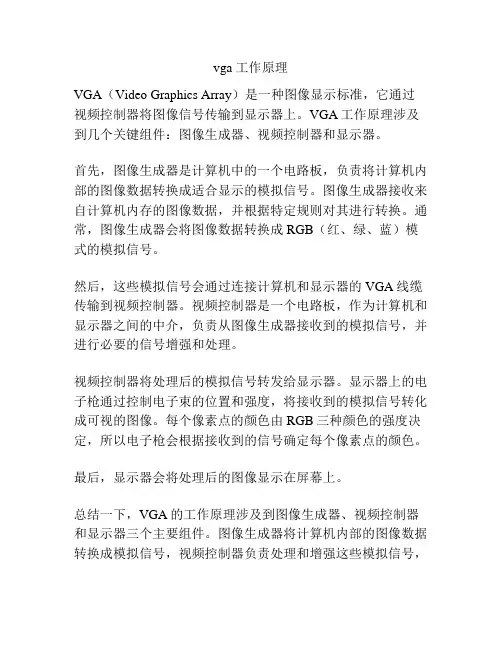

vga 工作原理
VGA（Video Graphics Array）是一种图像显示标准，它通过视频控制器将图像信号传输到显示器上。
VGA工作原理涉及到几个关键组件：图像生成器、视频控制器和显示器。
首先，图像生成器是计算机中的一个电路板，负责将计算机内部的图像数据转换成适合显示的模拟信号。
图像生成器接收来自计算机内存的图像数据，并根据特定规则对其进行转换。
通常，图像生成器会将图像数据转换成RGB（红、绿、蓝）模式的模拟信号。
然后，这些模拟信号会通过连接计算机和显示器的VGA线缆传输到视频控制器。
视频控制器是一个电路板，作为计算机和显示器之间的中介，负责从图像生成器接收到的模拟信号，并进行必要的信号增强和处理。
视频控制器将处理后的模拟信号转发给显示器。
显示器上的电子枪通过控制电子束的位置和强度，将接收到的模拟信号转化成可视的图像。
每个像素点的颜色由RGB三种颜色的强度决定，所以电子枪会根据接收到的信号确定每个像素点的颜色。
最后，显示器会将处理后的图像显示在屏幕上。
总结一下，VGA的工作原理涉及到图像生成器、视频控制器和显示器三个主要组件。
图像生成器将计算机内部的图像数据转换成模拟信号，视频控制器负责处理和增强这些模拟信号，
并将其传输到显示器上，显示器则根据接收到的信号将图像显示在屏幕上。
基于FPGA 的VGA显示控制摘要VGA（Video Graphics Array）即视频图形阵列，是IBM公司1987年推出的一种传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛应用。
本次课程设计是基于FPGA和主芯片为 EP4CE30F23C8N的ALTER公司的开发板Cyclone IV来实现的。
数字图像信息在VGA接口显示器正确、完整地显示,涉及到时序的构建和数字图像信息的模拟化两方面,提出一种能够广泛应用的VGA显示接口方案,详细阐述了数字图像数据DA转化并输出到VGA接口显示器显示的方法,其中包括接口的硬件设计、视频DA转换器的使用方法、通过FPGA构造VGA时序信号的方法等等。
方案可以应用于各种仪器,数字视频系统、高分辨率的彩色图片图像处理、视频信号再现等。
课设主要用到的芯片是ADV7123，它是一款高速、高精度数模转换芯片。
拥有三路十位D/A转换器，能够将代表颜色的数据锁存到数据寄存器中，然后通过D/A 转换器转换成模拟信号输出，得到我们要的色彩。
VGA显示的硬件设计和原理1.1 FPGA主芯片课程设计所用开发板的主芯片是EP4CE30F23C8N——Cyclone IV，其由Altera公司开发，值得注意的是该开发板所支持的QUARTUS II的版本较高，并且11.0的版本较12.0的版本编译好的程序更好下载。
图-11.2 ADV7123实现VGA的控制显示主要用到的芯片就是ADV7123，ADV7123由完全独立的三个I0位高速D/A转换器组成,RGB（红绿蓝）视频数据分别从R9~R0、G9~G0、B9~B0输入，在时钟CLOCK的上升沿锁存到数据寄存器中，然后经告诉D/A转换器转换成模拟信号。
三个独立的视频D/A转换器都是电流型输出，可以接成差分输出，也可以接成单端输出。
DE2-115上按单端输出，在模拟输出端用75欧姆电阻接地，以满足工业标准。
基于FPGA 的VGA显示控制摘要VGA（Video Graphics Array）即视频图形阵列，是IBM公司1987年推出的一种传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛应用。
本次课程设计是基于FPGA和主芯片为 EP4CE30F23C8N的ALTER公司的开发板Cyclone IV来实现的。
数字图像信息在VGA接口显示器正确、完整地显示,涉及到时序的构建和数字图像信息的模拟化两方面,提出一种能够广泛应用的VGA显示接口方案,详细阐述了数字图像数据DA转化并输出到VGA接口显示器显示的方法,其中包括接口的硬件设计、视频DA转换器的使用方法、通过FPGA构造VGA时序信号的方法等等。
方案可以应用于各种仪器,数字视频系统、高分辨率的彩色图片图像处理、视频信号再现等。
课设主要用到的芯片是ADV7123，它是一款高速、高精度数模转换芯片。
拥有三路十位D/A转换器，能够将代表颜色的数据锁存到数据寄存器中，然后通过D/A 转换器转换成模拟信号输出，得到我们要的色彩。
VGA显示的硬件设计和原理1.1 FPGA主芯片课程设计所用开发板的主芯片是EP4CE30F23C8N——Cyclone IV，其由Altera公司开发，值得注意的是该开发板所支持的QUARTUS II的版本较高，并且11.0的版本较12.0的版本编译好的程序更好下载。
图-11.2 ADV7123实现VGA的控制显示主要用到的芯片就是ADV7123，ADV7123由完全独立的三个I0位高速D/A转换器组成,RGB（红绿蓝）视频数据分别从R9~R0、G9~G0、B9~B0输入，在时钟CLOCK的上升沿锁存到数据寄存器中，然后经告诉D/A转换器转换成模拟信号。
三个独立的视频D/A转换器都是电流型输出，可以接成差分输出，也可以接成单端输出。
DE2-115上按单端输出，在模拟输出端用75欧姆电阻接地，以满足工业标准。

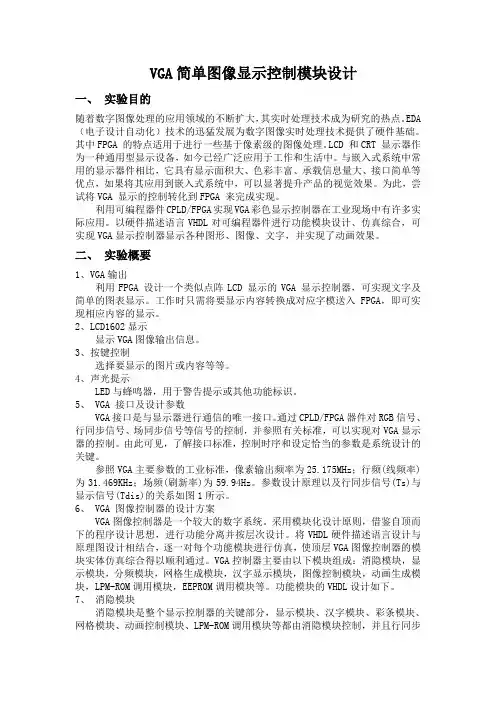

VGA简单图像显示控制模块设计一、实验目的随着数字图像处理的应用领域的不断扩大，其实时处理技术成为研究的热点。
EDA （电子设计自动化）技术的迅猛发展为数字图像实时处理技术提供了硬件基础。
其中FPGA 的特点适用于进行一些基于像素级的图像处理。
LCD 和CRT 显示器作为一种通用型显示设备，如今已经广泛应用于工作和生活中。
与嵌入式系统中常用的显示器件相比，它具有显示面积大、色彩丰富、承载信息量大、接口简单等优点，如果将其应用到嵌入式系统中，可以显著提升产品的视觉效果。
为此，尝试将VGA 显示的控制转化到FPGA 来完成实现。
利用可编程器件CPLD/FPGA实现VGA彩色显示控制器在工业现场中有许多实际应用。
以硬件描述语言VHDL对可编程器件进行功能模块设计、仿真综合，可实现VGA显示控制器显示各种图形、图像、文字，并实现了动画效果。
二、实验概要1、VGA输出利用FPGA 设计一个类似点阵LCD 显示的VGA 显示控制器，可实现文字及简单的图表显示。
工作时只需将要显示内容转换成对应字模送入FPGA，即可实现相应内容的显示。
2、LCD1602显示显示VGA图像输出信息。
3、按键控制选择要显示的图片或内容等等。
4、声光提示LED与蜂鸣器，用于警告提示或其他功能标识。
5、 VGA 接口及设计参数VGA接口是与显示器进行通信的唯一接口。
通过CPLD/FPGA器件对RGB信号、行同步信号、场同步信号等信号的控制，并参照有关标准，可以实现对VGA显示器的控制。
由此可见，了解接口标准，控制时序和设定恰当的参数是系统设计的关键。
参照VGA主要参数的工业标准，像素输出频率为25.175MHz；行频(线频率)为31.469KHz；场频(刷新率)为59.94Hz。
参数设计原理以及行同步信号(Ts)与显示信号(Tdis)的关系如图1所示。
6、 VGA 图像控制器的设计方案VGA图像控制器是一个较大的数字系统。
采用模块化设计原则，借鉴自顶而下的程序设计思想，进行功能分离并按层次设计。

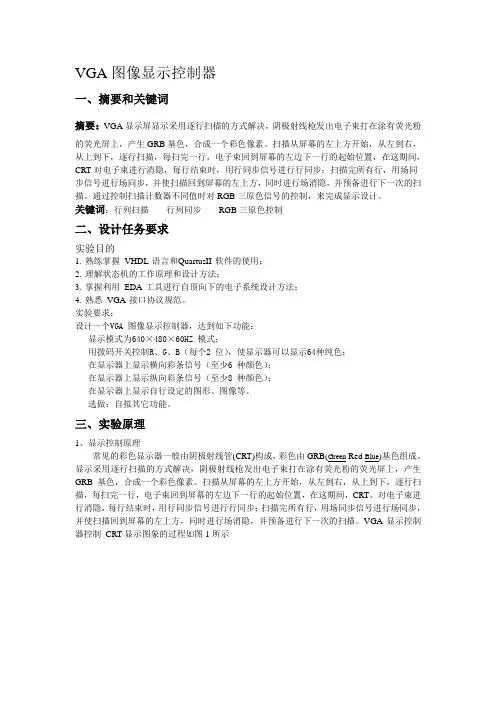

VGA图像显示控制器一、摘要和关键词摘要：VGA显示屏显示采用逐行扫描的方式解决，阴极射线枪发出电子束打在涂有荧光粉的荧光屏上，产生GRB基色，合成一个彩色像素。
扫描从屏幕的左上方开始，从左到右，从上到下，逐行扫描，每扫完一行，电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行行同步；扫描完所有行，用场同步信号进行场同步，并使扫描回到屏幕的左上方，同时进行场消隐，并预备进行下一次的扫描。
通过控制扫描计数器不同值时对RGB三原色信号的控制，来完成显示设计。
关键词：行列扫描行列同步RGB三原色控制二、设计任务要求实验目的1. 熟练掌握VHDL 语言和QuartusII 软件的使用；2. 理解状态机的工作原理和设计方法；3. 掌握利用EDA 工具进行自顶向下的电子系统设计方法；4. 熟悉VGA 接口协议规范。
实验要求：设计一个VGA 图像显示控制器，达到如下功能：显示模式为640×480×60HZ 模式；用拨码开关控制R、G、B（每个2 位），使显示器可以显示64种纯色；在显示器上显示横向彩条信号（至少6 种颜色）；在显示器上显示纵向彩条信号（至少8 种颜色）；在显示器上显示自行设定的图形、图像等。
选做：自拟其它功能。
三、实验原理1、显示控制原理常见的彩色显示器一般由阴极射线管(CRT)构成，彩色由GRB(Green Red Blue)基色组成。
显示采用逐行扫描的方式解决，阴极射线枪发出电子束打在涂有荧光粉的荧光屏上，产生GRB基色，合成一个彩色像素。
扫描从屏幕的左上方开始，从左到右，从上到下，逐行扫描，每扫完一行，电子束回到屏幕的左边下一行的起始位置，在这期间，CRT、对电子束进行消隐，每行结束时，用行同步信号进行行同步；扫描完所有行，用场同步信号进行场同步，并使扫描回到屏幕的左上方，同时进行场消隐，并预备进行下一次的扫描。
VGA显示控制器控制CRT显示图象的过程如图1所示2、VGA时序信号计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B 三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
一、课程设计内容1、使用Verilog语言和Modelsim仿真器完成可显示横彩条、竖彩条、棋盘格相间的VGA控制器的设计和验证2、设计并验证可显示英语单词”HIT”的VGA控制器3、使用Quartus II和SOPC实验箱验证设计的正确性4、Verilog代码要符合微电子中心编码标准二、FPGA原理CPLD、FPGA是在PAL、GAL等基础上发展起来的一种具有丰富的可编程I/O 引脚、逻辑宏单元、门电路以及RAM空间的可编程逻辑器件，几乎所有应用门阵列、PLD和中小规模通用数字集成电路的场合均可应用FPGA和CPLD器件。
CPLD 的设计是基于乘积项选择矩阵来实现的，而FPGA基于查找表来设计的。
查找表就是实现将输入信号的各种组合功能以一定的次序写入RAM中，然后在输入信号的作用下，输出特定的函数运算结果。
其结构图如图1所示：图1. FPGA查找表单元一个N输入查找表(LUT，Look Up Table)可以实现N个输入变量的任何逻辑功能，如N输入“与”、N输入“异或”等。
输入多于N个的函数、方程必须分开用几个查找表（LUT）实现（如图2所示）。
图2 FPGA查找表单元内部结构该系统设计中，FPGA芯片用的是ALTERA公司的EP1K30QC208-2，它的系统结构如图3所示。
它由若干个逻辑单元和中央布线池加I/O端口构成图3 EP1K30QC208内部结构三、VGA接口VGA的全称为Video Graphic Array，即显示绘图阵列。
在PC行业发展的初期，VGA以其支持在640X480的较高分辨率下同时显示16种色彩或256种灰度，同时在320X240分辨率下可以同时显示256种颜色的良好特性得到广泛支持。
后来，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如800X600或1024X768，这些扩充的模式就称之为VESA(Video Electronics Standards Association，视频电子标准协会)的Super VGA模式，简称SVGA，现在的显卡和显示器都支持SVGA模式。

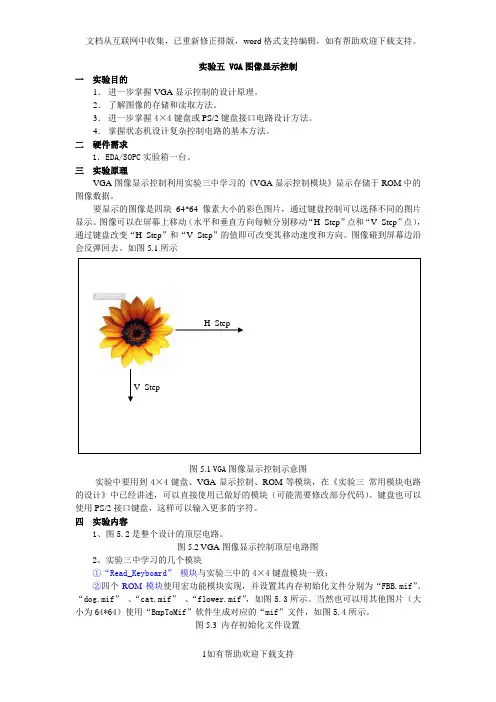

VGA控制显示实验本实验是在VGA基本控制之上的更进一步的对VGA显示进行控制的。
1．VGA显示原理常见的彩色显示器一般由CRT（阴极射线管）构成，彩色是由R（红），G（绿），B（蓝）3基色组成。
显示采用逐行扫描的方式，阴极射线枪发出的电子束打在涂有荧光粉的荧光屏上，产生RGB三色基，最后合成一个彩色图像。
从屏幕的左上方开始自左向右的扫描，每扫完一行电子束回到下一行的最左端，每行结束后电子枪回扫的过程中进行消隐。
然后从新开始行扫描，消隐，直到扫描到屏幕的右下方，电子书回到屏幕的左上方重新开始新的图像扫描，并且在回到屏幕的左上方过程中进行消隐，在消隐的过程中不发射电子束。
每一行扫描结束时，用HS（行同步）信号进行同步；扫描完所有的行后用VS（场同步）信号进行同步。
2．VGA实验功能说明本实验设计是基于FPGA的VGA接口控制器，通过对FPGA硬件编程实现显示驱动，通过VGA接口在显示器上显示彩条，圆环和动态方块信号。
实现显示驱动需要5个信号：R，G，B，hsyncb,vsyncb,其中R，G，B分别为红，绿，蓝颜色的强度信号，hsyncb和vsyncb 为行同步和场同步信号，均为模拟信号。
由实验板将FPGA输出直接与VGA接口相连，中间没有D/A转换电路，因此这五个信号实际上均为数字信号。
hsyncb和vsyncb可用数字信号等效；R，G，B分别用3位数字信号表示。
用于显示驱动的行，场同步信号利用实验板的50MHz系统时钟产生。
VGA接口控制器由三个模块组成，即产生行场同步信号和消隐信号的VGASig模块，产生内容和位置信息的ColorMap模块，产生动态时序信号的count16以及顶层模块VGACore，模块之间的信号连接如图：本设计的整体思想是：首先由系统时钟二分频后作为VGASig模块的时钟输入信号；VGASig 模块的hsyncb信号和vsyncb信号形成顶层模块的hsyncb（行同步）和vsyncb（场同步）信号；VGASig模块的hcnt和vcnt信号作为ColorMap模块的地址控制输入，ColorMap模块根据该信号的值输出相应的RGB颜色信息rgbx，rgby，rgbz和rgbw。
VGA图像显示控制器一、摘要和关键词摘要：VGA显示屏显示采用逐行扫描的方式解决，阴极射线枪发出电子束打在涂有荧光粉的荧光屏上，产生GRB基色，合成一个彩色像素。
扫描从屏幕的左上方开始，从左到右，从上到下，逐行扫描，每扫完一行，电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行行同步；扫描完所有行，用场同步信号进行场同步，并使扫描回到屏幕的左上方，同时进行场消隐，并预备进行下一次的扫描。
通过控制扫描计数器不同值时对RGB三原色信号的控制，来完成显示设计。
关键词：行列扫描行列同步RGB三原色控制二、设计任务要求实验目的1. 熟练掌握VHDL 语言和QuartusII 软件的使用；2. 理解状态机的工作原理和设计方法；3. 掌握利用EDA 工具进行自顶向下的电子系统设计方法；4. 熟悉VGA 接口协议规范。
实验要求：设计一个VGA 图像显示控制器，达到如下功能：显示模式为640×480×60HZ 模式；用拨码开关控制R、G、B（每个2 位），使显示器可以显示64种纯色；在显示器上显示横向彩条信号（至少6 种颜色）；在显示器上显示纵向彩条信号（至少8 种颜色）；在显示器上显示自行设定的图形、图像等。
选做：自拟其它功能。
三、实验原理1、显示控制原理常见的彩色显示器一般由阴极射线管(CRT)构成，彩色由GRB(Green Red Blue)基色组成。
显示采用逐行扫描的方式解决，阴极射线枪发出电子束打在涂有荧光粉的荧光屏上，产生GRB基色，合成一个彩色像素。
扫描从屏幕的左上方开始，从左到右，从上到下，逐行扫描，每扫完一行，电子束回到屏幕的左边下一行的起始位置，在这期间，CRT、对电子束进行消隐，每行结束时，用行同步信号进行行同步；扫描完所有行，用场同步信号进行场同步，并使扫描回到屏幕的左上方，同时进行场消隐，并预备进行下一次的扫描。
VGA显示控制器控制CRT显示图象的过程如图1所示2、VGA时序信号计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B 三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT 显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
设计VGA 控制器的关键是产生符合VGA 接口协议规定的行同步和场同步信号，它们的时序关系如下图所示：h_sync：水平同步信号（负脉冲），每个水平扫描周期显示器刷新一行；v_sync：垂直同步信号（负脉冲），每个垂直扫描周期显示器刷新一帧；行同步信号（HS ） 场同步信号（VS ） 时序名称 时钟数（像素数）时序名称 行数 前沿 16 前沿 10 行同步 96 场同步 2 数据 640 数据 480 后沿 48 后沿 33 总像素数800总行数525按照每秒60帧的刷新速度来计算，所需要的时钟频率为： 频率＝60H z(帧数)×525(行)×800(每一行像素数)＝25.2MHz 所以我们通过开发系统的50MHz 时钟资源，通过时钟分频产生25MHz 的频率即可。
虽然没有达到精确的25.2MHz 的时钟频率(刷新率可能会是59Hz)，但是并不会造成影响。
3、VGA 显示器的工作过程以屏幕左上角的那个像素作为原点（1,1）。
当显示器接收到控制器输出的v_sync 信号，则开始一个新的垂直刷新循环，同时控制器输出h_sync 信号。
当经过P+Q=1.084ms 的时间后，准备开始水平刷新循环，当h_sync 信号的下降沿到来时，即开始刷新第一行（行数加1）。
再经过B+C = 5.66s 的时间后，开始刷新第一行的第一个像素（列数加1），并按照所需的时钟频率，刷新此行中其余像素。
直到显示器接收到下一个h_sync 信号，又开始刷新第二行。
重复此过程，直到刷新到屏幕的底部。
当刷新了最下面一行的最后一个像素后，显示器即完成了一帧的刷新，控制器又输出v_sync 信号，显示器又开始一个新的垂直刷新循环。
四、系统设计（包括设计思路、总体框图、分块设计）总体设计思路：VGA 显示器的控制器可划分为3个子模块： I .时钟分频子模块；II .时序控制子模块 ，提供同步信号（h_sync 和v_sync ）及像素位置信息； III .生成图形子模块，接收像素位置信息，并输出颜色信息；由于系统时钟为50MHZ ，实验所需频率为25MHZ,故时钟分频模块只需在程序中通过分频语句完成；生成图形子模块由系统提供；所以重点设计的模块就是时序控制模块。
