第四章 合成孔径雷达合成孔径雷达（Synthetic Aperture Radar ，简称SAR ）是成像雷达中应用最多，也是本书讨论的重点。
在前几章对雷达如何获取高的距离分辨率和横向分辨的基础上，从本章开始用三章的篇幅对合成孔径雷达作较详细的讨论。
首先，结合工程实际介绍合成孔径雷达的原理。
在前面的讨论中已经提到，根据不同的要求，成像算法（特别是横向成像算法）有许多种，本章只介绍最简单的距离-多普勒算法的原理，目的是由此联系到对合成孔径雷达系统的要求以及工程实现方面的问题。
合成孔径雷达通常以场景作为观测对象，它与一般雷达有较大不同，我们将在本章讨论合成孔径雷达有别于一般雷达的一些技术性能和参数。
4.1 条带式合成孔径雷达成像算法的基本原理4.1所示，设X 轴为场景的中心线，Q 为线上的某一点目标，载机以高度H 平行于中心线飞行，离中心线的最近距离B R 为B R = （4.1）当载机位于A 点时，它与Q 点的斜距为R = （4.2） 式中t X 为点目标Q 的横坐标。
当分析中心线上各个点目标的回波状况及成像算法时，可以在包括场景中心线（即X 轴）和载机航线的平面里进行。
至于场景里中心线外的情况将在后面说明，这里暂不讨论。
一般合成孔径雷达发射线性调频（LFM ）脉冲，由于载机运动使其到目标的距离发生变化，任一点目标回波在慢时间域也近似为线性调频，而且包络时延也几何示意图随距离变化，即所谓距离徙动。
合成孔径雷达成像算法的任务是从载机运动录取得到的快、慢时间域的回波数据，重建场景图像，它是二维匹配滤波问题。
严格考虑距离徙动的成像算法比较复杂，在实际应用中，一般均根据情况采用一些较简单的算法，这些将在第五章里系统介绍。
在这里我们主要讨论分辨率较低，距离徙动影响可以忽略的最简单的情况，这时可采用简易的距离-多普勒基本算法。
所谓距离徙动的影响可以忽略不计是指雷达波束扫过某点目标的相干处理时间里，目标斜距变化引起的距离徙动值小于距离分辨单元长度的1/4~1/8，即场景中心线上所有点目标的回波（距离压缩后的）在慢时间域里均位于同一个距离单元。
合成孔径雷达sar孔径合成原理合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用雷达原理进行成像的技术。
它通过利用雷达的回波信号进行数据处理，实现高分辨率、大覆盖面积的地面成像。
而SAR的核心技术之一就是孔径合成原理。
孔径合成原理是利用雷达的运动产生的多个回波信号进行合成，从而得到高分辨率的成像。
与传统雷达不同，SAR的发射器和接收器不是静止不动的，而是在飞机、卫星等平台上运动。
正是因为这种运动，SAR能够利用多个回波信号进行合成，达到提高分辨率的效果。
SAR的孔径合成原理可以通过以下几个步骤来解释：1. 发射信号：SAR首先向地面发射一束射频信号。
这个信号在空中传播并与地面物体相互作用后，会产生回波信号。
2. 接收信号：接下来，SAR接收器会接收到地面反射回来的回波信号。
这些信号包含了地面物体的散射特性，可以提供有关地面物体的信息。
3. 信号处理：接收到回波信号后，SAR会对这些信号进行处理。
首先，对回波信号进行时域压缩处理，以减小信号的时延。
然后，对压缩后的信号进行频域处理，通过傅里叶变换等算法，将信号转换为频域数据。
4. 孔径合成：在信号处理的过程中，SAR会利用雷达平台的运动信息，将多个回波信号进行合成。
SAR的雷达平台在运动过程中，相当于一个虚拟的大孔径天线，可以接收到多个不同位置的回波信号。
通过对这些信号进行合成处理，可以得到高分辨率的成像结果。
5. 成像显示：最后，SAR将合成后的信号进行成像显示。
利用合成的回波信号，SAR可以得到高分辨率、清晰度高的地面图像。
这些图像可以用于地质勘探、军事目标识别、环境监测等领域。
需要注意的是，SAR的孔径合成原理要求雷达平台在运动过程中保持稳定，并且要有较高的精度。
这样才能保证合成后的图像质量。
此外，SAR的孔径合成原理也要求对回波信号进行准确的处理和合成算法。
只有在合适的处理和算法下，才能获得理想的成像结果。
干涉合成孔径雷达工作原理干涉合成孔径雷达 (InSAR) 是一种利用雷达技术进行地表观测的方法，它可以提供高分辨率和高精度的地表形变监测数据。
干涉合成孔径雷达是通过组合多幅雷达成像数据来实现对地表物体的三维形变监测的一种技术方法。
本文将从干涉合成孔径雷达的基本工作原理、数据处理途径和应用领域等方面进行详细阐述。
一、干涉合成孔径雷达的基本原理1. 雷达成像原理雷达成像是通过雷达系统向地面发射微波信号，然后接收并记录被地表和地下物体反射回来的电磁波信号，利用这些信号来获取地表的形貌、结构和运动等信息。
雷达成像的分辨率取决于发射的微波波长和天线的尺寸，而干涉合成孔径雷达利用了多个雷达成像数据进行合成，从而能够实现更高分辨率的地表监测。
2. 干涉合成孔径雷达原理干涉合成孔径雷达是通过将两次雷达成像的相位信息进行比较，从而获得地表的形变信息。
当两次成像的微波信号经过地面某一点时，如果该点发生了形变，其返回的信号相位也会发生变化。
通过对这种相位变化进行分析，可以获得地表的形变信息。
这里是关于相位信息的描述。
二、干涉合成孔径雷达数据处理方法1. 干涉图生成需要获取两幅雷达成像数据，并进行预处理，包括辐射校正、大气校正等。
然后，将这两幅成像数据进行配准，形成一幅干涉图。
干涉图中的每个像素点都对应着地表上某一点的相位信息，通过分析这些相位信息可以得到地表的形变信息。
2. 形变监测在获得干涉图之后，可以通过不同的方法来提取地表的形变信息。
一种常用的方法是通过相位解缠，将干涉图中的相位信息转换成地表高程信息，从而实现地表形变的监测。
通过这种方法，可以实现对地表形变的高精度监测。
三、干涉合成孔径雷达的应用领域1. 地质灾害监测利用干涉合成孔径雷达技术可以实现对地表形变的实时监测，对地质灾害如山体滑坡、地裂缝等进行监测和预警，为减灾和救灾工作提供重要参考。
2. 地壳形变研究干涉合成孔径雷达可以用来监测地壳形变，包括地震引起的地表形变、地壳运动等，为地震研究、地震危险性评估提供重要数据支持。
合成孔径雷达成像算法与实现
合成孔径雷达成像是利用多个雷达发射的信号，经过相位平移和叠加来组合成一幅完整的雷达图像。
合成孔径雷达成像算法具有多种类型。
根据处理思路可以将其分为两大类：基于传感器的算法和基于信号处理的算法。
基于传感器的算法主要利用发射或接收机的位置、射频移相和时间差。
接收机位置关系到雷达合成靶被检测的位置信息。
而射频移相和时间差，则关系到雷达图像后处理中雷达接收和成像之间的信号处理。
基于信号处理的算法，例如合成孔径雷达（SAR）算法，主要基于正交步进技术，用发射信号的时间域响应来表示目标的距离和相位信息。
此外，利用相空间和时间处理技术将发射信号的接收信号进行反演处理，以形成多维数组，最终得到一幅精准的雷达图像。
此外，合成孔径雷达成像还可以利用计算机图形处理技术对图像进行处理，细化图像，提高成像精度，从而使其成为一种有效的距离测量定位工具。
总之，合成孔径雷达成像算法为雷达成像研究提供了多种新的思路，并且在精度、操作效率、低功耗、扩展性等方面的性能都有明显的改善，在成像及目标检测等应用领域有着广泛的应用前景。

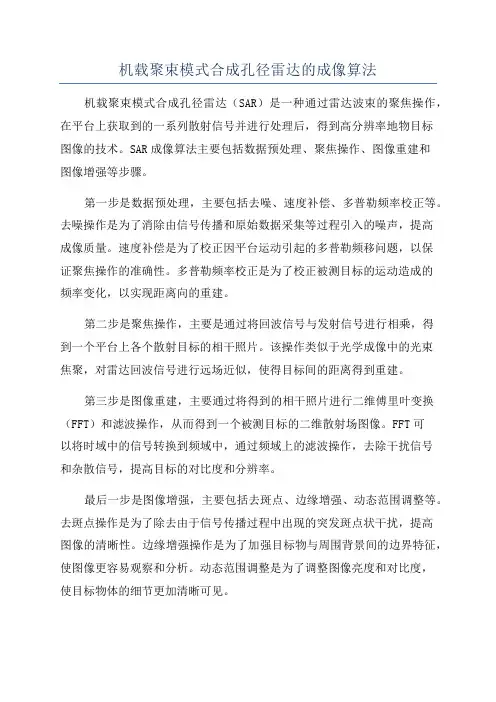

机载聚束模式合成孔径雷达的成像算法机载聚束模式合成孔径雷达（SAR）是一种通过雷达波束的聚焦操作，在平台上获取到的一系列散射信号并进行处理后，得到高分辨率地物目标图像的技术。
SAR成像算法主要包括数据预处理、聚焦操作、图像重建和图像增强等步骤。
第一步是数据预处理，主要包括去噪、速度补偿、多普勒频率校正等。
去噪操作是为了消除由信号传播和原始数据采集等过程引入的噪声，提高成像质量。
速度补偿是为了校正因平台运动引起的多普勒频移问题，以保证聚焦操作的准确性。
多普勒频率校正是为了校正被测目标的运动造成的频率变化，以实现距离向的重建。
第二步是聚焦操作，主要是通过将回波信号与发射信号进行相乘，得到一个平台上各个散射目标的相干照片。
该操作类似于光学成像中的光束焦聚，对雷达回波信号进行远场近似，使得目标间的距离得到重建。
第三步是图像重建，主要通过将得到的相干照片进行二维傅里叶变换（FFT）和滤波操作，从而得到一个被测目标的二维散射场图像。
FFT可以将时域中的信号转换到频域中，通过频域上的滤波操作，去除干扰信号和杂散信号，提高目标的对比度和分辨率。
最后一步是图像增强，主要包括去斑点、边缘增强、动态范围调整等。
去斑点操作是为了除去由于信号传播过程中出现的突发斑点状干扰，提高图像的清晰性。
边缘增强操作是为了加强目标物与周围背景间的边界特征，使图像更容易观察和分析。
动态范围调整是为了调整图像亮度和对比度，使目标物体的细节更加清晰可见。
除了以上步骤外，SAR成像算法还需要考虑系统误差校正、多目标分离、散斑噪声抑制等问题。
系统误差校正是通过对辐射源和接收系统间的误差进行准确建模和校正，以提高成像的精度和准确度。
多目标分离是为了从得到的散射场图像中提取出多个目标，并对其进行分析和识别。
散斑噪声抑制是为了降低由传播过程和成像过程中引入的散斑噪声，提高图像质量。
总之，机载聚束模式合成孔径雷达的成像算法是一个复杂而精细的过程，需要通过数据预处理、聚焦操作、图像重建和图像增强等步骤，以及系统误差校正、多目标分离、散斑噪声抑制等技术手段，来实现高分辨率地物目标图像的获取。

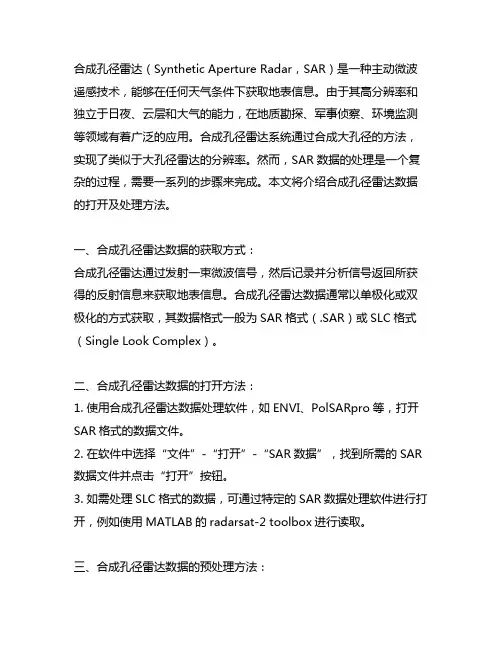

合成孔径雷达（Synthetic Aperture Radar，SAR）是一种主动微波遥感技术，能够在任何天气条件下获取地表信息。
由于其高分辨率和独立于日夜、云层和大气的能力，在地质勘探、军事侦察、环境监测等领域有着广泛的应用。
合成孔径雷达系统通过合成大孔径的方法，实现了类似于大孔径雷达的分辨率。
然而，SAR数据的处理是一个复杂的过程，需要一系列的步骤来完成。
本文将介绍合成孔径雷达数据的打开及处理方法。
一、合成孔径雷达数据的获取方式：合成孔径雷达通过发射一束微波信号，然后记录并分析信号返回所获得的反射信息来获取地表信息。
合成孔径雷达数据通常以单极化或双极化的方式获取，其数据格式一般为SAR格式（.SAR）或SLC格式（Single Look Complex）。
二、合成孔径雷达数据的打开方法：1. 使用合成孔径雷达数据处理软件，如ENVI、PolSARpro等，打开SAR格式的数据文件。
2. 在软件中选择“文件”-“打开”-“SAR数据”，找到所需的SAR 数据文件并点击“打开”按钮。
3. 如需处理SLC格式的数据，可通过特定的SAR数据处理软件进行打开，例如使用MATLAB的radarsat-2 toolbox进行读取。
三、合成孔径雷达数据的预处理方法：1. 数据校正：对SAR数据进行辐射校正、大气校正等处理，以消除外部因素的影响。
2. 数据配准：将SAR图像与其他地图信息或多时相SAR图像进行配准，以实现信息融合。
3. 数据滤波：对SAR图像进行滤波处理，去除噪声和杂波，提高图像质量。
4. 数据去斑：处理斑点噪声，提高图像可读性和分析精度。
四、合成孔径雷达数据的特征提取方法：1. 地物分类：利用SAR图像的极化特性、反射率、散射机制等信息进行地物分类。
2. 地形测量：通过SAR图像的相位信息，实现地表高程的测量和3D 重建。
3. 特征识别：利用SAR图像的纹理、形状等特征，实现目标识别和动态监测。
第1篇一、合成孔径雷达成像原理合成孔径雷达成像原理基于雷达波与目标的相互作用。
当雷达发射一个脉冲信号，遇到目标后，目标会反射一部分雷达波，然后返回到雷达接收器。
雷达接收器将这些反射回来的信号进行检测，并根据信号的时间延迟和强度等信息，计算出目标的位置和特性。
1. 距离分辨率雷达系统的距离分辨率取决于雷达波的速度和脉冲宽度。
雷达波的速度在真空中约为光速，即3×10^8 m/s。
设雷达发射的脉冲宽度为T，则雷达系统的距离分辨率为：R = cT/2其中，R为距离分辨率，c为雷达波的速度，T为脉冲宽度。
2. 空间分辨率雷达系统的空间分辨率取决于雷达的等效孔径。
合成孔径雷达通过合成一个较大的等效孔径，从而提高空间分辨率。
等效孔径Ae与雷达系统的空间分辨率ρ的关系为：ρ = λ/(2Ae)其中，ρ为空间分辨率，λ为雷达波的波长，Ae为等效孔径。
3. 成像原理合成孔径雷达成像过程主要包括以下几个步骤：（1）雷达发射脉冲信号，信号传播到目标并反射回来。
（2）雷达接收器接收反射信号，并根据信号的时间延迟和强度等信息，计算出目标的位置。
（3）雷达根据目标的位置信息，生成一个空间分布图，即SAR图像。
二、合成孔径雷达系统组成合成孔径雷达系统主要由以下几个部分组成：1. 雷达发射机：产生雷达信号，并将其发射到目标。
2. 雷达天线：接收目标反射的雷达信号，并将信号传输到雷达接收器。
3. 雷达接收器：接收雷达天线传输的信号，并进行信号处理。
4. 数据处理单元：对雷达接收器接收到的信号进行处理，包括距离压缩、相位解缠、成像等。
5. 图像处理单元：对成像结果进行进一步处理，如增强、滤波、分类等。
三、合成孔径雷达成像算法合成孔径雷达成像算法主要包括以下几个步骤：1. 距离压缩：根据雷达信号的时间延迟，对信号进行压缩，提高距离分辨率。
2. 相位解缠：由于相位累积误差，雷达信号相位存在相位缠绕现象。
相位解缠可以消除相位缠绕，提高图像质量。
合成孔径雷达书-回复什么是合成孔径雷达（SAR）？合成孔径雷达（Synthetic Aperture Radar, SAR）是一种利用雷达技术获取地面信息的遥感工具。
与传统雷达不同，SAR通过接收地面回波信号，并利用计算机技术实现信号合成，从而获得高分辨率、高精度的雷达图像。
在航天卫星、飞机和无人机等平台上，SAR已经被广泛应用于地质勘探、环境监测、军事侦察等领域。
SAR的工作原理是什么？SAR的工作原理与传统雷达类似，都是通过发射电磁波，并接收目标物体反射回来的电磁波来获取信息。
然而，SAR独特的地方在于它将多个雷达回波进行合成处理，以获得高质量的图像。
SAR利用雷达系统发送脉冲电磁波，当这些波束照射到地面上的目标时，它们将被反射回来并被接收器接收。
这些接收到的数据将被保存，并通过计算机进行处理。
首先，通过测量接收到的回波信号的相位和幅度，SAR 可以计算出目标物体与雷达的距离、速度和方位角等参数。
然后，利用这些参数，计算机会根据雷达信号的合成孔径，合成高分辨率的雷达图像。
SAR是如何实现合成孔径的？SAR实现合成孔径的关键在于利用不同位置上目标物体的多个雷达信号实现信号叠加。
为了实现这一点，SAR通常需要借助运动平台，如卫星、飞机或无人机。
SAR工作时，雷达系统随着运动，相继对目标物体进行多次扫描。
通过记录每次扫描时雷达系统的位置、速度和传感器参数等信息，可以对不同位置上的回波信号进行合成计算。
合成孔径雷达的合成过程可以通过一系列的数字信号处理技术实现。
首先，针对每个位置上的回波信号，需要进行时频处理（或称为多普勒校正）以消除目标物体速度对信号的影响。
其次，根据各个位置上的回波信号的相位差异，进行相位校正，以实现信号的叠加。
最后，根据合成孔径雷达的工作方式，将多个位置的回波信号进行加权合成，得到高分辨率的雷达图像。
SAR的优势和应用领域是什么？相对于其他遥感技术，合成孔径雷达具有许多优势。
首先，SAR具有独立于天气和日光影响的优势，可以在多种气象条件和光照条件下获得高质量的图像。
《合成孔径雷达成像——算法与实现》读书笔记（1—4章）徐一凡第1章 概论1.1SAR 在遥感邻域运用越来越多的原因● 雷达自带照射源，在黑夜中同样能出色工作● 一般雷达所使用电磁波几乎可以无失真地穿透水汽云层● 物质的光学散射能量与雷达电磁波散射能量不同，二者可以进行互补 1.2合成孔径雷达的分类 合成孔径雷达分为：条带式合成孔径雷达、扫描式合成孔径雷达、聚束合成孔径雷达、逆合成孔径雷达、双站合成孔径雷达和干涉合成孔径雷达 1.3距离徙动 合成孔径雷达对大量的回波脉冲进行处理，由于合成孔径内传感器的移动，雷达与目标的距离时间变化，这个变化是引起回波数据多普勒频移的原因，然而这种距离变化同时也导致了存储数据的距离徙动现象，如图1所示：图1距离徙动第2章 信号处理基础2.1线性卷积2.1.1连续时间卷积一个信号()s t 通过滤波器()h t 的过程可以理解为卷积运算，输出()y t 可表示为：()()()()()()()y t s t h t s u h t u du s t u h u du ∞∞-∞-∞=⊗=-=-⎰⎰其理解如下：一个冲击信号导致一个冲击响应，无数个冲击信号导致无数个冲击响应，由于符合线性运算，无数个冲击信号叠加为()s t ，其冲击响应为无数个冲击响应的叠加，即()y t 。
连续时间卷积几何计算过程：反褶、移位、重合部分乘积积分。
连续时间卷积满足线性时不变特性、交换特性。
相关定义如下：*()()()sh t s u h u t du ∞-∞Φ=-⎰相关不反褶，()h t 取复共轭，相关不可交换。
*()(-)sh sh t t Φ=Φ二维卷积1212121211221211221212(,)(,)(,)(,)(,) (,)(,)y t t s t t h t t s u u h tu t u du du s tu t u h u u du du ∞∞-∞-∞∞∞-∞-∞=⊗=--=--⎰⎰⎰⎰由于SAR 信号是二维信号，故滤波形式为二维，但通常可将二维滤波器解耦为两个一维滤波器。
合成孔径雷达算法合成孔径雷达（Synthetic Aperture Radar，SAR）是一种主动雷达，利用飞机、卫星或其他运动平台自身的运动来实现雷达天线实际长度增加，从而获得高分辨率的雷达图像。
合成孔径雷达算法主要是用于处理合成孔径雷达的原始数据，提取有用的信息，生成高质量的雷达图像，以下是合成孔径雷达算法的一般步骤。
1.数据采集和预处理：合成孔径雷达通过发射脉冲信号并接收反射回来的信号来获取目标信息。
首先需要对接收到的信号进行数据采集，包括接收到的信号强度、频率以及相位等信息。
然后对数据进行预处理，包括信号的去噪处理、距离解析处理、频率解析处理等。
2.姿态估计和去除平台运动影响：3.脉冲压缩：4.范围压缩：脉冲压缩后的信号中，每个回波信号对应于目标的不同距离。
为了提取目标的信息，需要进行范围压缩来将不同距离的回波信号分离开。
范围压缩主要包括对接收到的信号进行频率域上的傅里叶变换，然后通过滤波器进行频率的选择，最后再进行傅里叶反变换恢复到时间域。
5.多普勒处理：合成孔径雷达的目标通常具有一定的速度，会引起多普勒频移。
为了获取目标的真实位置信息，需要对多普勒频移进行补偿。
多普勒处理主要包括对接收到的信号进行频域上的傅里叶变换，然后通过相位调整来补偿多普勒频移，最后再进行傅里叶反变换恢复到时间域。
6.形成图像：经过上述步骤的处理，可以得到经过校正和压缩的雷达信号。
最后一步是将处理后的信号进行图像重建，生成合成孔径雷达的高分辨率图像。
图像的形成可以通过将雷达信号进行正确的插值、重采样和滤波等处理来完成。
综上所述，合成孔径雷达算法主要包括数据采集和预处理、姿态估计和去除平台运动影响、脉冲压缩、范围压缩、多普勒处理和图像重建等步骤。
这些算法的目标是最大限度地减小平台运动的影响，提高雷达的距离分辨率和角度分辨率，生成高质量的合成孔径雷达图像。
