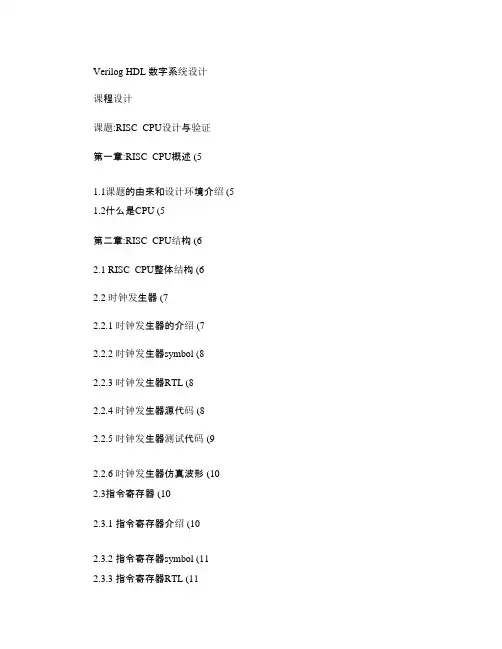

Verilog HDL数字系统设计课程设计课题:RISC_CPU设计与验证第一章:RISC_CPU概述(51.1课题的由来和设计环境介绍(5 1.2什么是CPU (5第二章:RISC_CPU结构(62.1 RISC_CPU整体结构(62.2 时钟发生器(72.2.1 时钟发生器的介绍(72.2.2 时钟发生器symbol(82.2.3 时钟发生器RTL(82.2.4 时钟发生器源代码(82.2.5 时钟发生器测试代码(92.2.6 时钟发生器仿真波形(10 2.3指令寄存器(102.3.1 指令寄存器介绍(102.3.2 指令寄存器symbol(112.3.3 指令寄存器RTL(112.3.4 指令寄存器源代码(11 2.3.5 指令寄存器测试代码(122.3.6指令寄存器仿真波形(13 2.4 累加器(132.4.1 累加器介绍(132.4.2 累加器symbol(132.4.3 累加器RTL(142.4.4 累加器源代码(142.4.5 累加器仿真代码(142.4.6 累加器仿真波形(152.5 算术运算器(152.5.1 算术运算器介绍(152.5.2 算术运算器symbol(162.5.3 算术运算器RTL(172.5.4 算术运算器源代码(182.5.5 算术元算器测试代码(192.5.6 算术运算器仿真波形(20 2.6数据控制器(202.6.1 数据控制器介绍(202.6.2 数据控制器smybol(20 2.6.3 数据控制器RTL(212.6.4 数据控制器源代码(21 2.6.5 数据控制器测试代码(222.6.6 数据控制器仿真波形(22 2.7 地址多路器(222.7.1地址多路器介绍(222.7.2 地址多路器smybol(232.7.3 地址多路器RTL(232.7.5 地址多路器测试代码(232.7.6 地址多路器仿真波形(24 2.8程序计数器(242.8.1 程序计数器介绍(242.8.2 程序计数器symbol(25 2.8.3 程序计数器RTL(252.8.4 程序计数器源代码(25 2.8.5 程序计数器测试代码(262.8.6 程序计数器仿真波形(26 2.9 状态控制器(272.9.1 状态控制器介器(272.9.2 状态控制器smybol(272.9.3 状态控制器RTL(272.9.4 状态控制器源代码(272.9.5 状态控制器测试代码(282.9.6 状态控制器仿真波形(29 2.10状态机(292.10.1状态机的介绍(292.10.2 状态机symbol(302.10.3 状态机RTL(302.10.4状态机源代码(312.10.5 状态机测试代码(352.10.6 状态机仿真波形(362.11 CPU内核模块的整合(362.11.1 CPU内核原理图(362.11.2 CPU内核smybol (37第三章:CPU外围模块的设计(37 3.1 地址译码器(373.1.1 地址译码器介绍(373.1.2 地址译码器smybol(373.1.3 地址译码器RTL(383.1.4 地址译码器源代码(383.1.5 地址译码器测试代码(383.1.6 地址译码器仿真波形(393.2 RAM (393.2.1 RAM的介绍(393.2.2 RAM smybol(393.2.3 RAM RTL(403.2.4 RAM 源代码(403.2.5 RAM 测试代码(403.2.6 RAM 仿真波形(423.3 ROM (423.3.1 ROM的介绍(423.3.3 ROM的高阻化处理(423.4 I/O模块(433.4.1 I/O模块源代码(433.4.2 I/O模块smybol(443.5 CPU外围模块连接电路原理图(443.6 烧录到FPGA上(45第四章:CPU功能验证(454.1 CPU寻址方式和指令系统(454.2 HLT指令验证(464.3 SKZ指令验证(464.4 ADD指令验证(474.5 AND指令验证(474.6 LDA、STO、JMP指令验证(47第五章:总结(48参考文献: (48第一章:RISC_CPU概述1.1课题的由来和设计环境介绍在本设计课程中,我们通过自己动脑筋,设计出CPU的软核和固核。

VerilogHDL数字系统设计技巧精品PPT课件

VerilogHDL数字系统设计技巧精品PPT课件
module clk ( o_clk, i_clk, rst_n );
output o_clk； input i_clk； input rst_n； parameter N = N_even; // 设置偶数倍分频 parameter M = ?; // M="N/2-1" // bit_of_N: N_even的二进制位宽 reg [(bit_of_N - 1):0] cnt; // 计数器单元 reg o_clk；
cnt <= cnt + 1'b1; end end
恰恰分频：任意整数和小数分频的Verilog实现
// 生成上升沿时钟 // 0~(N/2-1) ↑ -> 1; (N/2)~(N-1) ↑ -> 0 always @ (posedge i_clk, negedge rst_n) begin
if (!rst_n) o_clk <= 0;
偶数分频器的实现非常简单，通过计数器计数 就完全可以实现。 如进行N倍偶数分频，就可以通过由待分频的 时钟触发计数器计数。 当计数器从0计数到N/2-1时，输出时钟进行翻 转，并给计数器一个复位信号，以使下一个时 钟从零开始计数。 以此循环，就可以实现任意的偶数分频。
恰恰分频：任意整数和小数分频的Verilog实现
恰恰分频：任意整数和小数分频的Verilog实现
always@(negedge clk or negedge rst_n) begin if(!rst_n) begin cnt2<=0; end else if(cnt2==2'b10) begin cnt2<=0; end else begin cnt2<=cnt2+1; end end

veriloghdl课程设计

veriloghdl课程设计一、课程目标知识目标：1. 理解Verilog HDL的基本语法和结构，掌握数字电路设计的基本原理；2. 学会使用Verilog HDL进行简单的数字电路设计和仿真；3. 掌握Verilog HDL中的模块化设计方法，能够阅读和分析中等难度的Verilog代码；4. 了解FPGA的基本原理，能够将Verilog HDL代码在FPGA开发板上实现硬件编程。

技能目标：1. 能够运用Verilog HDL编写基本的组合逻辑和时序逻辑电路；2. 独立完成简单的数字信号处理系统的设计、仿真和硬件测试；3. 掌握使用Verilog HDL进行代码调试和优化的基本技巧；4. 培养学生的团队合作能力和问题解决能力，能够在项目中进行有效的沟通与协作。

情感态度价值观目标：1. 培养学生对数字电路设计的兴趣，激发学生的创新意识和探索精神；2. 培养学生严谨、细致的学习态度，树立良好的工程伦理观念；3. 增强学生的国家意识，认识到我国在集成电路领域的发展现状和重要性，激发学生的爱国情怀；4. 引导学生树立正确的价值观，认识到科技进步对国家和社会发展的贡献。

本课程针对高年级学生，以项目为导向，注重理论与实践相结合。

在教学过程中，教师需关注学生的学习特点，充分调动学生的主观能动性，培养学生的实际操作能力和创新能力。

课程目标旨在使学生能够掌握Verilog HDL的基本知识和技能，为今后在集成电路设计和开发领域的发展奠定基础。

通过本课程的学习，学生将能够独立完成数字电路的设计和实现，为我国集成电路产业的发展贡献自己的力量。

二、教学内容1. Verilog HDL基础语法：包括数据类型、运算符、赋值语句、控制结构等，对应教材第一章内容；2. 数字电路设计原理：介绍组合逻辑电路和时序逻辑电路设计方法，对应教材第二章内容；3. Verilog HDL模块化设计：学习模块定义、端口声明、模块调用等，对应教材第三章内容；4. 常用数字电路设计实例：分析并实践触发器、计数器、状态机等设计，对应教材第四章内容；5. 仿真与调试技巧：掌握ModelSim仿真工具的使用，学习代码调试和优化方法，对应教材第五章内容；6. FPGA硬件编程：了解FPGA基本原理，学习将Verilog HDL代码烧写到FPGA开发板，对应教材第六章内容；7. 项目实践：分组进行项目设计，包括数字信号处理系统、通信系统等，综合运用所学知识，对应教材第七章内容。

精品课件-Verilog HDL数字系统设计-Verilog HDL数字系统设计-第6章

function automatic 函数名；
第6章 任务、函数及其他
13
6.2.1 函数的定义 函数的目的是返回一个值，以用于表达式的计算。函数的
语法格式如下：
function <返回值位宽或类型说明> 函数名； 输入端口与类型说明； 局部变量说明； 块语句
endfunction 其中，<返回值位宽或类型说明>是一个可选项，如果缺省，则返回值为一位寄存器类型的 数据。
24
【例6.6】 条件编译举例。
module compile(out,a,b); output out; input a,b; `ifdef add assign out=a+b; `else assign out=a-b; `endif
endmodule
//宏名为 add
第6章 任务、函数及其他
第6章 任务、函数及其他
9
【例6.3】 任务参数传递示例。
module mult(clk, a, b, out, en_mult);
input clk, en_mult;
input [3:0] a, b;
output [7:0] out; reg [7:0] out；
task muotme;
//任务定义
第6章 任务、函数及其他
6
【例6.2】 定义一个完成两个操作数按位与操作的任务， 然后在后面的算术逻辑单元的描述中调用该任务完成与操作。
module alutask(code,a,b,c); input[1:0] code; input[3:0] a,b; output[4:0] c; reg[4:0] c; task my_and;
8'b1xxx_xxxx:code = 3'h7;

Verilog HDL数字系统设计 原理 实例及仿真 第3章


类型 wire, tri supply1, supply0 wor, trior wand, triand trireg tri1, tri0
表 3.1
线网型变量的类型和功能
功能 对应于标准的互连线(可缺省) 对应于电源线或接地线 对应于有多个驱动源的线或逻辑连接 对应于有多个驱动源的线与逻辑连接 对应于有电容存在且能暂时存储电平的连接 对应于需要上拉或下拉的连接
wire a; wire [7:0] b; wire [4:1] c, d;
//定义了 1 个 1 位的 wire 型数据 //定义了 1 个 8 位的 wire 型数据 //定义了 2 个 4 位的 wire 型数据
பைடு நூலகம்
2．寄存器型变量 寄存器是数据存储单元的抽象，通过赋值语句可以改变 寄存器内存储的值，其作用与改变触发器存储的值相当。在 设计中必须将寄存器变量放在过程语句(如initial、always)中， 通过过程赋值语句赋值。在未被赋值时，寄存器的缺省值为x。 寄存器型信号或变量共有五种数据类型，见表3.3。
wire start，do;
//声明 2 个 1 位的连线型信号
wand [4:0] addr;
//声明 1 个 5 位的线与型信号
tri [MSB-1:LSB+1] addr1； //声明三态线 addr1，位宽由表达式确定
wire和tri是最常用的线网类型，它们具有相同的语法格式 和功能。wire型变量通常用来表示单个门驱动或连续赋值语 句驱动的网络型数据，tri型变量则用来表示多驱动器驱动的 网络型数据。如果wire型或tri型变量没有定义逻辑强度(logic strength)，在多个驱动源的情况下，逻辑值会发生冲突从而产 生不确定值。如果多个驱动源驱动同一个连线(或三态线网)， 则这个线网的有效值可由表3.2来决定。

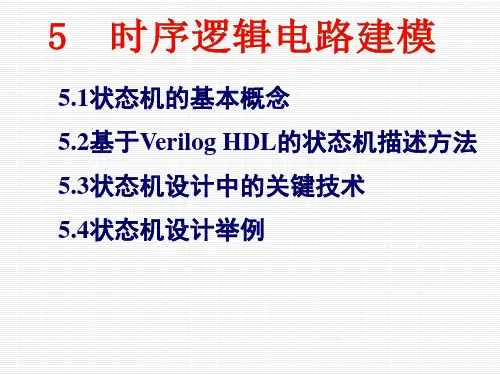

Verilog HDL与FPGA数字系统设计ch05_FSM


5.2.2 推荐的状态图描述方法
利用Verilog HDL语言描述状态图主要包含四部分内容： 1，利用参数定义语句parameter描述状态机中各个状态 的名称，并指定状态编码。例如，对序列检测器的状态分配 可以使用最简单的自然二进制码，其描述如下： parameter S0=2'b00, S1=2'b01, S2 = 2'b10, S3 = 2'b11; 或者，parameter [1:0] S0=2'b00, S1=2'b01, S2 = 2'b10, S3 = 2'b11; 2，用时序的always 块描述状态触发器实现的状态存储。 3，使用敏感表和case语句(也可以采用if-else等价语句)描 述的状态转换逻辑。 4，描述状态机的输出逻辑。
一般来说，状态机的基本操作主要有以下两种： (1) 状态机的内部状态转换。 (2) 产生输出信号序。
根据电路的输出信号是否与电路的输入有关，可以将状态 机分为两种类型：一类是米利型（Mealy）状态机，电路的输 出信号不仅与电路当前的状态有关，还与电路的输入有关；另 一类是穆尔型（Moore）状态机，电路输出仅仅取决于各触发 器的状态，而不受电路当时的输入信号影响或没有输入变量。
5.2.2 推荐的状态图描述方法
state <= S0; //在nCR跳变为0时，异步清零 Else case(State)
S0: begin Out =1’b0; State = (Sin==1)? S0 : S1; end S1: begin Out = 1’b0; State = (Sin==1)? S2 : S1; end S2: begin Out = 1’b0; State = (Sin==1)? S0 : S3; end
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实验三：verilog HDL中任务与函数的数字系统设计班级：通信二班姓名：孔晓悦学号：10082207
作业完成后,以班级为单位,班长或课代表收集齐电子版实验报告,统一提交.
文件命名规则如“通1_王五_学号”
一、实验目的
1、了解verilog HDL任务与函数的定义及格式
2、掌握函数与任务的定义与调用
3、掌握函数与任务在使用时的区别
4、掌握任务与函数的具体应用
二、预习要求
1.复习veirlogHDL行为语句。

2. 预习任务与函数的相关定义和格式要求。

3.简单电路系统设计的流程和方法。

三、实验基本概念
1、任务定义
☐任务定义格式：
task <任务名>；//注意无端口列表
端口及数据类型声明语句；
其它语句；
endtask
☐任务调用的格式为：
<任务名>（端口1，端口2，……）;
☐需要注意的是：任务调用时和定义时的端口变量应是一一对应的。

☐注意事项：
●任务的定义与调用须在一个module模块内。

●定义任务时，没有端口名列表，但需要紧接着进行输入输出端口
和数据类型的说明。

●当任务被调用时，任务被激活。

任务的调用与模块调用一样通过
任务名调用实现，调用时，需列出端口名列表，端口名的排序和类
型必须与任务定义中的相一致。

●一个任务可以调用别的任务和函数，可以调用的任务和函数个数
不限。

2、函数定义
☐函数的目的是返回一个值，以用于表达式计算
☐函数的定义格式：
function <返回值位宽或类型说明> 函数名；
端口声明；
局部变量定义；
其它语句；
endfunction
☐<返回值位宽或类型说明>是一个可选项，如果缺省，则返回值为1位寄存器类型的数据。

☐注意事项：
●函数的定义与调用须在一个module模块内。

●函数只允许有输入变量且必须至少有一个输入变量，输出变量由
函数名本身担任，在定义函数时，需对函数名说明其类型和位宽。

●定义函数时，没有端口名列表，但调用函数时，需列出端口名列
表，端口名的排序和类型必须与定义时的相一致。

这一点与任务相
同
●函数可以出现在持续赋值assign的右端表达式中。

●函数不能调用任务，而任务可以调用别的任务和函数，且调用任
务和函数个数不受限制。

3、例题1 alutask
4、例题2 code_83
4、例题3 funct
四、实验内容
（一）典型习题的验证与仿真
设计要求：
1、指令译码器电路alutask进行调试和仿真。

2、将函数的两个例题83译码器和斐波拉切数计算的例题进行调试和仿真。

3、通过三个例题，掌握任务和函数的定义格式，使用的方法。

代码：
module alutask(opcode,a,b,c);
input [1:0] opcode;
input [7:0] a,b;
output reg [8:0] c;
always @(a or b or opcode)
begin
case(opcode)
2'b00:my_and(a,b,c);
2'b01:c=a|b;
2'b10:c=a-b;
2'b11:c=a+b;
default :c=9'bx;
endcase
end
task my_and;
input [7:0] my_a,my_b;
output [7:0] my_c;
integer i;
for(i=0;i<=7;i=i+1)
my_c[i]=my_a[i]&my_b[i];
endtask
endmodule
仿真结果：
（二）函数与任务练习1---指令译码电路设计
设计要求：
1、在“三、实验基本概念”中例题1，进行改进。

在目前4个分支的基础上增加两个分支，完成a*b的功能，利用移位相加的形式计算，两个分支分别用任务和函数设计。

2．QuartusII进行功能仿真，验证设计的正确性。

4、过程和结果（后面继续添加）
将在程序编辑、编译过程中的错误进行记录（截图或者文本），并错误指出来
(1)编译过程出现的问题总结
错误提示（系统提示）解决方法
错误1
错误2
……..
（2）代码与仿真结果（结果截图）
代码：
module code_83(din,dout);
input[7:0] din;
output [7:0] dout;
function [2:0] code;
input [7:0] din;
casex (din)
8'b1xxx_xxxx : code = 3'h7;
8'b01xx_xxxx : code = 3'h6;
8'b001x_xxxx : code = 3'h5;
8'b0001_xxxx : code = 3'h4;
8'b0000_1xxx : code = 3'h3;
8'b0000_01xx : code = 3'h2;
8'b0000_001x : code = 3'h1;
8'b0000_000x : code = 3'h0;
default :code = 3'hx;
endcase
endfunction
assign dout = code(din);
endmodule
仿真结果：
（三）任务与函数练习2---带7段管输出1位bcd码加法电路
设计要求：
1、参考例题2，设计一个数字电路完成2个1位bcd码加法，输出为七段管。

2、参考例题2和上次试验的7段管译码电路，分别用任务和函数定义7段管的译码电路实
现电路设计。

3．QuartusII进行功能仿真，验证设计的正确性。

4、过程和结果（后面继续添加）
将在程序编辑、编译过程中的错误进行记录（截图或者文本），并错误指出来
(1)编译过程出现的问题总结
错误提示（系统提示）解决方法
错误1
错误2
……..
（2）代码与仿真结果（结果截图）
代码：
module funct(clk,n,result,reset);
output [31:0] result;
input [3:0] n;
input clk,reset;
reg [31:0] result;
always @(posedge clk)
begin
if(!reset) result <=0;
else begin
result <= 2 * factorial(n);
end
end
function [31:0] factorial;
input [3:0] opa;
reg [3:0] i;
begin
factorial = opa ? 1:0;
for(i=2;i<=9;i=i+1)
factorial = i * factorial;
end
endfunction
endmodule
仿真结果：
不是很全的结果
实验要求
1、按照上面的提示完善报告
2、将程序编译过程中出现的主要错误及解决方案进行总结
3、掌握和练习数字系统的分析步骤，并将一些核心步骤进行记录
4、将编写的程序与仿真结果进行记录。
