破除桩头及系梁施工技术交底样本

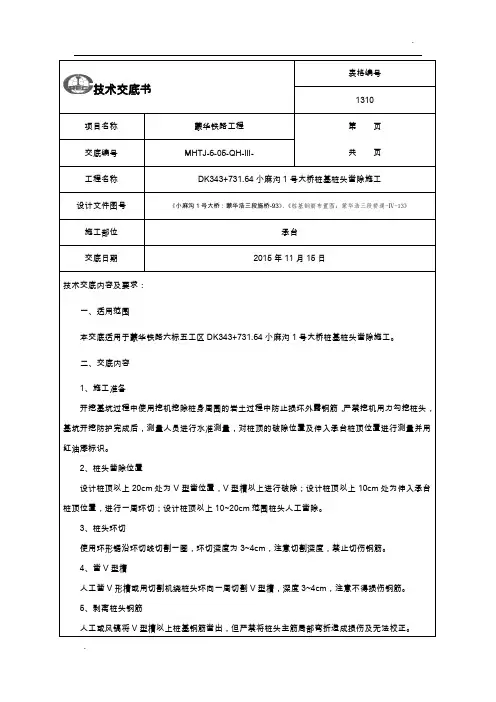

技术交底书1310 项目名称蒙华铁路工程第页共页交底编号MHTJ-6-05-QH-Ⅲ-工程名称DK343+731.64小麻沟1号大桥桩基桩头凿除施工设计文件图号《小麻沟1号大桥：蒙华浩三段施桥-93》、《桩基钢筋布置图：蒙华浩三段桥通-Ⅳ-13》施工部位承台交底日期2015年11月15日技术交底内容及要求：一、适用范围本交底适用于蒙华铁路六标五工区DK343+731.64小麻沟1号大桥桩基桩头凿除施工。

二、交底内容1、施工准备开挖基坑过程中使用挖机挖除桩身周围的岩土过程中防止损坏外露钢筋，严禁挖机用力勾挖桩头，基坑开挖防护完成后，测量人员进行水准测量，对桩顶的破除位置及伸入承台桩顶位置进行测量并用红油漆标识。

2、桩头凿除位置设计桩顶以上20cm处为V型凿位置，V型槽以上进行破除；设计桩顶以上10cm处为伸入承台桩顶位置，进行一周环切；设计桩顶以上10~20cm范围桩头人工凿除。

3、桩头环切使用环形锯沿环切线切割一圈，环切深度为3~4cm，注意切割深度，禁止切伤钢筋。

4、凿V型槽人工凿V形槽或用切割机绕桩头环向一周切割V型槽，深度3~4cm，注意不得损伤钢筋。

5、剥离桩头钢筋人工或风镐将V型槽以上桩基钢筋凿出，但严禁将桩头主筋局部弯折造成损伤及无法校正。

技术交底书1310 项目名称蒙华铁路工程第页共页交底编号MHTJ-6-05-QH-Ⅲ-工程名称DK343+731.64小麻沟1号大桥桩基桩头凿除施工设计文件图号《小麻沟1号大桥：蒙华浩三段施桥-93》、《桩基钢筋布置图：蒙华浩三段桥通-Ⅳ-13》施工部位承台交底日期2015年11月15日6、破除桩头当全部钢筋凿出后，破除V型槽以上桩头，V型槽处水平环向人工凿出三个以上槽口。

使用钢钎打入各个槽口中，来回反复敲击钢钎，使混凝土在槽口处产生一个断裂面，用起重设备将已断裂脱离的桩头吊开。

7、吊离桩头用起重设备将已断裂脱离的桩头吊开时，在桩顶2m范围内，起重设备应垂直起降，不得左右晃动避免桩头倾倒将桩基主筋压成死弯，损伤主筋。

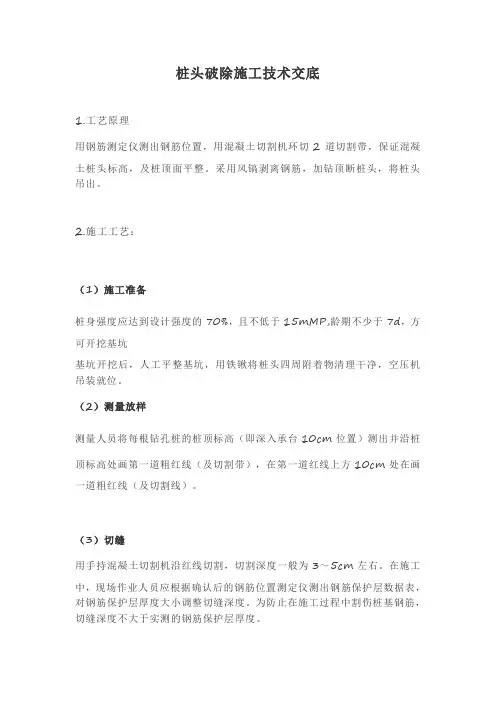

桩头破除施工技术交底1.工艺原理用钢筋测定仪测出钢筋位置，用混凝土切割机环切2道切割带，保证混凝土桩头标高，及桩顶面平整。

采用风镐剥离钢筋，加钻顶断桩头，将桩头吊出。

2.施工工艺：（1）施工准备桩身强度应达到设计强度的70%，且不低于15mMP,龄期不少于7d，方可开挖基坑基坑开挖后，人工平整基坑，用铁锹将桩头四周附着物清理干净，空压机吊装就位。

（2）测量放样测量人员将每根钻孔桩的桩顶标高（即深入承台10cm位置）测出并沿桩顶标高处画第一道粗红线（及切割带），在第一道红线上方10cm处在画一道粗红线（及切割线）。

（3）切缝用手持混凝土切割机沿红线切割，切割深度一般为3～5cm左右。

在施工中，现场作业人员应根据确认后的钢筋位置测定仪测出钢筋保护层数据表，对钢筋保护层厚度大小调整切缝深度。

为防止在施工过程中割伤桩基钢筋，切缝深度不大于实测的钢筋保护层厚度。

（4）剥离钢筋风镐剥离切缝以上钢筋保护层，将钢筋剥离出混凝土后，钢筋向外侧稍微压弯，便于后续施工。

（5）加钻顶断桩头在桩顶线以上1～2cm，沿桩头四周，每根桩均匀布置12-15个孔位，采用凿岩机打孔，打孔深度为8～10cm。

钻孔完成后，插入钢钎，加钻顶断桩头，钢钎水平或稍向上。

每个钢钎配置两个夹片，在桩头顶断后，便于钢钎的取出。

（6）桩头吊出要注意吊装点位置的选择，找出桩头的重心位置，钢丝绳牢牢套住以后，指挥吊车轻轻提起，确定钢丝绳已位于桩头重心位置，方能指挥吊出，放置发生桩头吊装侧滑事故。

吊钻的钢丝绳必须选用软性、优质、无死弯和无断丝者。

（7）调整桩头钢筋两名钢筋操作人员将桩头钢筋按照设计及规范要求调整到相应位置。

3.质量控制保证桩头标高，伸入承台内10cm左右，桩头表面混凝土平整。

4、低应变无损检测现场准备（1）把桩头浮浆或松散、破碎的混凝土凿去，并露出新鲜坚硬的混凝土表面，桩顶表面应光滑平整且无积水，以保证桩顶的材质、强度、截面尺寸与桩身等同；破桩时用风镐凿至标高处，严禁用挖机挖断桩头。

一、交底目的为确保桩头破除施工过程中的安全，防止事故发生，特制定本安全技术交底。

二、施工范围本交底适用于所有桩头破除工程。

三、施工人员要求1. 参加施工的作业人员必须经过专业培训，熟悉桩头破除施工工艺和安全操作规程。

2. 作业人员必须身体健康，无心脏病、高血压、精神病等不宜从事高空作业的疾病。

3. 作业人员必须持证上岗，并佩戴好个人防护用品。

四、施工准备1. 施工现场应设置明显的安全警示标志，并配备必要的安全防护设施。

2. 作业前，应检查施工机械、工具、设备等是否完好，确保安全可靠。

3. 作业人员应熟悉施工图纸，了解桩头设计标高和承台结构。

五、施工工艺及安全措施1. 施工工艺：- 开挖沟槽：由技术员和测量人员确定桩基位置，设置边坡，边坡坡度为1:0.5。

- 设置桩顶标高：根据设计标高对桩头破除深度进行确定，并用红漆划线标识。

- 桩头破碎及清理：采用风镐对桩头进行破碎，注意操作人员的安全。

2. 安全措施：- 施工现场应设置安全防护网，防止高空坠物。

- 作业人员必须佩戴安全帽、防尘口罩、护目镜等个人防护用品。

- 严禁酒后施工、操作。

- 破桩时注意砼片溅出伤人，作业人员戴护目镜，防尘口罩。

- 机械操作人员必须经过专门培训，熟练操作方法。

- 破桩顺序应自上而下破除，不得直接破至桩顶标高处。

- 对超过2米的桩头应搭设脚手架进行从上而下的破除作业。

六、应急处置1. 作业过程中如发现异常情况，应立即停止作业，并向项目负责人报告。

2. 发生安全事故时，应立即启动应急预案，组织人员进行救援，并上报相关部门。

七、交底时间（此处填写交底时间）八、交底地点（此处填写交底地点）九、交底人（此处填写交底人姓名及职务）十、验收人（此处填写验收人姓名及职务）十一、备注1. 本交底适用于所有桩头破除工程，具体施工工艺和措施可根据实际情况进行调整。

2. 施工过程中，应严格执行本交底内容，确保施工安全。

3. 作业人员应加强安全意识，严格遵守操作规程，确保自身和他人的安全。

一、交底目的为确保桩头破除施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、适用范围本交底适用于所有桩头破除施工项目。

三、施工前准备1. 人员准备：- 所有参与施工人员必须经过安全教育和技能培训，了解桩头破除的相关安全知识。

- 对患有高血压、心脏病、癫痫病等不适宜高空作业的员工，应安排其他工作。

2. 机具准备：- 确保所有施工机具（如风镐、挖掘机等）处于良好的工作状态，并进行必要的检查和维护。

- 准备好安全帽、安全带、防护眼镜、防尘口罩等个人防护用品。

3. 材料准备：- 检查并确保材料堆放整齐，不得占用通道，确保施工环境整洁。

四、施工安全措施1. 现场安全检查：- 施工前，必须对施工现场进行安全检查，确保基坑支护牢固，无安全隐患。

- 桩顶设计标高以上10cm处设置桩头切割线。

2. 人员操作规范：- 进入施工现场，必须佩戴安全帽，并系好安全帽带。

- 作业人员必须穿戴防滑鞋，防止滑倒。

- 操作风镐时，必须佩戴手套和护目镜，防止碎块飞溅伤人。

- 操作风镐时，两人配合，一人操作，一人整理混凝土碎块，注意桩头的倾倒方向。

3. 用电安全：- 所有用电设备和线路由专业电工架设，并配备过载和漏电保护装置。

- 施工用电设备专人使用，用电人员各自保护好自用设备的负荷、地线和开关箱。

4. 动火作业：- 施工期间需要动火作业时，必须严格执行动火安全规定，参加动火作业人员必须经过专门培训。

5. 文明施工：- 施工现场应做到现场清整、物料清楚、操作面清洁，文明施工。

五、应急措施1. 遇紧急情况：- 立即组织人员撤离现场，避免人员伤亡。

- 及时拨打急救电话，请求救援。

2. 事故处理：- 发生事故后，立即启动应急预案，进行事故处理。

- 及时上报事故情况，配合相关部门进行调查和处理。

六、总结桩头破除施工过程中，必须严格遵守安全技术交底内容，确保施工安全。

施工人员应提高安全意识，掌握安全操作技能，共同维护施工现场的安全。

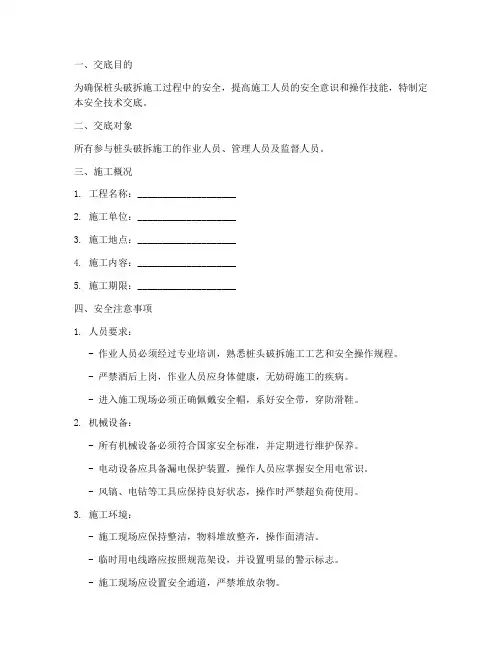

一、交底目的为确保桩头破拆施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象所有参与桩头破拆施工的作业人员、管理人员及监督人员。

三、施工概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：____________________5. 施工期限：____________________四、安全注意事项1. 人员要求：- 作业人员必须经过专业培训，熟悉桩头破拆施工工艺和安全操作规程。

- 严禁酒后上岗，作业人员应身体健康，无妨碍施工的疾病。

- 进入施工现场必须正确佩戴安全帽，系好安全带，穿防滑鞋。

2. 机械设备：- 所有机械设备必须符合国家安全标准，并定期进行维护保养。

- 电动设备应具备漏电保护装置，操作人员应掌握安全用电常识。

- 风镐、电钻等工具应保持良好状态，操作时严禁超负荷使用。

3. 施工环境：- 施工现场应保持整洁，物料堆放整齐，操作面清洁。

- 临时用电线路应按照规范架设，并设置明显的警示标志。

- 施工现场应设置安全通道，严禁堆放杂物。

4. 施工工艺：- 桩头破拆前，应仔细观察桩头情况，了解地质环境，制定合理的破拆方案。

- 破拆过程中，应严格按照操作规程进行，严禁违章作业。

- 遇到异常情况，应立即停止作业，查找原因，采取措施，确保安全。

五、具体操作规程1. 破拆前准备：- 检查桩头情况，了解地质环境，制定破拆方案。

- 检查机械设备和工具，确保其完好。

- 设置安全警示标志，确保施工区域安全。

2. 破拆过程：- 操作人员应站在安全位置，佩戴好安全防护用品。

- 使用风镐、电钻等工具时，应保持稳定，严禁猛击。

- 严禁站在桩头下方作业，防止桩头突然倒下造成伤害。

3. 破拆后处理：- 清理施工现场，确保无安全隐患。

- 检查桩头破拆情况，确保符合要求。

一、工程名称及编号工程名称：[工程名称]编号：[编号]二、交底对象交底对象：全体参与人工破除桩头施工的作业人员、管理人员及监督人员。

三、交底内容1. 施工前的准备工作（1）作业人员必须接受安全教育培训，了解施工过程中可能存在的危险源及防范措施。

（2）熟悉施工图纸，明确桩头破除的位置、深度及施工要求。

（3）检查施工机具、安全防护用品等是否齐全、完好。

2. 施工现场安全措施（1）施工区域设置明显的警示标志，禁止无关人员进入。

（2）施工区域周围设置安全防护栏，防止人员误入危险区域。

（3）夜间施工时，施工场地应安装足够的照明设施，确保作业人员视线清晰。

3. 施工操作规程（1）作业人员进入施工现场必须佩戴安全帽、防护眼镜、耳塞等个人防护用品。

（2）施工前，检查桩头周围土体是否稳定，如有松动，应采取加固措施。

（3）破除桩头时，采用人工破除方式，严禁使用爆炸物。

（4）破除桩头过程中，注意观察周围环境，防止因破除产生的震动影响周边建筑。

（5）破除过程中，如发现异常情况，应立即停止作业，采取相应措施后继续施工。

4. 施工过程中的安全注意事项（1）破除桩头时，严禁操作人员站在桩头边缘或桩顶，防止跌落。

（2）破除过程中，如需进行钢筋切割，应确保切割设备稳定可靠，防止设备倾倒。

（3）破除过程中，注意砼片溅出伤人，作业人员应佩戴护目镜、防尘口罩等防护用品。

（4）破除过程中，如需进行人工搬运，应采取正确的搬运姿势，防止扭伤、摔伤等事故发生。

5. 施工结束后的清理工作（1）破除桩头后，及时清理现场，确保施工区域整洁。

（2）对破除后的桩头进行妥善处理，防止影响周边环境。

四、安全责任1. 施工单位应负责施工现场的安全管理，确保施工过程安全有序。

2. 作业人员应严格遵守操作规程，自觉遵守安全规定。

3. 管理人员应加强对施工现场的监督检查，确保安全措施落实到位。

五、应急措施1. 发生安全事故时，立即启动应急预案，组织人员撤离现场。

2. 对受伤人员及时进行救治，并报告相关部门。

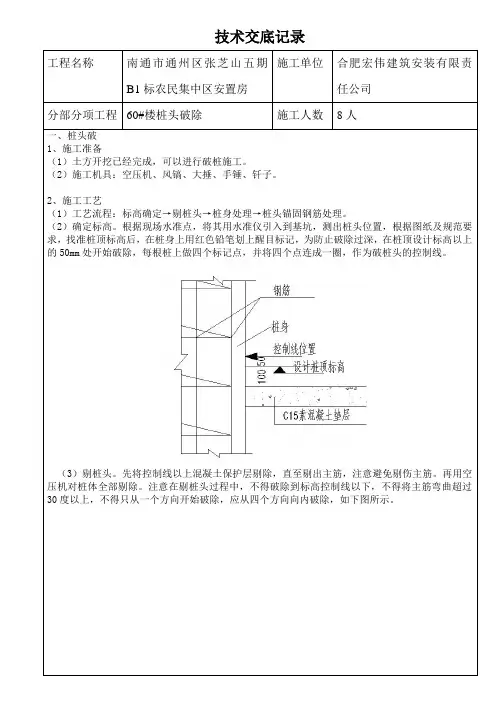

技术交底记录
）剔桩头。

先将控制线以上混凝土保护层剔除，直至剔出主筋，注意避免剔伤主筋。

再用空压机对桩体全部剔除。

注意在剔桩头过程中，不得破除到标高控制线以下，不得将主筋弯曲超过度以上，不得只从一个方向开始破除，应从四个方向向内破除，如下图所示。

（4）桩身处理。

将破除的混凝土块清理干净，然后用人工凿除并清顶，桩头要平整，不得凸凹不平，凿桩完毕后，用钢丝刷清理松动的粉尘后，用水清洗。

（5）桩头锚固钢筋处理：根据设计要求的钢筋锚固长度，截取桩头钢筋。

3、安全文明施工
（1）操作空压机的人员必须穿绝缘鞋戴绝缘手套，保证一机一闸一漏保施工人员进入施工现场必须佩戴安全帽。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工负责人：____________________二、施工内容1. 施工部位：____________________2. 施工方法：____________________3. 施工设备：____________________三、安全注意事项1. 施工人员必须具备相应的施工技能和安全生产知识，并经安全教育培训合格后方可上岗。

2. 施工现场应设立安全警示标志，明确施工区域，并设置安全通道。

3. 进入施工现场必须佩戴安全帽、安全带等防护用品。

4. 严禁酒后作业，施工人员应保持良好的精神状态。

5. 严格遵守操作规程，确保施工过程中的安全。

四、危险源分析及防范措施1. 桩头倒落：（1）原因：桩头未固定，施工过程中振动或冲击导致桩头倒落。

（2）防范措施：- 桩头破除前，使用钢丝绳将桩头固定在相邻未破桩头上，防止破除过程中桩头倒落。

- 破除过程中，专人监护，确保桩头稳定。

2. 机械伤害：（1）原因：机械设备操作不当，如空压机、电锯等。

（2）防范措施：- 操作人员必须经过专业培训，熟练掌握机械设备操作技能。

- 定期检查机械设备，确保其安全性能。

- 操作过程中，穿戴防护用品，如手套、护目镜等。

3. 触电事故：（1）原因：用电设备未进行保护接零，操作人员违规操作。

（2）防范措施：- 严格按照电气设备操作规程进行操作。

- 电线、插座等用电设备必须符合国家标准。

- 配电箱、电源线、漏保开关等符合安全用电要求。

4. 粉尘污染：（1）原因：破除过程中产生大量粉尘。

（2）防范措施：- 使用湿式作业，降低粉尘产生。

- 设置防尘罩，减少粉尘扩散。

- 操作人员佩戴防尘口罩。

五、应急预案1. 发生事故时，立即停止作业，迅速组织人员撤离现场。

2. 及时报告相关部门，启动应急预案。

一、交底对象1. 施工单位全体参与破桩头作业的人员。

2. 项目部管理人员及安全监督人员。

二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容一、安全基本要求1. 作业人员进入施工现场必须戴安全帽，并正确佩戴好劳保用品。

2. 严禁酒后上岗，确保作业人员身心状态良好。

3. 严格遵守项目部的安全守则、安全管理规定。

二、破桩头作业前的准备工作1. 作业人员应熟悉破桩头作业范围内的地质环境条件，了解周边环境，掌握相关施工资料。

2. 熟悉破桩头施工工艺流程，明确施工步骤和注意事项。

3. 检查施工机械、工具设备是否完好，确保施工安全。

三、破桩头作业过程中的安全注意事项1. 作业人员必须遵守操作规程，严格按照施工方案进行施工。

2. 施工现场应设置明显的警示标志，提醒作业人员注意安全。

3. 严禁在破桩头作业过程中吸烟、饮酒。

4. 破桩头时，注意砼片溅出伤人，作业人员必须佩戴护目镜、防尘口罩等防护用品。

5. 使用风镐等机械设备时，必须佩戴手套、防护眼镜等防护用品。

6. 作业人员应保持安全距离，避免因操作不当造成伤害。

四、破桩头作业中的特殊注意事项1. 夜间施工时，应确保施工现场照明充足，设置明显的警示标志。

2. 施工过程中，注意观察周围环境，发现异常情况立即停止作业，并向现场负责人报告。

3. 作业过程中，发现桩头有倾斜、断裂等异常情况，应立即停止作业，并采取措施进行加固处理。

4. 破桩头过程中，若遇到地下管线、电缆等设施，应立即停止作业，并通知相关部门进行处理。

五、破桩头作业结束后的安全工作1. 作业结束后，清理施工现场，确保无安全隐患。

2. 检查施工机械、工具设备是否完好，归位存放。

3. 向现场负责人汇报破桩头作业完成情况。

六、应急处理1. 发生意外事故时，立即停止作业，并采取紧急措施进行救援。

2. 报告现场负责人，启动应急预案，组织人员疏散，确保人员安全。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

破桩头技术交底记录（破桩头）技术交底记录沈阳市公安局道路交深圳市中建大康建工程名称单位工程名称通智能管理控制中心筑工程有限公司分部工程交底交底施工11.08。

06 破桩头名称时间地点现场接受交底人员按相关规范要求,只有桩基混凝土抗压强度达到70%以上时，方可破桩头，并按照设计桩顶标高，将超高部分的混凝土及浮浆全部破除掉。

一、主要工具：风镐、电镐、铁锹等等.二、破除方法：1、先将桩头上的浮浆用风镐破除一部分，露出钢筋。

2、在每个承台中至少要在一个桩钢筋上，打上控制标高，然后拉线将承台技内每个桩钢筋上都打上控制线。

3、按控制线确定桩顶标高，（承台内桩顶标高见下表)弹上墨线。

术4、墨线，，cm以外可以用风镐破桩.5、墨线,，cm以内电镐破除。

交6、墨线5cm以内,以小锤延纵横向分别凿出纵横条纹直至设计标高。

三、注意事项: 底1、破桩完毕后，用钢丝刷清理松动混凝土碎块，然后用水冲洗干净，以便砼粘结。

桩钢筋锚入承台的长度要符合设计图纸要求. 内2、如果遇上浮浆过厚或凿除后标高低于桩顶设计标高时,要及时汇报到总包单位技术部，技术部将会同相关部门对出现的问题进行研究处理。

在未容得到技术部门的允许下，不得擅自施工。

3、试验桩和锚桩桩头暂不处理，待与检测单位研究后,另行通知。

试验桩及锚桩的具体部位见附图。

4、剔除下来的混凝土渣、泥土碎块等杂物要及时清理,不可做回填土使用.四、安全技术要求：1、进入现场必须戴好安全帽;2、如遇夜班施工必须保证充足照明，专业电工跟班作业;3、施工过程中注意高空坠物,不得在基坑上部抛掷工具，施工中不得打闹；4、要求施工队每日作好安全技术交底确保安全；5、施工队伍人员不得随意乱动用电设备;6、以上未尽事宜按照国家与地方有关安全的法律、法规、规程执行。

承台内桩顶标高一览表承台内桩承台内桩顶承台编号承台编号顶标高标高 CT-1 —10.050米CT-7 —10.250米CT—2 —10.050米 CT-8 -10。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工项目负责人：____________________5. 施工专业施工员：____________________6. 施工专业质量检查员：_________________7. 专业班组长：____________________二、施工准备1. 技术准备：根据设计资料、现场实际地形、地质情况，核对桩顶位置、方向、长度等，熟悉围护桩图纸与位置。

2. 材料机具准备：风镐、钢筋扳手、钢筋刷、挖掘机等。

3. 作业条件准备：清除施工区域内的地上、地下障碍物，夜间施工时安装照明设施，危险地段设置明显标志，进行详细护坡检查，防止基坑土坡坍塌等事故发生。

三、安全技术措施1. 作业人员安全：（1）进入施工现场必须戴安全帽，正确配备使用劳保用品，严禁酒后上岗。

（2）破桩作业前熟悉作业范围内的地质环境条件，作业时安排专人指挥，注意周围可能发生塌方的危险，紧急情况立即组织人员撤离现场。

（3）所有从事本作业的人员必须经过安全作业培训后，方可进入施工现场。

（4）作业人员必须掌握安全用电常识和空压机、风镐安全操作规程，配电箱、电源线、漏保开关符合安全用电要求，用电必须安排专业持证电工进行操作。

（5）破桩时注意砼片溅出伤人，作业人员戴护目镜，防尘口罩。

2. 施工机械安全：（1）电动空压机操作规程：起动前的准备和检查，清除机体和电动机附近的工具和杂物，清扫干净；曲轴箱中的油质和油量应符合要求；压气管路中各阀门开闭应灵活，并处于开机前的位置；长期停机后，应向齿轮油泵内注满机油，摇动油泵排空空气。

（2）风镐操作规程：操作员必须经过专门培训，熟练操作方法，佩戴好手套及眼睛防护镜，防止破除混凝土时碎块飞溅伤人；破桩时两人配合，一人操作风镐，一人整理混凝土碎块，注意桩头的倾倒方向，以免桩头突然倒下砸伤人。

一、交底目的为确保破桩头作业的安全顺利进行，防止事故发生，特制定本安全交底。

二、适用范围本交底适用于所有破桩头作业，包括但不限于钻孔灌注桩、预制桩等。

三、交底内容1. 作业人员要求（1）所有参与破桩头作业的人员必须经过专业培训，具备相应的操作技能和安全意识。

（2）作业人员必须熟悉破桩头作业的相关规程、操作方法和安全注意事项。

（3）作业人员必须佩戴好安全帽、防护眼镜、耳塞、手套等个人防护用品。

2. 施工现场要求（1）施工现场应设置明显的安全警示标志，确保作业区域安全。

（2）施工现场应保持整洁，施工材料、工具摆放整齐，不得占用消防通道。

（3）施工现场应配备必要的安全防护设施，如防护栏、警示灯、安全绳等。

3. 作业准备（1）破桩前，应对桩头进行检查，确认无裂缝、松散等异常情况。

（2）根据桩头尺寸、材料、地质条件等因素，选择合适的破桩设备。

（3）作业前，对破桩设备进行检查，确保设备运行正常。

4. 作业操作（1）破桩作业时，应按照操作规程进行，严禁违规操作。

（2）破桩过程中，应注意观察桩头动态，防止桩头突然倒地伤人。

（3）破桩时，应使用防护措施，防止混凝土碎片飞溅伤人。

（4）破桩过程中，如发现异常情况，应立即停止作业，并报告现场负责人。

5. 作业结束（1）破桩作业结束后，应对施工现场进行清理，确保无安全隐患。

（2）将破桩头运至指定位置，做好标识，便于后续施工。

四、安全注意事项1. 作业人员应严格遵守操作规程，确保自身和他人的安全。

2. 破桩过程中，严禁酒后作业、疲劳作业。

3. 破桩作业现场应配备专职安全员，负责现场安全监督和指导。

4. 施工现场应加强安全教育培训，提高作业人员的安全意识。

5. 破桩作业过程中，如遇恶劣天气，应立即停止作业，确保人员安全。

五、附则1. 本交底自发布之日起执行，如遇特殊情况，可由项目部根据实际情况进行调整。

2. 本交底未尽事宜，按国家相关法律法规和项目部规定执行。

3. 任何单位和个人均有权对本交底提出意见和建议，项目部将及时予以研究、处理。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工班组：____________________二、破桩头目的1. 消除桩头对承台的影响，确保承台结构安全。

2. 为后续施工提供便利，如桩基检测、承台施工等。

三、环刀法破桩头工艺流程1. 根据设计要求，确定桩顶标高及破桩深度。

2. 在桩顶周围设置围挡，确保施工安全。

3. 使用环刀切割桩头，切割深度应符合设计要求。

4. 拆除切割后的桩头，清理现场。

5. 对破桩后的桩身进行检查，确保桩身质量。

四、安全技术措施1. 人员安全（1）施工人员必须经过专业培训，掌握环刀法破桩头操作技能。

（2）施工人员应正确佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。

（3）施工过程中，应严格遵守操作规程，不得擅自更改施工方法。

2. 设备安全（1）环刀设备应定期检查、保养，确保设备性能良好。

（2）设备操作人员应熟悉设备操作规程，掌握设备故障处理方法。

3. 环境安全（1）施工区域应设置明显的警示标志，防止无关人员进入。

（2）施工过程中，应做好降尘、降噪、防污染措施。

4. 施工现场安全（1）施工区域应设置围挡，防止无关人员进入。

（2）施工过程中，应做好桩头切割、拆除等环节的安全防护措施。

五、应急处置措施1. 人员伤害事故（1）立即停止施工，将伤者送往医院救治。

（2）对事故现场进行保护，配合相关部门进行调查。

2. 设备故障（1）立即停止施工，隔离故障设备。

（2）联系设备厂家或维修人员进行维修。

（3）维修期间，调整施工方案，确保工程进度。

3. 环境污染（1）立即停止施工，查找污染源。

（2）采取有效措施，消除污染。

（3）对污染区域进行清理、消毒。

六、安全交底内容1. 施工人员应认真学习环刀法破桩头安全技术交底内容。

2. 施工人员应严格遵守安全技术措施，确保施工安全。

工程名称深广.渠江云谷项目施工单位中建钢构有限公司交底部位1#楼地基与基础分部工程工序名称桩顶混凝土凿除交底提要：主要材料、施工机具、操作工艺、质量标准、安全环保措施、成品保护、注意事项等。

项目（专业）技术负责人交底人接受交底人技术交底内容:一、施工准备:1、作业人员：力工、钢筋工、风镐工、电工、机械维护人员等。

2、机具准备：空压机、风镐、钢筋扳手、钢筋刷若干，挖掘机一台3、技术准备：详细了解图纸桩顶及承台底的标高，熟悉桩及承台的图纸与位置。

4、施工条件：人员机械配备完整，桩两侧土方被清除后，才能施工.二、施工工艺及方法:为了保证施工质量，本工程采用空压机风镐对桩头进行破除,施工顺序为：开挖沟槽→设置桩顶标高→破碎桩头→剥离钢筋→清除桩头→人工修整→调直钢筋→浇筑混凝土垫层。

1、开挖沟槽第一层土方开挖时开挖沟槽即开挖桩两侧的土方,开挖沟槽时由技术员和测量人员确定桩基位置，然后设置边坡，边坡坡度为1:0.5。

在挖掘桩基周围土方时，注意机械与桩基的接触防止将不需要破碎的部分破坏.2、设置桩顶标高桩两侧土方被挖开后，测量人员根据设计标高对桩头破除深度进行确定，本工程图纸设计±0.000高程为275.1m，桩顶标高图中未注明的为—3。

0m，CT6、CT6a承台处桩顶标高为-3.2m，CT7、CT8、CT9承台处桩顶标高为-3.8m，桩顶标高即为桩头破除标高，测量完后用红漆划线标识。

3、桩头的破碎及清理用风镐对红线标记以上的部分进行破碎,每个桩头由两个人配合破除，用风镐从桩的四周开始破除，剥离桩身主筋，直至划线标记上100mm处（CT1～CT5承台处桩顶标高为-2.9m，CT6、CT6a承台处桩顶标高为—3。

1m，CT7、CT8、CT9承台处桩顶标高为—3。

7m），再将预留100mm工程名称深广.渠江云谷项目施工单位中建钢构有限公司交底部位1#楼地基与基础分部工程工序名称桩顶混凝土凿除交底提要：主要材料、施工机具、操作工艺、质量标准、安全环保措施、成品保护、注意事项等。

技术交底记录
表C2-1
编 号
工程名称北京地铁八号线二期工
程
黑石子站
交底日期2015年03月6日
施工单位中铁十六局集团有限公
司 四
号线一期土建五标项目
部
分项工程
名称
钻孔灌注桩桩头
破除
交底提要钻孔灌注桩破除桩头混凝土
交底内容：
1. 对灌注桩破除桩头混凝土，采用风镐先破除
钢筋外周混凝土，使钢筋露出，然后在剩余
混凝土柱预置断裂面处打6孔，深20cm，然
后用挖掘机掰断桩头，不损坏原有钢筋、预
埋件为原则。

2. 施工前先在桩头部位用红油漆标注出破除混
凝土破除位置，桩头破除至标高上5-10cm后
采用人工破除，不得动用机械。

3. 人员作业前，需对桩周围2m范围内的杂物、
土石块必须清理干净。

4. 破除桩头混凝土不得使用挖机猛挖猛砸，不
得切断钢筋，破坏钢筋断面。

5. 破除混凝土不得破坏预定标高以下桩身混凝
土。

6. 机械作业时人员不得靠近机械作业半径以内
范围。

7. 人员作业时机械不得参与配合确保人员作业
安全。

8. 对施工完毕的桩头周边应采取必要的防护措
施，并挂设安全标示。

审核人交底人接受交底
人
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
