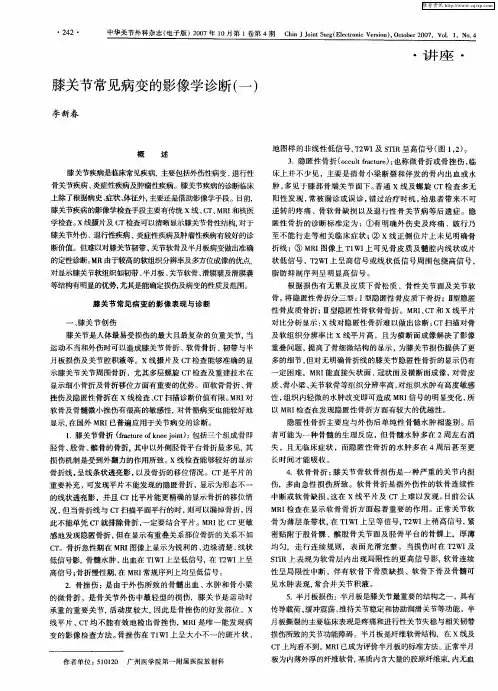

膝关节常见病变的影像学诊断(一)

・
讲座・
膝关节常见病变的影像学诊断（）一
李新春
概
述
地图样的非线性低信号，２及ＳＩＴＷＩＴＲ呈高信号（１２。图，）
３．隐匿性骨折（ｃｕａｔｅ：称微骨折或骨挫伤，ｏｃｌｆｃｒ）也ｔｒｕ临床上并不少见，主要是指骨小梁断裂和伴发的骨内出血或水肿，见于膝部骨端关节面下。通ｘ线及螺旋Ｃ多普Ｔ检查多无阳性发现，常被漏诊或误诊，过治疗时机，患者带来不可错给逆转的疼痛、骨软骨缺损以及退行性骨关节病等后遗症。隐
长时间才能吸收。
显示，在国外ＭＲ已普遍应用于关节病变的诊断。Ｉ
１．膝关节骨折（ａ【ｅｆｎｅｉｎ）包括三个组成骨即ｆｃｒｏｅｉ：ｕｋｏｔ胫骨、骨、骨的骨折，中以外侧胫骨平台骨折最多见，股髌其其损伤机制是受到外翻力的作用所致。ｘ线检查能够较好的显示骨折线，线条状透亮影，呈以及骨折的移位情况。ＣＴ是平片的重要补充，可发现平片不能发现的隐匿骨折，显示为形态不一
断价值。但难以对膝关节韧带、关节软骨及半月板病变做出准确
的定性诊断。Ｒ由于较高的软组织分辨率及多方位成像的优点，Ｍ对显示膝关节软组织如韧带、月板、半关节软骨、滑膜襞及滑膜囊等结构有明显的优势，尤其是能确定损伤及病变的性质及范围。膝关节常见病变的影像表现与诊断

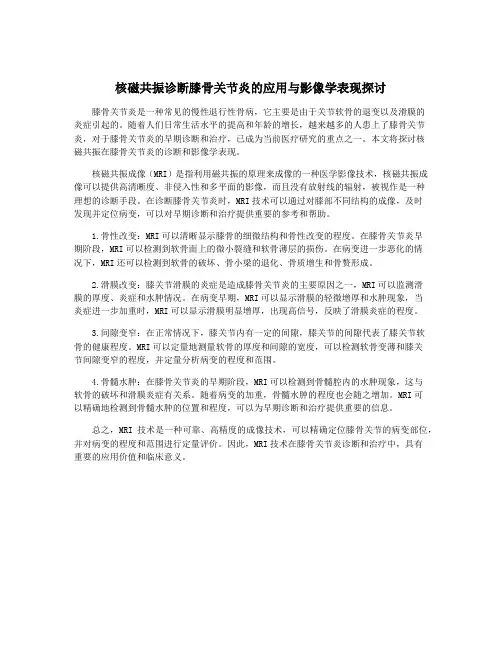

核磁共振诊断膝骨关节炎的应用与影像学表现探讨

核磁共振诊断膝骨关节炎的应用与影像学表现探讨膝骨关节炎是一种常见的慢性退行性骨病，它主要是由于关节软骨的退变以及滑膜的炎症引起的。

随着人们日常生活水平的提高和年龄的增长，越来越多的人患上了膝骨关节炎，对于膝骨关节炎的早期诊断和治疗，已成为当前医疗研究的重点之一。

本文将探讨核磁共振在膝骨关节炎的诊断和影像学表现。

核磁共振成像（MRI）是指利用磁共振的原理来成像的一种医学影像技术，核磁共振成像可以提供高清晰度、非侵入性和多平面的影像，而且没有放射线的辐射，被视作是一种理想的诊断手段。

在诊断膝骨关节炎时，MRI技术可以通过对膝部不同结构的成像，及时发现并定位病变，可以对早期诊断和治疗提供重要的参考和帮助。

1.骨性改变：MRI可以清晰显示膝骨的细微结构和骨性改变的程度。

在膝骨关节炎早期阶段，MRI可以检测到软骨面上的微小裂缝和软骨薄层的损伤。

在病变进一步恶化的情况下，MRI还可以检测到软骨的破坏、骨小梁的退化、骨质增生和骨赘形成。

2.滑膜改变：膝关节滑膜的炎症是造成膝骨关节炎的主要原因之一，MRI可以监测滑膜的厚度、炎症和水肿情况。

在病变早期，MRI可以显示滑膜的轻微增厚和水肿现象，当炎症进一步加重时，MRI可以显示滑膜明显增厚，出现高信号，反映了滑膜炎症的程度。

3.间隙变窄：在正常情况下，膝关节内有一定的间隙，膝关节的间隙代表了膝关节软骨的健康程度。

MRI可以定量地测量软骨的厚度和间隙的宽度，可以检测软骨变薄和膝关节间隙变窄的程度，并定量分析病变的程度和范围。

4.骨髓水肿：在膝骨关节炎的早期阶段，MRI可以检测到骨髓腔内的水肿现象，这与软骨的破坏和滑膜炎症有关系。

随着病变的加重，骨髓水肿的程度也会随之增加。

MRI可以精确地检测到骨髓水肿的位置和程度，可以为早期诊断和治疗提供重要的信息。

总之，MRI技术是一种可靠、高精度的成像技术，可以精确定位膝骨关节的病变部位，并对病变的程度和范围进行定量评价。

因此，MRI技术在膝骨关节炎诊断和治疗中，具有重要的应用价值和临床意义。

膝关节常见疾病及鉴别诊断

X线：软骨体未钙化时为阴性，软骨小体钙化或骨化表现为关节内外大小不一的高密度结节，典型征象为中心浅淡，周围绕以致密环阴影。
.
鉴别诊断
MRI：关节囊内可见多个小结节影，无钙化的透明软骨表现为均匀的长T1长T2信号，增强扫描无强化。临床上MRI常常呈多种表现，因为单纯的软骨瘤结节演变为含骨小梁和骨髓组织的成熟骨过程不同阶段所致。
随着病程逐渐进展，含铁血黄素在滑膜和绒毛结节中沉积，由于含铁血黄素具有较强的顺磁性作用，从而使 T1WI 呈等、低信号， T2WI 呈低信号。
病程后期因含铁血黄素被吸收、转运而减少，出血也相应减少，从而形成了 T1WI 等信号， T2WI 高信号。
.
影像学表现-MRI
滑膜改变 —局限型以单发结节样病灶为特征，边缘光整，常出
.
MRI：
滑膜增厚：不均匀的条状、结节状突起， T1WI低信号，T2WI高或混杂信号明显强化
关节积液：长T1、T2信号关节软骨：表面毛糙不平->局部缺损变薄->全程缺失剥脱骨质异常：骨质破坏（虫蚀样）；骨髓水肿： T2WI高信号，稍强化关节周围脓肿，窦道形成：膝内侧、外侧、腘窝、大腿内侧等，T1较均一低，质子混杂中低，T2混杂信号，壁强化
可出现关节打空、绞索、关节僵直。
严重的膝骨关节炎伴有关节肿胀、周围水肿、肌肉萎缩等。
.
X线、CT：
1、关节间隙不均匀变窄（内侧） 2、关节面硬化，变形 3、关节软骨下小囊变 4、关节缘骨赘、骨桥与关节
内游离体 5、关节半脱位 6、骨质疏松
.
治疗
Ｋ⁃Ｌ１级（０分）：患者主张控制体质量，避免不合理的运动，避免强大外力的膝关节损伤，适量活动，注意休息。辅助中医针灸、理疗，药浴或热疗等Ｋ⁃Ｌ２级（１分）：建议对症口服软骨保护药物、非甾体抗炎药等药物缓解症状。

骨与软组织的正常及基本病变影像学表现

3 、血管造影（ angiography）及数字减影血管造影（DSA)
（1）含动、静脉造影。
（2）用于骨和软组织肿瘤良、恶性的鉴别、了解病变血供及进行介入治疗。
.
5
交通支血栓
股动脉造影
DSA
.
下肢静脉造影
6
二、C T检查
（一）平扫（Plain scan）
1、尽量达到病变和对侧相应部位同时扫描。同一层面应有骨窗（L400，W1500）和软组织窗（L60，W300）。
●肌腱、韧带和纤维间隔:T1、T2均呈低信号。
●脂肪：T1、T2均为高信号。
●血管：位于肌间隙内，T1、T2均呈圆形或条状低信号。
●粗大神经：T1、T2均呈中等信号。
正常软组织MRI表现
骨骼肌T1WI呈中等偏低信号，T2WI呈低信号
正常软组织MRI表现：T1WI
臀小肌臀中肌髂腰肌股外侧肌
●骨膜和骨内膜：前者覆盖于骨皮质表面；后者衬于骨皮质髓腔面和骨小梁表面。
●骨髓腔：居骨的中央，含骨干的中空部分和骨端的骨小梁间隙。
.
28
骨内膜骨外膜半月板
骨的结构及哈-伏系统图
骨密质骨髓腔
骨松质关节软骨
骨密质骨髓
骨外膜哈佛管
伏克曼管
（三）骨的发育
长骨发育
（Skeletal development）软骨内骨化过程图
骺板、骨干和关节间隙。
•
X
儿骨松质童骨关骨皮质 → 节正骨髓腔 → 常线表现临时钙化带 →
关节间隙 →
← 生长障碍线滋养动脉沟
骨骺骺板干骺端
骨干
骨龄比较

膝关节的影像解剖及常见病变的MRI表现

髌骨
位于膝关节前方，是人体最大的籽骨，与股骨滑车形成关节面。
胫骨上端
位于膝关节下方，与胫骨平台和腓骨小头相连，形成胫骨平
台关节面。
膝关节软组织结构
关节囊
包裹在膝关节周围，起到固定和保护关节的作用。
半月板
位于股骨和胫骨之间，起到缓冲和稳定关节的作用。
前交叉韧带和后交叉韧带
连接股骨和胫骨，维持关节的稳定性和运动协调性。
常见病变的MRI表现
膝关节常见病变包括骨关节炎、半月板损伤、韧带损伤等， MRI表现包括关节软骨变薄、关节腔积液、半月板撕裂、韧带断裂等。
诊断价值
MRI在膝关节病变的诊断中具有重要价值，能够清晰显示关节结构及病变，为临床医生提供准确的诊断依据。
展望
技术发展
随着医学影像技术的不断发展，未来MRI将更加高清、快速，为膝关节疾病的诊断提供更加精准的信息。
了解正常膝关节的MRI解剖结构，有助于识别异常病变。
观察病变特征
观察病变的大小、形态、边缘、信号强度等特征，结合临床病史进行诊断。
03
膝关节常见病变的MRI表现
膝关节半月板损伤
MRI表现
半月板失去正常形态，出现异常信号，可能伴有膝关节积液。
诊断与治疗
根据MRI表现，结合临床症状，可确诊半月板损伤。治疗包括保守治疗和手术治疗。
膝关节血管与淋巴结构
膝关节周围血管
包括膝降动脉、膝上动脉、膝下动脉等，为膝关节提供血液供应。
膝关节周围淋巴管
收集膝关节周围的淋巴液，回流至附近淋巴结。
02
MRI基本原理与膝关节成像技术
MRI基本原理
01
核磁共振成像（MRI）利用强磁场和射频脉冲使体内的氢质子产生共振，通过计算机采集这些信号并重建图像。

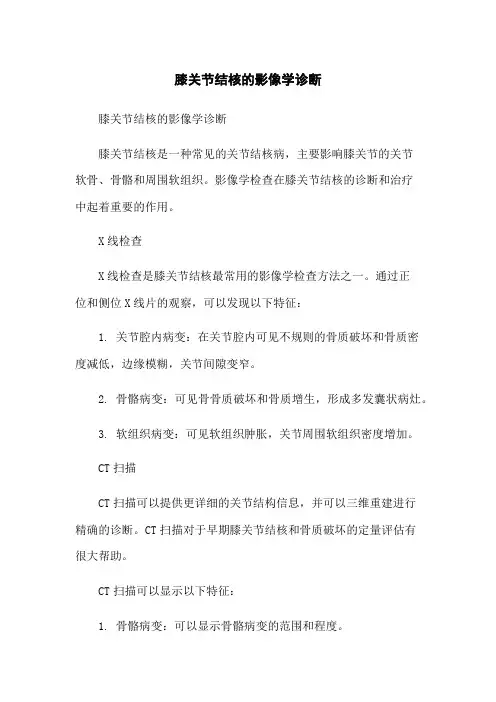

膝关节结核的影像学诊断

膝关节结核的影像学诊断膝关节结核的影像学诊断膝关节结核是一种常见的关节结核病，主要影响膝关节的关节软骨、骨骼和周围软组织。

影像学检查在膝关节结核的诊断和治疗中起着重要的作用。

X线检查X线检查是膝关节结核最常用的影像学检查方法之一。

通过正位和侧位X线片的观察，可以发现以下特征：1. 关节腔内病变：在关节腔内可见不规则的骨质破坏和骨质密度减低，边缘模糊，关节间隙变窄。

2. 骨骼病变：可见骨骨质破坏和骨质增生，形成多发囊状病灶。

3. 软组织病变：可见软组织肿胀，关节周围软组织密度增加。

CT扫描CT扫描可以提供更详细的关节结构信息，并可以三维重建进行精确的诊断。

CT扫描对于早期膝关节结核和骨质破坏的定量评估有很大帮助。

CT扫描可以显示以下特征：1. 骨骼病变：可以显示骨骼病变的范围和程度。

2. 关节腔内软骨破坏：可以清晰显示关节腔内软骨的破坏情况。

3. 关节周围软组织肿胀：可以显示关节周围软组织肿胀、积液。

MRI检查MRI检查是膝关节结核诊断的“金标准”。

MRI可以提供多平面、多序列的高分辨率图像，对于关节腔内和周围软组织的检查非常敏感。

MRI可以显示以下特征：1. 骨髓炎：可以显示骨骼病变的范围和程度，包括骨髓炎的信号改变。

2. 关节软骨破坏：可以显示关节腔内软骨的破坏情况。

3. 软组织病变：可以显示关节周围软组织肿胀、积液和脓肿等。

结论影像学检查在膝关节结核的诊断和治疗中起着关键的作用。

X线检查是最常用的影像学检查方法，但其检出率有限。

CT扫描可以提供更详细的骨骼信息，MRI则对于软组织病变的检查更为敏感。

综合应用这些影像学检查方法，有助于膝关节结核的早期诊断和治疗。

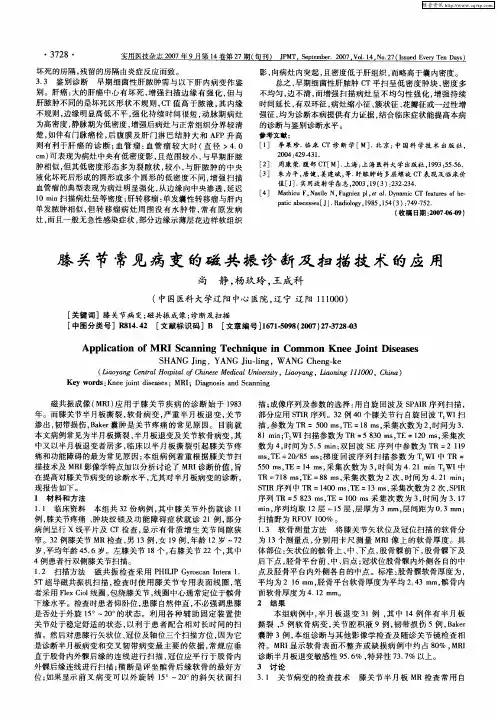

膝关节常见病变的磁共振诊断及扫描技术的应用

影，向病灶内突起，且密度低于肝组织，略高于囊内密度。而总之，期细菌性肝脓肿Ｃ早Ｔ平扫呈低密度肿块，密度多不均匀，不清，边而增强扫描病灶呈不均匀性强化，强持续增时间延长，双环征，有病灶缩小征、簇状征、花瓣征或一过性增强征，为诊断本病提供有力证据，均结合临床症状能提高本病的诊断与鉴别诊断水平。
磁共振成像（Ｉ应用于膝关节疾病的诊断始于１８ＭＲ）９３年。而膝关节半月板撕裂，软骨病变，重半月板退变，节严关渗出，韧带损伤，ａｅ囊肿是关节疼痛的常见原因。目前就Ｂｋｒ本文病例常见为半月板撕裂、半月板退变及关节软骨病变，其中又以半月板退变者居多，临床以半月板撕裂引起膝关节疼痛和功能障碍的最为常见原因；组病例着重根据膝关节扫本描技术及ＭＲ影像学特点加以分析讨论了ＭＲ诊断价值，ＩＩ旨在提高对膝关节病变的诊断水平，尤其对半月板病变的诊断，现报告如下。
