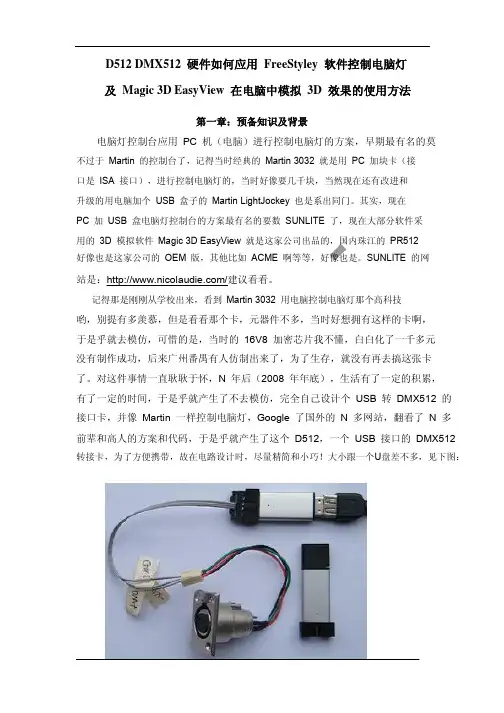

D512 DMX512硬件如何应用FreeStyley软件控制电脑灯及Magic 3D EasyView在电脑中模拟3D效果的使用方法第一章:预备知识及背景电脑灯控制台应用PC 机(电脑)进行控制电脑灯的方案,早期最有名的莫不过于Martin 的控制台了,记得当时经典的Martin 3032 就是用PC 加块卡(接口是ISA 接口),进行控制电脑灯的,当时好像要几千块,当然现在还有改进和升级的用电脑加个USB 盒子的Martin LightJockey 也是系出同门。
其实,现在PC 加USB 盒电脑灯控制台的方案最有名的要数SUNLITE 了,现在大部分软件采用的3D 模拟软件Magic 3D EasyView 就是这家公司出品的,国内珠江的PR512好像也是这家公司的OEM 版,其他比如ACME 啊等等,好像也是。
SUNLITE 的网站是:/建议看看。
记得那是刚刚从学校出来,看到Martin 3032 用电脑控制电脑灯那个高科技哟,别提有多羡慕,但是看看那个卡,元器件不多,当时好想拥有这样的卡啊,于是乎就去模仿,可惜的是,当时的16V8 加密芯片我不懂,白白化了一千多元没有制作成功,后来广州番禺有人仿制出来了,为了生存,就没有再去搞这张卡了。
对这件事情一直耿耿于怀,N 年后(2008 年年底),生活有了一定的积累,有了一定的时间,于是乎就产生了不去模仿,完全自己设计个USB 转DMX512 的接口卡,并像Martin 一样控制电脑灯,Google 了国外的N 多网站,翻看了N 多前辈和高人的方案和代码,于是乎就产生了这个D512,一个USB 接口的DMX512 转接卡,为了方便携带,故在电路设计时,尽量精简和小巧!大小跟一个U盘差不多,见下图:为了试验这个D512,买了大量的贴片元器件放在家,为了平摊成本,故让LP 在淘宝上/item_detail.jhtml?item_id=366496e964ea5473e546ea4be25efa94&x_id=db2以白菜价出售,方便大家尝用。
Wisiwyg简易教程软件介绍:WYSIWYG 是 What You See Is What You Get 的首字母缩略词。
1.01、能模拟真实的现场。
我们可以根据演出场所的实际大小尺寸生成演出现场,并安装各类设备,模拟一个完整的灯光现场。
1.02、通过控制系统,控制模拟灯光现场的效果。
我们可以应用控制设备或离线软件配置灯光通道进行灯光控制,并实时的在屏幕上看到演出灯光效果。
1.03、只要通过布置现场设备配置即可得到你所需要的所有灯光资料。
当你布置好一个模拟的现场后,系统便会自动产生现场控制和维护的所有数据,如灯位图、通道表、配接表、灯具统计表、模拟效果图等等,为现场操作提供参考依据1.04、设计不受空间的限制。
使用了WYSIWYG Perform,设计者无需在演出现场指挥,在家就可以完成所有的灯光设计,包括灯具布置、场景布置、灯光设计、灯光控制等等。
1.05、在现场实时控制时,能实时显示控制效果及设备的运行情况。
1.06、支持多种文件格式的导入、导出。
我们可以应用现成的文件将原设计导入WYSIWYG Perform进行灯光设计,导出成需要的文件格式。
设计展示翻开软件首先看到的窗口〔下列图〕点击你想翻开的文件,开始工作。
Wireframe:全屏绘图Quad:四分工作窗Flight case:预选设备窗口Shaded:全屏预览窗口Cad:用来建模挂灯,调整灯具位置,常规灯具对光,灯具配接等等Date:工作数据以电子表格的形式同步生成Design:电脑灯具对光模式Pres:效果图以及灯具参数,数量同步生成Live:现场模式Link:连接模式1.4工具栏(工具栏的位置可以拖拽移动),在界面上点右键可调出隐藏的工具栏窗口在工作区内单击右键,选择open in popub frame,可以开启新的2绘图模式黑匣子、体育场、剧场以剧场为例:Stage width舞台宽度、depth舞台深度、stage heigh舞台高度Thrust depth台唇深度〔伸出台口区域〕tnrust width台唇前沿宽度Fly:剧场高度、Arch:width台口宽度、depth台口厚度、heigh台口高度Auditorium:boh width观众席后墙宽度、depth观众席深度Heigh观众席前沿高度foh width观众席前沿宽度slope观众席倾斜高度在有的版本中wysiwyg还可以创立马戏团帐篷、绘制大屏幕等等。

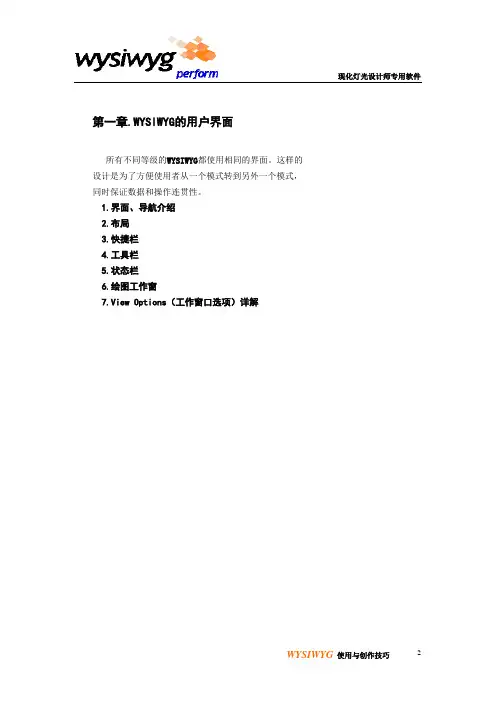

现化灯光设计师专用软件第一章.WYSIWYG的用户界面所有不同等级的WYSIWYG都使用相同的界面。
这样的设计是为了方便使用者从一个模式转到另外一个模式,同时保证数据和操作连贯性。
1.界面、导航介绍2.布局3.快捷栏4.工具栏5.状态栏6.绘图工作窗7.View Options(工作窗口选项)详解现化灯光设计师专用软件1.界面、导航介绍打开WYSIWYG首先看到的是欢迎窗口,你所使用的WYSIWYG软件的等级显示在右上角。
从WYSIWYG的菜单中可以选择是创建一个新图,还是打开一个已有的图。
左侧窗口显示的是快捷现场模式选择。
右侧窗口显示的是最近作的文件。
点击你想打开的文件就可以开始工作。
WYSIWYG 模式等级WYSIWYG象其他专业设计类软件一样,根据不同的用户群或用户需求提供相应的应用等级配置。
如果你用的是WYSIWYG Report:等级软件,那么你只能作2D图。
只有在WYSIWYG Design和WYSIWYG Perform等级的软件下才能具备效果图渲染和进行离线编辑功能。
WYSIWYG Report:具有CAD 2D DATA PRES 2D工作模式WYSIWYG Design:具有CAD DATA DESIGN PRES工作模式WYSIWYG Perform:具有CAD DATA DESIGN PRES LIVE 说明2.工作界面布局进入WYSIWYG的新建的设计方案出现以下基本界面:现化灯光设计师专用软件3.模式状态模式按钮总在各个等级和模式状态的窗口上方,点击相应的模式按钮进行工作模式的转换。
绘图模式——是用来创建你的灯光工作图,这项工作包括制订你的场地、设置布景、选择灯具、确定灯位、对常规灯具进行调整聚焦、布光等。
绘图模式的工作方式和其它CAD 软件的工作方式类似。
其包括了专业灯光设计的主要特点,具有建立、修改、捕捉、挤压、打散,图层属性等功能,前期大部分的工作是在这个模式下进行的。

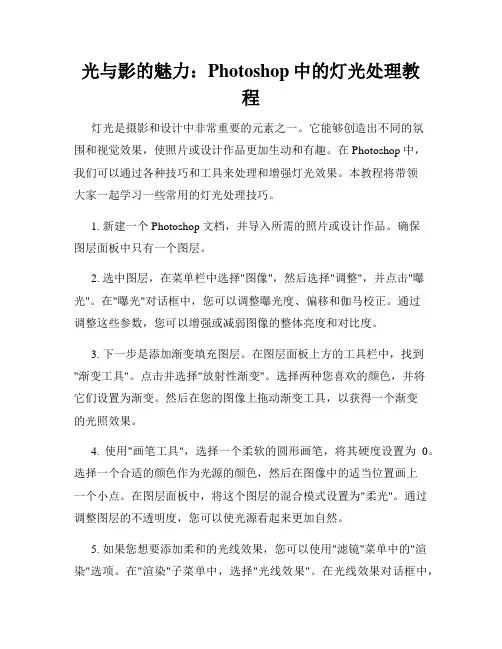

光与影的魅力:Photoshop中的灯光处理教程灯光是摄影和设计中非常重要的元素之一。
它能够创造出不同的氛围和视觉效果,使照片或设计作品更加生动和有趣。
在Photoshop中,我们可以通过各种技巧和工具来处理和增强灯光效果。
本教程将带领大家一起学习一些常用的灯光处理技巧。
1. 新建一个Photoshop文档,并导入所需的照片或设计作品。
确保图层面板中只有一个图层。
2. 选中图层,在菜单栏中选择"图像",然后选择"调整",并点击"曝光"。
在"曝光"对话框中,您可以调整曝光度、偏移和伽马校正。
通过调整这些参数,您可以增强或减弱图像的整体亮度和对比度。
3. 下一步是添加渐变填充图层。
在图层面板上方的工具栏中,找到"渐变工具"。
点击并选择"放射性渐变"。
选择两种您喜欢的颜色,并将它们设置为渐变。
然后在您的图像上拖动渐变工具,以获得一个渐变的光照效果。
4. 使用"画笔工具",选择一个柔软的圆形画笔,将其硬度设置为0。
选择一个合适的颜色作为光源的颜色,然后在图像中的适当位置画上一个小点。
在图层面板中,将这个图层的混合模式设置为"柔光"。
通过调整图层的不透明度,您可以使光源看起来更加自然。
5. 如果您想要添加柔和的光线效果,您可以使用"滤镜"菜单中的"渲染"选项。
在"渲染"子菜单中,选择"光线效果"。
在光线效果对话框中,您可以通过移动和调整各个滑块来创建所需的效果。
通过调整光线的角度、强度和颜色,您可以为图像增添细腻的光线效果。
6. 另一个常用的灯光处理技巧是创建光斑效果。
在图层面板中,使用"椭圆选框工具"创建一个椭圆形选区,并选择一个合适的颜色。
然后在选区内使用"画笔工具"刷上一些颜色。

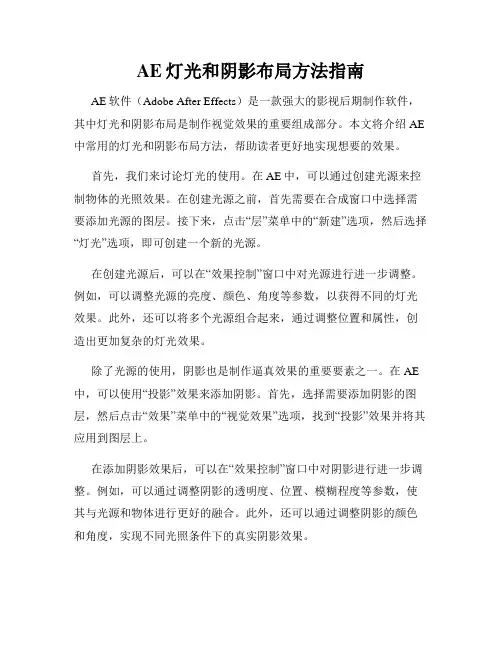

AE灯光和阴影布局方法指南AE软件(Adobe After Effects)是一款强大的影视后期制作软件,其中灯光和阴影布局是制作视觉效果的重要组成部分。
本文将介绍AE 中常用的灯光和阴影布局方法,帮助读者更好地实现想要的效果。
首先,我们来讨论灯光的使用。
在AE中,可以通过创建光源来控制物体的光照效果。
在创建光源之前,首先需要在合成窗口中选择需要添加光源的图层。
接下来,点击“层”菜单中的“新建”选项,然后选择“灯光”选项,即可创建一个新的光源。
在创建光源后,可以在“效果控制”窗口中对光源进行进一步调整。
例如,可以调整光源的亮度、颜色、角度等参数,以获得不同的灯光效果。
此外,还可以将多个光源组合起来,通过调整位置和属性,创造出更加复杂的灯光效果。
除了光源的使用,阴影也是制作逼真效果的重要要素之一。
在AE 中,可以使用“投影”效果来添加阴影。
首先,选择需要添加阴影的图层,然后点击“效果”菜单中的“视觉效果”选项,找到“投影”效果并将其应用到图层上。
在添加阴影效果后,可以在“效果控制”窗口中对阴影进行进一步调整。
例如,可以通过调整阴影的透明度、位置、模糊程度等参数,使其与光源和物体进行更好的融合。
此外,还可以通过调整阴影的颜色和角度,实现不同光照条件下的真实阴影效果。
在进行灯光和阴影布局时,还可以借助于“相机”工具来实现更加自然的视觉效果。
在AE中,点击“新建”按钮,选择“相机”选项,即可创建一个新的相机图层。
通过调整相机的位置和方向,可以改变场景的视角和透视效果。
在使用相机时,还可以通过调整“焦距”和“光圈”参数,控制景深效果。
例如,通过增大焦距和减小光圈,可以实现背景模糊而物体清晰的效果。
这种技巧可以增加场景的真实感,吸引观众的注意力。
总结起来,AE中灯光和阴影布局方法的关键是掌握光源、阴影和相机等工具的使用。
通过灵活运用这些工具,可以制作出逼真、具有层次感的视觉效果。
希望本文的介绍对读者们在AE软件中的灯光和阴影布局方面起到一定的帮助作用。

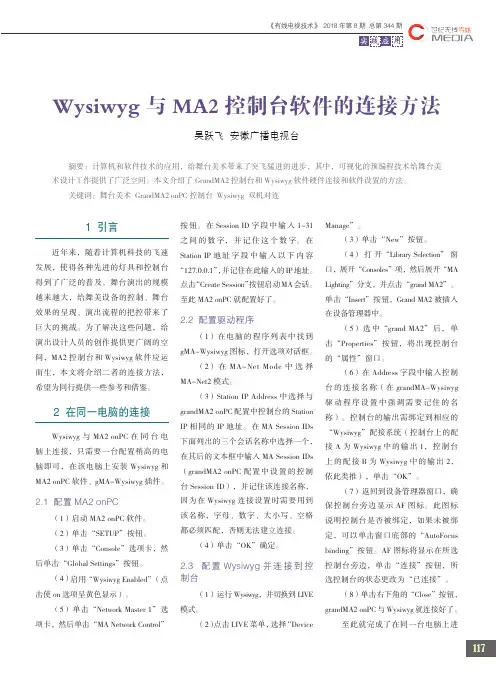

《有线电视技术》 2018年第8期 总第344期1 引言近年来,随着计算机科技的飞速发展,使得各种先进的灯具和控制台得到了广泛的普及。
舞台演出的规模越来越大,给舞美设备的控制、舞台效果的呈现、演出流程的把控带来了巨大的挑战。
为了解决这些问题,给演出设计人员的创作提供更广阔的空间,MA2控制台和Wysiwyg软件应运而生,本文将介绍二者的连接方法,希望为同行提供一些参考和借鉴。
2 在同一电脑的连接Wysiwyg与MA2 onPC在同台电脑上连接,只需要一台配置稍高的电脑即可,在该电脑上安装Wysiwyg和MA2 onPC软件、gMA-Wysiwyg插件。
2.1 配置MA2 onPC(1)启动MA2 onPC软件。
(2)单击“SETUP”按钮。
(3)单击“Console”选项卡,然后单击“Global Settings”按钮。
(4)启用“Wysiwyg Enabled”(点击使on选项呈黄色显示)。
(5)单击“Network Master 1”选项卡,然后单击“MA Network Control”按钮。
在Session ID字段中输入1~31之间的数字,并记住这个数字。
在Station IP地址字段中输入以下内容“127.0.0.1”,并记住在此输入的IP地址。
点击“Create Session”按钮启动MA会话。
至此MA2 onPC就配置好了。
2.2 配置驱动程序(1)在电脑的程序列表中找到gMA-Wysiwyg图标,打开选项对话框。
(2)在MA-Net Mode中选择MA-Net2模式。
(3)Station IP Address中选择与grandMA2 onPC配置中控制台的StationIP相同的IP地址。
在MA Session IDs下面列出的三个会话名称中选择一个,在其后的文本框中输入MA Session IDs(grandMA2 onPC配置中设置的控制台Session ID),并记住该连接名称,因为在Wysiwyg连接设置时需要用到该名称,字母、数字、大小写、空格都必须匹配,否则无法建立连接。
2012-3-28快速入门指南WYG快速入门指南 | NewleapWysiwyg快速入门指南序言这本手册是作为WYSIWYG 的现有基本功能的一个介绍,它可以使你快速上手来熟悉这个程序。
推荐你使用这个手册的同时运行Quick Start Tutorial(快速上手训练)。
这个快速上手训练同时提供视频与音频教学,通过这13节课程可以帮助你很快提升。
这个教程包含这个训练音频部分的文字版本,还有一些插图。
它同样也包含一些训练中没有的附加信息(例如在视频训练中没有第 13 节的课程)。
文本惯例以下是这本手册的文本惯例:菜单与菜单命令以粗体字形式显现,英文后面的括号内为中文翻译,反之相同。
例如,“从 Library (资料库)菜单,选择Browse Library (浏览资料库)。
”用户界面部件比如按钮,工具,快捷方式,与对话框以粗斜体字显现。
例如,“要画一个台阶,单击这个draw 工具条上的ri s e r工具。
”键盘键全显示为大写字母。
例如,“按下这个TAB键以输入这个隐藏坐标。
”参考手册(即详细版的原版手册)的内容以斜体字型显示。
例如,“有关渲染的附加信息,请参考参考手册。
第一节-了解用户界面内容简介在这一节你将学习到WYSIWYG 用户界面的基本部件知识。
步骤 1-起动W YSI WYG起动WYSI W YG1. 从 WYSIWYG 欢迎窗口选择一个文件打开。
你可以选择打开一个现有的文件或者创建一个新文件。
欢迎窗口左边显示的是一个模板文件的列表,而右边显示的是最近使用的文件列表。
结果:显示出这个 WYSIWYG 主窗口。
步骤2-Mode(模式)按钮顶部这些按钮是模式按钮。
根据你购买的 WYSIWYG 版本的不同,以下这些模式按钮可能有一些出入。
CAD -在这个模式你可以画出所有你想要的画面。
Da t a -在这个模式你所有的项目信息将会以电子数据表格的方式显示出来。
Design -这个模式允许你调整灯光效果,组成静态的灯光场景并生成渲染图。

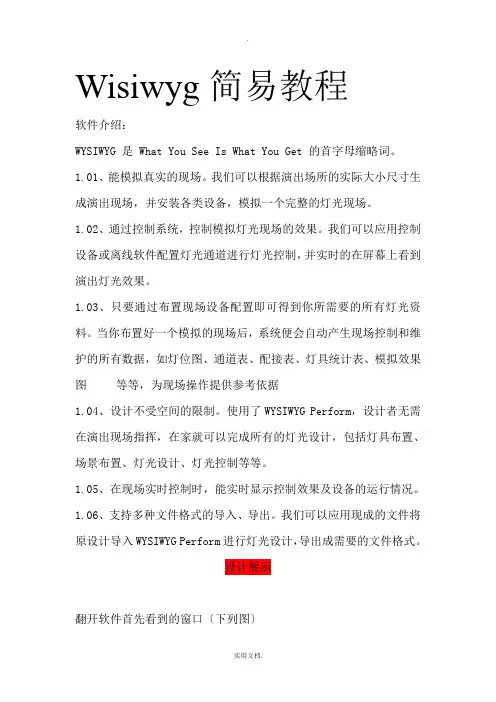

Wisiwyg简易教程
软件介绍:
WYSIWYG 是 What You See Is What You Get 的首字母缩略词。
1.01、能模拟真实的现场。
我们可以根据演出场所的实际大小尺寸生成演出现场,并安装各类设备,模拟一个完整的灯光现场。
1.02、通过控制系统,控制模拟灯光现场的效果。
我们可以应用控制设备或离线软件配置灯光通道进行灯光控制,并实时的在屏幕上看到演出灯光效果。
1.03、只要通过布置现场设备配置即可得到你所需要的所有灯光资料。
当你布置好一个模拟的现场后,系统便会自动产生现场控制和维护的所有数据,如灯位图、通道表、配接表、灯具统计表、模拟效果图等等,为现场操作提供参考依据
1.04、设计不受空间的限制。
使用了WYSIWYG Perform,设计者无需在演出现场指挥,在家就可以完成所有的灯光设计,包括灯具布置、场景布置、灯光设计、灯光控制等等。
1.05、在现场实时控制时,能实时显示控制效果及设备的运行情况。
1.06、支持多种文件格式的导入、导出。
我们可以应用现成的文件将原设计导入WYSIWYG Perform进行灯光设计,导出成需要的文件格式。
设计展示
1.1导航介绍
打开软件首先看到的窗口(下图)
点击你想打开的文件,开始工作。
1.2工作界面布局
1.2窗口模式
Wireframe:全屏绘图
Quad:四分工作窗
Flight case:预选设备窗口
Shaded:全屏预览窗口
1.3工作模式
Cad:用来建模挂灯,调整灯具位置,常规灯具对光,灯具配接等等Date:工作数据以电子表格的形式同步生成
Design:电脑灯具对光模式
Pres:效果图以及灯具参数,数量同步生成
Live:现场模式
Link:连接模式
1.4工具栏(工具栏的位置可以拖拽移动),在界面上点右键可调出隐
藏的工具栏1.5快捷栏
窗口
在工作区内单击右键,选择open in popub frame,可以开启新的2绘图模式
2.1软件设置
2.1.1单位设置
2.1.2其他设置2.2新建场地
黑匣子、体育场、剧场以剧场为例:
Stage width舞台宽度、depth舞台深度、stage heigh舞台高度Thrust depth台唇深度(伸出台口区域)tnrust width台唇前沿宽度Fly:剧场高度、
Arch:width台口宽度、depth台口厚度、heigh台口高度Auditorium:boh width观众席后墙宽度、depth观众席深度
Heigh观众席前沿高度foh width观众席前沿宽度slope观众席倾斜高度
在有的版本中wysiwyg还可以创建马戏团帐篷、绘制大屏幕等等。
修改剧场属性,新建、删除图层等
可以多建一些图层,例如,灯杆,常规灯,电脑灯,等等2.3创建吊杆
吊杆捕捉
捕捉距离设置
2.4选择灯具
2.5快速对光
2.6创建侧光流动
2.7对光模式
2.7.1灯具编组2.7.2对光
2.7.3换色器颜色
2.7.4放入人物
右键>>newlibrary
选择某个物体
在library中点击物体,放入剧场中双击钢琴可以更改设置
钢琴定点
2.8灯光渲染
3.0舞美建模3.01新建场地
建平台
双击平台,打开选项,改变平台材质属性
双击,属性,选择贴图自发光设定
好好学习。
