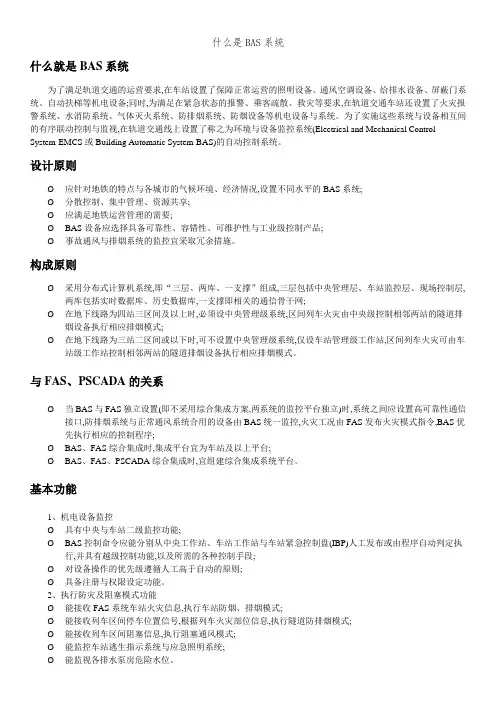

什么就是BAS系统为了满足轨道交通的运营要求,在车站设置了保障正常运营的照明设备、通风空调设备、给排水设备、屏蔽门系统、自动扶梯等机电设备;同时,为满足在紧急状态的报警、乘客疏散、救灾等要求,在轨道交通车站还设置了火灾报警系统、水消防系统、气体灭火系统、防排烟系统、防烟设备等机电设备与系统。
为了实施这些系统与设备相互间的有序联动控制与监视,在轨道交通线上设置了称之为环境与设备监控系统(Electrical and Mechanical Control System-EMCS或Building Automatic System-BAS)的自动控制系统。
设计原则Ø 应针对地铁的特点与各城市的气候环境、经济情况,设置不同水平的BAS系统;Ø 分散控制、集中管理、资源共享;Ø 应满足地铁运营管理的需要;Ø BAS设备应选择具备可靠性、容错性、可维护性与工业级控制产品;Ø 事故通风与排烟系统的监控宜采取冗余措施。
构成原则Ø 采用分布式计算机系统,即“三层、两库、一支撑”组成,三层包括中央管理层、车站监控层、现场控制层,两库包括实时数据库、历史数据库,一支撑即相关的通信骨干网;Ø 在地下线路为四站三区间及以上时,必须设中央管理级系统,区间列车火灾由中央级控制相邻两站的隧道排烟设备执行相应排烟模式;Ø 在地下线路为三站二区间或以下时,可不设置中央管理级系统,仅设车站管理级工作站,区间列车火灾可由车站级工作站控制相邻两站的隧道排烟设备执行相应排烟模式。
与FAS、PSCADA的关系Ø 当BAS与FAS独立设置(即不采用综合集成方案,两系统的监控平台独立)时,系统之间应设置高可靠性通信接口,防排烟系统与正常通风系统合用的设备由BAS统一监控,火灾工况由FAS发布火灾模式指令,BAS优先执行相应的控制程序;Ø BAS、FAS综合集成时,集成平台宜为车站及以上平台;Ø BAS、FAS、PSCADA综合集成时,宜组建综合集成系统平台。

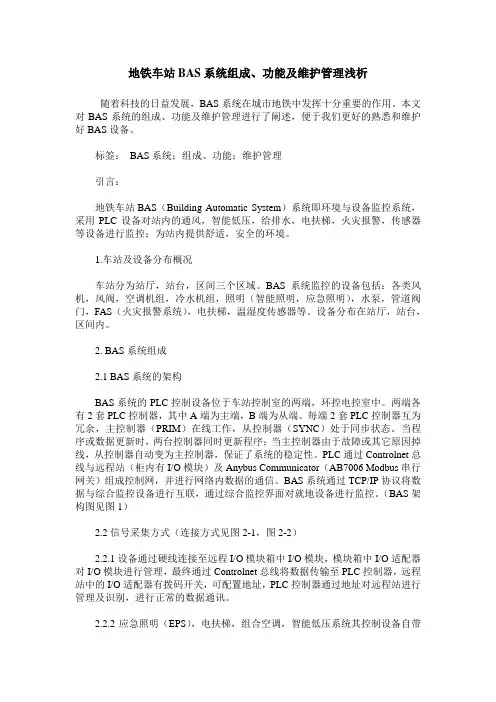

地铁车站BAS系统组成、功能及维护管理浅析随着科技的日益发展，BAS系统在城市地铁中发挥十分重要的作用。
本文对BAS系统的组成、功能及维护管理进行了阐述，便于我们更好的熟悉和维护好BAS设备。
标签：BAS系统；组成、功能；维护管理引言：地铁车站BAS（Building Automatic System）系统即环境与设备监控系统，采用PLC设备对站内的通风，智能低压，给排水，电扶梯，火灾报警，传感器等设备进行监控；为站内提供舒适，安全的环境。
1.车站及设备分布概况车站分为站厅，站台，区间三个区域。
BAS系统监控的设备包括：各类风机，风阀，空调机组，冷水机组，照明（智能照明，应急照明），水泵，管道阀门，FAS（火灾报警系统），电扶梯，温湿度传感器等。
设备分布在站厅，站台，区间内。
2. BAS系统组成2.1 BAS系统的架构BAS系统的PLC控制设备位于车站控制室的两端，环控电控室中。
两端各有2套PLC控制器，其中A端为主端，B端为从端。
每端2套PLC控制器互为冗余，主控制器（PRIM）在线工作，从控制器（SYNC）处于同步状态。
当程序或数据更新时，两台控制器同时更新程序；当主控制器由于故障或其它原因掉线，从控制器自动变为主控制器，保证了系统的稳定性。
PLC通过Controlnet总线与远程站（柜内有I/O模块）及Anybus Communicator（AB7006 Modbus串行网关）组成控制网，并进行网络内数据的通信。
BAS系统通过TCP/IP协议将数据与综合监控设备进行互联，通过综合监控界面对就地设备进行监控。
（BAS架构图见图1）2.2信号采集方式（连接方式见图2-1，图2-2）2.2.1设备通过硬线连接至远程I/O模块箱中I/O模块，模块箱中I/O适配器对I/O模块进行管理，最终通过Controlnet总线将数据传输至PLC控制器，远程站中的I/O适配器有拨码开关，可配置地址，PLC控制器通过地址对远程站进行管理及识别，进行正常的数据通讯。

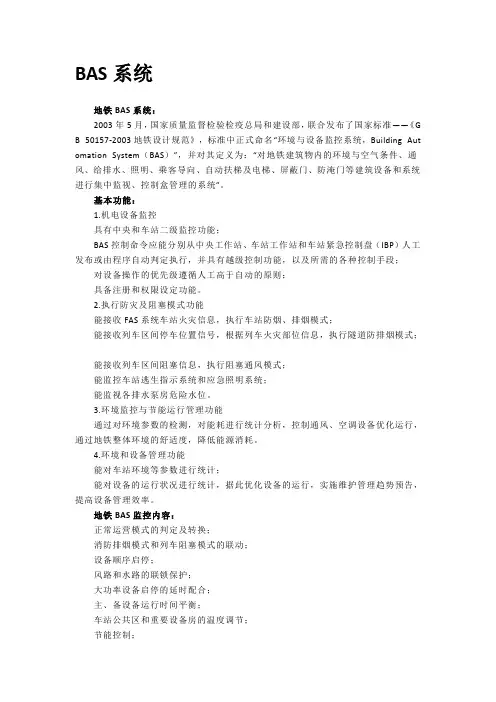

BAS系统地铁BAS系统：2003年5月，国家质量监督检验检疫总局和建设部，联合发布了国家标准——《G B 50157-2003地铁设计规范》，标准中正式命名“环境与设备监控系统，Building Aut omation System（BAS）”，并对其定义为：“对地铁建筑物内的环境与空气条件、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门、防淹门等建筑设备和系统进行集中监视、控制盒管理的系统”。
基本功能：1.机电设备监控具有中央和车站二级监控功能；BAS控制命令应能分别从中央工作站、车站工作站和车站紧急控制盘（IBP）人工发布或由程序自动判定执行，并具有越级控制功能，以及所需的各种控制手段；对设备操作的优先级遵循人工高于自动的原则；具备注册和权限设定功能。
2.执行防灾及阻塞模式功能能接收FAS系统车站火灾信息，执行车站防烟、排烟模式；能接收列车区间停车位置信号，根据列车火灾部位信息，执行隧道防排烟模式；能接收列车区间阻塞信息，执行阻塞通风模式；能监控车站逃生指示系统和应急照明系统；能监视各排水泵房危险水位。
3.环境监控与节能运行管理功能通过对环境参数的检测，对能耗进行统计分析，控制通风、空调设备优化运行，通过地铁整体环境的舒适度，降低能源消耗。
4.环境和设备管理功能能对车站环境等参数进行统计；能对设备的运行状况进行统计，据此优化设备的运行，实施维护管理趋势预告，提高设备管理效率。
地铁BAS监控内容：正常运营模式的判定及转换；消防排烟模式和列车阻塞模式的联动；设备顺序启停；风路和水路的联锁保护；大功率设备启停的延时配合；主、备设备运行时间平衡；车站公共区和重要设备房的温度调节；节能控制；运行时间、故障停机、启停、故障次数等统计；配置数据接口以获取冷水机组和水系统相关信息；若冷水机组带有联动控制功能，则空调水系统冷冻水泵、冷却水泵、冷却塔、风机、电动蝶阀的控制程序由冷水机组承担，BAS仅控制冷水机组的投切、监测空调系统的参数和状态、冷量实时运算、记录及累计。
