干挂石材幕墙验收规范最新版石材幕墙的使用非常广，装饰起来大气典雅。

别墅的外墙，基本上都是采用干挂石材幕墙的方法，但是石材幕墙的施工一定不能半点马虎，不然干挂的幕墙很容易出问题。

下面就让小编为大家介绍石材幕墙的验收方法，希望大家能喜欢。

石材幕墙验收规范1、石材幕墙工程所用材料的品种、规格、性能等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。

石材的弯曲强度不应小于8.0MPa;吸水率应小于0.8%。

石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。

检验方法：观察、尺量检查、检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。

石材幕墙验收规范2、石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。

检验方法：观察。

石材幕墙验收规范3、石材孔、槽的数量、深度、位置、尺寸应符合设计要求。

检验方法：检查进场验收记录或施工记录。

石材幕墙验收规范4、石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。

检验方法：检查拉拔力检测报告和隐蔽工程验收记录。

石材幕墙验收规范5、石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。

检验方法：手扳检查、检查隐蔽工程验收记录。

石材幕墙验收规范6、金属框架的连接件和防腐处理应符合设计要求。

检验方法：检查隐蔽工程验收记录。

石材幕墙验收规范7、石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。

检验方法：观察、检查隐蔽工程验收记录和施工记录。

石材幕墙验收规范8、石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。

检验方法：检查隐蔽工程验收记录。

石材幕墙验收规范9、各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

检验方法：检查隐蔽工程验收记录和施工记录。

石材幕墙验收规范10、石材表面和板缝的处理应符合设计要求。

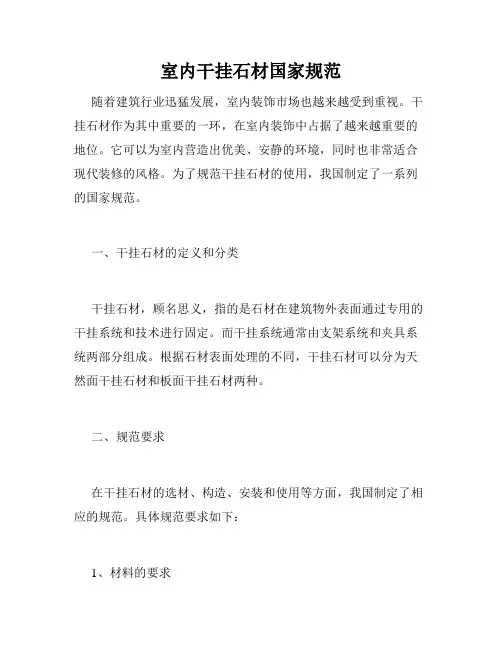

室内干挂石材国家规范随着建筑行业迅猛发展，室内装饰市场也越来越受到重视。

干挂石材作为其中重要的一环，在室内装饰中占据了越来越重要的地位。

它可以为室内营造出优美、安静的环境，同时也非常适合现代装修的风格。

为了规范干挂石材的使用，我国制定了一系列的国家规范。

一、干挂石材的定义和分类干挂石材，顾名思义，指的是石材在建筑物外表面通过专用的干挂系统和技术进行固定。

而干挂系统通常由支架系统和夹具系统两部分组成。

根据石材表面处理的不同，干挂石材可以分为天然面干挂石材和板面干挂石材两种。

二、规范要求在干挂石材的选材、构造、安装和使用等方面，我国制定了相应的规范。

具体规范要求如下：1、材料的要求干挂石材必须选用质量优良、经专业处理防水的天然石材或人造石材。

石材表面必须经过专业处理，使其能够适应室内环境的需求。

在特殊环境下需要进行特殊防火处理。

2、技术要求干挂石材必须采用专业的干挂技术和系统，以确保石材的稳定和安全。

石材的拼接必须采用密缝连接，并采用橡胶等专业材料作为缝隙填充材料，防止水渗漏。

3、安装要求石材的安装必须符合相关的安装要求。

干挂系统的安装必须由具有相关资质的施工队伍进行。

同时，在安装过程中必须严格按照规范要求进行验收,防止出现安装问题。

4、使用要求干挂石材的使用必须符合室内燃烧性能要求，不得影响室内环境和室内卫生。

三、规范的意义制定干挂石材的国家规范，一方面可以保证装修的质量和安全，另一方面可以保障消费者的合法权益。

国家规范的实施可以规范干挂石材市场的秩序，并推动干挂石材行业的健康发展。

四、结语随着城市的发展和居民生活水平的提高，人们对室内环境的要求越来越高。

干挂石材作为室内装修中不可或缺的一部分，其重要性日益凸显，国家规范的制定和实施，不仅可以提升干挂石材的品质和安全性，也为行业的健康发展奠定了坚实的基础。

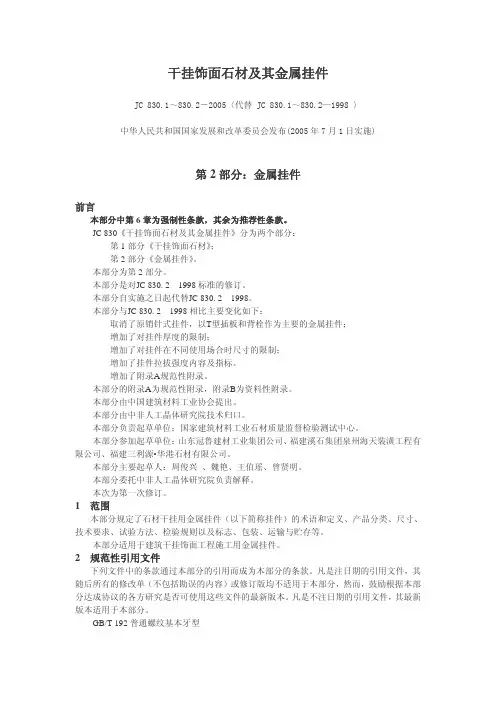

干挂饰面石材及其金属挂件JC 830.1～830.2－2005〈代替 JC 830.1～830.2—1998 〉中华人民共和国国家发展和改革委员会发布(2005年7月1日实施)第2部分：金属挂件前言本部分中第6章为强制性条款，其余为推荐性条款。

JC 830《干挂饰面石材及其金属挂件》分为两个部分：——第1部分《干挂饰面石材》；——第2部分《金属挂件》。

本部分为第2部分。

本部分是对JC 830. 2—1998标准的修订。

本部分自实施之日起代替JC 830. 2—1998。

本部分与JC 830. 2—1998相比主要变化如下：——取消了原销针式挂件，以T型插板和背栓作为主要的金属挂件；——增加了对挂件厚度的限制；——增加了对挂件在不同使用场合时尺寸的限制；——增加了挂件拉拔强度内容及指标。

——增加了附录A规范性附录。

本部分的附录A为规范性附录，附录B为资料性附录。

本部分由中国建筑材料工业协会提出。

本部分由中非人工晶体研究院技术归口。

本部分负责起草单位：国家建筑材料工业石材质量监督检验测试中心。

本部分参加起草单位：山东冠鲁建材工业集团公司、福建溪石集团泉州海天装潢工程有限公司、福建三利源•华港石材有限公司。

本部分主要起草人：周俊兴、魏艳、王伯瑶、曾贤明。

本部分委托中非人工晶体研究院负责解释。

本次为第一次修订。

1范围本部分规定了石材干挂用金属挂件（以下简称挂件）的术语和定义、产品分类、尺寸、技术要求、试验方法、检验规则以及标志、包装、运输与贮存等。

本部分适用于建筑干挂饰面工程施工用金属挂件。

2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 192普通螺纹基本牙型GB/T 193普通螺纹直径与螺距系列GB/T 196普通螺纹基本尺寸GB/T 197普通螺纹公差与配合GB/T 3098.15 紧固件机械性能不锈钢螺母3术语和定义下列术语和定义适用于本部分。

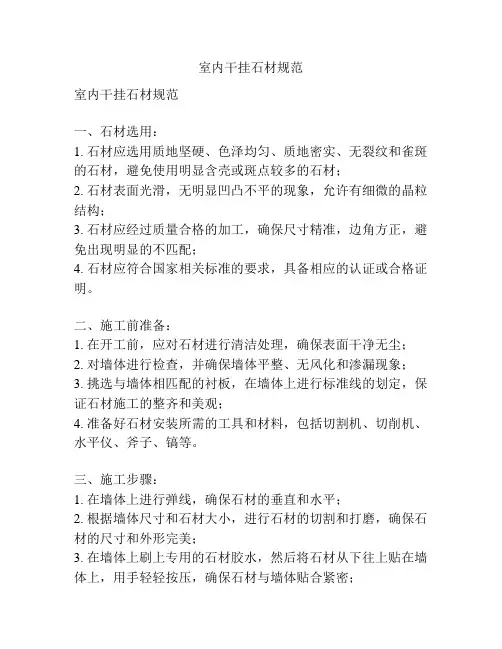

室内干挂石材规范室内干挂石材规范一、石材选用：1. 石材应选用质地坚硬、色泽均匀、质地密实、无裂纹和雀斑的石材，避免使用明显含壳或斑点较多的石材；2. 石材表面光滑，无明显凹凸不平的现象，允许有细微的晶粒结构；3. 石材应经过质量合格的加工，确保尺寸精准，边角方正，避免出现明显的不匹配；4. 石材应符合国家相关标准的要求，具备相应的认证或合格证明。

二、施工前准备：1. 在开工前，应对石材进行清洁处理，确保表面干净无尘；2. 对墙体进行检查，并确保墙体平整、无风化和渗漏现象；3. 挑选与墙体相匹配的衬板，在墙体上进行标准线的划定，保证石材施工的整齐和美观；4. 准备好石材安装所需的工具和材料，包括切割机、切削机、水平仪、斧子、镐等。

三、施工步骤：1. 在墙体上进行弹线，确保石材的垂直和水平；2. 根据墙体尺寸和石材大小，进行石材的切割和打磨，确保石材的尺寸和外形完美；3. 在墙体上刷上专用的石材胶水，然后将石材从下往上贴在墙体上，用手轻轻按压，确保石材与墙体贴合紧密；4. 为保证石材的深度，每块石材之间应留有适当的缝隙；5. 安装完一行石材后，用水平仪进行检验，确保整齐平衡；6. 施工完毕后，用湿布擦拭石材表面，确保无灰尘和污渍。

四、维护保养：1. 石材施工完毕后，应及时进行防水处理，以防水分渗透到石材内部引起石材开裂或脱落；2. 石材表面容易被污渍渗透，应定期清洁并使用专用石材护理剂进行保养；3. 石材遇到沾污，应立即用中性洗涤剂进行清洁，避免使用酸性或碱性清洁剂，以免对石材表面造成损害；4. 遇到较难清理的污渍，可使用专业去污剂进行处理，注意使用方法和清洗时间，避免损坏石材；5. 遇到石材有损坏或脱落的情况，应及时进行修补或更换，以免影响美观和使用寿命。

综上所述，室内干挂石材施工需严格按照规范进行，选用合适的石材，并进行准备工作和施工步骤，同时进行维护和保养，以确保石材的使用寿命和美观度。

同时在施工过程中，要注意安全措施，避免发生意外事故。

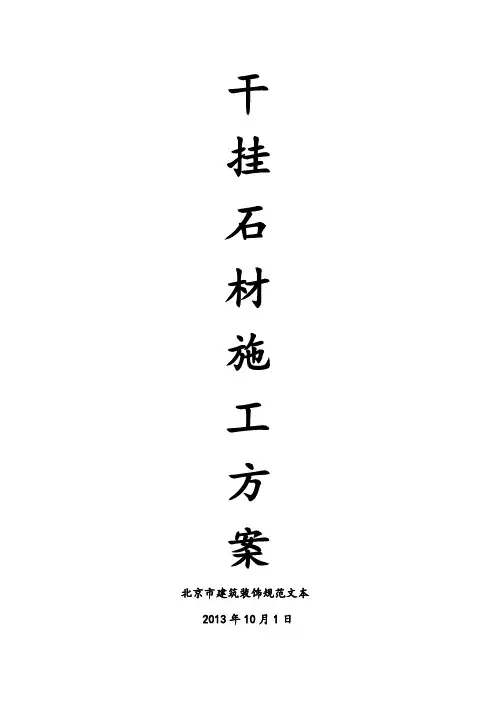

干挂石材施工方案北京市建筑装饰规范文本2013年10月1日一、工程概况常州市天合光能行政办公楼干挂石材工程，采用25mm厚的大理石作为干挂石材。

其主龙骨50×50×5等边角钢（纵向放置），最大间距为L1=800mm。

次龙骨为50×50×5等边角钢（横向放置），间距为1000mm，次龙骨最大间距为L2=1000mm。

连接件用M12的膨胀螺栓固定，膨胀螺栓横向最大间距为L横=800mm，纵向最大间距为L纵=1000mm，因内墙石材干挂，风载荷不做计算。

主要载荷为石材及钢架自重和抗震裂度为8°裂度作用下的水平地震载荷，对此进行主次龙骨和膨胀螺栓的安全荷载计算。

1、计算依据1）金属与石材幕墙工程技术规范（JGJ133-2002）;2) 门廊干挂石材节点详图;3) 热轧的边角钢的参数表；2、使用材料的特性1）石材自重：25mm厚石材重量为0.625KN/m2；2）附件自重：0.05KN/m2；3）钢材：（1）50×50×5角钢 A=4.803cm2 q=3.770kg/m Wx=3.13cm3 Wy=2.31cm3 Ix=20.9cm4 Ig=4.64cm4 3、安全计算1）地震荷载的计算：根据该建筑抗震等级以地震裂度为8°裂度计算。

QEK1=βE×аmax×G/A其中：βE——地震放大系数βE=5аmax——水平地震影响系数最大值8°裂度аmax=0.16G——石材、龙骨重 G=0.71KN/m2A——计算面积 m2qEK1=5×0.16×1.67=1.336KN/m2考虑载荷分项系数1.3qEK=1.3×1.336=1.74 KN/m22）主龙骨安装载荷计算主龙骨安装的计算跨距L=1m，可简化为均布荷载简支梁计算线载荷：q=1×1.74=1.74KN/mM=1/8×1.74×12=0.22KN·m=0.22×106N·mm2.1）强度计算Wx=3.13cm3σ=M/W=0.22×106/3.13×103=70.29Mpa≤215MpaWy=2.31cm3σ=M/W=0.22×106/2.31×103=95.24Mpa≤215Mpa 2.2)刚度计算Ix=20.9cm4μx=（5ql^4）/(384EI)μx=(5×3.770×14×1012)/（384×2.1×1011×20.94）=0.112mm≤[μ]=L/300=2.7mm结论：按800mm计算跨度布置方钢强度和刚度，结果都是安全的。

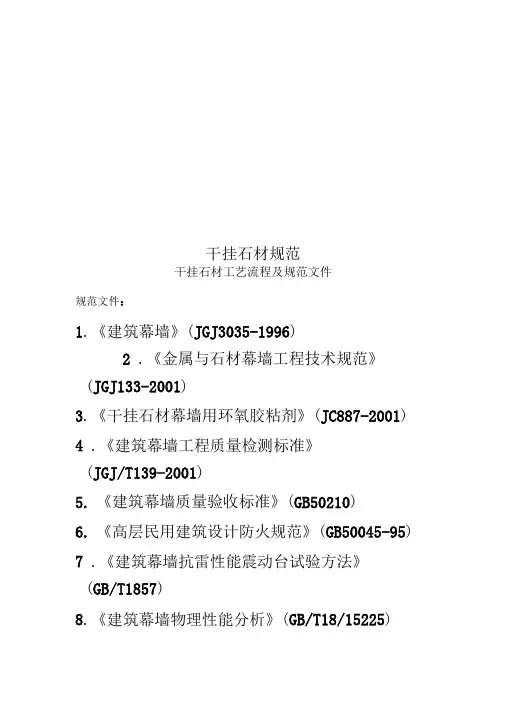

干挂石材工艺流程及规范文件规范文件:1．《建筑幕墙》（JGJ3035-1996）2．《金属与石材幕墙工程技术规范》（JGJ133-2001）3．《干挂石材幕墙用环氧胶粘剂》（JC887-2001）4．《建筑幕墙工程质量检测标准》（JGJ/T139-2001）5．《建筑幕墙质量验收标准》（GB50210）6．《高层民用建筑设计防火规范》（GB50045-95）7．《建筑幕墙抗雷性能震动台试验方法》（GB/T1857）8．《建筑幕墙物理性能分析》（GB/T18/15225）9．《建筑幕墙风后变形性能测试方法》（GB/15226）10．《建筑幕墙雨水渗透性能测试方法》（GB/15228）11．《建筑幕墙空气渗透性能测试方法》（GB/15227）12．《天然石材产品放射分类控制标准》（JC158-1993）13．《干挂饰面石材及其金属挂件》（JC830.1-830.2）工艺流程:室内墙立面装修采用干挂石材：1工艺流程基层处理与安装钢骨架→装饰面位置放线，石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件→锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡沫条填塞拼接缝并打封缝硅胶→饰面清理。

2施工要点2.1基层处理：先在墙上布置钢骨架，水平方向的角钢必须焊在竖向角钢上。

2.2聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板。

2.3放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。

2.4石材钻孔或切槽：采用销钉式挂件和挂钩式挂件时，可用冲击钻在石材上钻孔。

采用插片式挂件时可用角磨机在石材上切槽。

为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。

2.5膨胀螺栓安装：按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。

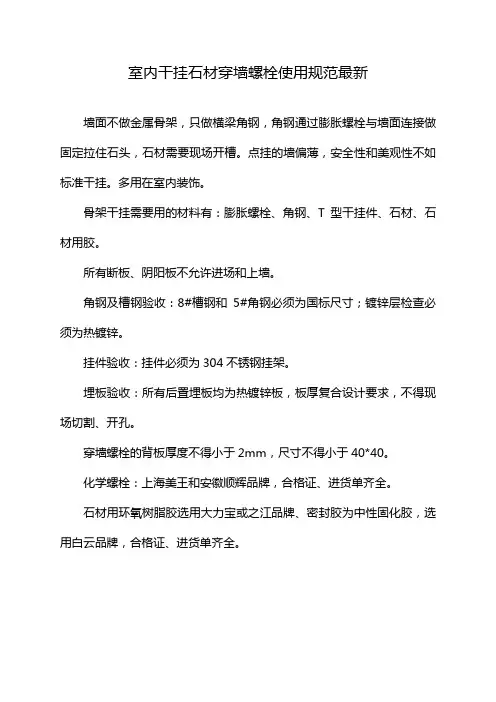

室内干挂石材穿墙螺栓使用规范最新
墙面不做金属骨架，只做横梁角钢，角钢通过膨胀螺栓与墙面连接做固定拉住石头，石材需要现场开槽。

点挂的墙偏薄，安全性和美观性不如标准干挂。

多用在室内装饰。

骨架干挂需要用的材料有：膨胀螺栓、角钢、T型干挂件、石材、石材用胶。

所有断板、阴阳板不允许进场和上墙。

角钢及槽钢验收：8#槽钢和5#角钢必须为国标尺寸；镀锌层检查必须为热镀锌。

挂件验收：挂件必须为304不锈钢挂架。

埋板验收：所有后置埋板均为热镀锌板，板厚复合设计要求，不得现场切割、开孔。

穿墙螺栓的背板厚度不得小于2mm，尺寸不得小于40*40。

化学螺栓：上海美王和安徽顺辉品牌，合格证、进货单齐全。

石材用环氧树脂胶选用大力宝或之江品牌、密封胶为中性固化胶，选用白云品牌，合格证、进货单齐全。

干挂大理石施工规范 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT1、范围本工艺标准适用于工业与民用建筑工程的内、外饰面板干挂工艺。

该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将大理石、花岗石等饰面石材干挂在建筑结构的外表面，石材与结构之间留出40～50mm的空腔，其构造如图9-7所示。

用此工艺做成的饰面，在风力和地震力的作用下允许产生适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。

当风力和地震力消失后，石材也随结构而复位。

该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染，提高其装饰质量和观感效果。

此外，由于季节性室外温差变化引起的外饰面胀缩变形，使饰面板可能脱落，这种工艺可有效地预防饰面板脱落伤人事故的发生。

这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。

现国内不少大型公共建筑的石材内外饰面板安装工程采取干挂工艺日趋普遍。

2、施工准备材料要求：2.1.1石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折。

抗拉及抗压强度，吸水率、耐冻融循环等性能。

主要机具：台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。

铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。

作业条件：3、操作工艺工艺流程：工地收货：收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。

还要注意石材堆放场地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。

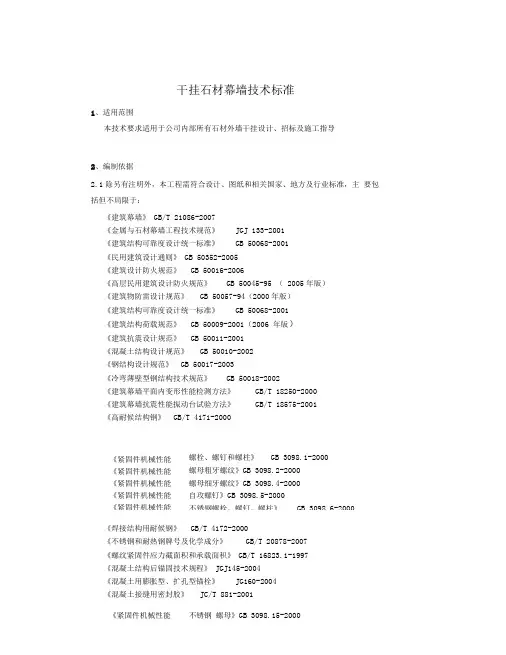

干挂石材幕墙技术标准1、适用范围本技术要求适用于公司内部所有石材外墙干挂设计、招标及施工指导2、编制依据2.1除另有注明外，本工程需符合设计、图纸和相关国家、地方及行业标准，主 要包括但不局限于：《建筑幕墙》 GB/T 21086-2007 《金属与石材幕墙工程技术规范》 JGJ 133-2001 《建筑结构可靠度设计统一标准》GB 50068-2001《民用建筑设计通则》 GB 50352-2005 《建筑设计防火规范》 GB 50016-2006 《高层民用建筑设计防火规范》 GB 50045-95 （ 2005年版） 《建筑物防雷设计规范》 GB 50057-94（2000年版） 《建筑结构可靠度设计统一标准》GB 50068-2001《建筑结构荷载规范》 GB 50009-2001（2006 年版） 《建筑抗震设计规范》 GB 50011-2001 《混凝土结构设计规范》 GB 50010-2002 《钢结构设计规范》 GB 50017-2003 《冷弯薄壁型钢结构技术规范》GB 50018-2002《建筑幕墙平面内变形性能检测方法》 GB/T 18250-2000 《建筑幕墙抗震性能振动台试验方法》 GB/T 18575-2001《高耐候结构钢》 GB/T 4171-2000《焊接结构用耐候钢》 GB/T 4172-2000《不锈钢和耐热钢牌号及化学成分》 GB/T 20878-2007《螺纹紧固件应力截面积和承载面积》 GB/T 16823.1-1997 《混凝土结构后锚固技术规程》 JGJ145-2004 《混凝土用膨胀型、扩孔型锚栓》JG160-2004《混凝土接缝用密封胶》 JC/T 881-2001 《紧固件机械性能 《紧固件机械性能 《紧固件机械性能 《紧固件机械性能 《紧固件机械性能螺栓、螺钉和螺柱》 GB 3098.1-2000螺母粗牙螺纹》GB 3098.2-2000 螺母细牙螺纹》GB 3098.4-2000 自攻螺钉》GB 3098.5-2000 不锈钢螺栓、螺钉、螺柱》GB 3098.6-2000《紧固件机械性能不锈钢 螺母》GB 3098.15-2000《干挂饰面石材及其金属挂件》JC 830.1,830.2-2005 《石材用建筑密封胶》JC/T 883-2001《天然花岗石建筑板材》GB/T 18601-2009 3、材料要求3.1石材3.1.1石材选材幕墙用石材宜选用天然花岗石，可选用大理石、石灰石、石英砂岩等3.1.2石材密度要求3积密度在2.1-2.5的石材为中密度，体积密度大于或等于 2.5的石材为高密度。

24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用（根据实际情况选择是否需要本项，本项的程序也可根据实际情况安排在石材干挂完成后施工）。

2.2.4石材打孔：根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为25mm左右，孔径为8～10mm。

2.2.5测量放线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。

竖向挂线宜用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。

并在控制线的上、下作出标记。

2.2.6支底层饰面板托架：把预先加工好的支托按上平线支在将要安装的底层石板上面。

支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证石材上下面处在同一水平面上（根据实际情况选择是否需要本项）。

2.2.7在围护结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸及石材料钻孔位置，准确的弹在围护结构墙上并作好标记，然后按点打孔，打孔可使用冲击钻，上φ12.5的冲击钻头，打孔时先用尖錾子在预先弹好的点上凿一个点，然后用钻打孔，孔深在60～80mm，若遇结构里的钢筋时，可以将孔位在水平方向移动或往上抬高，上连接铁件时利用可调余量调回。

成孔要求与结构表面垂直，成孔后把孔内的灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需的膨胀螺栓全部安装就位。

2.2.8上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。

调整平钢板的位置，使平钢板的小孔正好与石板的插入孔对正，固定平钢板，用力矩扳手拧紧。

外墙干挂石材施工规范HK外墙干挂石材施工规范——外墙干挂石材施工技术和质量标准一、总则要求1、安全性。

在正常施工和使用的条件下，钢结构应能承受可能出现的各种荷载作用和变形而不发生破坏和脱离建筑主体结构的情况，在偶然事件（设计抗震烈度外的地震、火灾等）发生后，钢结构仍然能保持整体性和稳定性、和建筑主体仍然牢固地连在一齐；各种饰面石材单独受力，由不锈钢干挂件均匀传给钢架，在正常使用条件下和合理使用年限内不发生脱落，在偶然事件（设计抗震烈度外的地震、火灾等）发生时，不会发生多块或大面积石材脱落。

2、适用性。

石材幕墙设计和施工不应对建筑主体造成结构损伤，保证外观效果同时不影响其它建筑功能（使用空间、节能、防水等）。

3、耐久性。

在正常使用和维护条件下，在合理设计使用年限内不出现安全质量问题，即使用寿命大于设计寿命。

4、经济性。

在满足以上性能的前提下，从设计到施工应达到节省成本、降低造价的要求，比如按工程的复杂性、重要性、战略性等原则分标准来设计施工。

5、本文的要求与有关规范和设计的标准不同时按高标准执行。

二、预埋件（后置埋件）的制作、安装要求1、锚板宜采用Q235级钢，热镀防腐时镀锌厚度不少于90μm （企业标准）；锚栓可采用膨胀锚栓或化学锚栓，每块锚板不小于2个锚栓固定，局部增加的锚固角码不少于1个锚栓。

2、锚板制作允许偏差：边长±5mm；锚孔（椭圆形）中心线偏差，长度方向±2.5mm，宽度方向±1mm，锚孔宽度±1mm，长度方向±5mm；锚板厚度-0.5mm。

3、锚板和锚栓的类型、规格、数量、位置、有关五金配件（弹簧圈、垫圈）和有效锚固深度必须符合设计（设计说明和设计图纸）和有关标准规定，锚板和锚栓应用螺栓连接，不宜焊接和结构胶粘结。

4、埋设后置埋件的结构基体必须满足设计强度，要求设在砼结构梁柱上，不得设置在加气砖、空心砖等非承重类砌体上，如果强度不能达到设计要求，应报设计单位修改锚固参数。

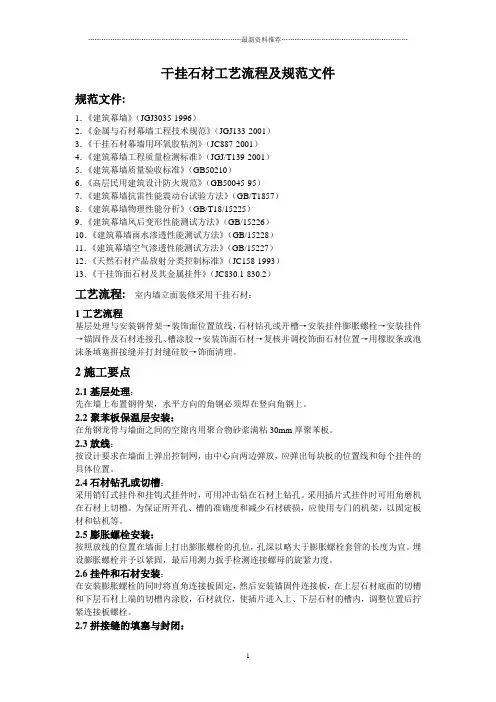

干挂石材工艺流程及规范文件规范文件:1．《建筑幕墙》（JGJ3035-1996）2．《金属与石材幕墙工程技术规范》（JGJ133-2001）3．《干挂石材幕墙用环氧胶粘剂》（JC887-2001）4．《建筑幕墙工程质量检测标准》（JGJ/T139-2001）5．《建筑幕墙质量验收标准》（GB50210）6．《高层民用建筑设计防火规范》（GB50045-95）7．《建筑幕墙抗雷性能震动台试验方法》（GB/T1857）8．《建筑幕墙物理性能分析》（GB/T18/15225）9．《建筑幕墙风后变形性能测试方法》（GB/15226）10．《建筑幕墙雨水渗透性能测试方法》（GB/15228）11．《建筑幕墙空气渗透性能测试方法》（GB/15227）12．《天然石材产品放射分类控制标准》（JC158-1993）13．《干挂饰面石材及其金属挂件》（JC830.1-830.2）工艺流程:室内墙立面装修采用干挂石材：1工艺流程基层处理与安装钢骨架→装饰面位置放线，石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件→锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡沫条填塞拼接缝并打封缝硅胶→饰面清理。

2施工要点2.1基层处理：先在墙上布置钢骨架，水平方向的角钢必须焊在竖向角钢上。

2.2聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板。

2.3放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。

2.4石材钻孔或切槽：采用销钉式挂件和挂钩式挂件时，可用冲击钻在石材上钻孔。

采用插片式挂件时可用角磨机在石材上切槽。

为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。

2.5膨胀螺栓安装：按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。

1. 总则本技术标准适用于塞上名居续建工程外墙干挂石材工程。

外墙干挂石材工程施工质量的验收除执行本标准外，还应符合国家现行有关标准规范的规定。

2. 术语2.1 干挂采用金属挂件将装饰材料牢固悬挂在结构体上形成饰面的一种挂装施工方法的简称。

2.2 天然饰面石材用天然花岗石材料加工而成的饰面板材，用作建筑物的外墙面装饰。

3. 材料要求3.1 外观质量3.1.1 同一批板材的色调应基本调和，花纹应基本一致。

3.1.2 板材正面的外观缺陷应符合表1规定。

表13.2 尺寸允许偏差应符合表2规定表2单位：mm注：拼缝板材正面与侧面的夹角不得大于90° 3.3 各项物理性能指标天然花岗石建筑板材的物理性能应符合表2的规定。

表23.4验收标准（凡不注明日期的引用文件，其最新版本适用本标准）3.4.1产品质量不得低于封样样品质量，颜色必须按照业主要求确定。

3.4.2 抽样和接收条件应符合GB/T 3810.1的要求。

3.4.3 外观质量按GB/T 18601标准试验方法进行。

3.4.4尺寸偏差按GB/T 18601标准试验方法进行。

3.4.5体积密度、吸水率按GB/T 9966.3标准试验方法进行。

3.4.6 压缩强度按GB/T 9966.1标准试验方法进行。

3.4.7 弯曲强度按GB/T 9966.2标准试验方法进行。

3.5外墙石材样式3.5.1石材颜色：以封样样品为准。

3.5.2异型配件颜色：以封样样品为准。

3.5.3具体样式，以封样样品为准。

3.6标志、包装、运输和贮存3.6.1包装标志1)板材外包装应注明：企业名称、商标、标记及执行标准号；须有“向上”和“小心轻放”的标志并符合GB/T 191中的规定；2)对安装顺序有要求的板材，应在每块板材上标注安装序号。

3.6.2包装1)按板材的品种、质量分别包装，并附产品合格证（产品名称、规格、批号、检验员、出厂日期）；板材光面相对且加垫。

2)包装应满足在正常条件下安全装卸、运输的要求。

编号：TQC/K579干挂石材施工质量标准完整版In management, in order to make all the staff know what to do and what not to do, their responsibilities are of great significance to the work of the whole enterprise, so as to mobilize the enthusiasm of the staff and become the driving force of enterprise production.【适用指导方向/规范行为/增强沟通/促进发展等场景】编写：________________________审核：________________________时间：________________________部门：________________________干挂石材施工质量标准完整版下载说明：本管理规范资料适合用于管理中，为使全体人员都知道应该做什么，不应该做什么，以及明确自己的主要职责，所担负的职责对整个企业工作具有的意义和作用，从而把全体人员的工作积极性充分地调动起来，成为推动企业生产经营工作的动力。

可直接应用日常文档制作，也可以根据实际需要对其进行修改。

干挂石材施工质量标准1 主控项目（1）饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求、要有产品合格证。

（2）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。

焊接点作防腐处理。

（3）饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。

后置埋件的现行拉拔强度必须符合设计要求。

饰面板安装必须牢固。

2 一般项目（1）表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安装适宜，阴阳角处的板压向正确。
