DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。
2工作原理 ............................................................................................................................错误！未定义书签。
3技术参数 ............................................................................................................................错误！未定义书签。
3.1主要型号 ...............................................................................................................................错误！未定义书签。
3.2主要技术参数 .......................................................................................................................错误！未定义书签。
3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。

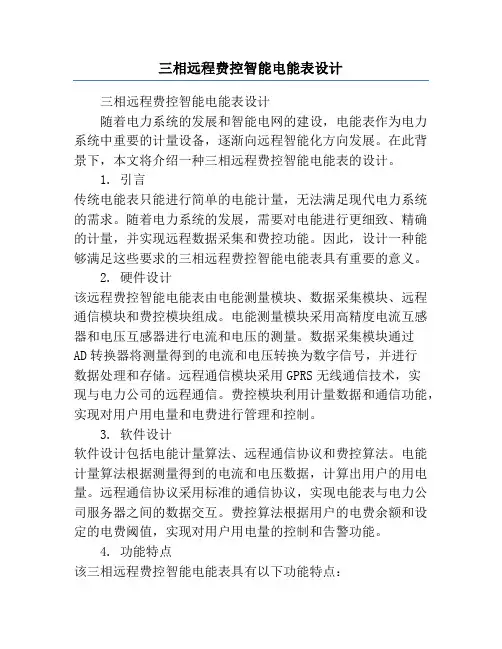

三相远程费控智能电能表设计三相远程费控智能电能表设计随着电力系统的发展和智能电网的建设，电能表作为电力系统中重要的计量设备，逐渐向远程智能化方向发展。
在此背景下，本文将介绍一种三相远程费控智能电能表的设计。
1. 引言传统电能表只能进行简单的电能计量，无法满足现代电力系统的需求。
随着电力系统的发展，需要对电能进行更细致、精确的计量，并实现远程数据采集和费控功能。
因此，设计一种能够满足这些要求的三相远程费控智能电能表具有重要的意义。
2. 硬件设计该远程费控智能电能表由电能测量模块、数据采集模块、远程通信模块和费控模块组成。
电能测量模块采用高精度电流互感器和电压互感器进行电流和电压的测量。
数据采集模块通过AD转换器将测量得到的电流和电压转换为数字信号，并进行数据处理和存储。
远程通信模块采用GPRS无线通信技术，实现与电力公司的远程通信。
费控模块利用计量数据和通信功能，实现对用户用电量和电费进行管理和控制。
3. 软件设计软件设计包括电能计量算法、远程通信协议和费控算法。
电能计量算法根据测量得到的电流和电压数据，计算出用户的用电量。
远程通信协议采用标准的通信协议，实现电能表与电力公司服务器之间的数据交互。
费控算法根据用户的电费余额和设定的电费阈值，实现对用户用电量的控制和告警功能。
4. 功能特点该三相远程费控智能电能表具有以下功能特点：4.1 高精度计量功能：采用高精度电流互感器和电压互感器，实现对电流和电压的精确测量。
4.2 远程数据采集功能：通过GPRS无线通信技术，实现与电力公司服务器之间的远程数据采集。
4.3 费控功能：通过费控模块，实现对用户用电量的管理和控制，避免用户欠费问题。
4.4 远程监控功能：通过远程通信模块，实现对用户用电情况的远程监控，及时发现用电异常问题。
4.5 数据存储功能：通过数据采集模块，实现电能数据的存储和查询功能。
5. 应用前景该三相远程费控智能电能表在电力供应系统中具有广阔的应用前景。
目录一、概述 ........................................................ - 3 -1.1、性能..................................................... - 3 -二、规格与主要技术参数：........................................ - 4 -2.1、规格..................................................... - 4 -2.2、主要技术参数：........................................... - 5 -三、计量 ........................................................ - 6 -3.1、计量功能................................................. - 6 -3.1.1电能测量四象限定义....................................... - 6 -3.1.2 电能计量功能............................................ - 7 -3.1.3 最大需量计量功能........................................ - 7 -3.1.4 电参量测量功能.......................................... - 8 -3.2、电压监测功能............................................. - 9 -3.2.1 失压概念................................................ - 9 -3.2.2 失压判定................................................ - 9 -3.2.3 失压记录................................................ - 9 -3.2.4 全失压判定、记录功能 ................................... - 10 -3.3、电流监测功能............................................ - 10 -3.3.1 失流记录功能........................................... - 10 -四、功能 ....................................................... - 10 -4.1、报警功能................................................ - 10 -4.2、断电控制................................................ - 10 -4.3、开盖报警................................................ - 10 -4.4、停电.................................................... - 11 -4.5、时段控制................................................ - 11 -4.6、自动结算功能............................................ - 11 -4.7、数据冻结功能........................................... - 11 -4.8、事件记录功能........................................... - 12 -4.9.1通讯接口及规约.......................................... - 13 -4.9.2 编程允许与限制......................................... - 13 -4.9.3软硬件保护.............................................. - 13 -五、电表使用方法............................................... - 14 -5.1、调整、校验.............................................. - 14 -5.2、安装.................................................... - 14 -5.3、抄表.................................................... - 16 -5.4、更换电池................................................ - 16 -5.5、最大需量清零............................................ - 17 -六、显示 ....................................................... - 17 -6.1、显示画面符号定义........................................ - 17 -6.2、循显画面................................................ - 18 -6.3、故障报警显示............................................ - 22 -七、通讯 ....................................................... - 23 -八、运输贮存与保证期限......................................... - 23 -8.1、运输.................................................... - 23 -8.2、贮存.................................................... - 23 -8.3、修理及更换.............................................. - 23 -一、概述DSZY22/DTZY22型三相费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

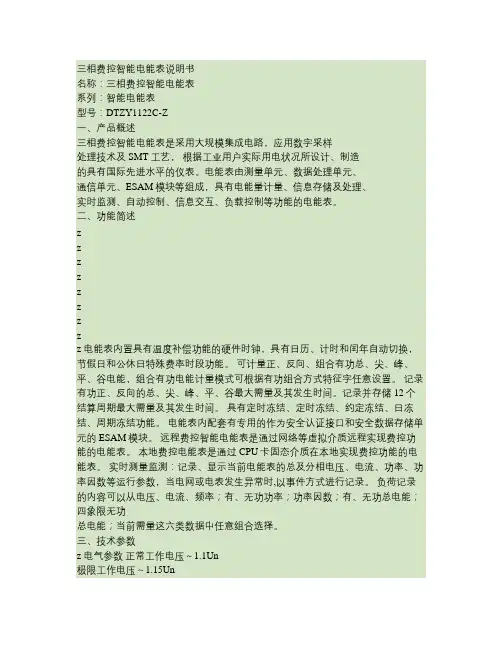

三相费控智能电能表说明书名称：三相费控智能电能表系列：智能电能表型号：DTZY1122C-Z一、产品概述三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有国际先进水平的仪表。
电能表由测量单元、数据处理单元、通信单元、ESAM模块等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互、负载控制等功能的电能表。
二、功能简述zzzzzzzzz 电能表内置具有温度补偿功能的硬件时钟，具有日历、计时和闰年自动切换，节假日和公休日特殊费率时段功能。
可计量正、反向、组合有功总、尖、峰、平、谷电能，组合有功电能计量模式可根据有功组合方式特征字任意设置。
记录有功正、反向的总、尖、峰、平、谷最大需量及其发生时间。
记录并存储12个结算周期最大需量及其发生时间。
具有定时冻结、定时冻结、约定冻结、日冻结、周期冻结功能。
电能表内配套有专用的作为安全认证接口和安全数据存储单元的ESAM模块。
远程费控智能电能表是通过网络等虚拟介质远程实现费控功能的电能表。
本地费控电能表是通过CPU卡固态介质在本地实现费控功能的电能表。
实时测量监测：记录、显示当前电能表的总及分相电压、电流、功率、功率因数等运行参数，当电网或电表发生异常时,以事件方式进行记录。
负荷记录的内容可以从电压、电流、频率；有、无功功率；功率因数；有、无功总电能；四象限无功总电能；当前需量这六类数据中任意组合选择。
三、技术参数z 电气参数正常工作电压～1.1Un极限工作电压～1.15Un电压线路功耗电流线路功耗时钟电池电压停电显示电池电压≤1.5W、6VA ≤0.4VA 3.6VDC 6.0VDC有功0.001In(0.5S)， 0.002In(1级互感式)，0.004 In（1起动电流级直通式）无功 0.003In (2级互感式)，0.005 In (2级直通式)z 技术参数准确度等级额定频率时钟准确度(日误差)电池容量停电后数据保存时间费率数有功0.5S级，1级；无功2级50Hz ≤0.5S/d (23℃) ≥1200mAh ≥10年(新电池) 4时段数（可设置）计度范围显示 0～999999.99kWh,0～999999.99kvarh 固定界面液晶显示屏RS485通信接口:1200～9600 bps（缺省：2400bps）通讯波特率电力载波通信接口：1200～9600 bps（缺省：2400bps）红外通信接口：1200bps潜动具有防潜动逻辑设计外型尺寸×170mm×85 mm重量≤3.0kgz 气候条件安装方式规定的工作范围极限工作范围储存和运输极限范围户内式 -10°C ∼45°C -25°C ∼60°C -25°C ∼70°C 户外式 -25°C ∼60°C -40°C ∼70°C -40°C ∼70°C。
三相费控智能电能表DT(S)ZY71/DTZY71-Z/ DT(S)ZY71-G DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1 概述1.1 产品介绍DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表系列产品适用于三相有功、无功电能计量。
我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。
各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。
DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。
具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。
可广泛应用于电力行业的电能测量及用电自动化管理领域。
1.2 工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。
2 规格3 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。

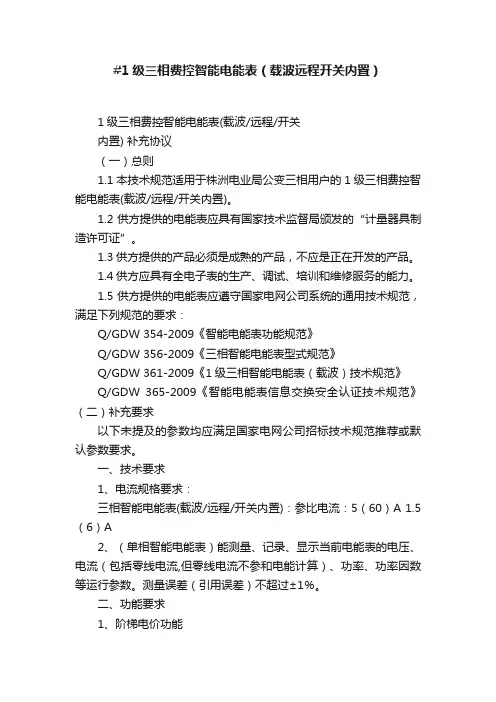

#1级三相费控智能电能表（载波远程开关内置）1级三相费控智能电能表(载波/远程/开关内置) 补充协议（一）总则1.1本技术规范适用于株洲电业局公变三相用户的1级三相费控智能电能表(载波/远程/开关内置)。
1.2供方提供的电能表应具有国家技术监督局颁发的“计量器具制造许可证”。
1.3供方提供的产品必须是成熟的产品，不应是正在开发的产品。
1.4供方应具有全电子表的生产、调试、培训和维修服务的能力。
1.5供方提供的电能表应遵守国家电网公司系统的通用技术规范，满足下列规范的要求：Q/GDW 354-2009《智能电能表功能规范》Q/GDW 356-2009《三相智能电能表型式规范》Q/GDW 361-2009《1级三相智能电能表（载波）技术规范》Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》（二）补充要求以下未提及的参数均应满足国家电网公司招标技术规范推荐或默认参数要求。
一、技术要求1、电流规格要求：三相智能电能表(载波/远程/开关内置)：参比电流：5（60）A 1.5（6）A2、（单相智能电能表）能测量、记录、显示当前电能表的电压、电流（包括零线电流,但零线电流不参和电能计算）、功率、功率因数等运行参数。
测量误差（引用误差）不超过±1％。
二、功能要求1、阶梯电价功能单相智能表、1级三相载波智能表应支持阶梯电价功能。
2、报警功能2.1当电能表运行出现故障时，显示应停留在该异常代码上，并同时进行光报警。
报警事件类型见表1。
2.2当用电参数（失压、电流严重不平衡、断相、逆相序等）超过限值时，有明显光报警，并在循显和按显第一屏显示异常代码，报警事件类型见表2。
表1 故障报警方式报警事件类型显示代码闪烁是否需要光报警门限值控制回路错误Err－01 / 是/ESAM错误Err－02 / 是/时钟故障Err－08 / 是/认证错误Err－10 / 是/修改密钥错误Err－16 / 是/表2 事件报警方式报警事件类型显示代码闪烁是否需要光报警门限值时钟电池欠压Err－04 电池1闪烁是/停电抄表电池欠压/ 电池2闪烁是/ 开表盖/ 是/开端钮盖/ 是/失压/ 对应电压标识闪烁是参考《智能电能表功能规范》欠压/ 是≤85%Un过压Err－53 是≥115%Un断相Err－52 对应电压和电流标识消失是参考《智能电能表功能规范》失流对应电流标识闪烁是参考《智能电能表功能规范》过流是≥120%Imax 过载Err－51 是≥120%UnImax 潮流反向Err－56 显示负号及反向字段是电压逆相序逆相序字段闪烁是电流逆相序是电压不平衡是电流不平衡是总功率因数超下限Err－54 是电流严重不平衡Err－52 是超有功需量Err－55 是3、（单、三相智能电能表+内置开关）费控功能通过本地红外掌机和主站远程控制命令两种方式使电能表实现跳合闸，跳闸延时时间设为“0”。

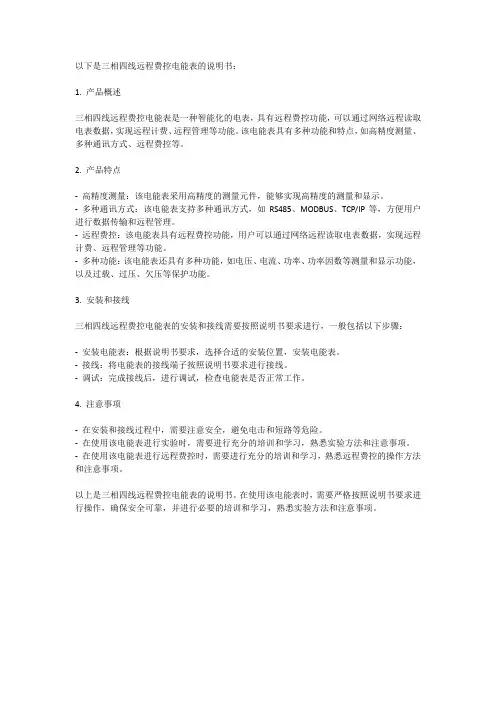

以下是三相四线远程费控电能表的说明书：
1. 产品概述
三相四线远程费控电能表是一种智能化的电表，具有远程费控功能，可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。
该电能表具有多种功能和特点，如高精度测量、多种通讯方式、远程费控等。
2. 产品特点
-高精度测量：该电能表采用高精度的测量元件，能够实现高精度的测量和显示。
-多种通讯方式：该电能表支持多种通讯方式，如RS485、MODBUS、TCP/IP等，方便用户进行数据传输和远程管理。
-远程费控：该电能表具有远程费控功能，用户可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。
-多种功能：该电能表还具有多种功能，如电压、电流、功率、功率因数等测量和显示功能，以及过载、过压、欠压等保护功能。
3. 安装和接线
三相四线远程费控电能表的安装和接线需要按照说明书要求进行，一般包括以下步骤：
-安装电能表：根据说明书要求，选择合适的安装位置，安装电能表。
-接线：将电能表的接线端子按照说明书要求进行接线。
-调试：完成接线后，进行调试，检查电能表是否正常工作。
4. 注意事项
-在安装和接线过程中，需要注意安全，避免电击和短路等危险。
-在使用该电能表进行实验时，需要进行充分的培训和学习，熟悉实验方法和注意事项。
-在使用该电能表进行远程费控时，需要进行充分的培训和学习，熟悉远程费控的操作方法和注意事项。
以上是三相四线远程费控电能表的说明书。
在使用该电能表时，需要严格按照说明书要求进行操作，确保安全可靠，并进行必要的培训和学习，熟悉实验方法和注意事项。
三相费控智能电能表使用说明书 DTZY75-A型三相费控智能电能表（远程）使用说明书江苏爱迪电子有限公司- 1 -三相费控智能电能表使用说明书目录一、概述.......................................................- 4 -1.1、性能.....................................................- 4 - 二、规格与主要技术参数：.......................................- 5 -2.1、规格.....................................................- 5 - 2.2、主要技术参数：...........................................- 6 - 三、计量.......................................................- 7 -3.1、计量功能.................................................- 7 - 3.1.1电能测量四象限定义.......................................- 7 - 3.1.2 电能计量功能............................................- 8 - 3.1.3 最大需量计量功能........................................- 8 - 3.1.4 电参量测量功能..........................................- 9 - 3.2、电压监测功能............................................- 10 - 3.2.1 失压概念...............................................- 10 - 3.2.2 失压判定...............................................- 10 - 3.2.3 失压记录...............................................- 10 - 3.2.4 全失压判定、记录功能...................................- 11 - 3.3、电流监测功能............................................- 11 - 3.3.1 失流记录功能...........................................- 11 - 四、功能......................................................- 11 -4.1、报警功能................................................- 11 - 4.2、断电控制................................................- 11 - 4.3、开盖报警................................................- 11 - 4.4、停电....................................................- 12 - 4.5、时段控制................................................- 12 - 4.6、自动结算功能............................................- 12 - 4.7、数据冻结功能...........................................- 12 - 4.8、事件记录功能...........................................- 13 - 4.9.1通讯接口及规约..........................................- 14 - 4.9.2 编程允许与限制.........................................- 14 - 4.9.3软硬件保护..............................................- 14 - 五、电表使用方法..............................................- 15 -5.1、调整、校验..............................................- 15 -- 2 -三相费控智能电能表使用说明书 5.2、安装....................................................- 15 - 5.3、抄表....................................................- 17 - 5.4、更换电池................................................- 17 - 5.5、最大需量清零............................................- 18 - 六、显示......................................................- 18 -6.1、显示画面符号定义........................................- 18 - 6.2、循显画面................................................- 19 - 6.3、故障报警显示............................................- 23 - 七、通讯......................................................- 24 - 八、运输贮存与保证期限........................................- 24 -8.1、运输....................................................- 24 - 8.2、贮存....................................................- 24 - 8.3、修理及更换..............................................- 24 -- 3 -三相费控智能电能表使用说明书一、概述DSZY75-A/DTZY75-A型费控智能采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

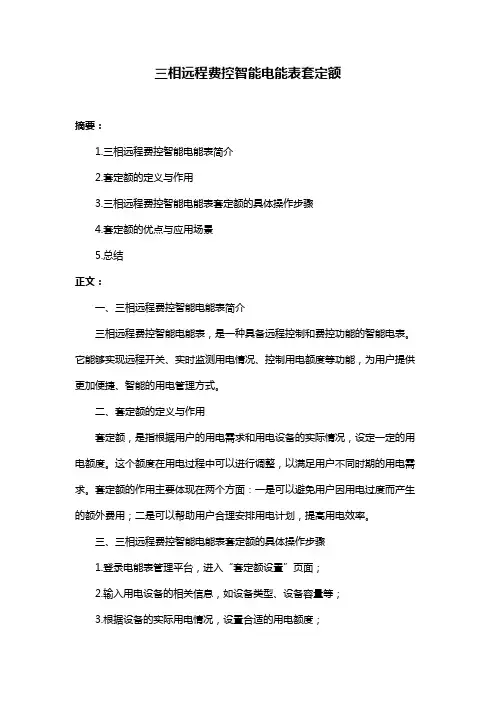

三相远程费控智能电能表套定额摘要：1.三相远程费控智能电能表简介2.套定额的定义与作用3.三相远程费控智能电能表套定额的具体操作步骤4.套定额的优点与应用场景5.总结正文：一、三相远程费控智能电能表简介三相远程费控智能电能表，是一种具备远程控制和费控功能的智能电表。
它能够实现远程开关、实时监测用电情况、控制用电额度等功能，为用户提供更加便捷、智能的用电管理方式。
二、套定额的定义与作用套定额，是指根据用户的用电需求和用电设备的实际情况，设定一定的用电额度。
这个额度在用电过程中可以进行调整，以满足用户不同时期的用电需求。
套定额的作用主要体现在两个方面：一是可以避免用户因用电过度而产生的额外费用；二是可以帮助用户合理安排用电计划，提高用电效率。
三、三相远程费控智能电能表套定额的具体操作步骤1.登录电能表管理平台，进入“套定额设置”页面；2.输入用电设备的相关信息，如设备类型、设备容量等；3.根据设备的实际用电情况，设置合适的用电额度；4.确认设置并保存，完成套定额的设置。
四、套定额的优点与应用场景套定额的优点主要体现在以下几个方面：1.提高用电效率：通过设置套定额，用户可以更加明确地了解自己的用电情况，从而调整用电计划，提高用电效率。
2.节省用电成本：套定额能够有效避免因用电过度而产生的额外费用，帮助用户节省用电成本。
3.便于管理：套定额的设置过程简单明了，用户可以随时调整用电额度，便于管理。
应用场景：1.工商业用户：对于用电量较大的工商业用户，套定额可以帮助他们更好地控制用电成本，提高用电效率。
2.居民用户：对于居民用户，尤其是一些用电设备较多的家庭，套定额可以帮助他们合理安排用电计划，避免因用电过度而产生的额外费用。
五、总结三相远程费控智能电能表套定额是一种有效的用电管理方式，它不仅能够帮助用户提高用电效率，节省用电成本，还便于管理。
三相四线费控智能电能表DTZY183-Z型使用说明书(陕)制00000312号西安中顺实业发展有限公司三相费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。
该智能电表能精确地计量有功正反向总电能、各费率电能，无功四象限电能，具有有功正反向最大需量记录功能，对有功无功功率、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有分时计量、自动抄表、电量和需量的数据存储、负荷曲线记录、事件数据记录等功能。
该系列电能表采用超大规模数字信号处理芯片、全隔离标准RS485通讯接口和红外通讯、可配置载波通讯模块、无线通讯模块。
大画面宽温液晶显示等先进技术。
制造上运用先进的SMT表面贴装工艺和进口高性能长寿命电子元器件，外壳采用高强度、阻燃环保材料、造型新颖、实用, 具有较高的绝缘强度和耐腐蚀性，是电能信息采集智能电网建设的理想选择。
二、依据主要标准和规范DL/T 645—2007 《多功能电能表通信协议》及其备案文件DL/T 566 《电压失压计时器技术条件》YD/T 1208—2002 《800MHz CDMA蜂窝移动通信网无线智能网（WIN）阶段1：接口技术要求》YD/T 1214—2006 《900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移动台》GB 4208-2008 外壳防护等级（IP代码）GB/T 13384—2008 机电产品包装通用技术条件GB/T 17215.211—2006 交流电测量设备 通用要求 试验和试验条件 第11部分：测量设备GB/T 17215.301—2007 多功能电能表 特殊要求GB/T 17215.321—2008 交流电测量设备 特殊要求 第21部分 静止式有功电能表（1级和2级）GB/T 17215.322—2008 交流电测量设备 特殊要求 第22部分 静止式有功电能表（0.2S级和0.5S级）GB/T 17215.323—2008 交流电测量设备 特殊要求 第23部分 静止式无功电能表（2级和3级） DL/T 645—2007 多功能电能表通信协议 DL/T 830—2002 静止式单相交流有功电能表使用导则 JJG 596-2012 电子式电能表Q/GDW 1354－2013 智能电能表功能规范Q/GDW 1356－2013 三相智能电能表型式规范Q/GDW 1827—2013三相智能电能表技术规范三、工作原理3.1 工作原理说明智能电表工作时，三相电压、电流经传感器件转换为采样信号通过滤波处理后送入数字信号处理器，由于采用了专用的数字信号处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来精确地测量电能数据，从而使电表的计量准确度有了显著改善。
导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。
可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。
仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。
用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
DSZY331说明书1、综合介绍1.1 概述DSZY331(C)-G(-Z)(-J)型三相三线费控智能电能表是新一代智能型高科技电能计量产品，符合 GB/T17215.321-2008、 GB/T17215.322-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采用 DL/T645-2007 通信规约。
业务咨询电话：0731-********1.2 技术参数1.2.1 主要技术参数项目技术要求参比电压 3×100V正常工作范围单相85% Un ~ 130% Un，合相60%Un ~ 130%Un辅助电源交/直流100V~240V(当电表具备时)测量范围电压：三相80%Un ~ 130%Un，电流：1％Ib~6Ib准确度等级有功0.5S级、1级;无功2级工作温度-25℃～60℃极限工作温度-40℃～70℃相对湿度≤95%（无凝露）频率范围(50±2.5)Hz功耗＜1.5W，6VAMTBF ≥1×105 h时钟电池寿命连续工作时间≥5 年设计寿命10 年1.2.3 光耦脉冲输出脉冲输出宽度(65±5)ms最大允许通过电流10mA（DC）工作电压5V～24V（DC）1.2.4 安装尺寸外形尺寸长×宽×厚=290mm×170mm×85mm后接线预留孔位置尺寸(下接线可不开此孔）图1：安装尺寸图1.2.5 主端子接线图（具体以实物为准）2 5 83 6 91 4 7电 A 负源 B 载C侧N 侧三相四线直接接入式接线图图2：主端子接线图1.2.6辅助端子接线图（具体以实物为准）图3：辅助端子排列图2、仪表基本功能分时计量功能、预付费功能、跨月结算、监测与事件记录功能、最大需量功能、485 与红外通信功能、通信模块功能（载波、无线、小无线模块功能可选）、低功耗功能、安全权限管理、液晶显示功能：2.1.1 显示图解：液晶全屏图项目液晶上显示内容含义说明数据显示行，显示各种记录数 据。
DTZYxx型三相四线远程费控智能电能表使用说明书xxxxxxxx有限公司一、概述DTZYxx型三相四线远程费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。
该电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、485通讯和红外通讯、大画面宽温液晶显示等先进技术。
电能表采用了先进的SMT 表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。
该表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、信息交互等功能。
二、依据标准和规范该智能电能表设计、测试、制造均符合或超过国家标准和电力行业标准。
GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 17215.301-2007 《多功能电能表特殊要求》GB/T 15464-1995 《仪器仪表包装通用技术条件》DL/T614-2007《多功能电能表》DL/T 645-2007《多功能电能表通信协议》Q/GDW 356—2009《三相智能电能表型式规范》Q/GDW 354—2009《智能电能表功能规范》Q/GDW 365—2009《智能电能表信息交换安全认证技术规范》3、基本参数3.1型号规格3.2基本误差3.3起动电能表在参比电压、参比频率下、当cos φ=1.0，负载电流为0.004Ib(1.0级)或0.005Ib(2.0级)时，电能表能起动并能连续记录。
3.4潜动当电能表的电流线路无电流时，电压线路上施加参比电压的115%时，电能表的测试输出不应产生多于一个的脉冲。
三相费控电能表一、国网结构1、表盖上标牌：DTZY545/DSZY535 三相远程费控智能电能表(内置、外置) 有功1级无功2级DTZY545-Z 三相远程费控智能电能表(载波内置、外置) 有功1级无功2级DTZY545C-Z 三相费控智能电能表(载波卡表内置、外置) 有功1级无功2级DTZY545C 三相费控智能电能表(卡表内置、外置) 有功1级无功2级指示灯：—有功电能脉冲指示灯：红色；平时灭，计量有功电能时闪烁。
—无功电能脉冲指示灯：红色；平时灭，计量无功电能时闪烁。
—报警指示灯：红色；正常时灭，报警时常亮。
—跳闸指示灯：黄色；平时灭，负荷开关分断时亮。
费控电能表应具有跳闸指示灯，跳闸指示灯平时灭，在电能表发出跳闸命令的同时，跳闸指示灯点亮。
下标牌：电能表参比电压、参比电流、准确度等级、有无功常数、频率等2、接线图及端子三相费控智能电能表（无线通信模块外置）同时具有跳闸控制接口、2个RS485接口，其中RS485接口2与无线通信模块相连，用于抄读下挂表；三相费控智能电能表有跳闸控制接口和1个RS485接口。
（见图2）二、功能部分1、通信协议：DLT/645-2007多功能电能表通信协议和DLT/645-2007备案文件①支持万能地址读表操作，不支持万能地址写操作和缩位地址写操作，必须将12为通信地址输全。
②默认波特率2400bps。
③若编程时密码闭锁，液晶屏上出现“锁”的符号，可加跳线编写任意一条设置命令，即可解锁；若不确定编程密码是多少，可通过加跳线在自由编程中基本参数编写密码，再用刚刚编写进去的密码验证是否可编写成功。
④出厂之前必须做一次电表清零操作，若只按下编程键，则可以清空电表内电量、最大需量及发生时间、冻结量、事件记录、负荷曲线等数据；若加跳线清零，则可以清空除上述所说数据之外的内容和电表清零事件记录，以及内部电池使用时间。
⑤事件记录中，失压、欠压、过压、断相、电压逆向序、电流逆向序、失流、过流、断流、潮流反向、过载、跳合闸记录、总功率因数超下限均满足DLT/645-2007备案文件；其他事件满足DLT/645-2007通信协议。

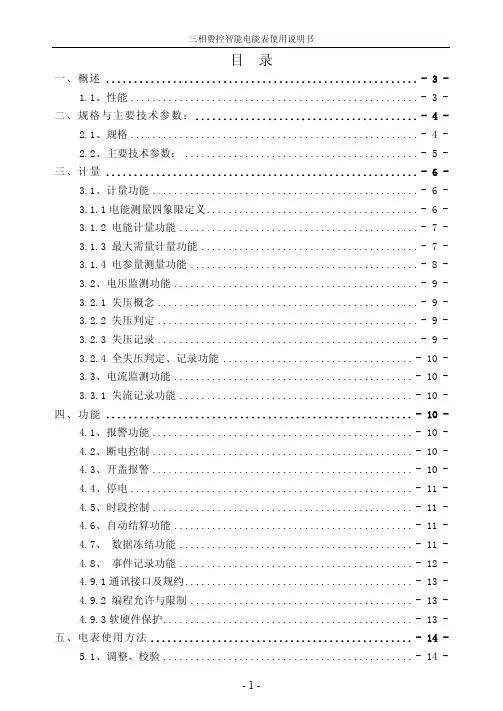

三相国网远程费控智能电表说明书编制：Aaron目录一、概述 ........................................................ - 3 -1.1、性能..................................................... - 3 -二、规格与主要技术参数：........................................ - 4 -2.1、规格..................................................... - 4 -2.2、主要技术参数：........................................... - 5 -三、计量 ........................................................ - 7 -3.1、计量功能................................................. - 7 -3.2、电压监测功能............................................. - 9 -3.3、电流监测功能............................................ - 10 -四、功能 ....................................................... - 11 -4.1、报警功能................................................ - 11 -4.2、断电控制................................................ - 11 -4.3、开盖报警................................................ - 11 -4.4、停电.................................................... - 11 -4.5、时段控制................................................ - 11 -4.6、自动结算功能............................................ - 11 -4.7、数据冻结功能........................................... - 12 -4.8、事件记录功能........................................... - 12 -4.9、通讯功能................................................ - 13 -五、电表使用方法............................................... - 15 -5.1、调整、校验.............................................. - 15 -5.2、安装.................................................... - 15 -5.3、抄表.................................................... - 18 -5.4、更换电池................................................ - 18 -5.5、最大需量清零............................................ - 19 -六、显示 ....................................................... - 20 -6.1、显示画面符号定义........................................ - 20 -6.2、键显画面................................................ - 21 -6.3、故障报警显示............................................ - 24 -七、通讯 ....................................................... - 26 -八、运输贮存与保证期限......................................... - 26 -8.1、运输.................................................... - 26 -8.2、贮存.................................................... - 26 - 8.3、修理及更换.............................................. - 26 -一、概述DTZY22-Z型费控智能采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。
1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。
在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。
1.1.4、电表运行信息可由手持电脑、RS485接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。
电能表通讯规约符合DL/T645。
1.1.5、电能表适用于环境温度为-30ºC~60ºC，相对湿度85％的地区。
二、原理与主要技术参数：A、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU中央处理器通过SPI口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。
同时识别各相电压、电流有无异常并记录负荷曲线和相应的失压、失流状态，并可按用户要求定制丰富的事件记录。
其原理框图如下：原理框图2.1、执行标准GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 17215.321-2007 《1级和2级静止式交流有功电能表》GB/T 17215.301-2007 《多功能电能表特殊要求》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJG 596-1999 《电子式电能表》JB/T 6214-1992 《仪器仪表可靠性验证试验及测定试验（指数分布）导则》DL/T614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 566-1995 《电压失压计时器技术条件》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698.35 《电能信息采集与管理系统第3-5部分电能信息采集终端技术规范－低压集中抄表终端特殊要求》DL/T 698.42 《电能信息采集与管理系统第4-2部分通信协议－集中器下行通信》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 356—2009 《三相智能电能表型式规范》Q/GDW 354—2009 《智能电能表功能规范》Q/GDW 365—2009 《智能电能表信息交换安全认证技术规范》2.2、主要技术参数：三、计量3.1、计量功能3.1.1电能测量四象限定义电能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。
电压矢量U 随相角φ改变方向。
电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。
图：电能测量四象限定义3.1.2 电能计量功能电表可计量如下电能资料：●分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。
●所有电能资料均可存储当前及最近12个月的数据，显示当前及上月、上上月的资料。
其中：●四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功1和组合无功2的计算、记录、显示。
（注：循环显示组合无功1和组合无功2，但可按显和采集四象限无功量）。
●分相正、反向有功无功电能，对三相四线来讲，是指A、B、C三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC相各相的正、反向有功无功电能。
●电能量的显示和记录位数可软件设置(小数位数可在0～4位之间设置)，默认为6位整数、2位小数；有功电能单位为kWh，无功电能单位为kvarh。
3.1.3 最大需量计量功能最大需量的计算方法可根据用户要求选择“滑差式”或“区间式”，默认为“滑差式”。
“滑差式”计算最大需量时，需量周期和滑差时间可按照DL/T614-2007中的定义设置：需量周期可在5、10、15、30、60min中选择，滑差时间可在1、2、3、5中选择。
需量周期应为滑差时间的5～15整数倍。
出厂默认设置为：需量周期为15min，滑差时间为1min。
