顶管及定向钻 ppt课件

（a）企口形管及其接口
（b）“q”形橡胶止水圈
12
6.钢管顶管的接口形式
钢管是用一定厚度的钢板先卷成圆筒，再焊成竹节， 钢管两管节之间采用焊接连接，其整体性好，不易产生渗漏 水。为保证焊接牢靠，将管节端口按一定角度坡口后再焊接。 常用的接口形式有两种：单边V型坡口；K型坡口。单边V型 坡口适用于人员无法进入的小口径管，采用单边坡口和单面 焊接；K型坡口双面成型的焊接工艺，即管内外均需焊接， 适用于口径较大的管道中。
9
3.增设中继环 为了适应长距离顶进管道的需要，研制了中继环（又
称中继间、中间站）。即在管道顶进的中途设置辅助千斤顶， 靠辅助千斤顶提供的动力继续顶进管段，延长顶管的顶进长 度，满足敷设长距离管道的需要。
采用中继环时，管道沿全长分成若干段，在段与段之 间设置中继环。中继环是一个由钢材制成的圆环，内壁上设 置有一定数量的短行程千斤顶，产生的推顶力可用于推进中 继环前方的管道。
主要有导轨、千斤顶、油泵、顶铁等。
6
1.工作坑布置 （工作坑或基坑），按其作用分为顶进井（始发井）
和接收井两种。顶进井是安放所有顶进设备的场所，也是顶 管掘进机的始发场所，是承受主顶油缸推力的反作用力的构 筑物，供工具管出洞、下管节、挖掘土砂的运出、材料设备 的吊装、操纵人员的上下等使用。在顶进井内，布置主顶千 斤顶、顶铁、基坑导轨、洞口止水圈以及照明装置和井内排 水设备等。在顶进井的地面上，布置行车或其他类型的起吊 运输设备。接收井是接收顶管机或工具管的场所，与工作井 相比，接收井布置比较简单。
中继环示意图
10
4.管节接缝的防水 钢筋混凝土管节的接口有平口、企口和承口三
类型。管节类型不同，止水方式也不同。 （1）平口管接口及止水平口管用“T”形钢套环接口，把两 只管子连接在一起，在混凝土管和钢套环中间安装有2根齿 形橡胶圈止水。

顶管机启动与试顶进
正常顶进施工
在试顶进确认正常后，开始正常顶进 施工，控制好顶进速度和泥浆流量， 确保顶管机沿着设计轴线顺利前进。
启动顶管机，进行试顶进，检查顶管 机的运行状况和各项参数是否正常。
顶管机拆卸与吊
拆卸与吊装计划
制定详细的拆卸与吊装计划，明 确人员分工和安全技术措施。
拆卸作业
按照拆卸与吊装计划，对顶管机 进行拆卸，并做好标记和记录。
顶管施工中的地面沉降及其控制措施
• 总结词：地面沉降是顶管施工中的常见问题，可能导致地面塌陷、建筑物损坏 等。控制措施包括优化施工方案、加强监测等。
• 详细描述：顶管施工中的地面沉降是一个比较常见的问题，主要是由于土层扰 动、地下水变化等因素造成。地面沉降可能导致地面塌陷、建筑物损坏等严重 后果，因此需要采取有效的控制措施。其中，优化施工方案是控制地面沉降的 有效方法之一，包括合理安排顶进顺序、优化管道设计等。此外，加强监测也 是控制地面沉降的重要措施之一，可以及时发现沉降迹象并采取相应措施进行 调整。在施工过程中，应定期进行地面沉降监测，及时发现沉降迹象并采取相 应措施进行调整。同时，还可以采用注浆、钢板桩等辅助措施对沉降区域进行 处理，以达到控制地面沉降的目的。
根据工程要求和地质条件，选择合适的注浆材料，如单液浆、双液浆等，并确定 各组分的比例。
性能要求
注浆材料应具备良好的渗透性、流动性、稳定性等性能，能够有效地加固土壤、 防止渗漏。
注浆工艺的控制
注浆方式
采用分段注浆、分层注浆等方式，确保注浆效果均匀、可靠 。
注浆参数
合理控制注浆压力、注浆量、注浆速度等参数，避免出现冒 浆、跑浆等现象。
Part
05
工程案例分析

暗挖法 较大
影响小 求高、对周边 较长
低
施工队伍要求较
环境影响较大
高
顶管法 较小
影响小
影响小
较短
较低
工艺较复杂、对 施工队伍要求较
高
第24页/共32页
五、工程实例
序号
工程名称
工程规模
断面
施工情况
1
上海轨道交通9号线一期R415中春路站7号出入口 通道
44.725m
6×4m 施工完成
2
广州市轨道交通六号线东湖站及站前停车线九标 Ⅱb过街通道矩形顶管工程
第25页/共32页
五、工程实例
上海轨道交通9号线R415中春路站7号出入口通道
第26页/共32页
五、工程实例
广州市轨道交通六号线东湖站过街通道矩形顶管工程
第27页/共32页
五、工程实例
广州市轨道交通二、八号线东晓南站Ⅲ号出入口通道
第28页/共32页
五、工程实例
南海区C地块地下空间项目地下通道
64.5m
5×3.3m 施工完成
3
广州市轨道交通二、八号线施工5标东晓南站Ⅲ号 出入口矩形顶管工程
36.9m
5×3.3m 施工完成
4
南海区桂城街道19、20街区地段C地块地下空间项 目顶管工程
4×60.5m
6×4m
施工完成
5
复旦大学附属中山医院综合楼地下通道矩形顶管 工程
78.8m
5×3.3m 施工完成
勇于跨越 追求卓越
第2页/共32页

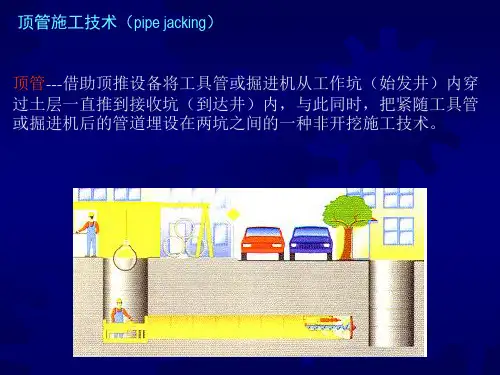

一、顶管法简介
2、顶管施工优点及适用范围
1）、主要优点如下： （1）施工占地面积小，对城市干扰少，无阻碍城 市交通，无需迁改管线，对地面环境影响较小，文明 施工程度高。 （2）断面尺寸多样，适合各种形式断面的结构施 工。 （3）具有综合成本低、施工周期短。

防止较重的掘进机在出洞时出现叩头现象，可在洞内 下部填上一些粘土或用低标号混凝土浇注托板（也可在洞内再
预埋短的延伸导轨以便托住掘进机，此外还应把掘进机与第一节管节联在一起 ）
出洞初期还须防止掘进机及前几节管节往后退的情况 发生（在主顶油缸回缩之前，因设法顶住管子，否则前方土体会发生不同程度的坍塌 ，不
顶管施工主要工序
工作坑构筑 接收坑构筑 顶进 管节 碴土输排
顶管施工流程
测量放线及复核
开挖工作坑及接收坑
铺设导轨
设备安装调试 工具管或掘进机出洞 吊放管节 顶进并运排碴土 监测 安装管节接口 掘进机(工具管)出洞 拆除掘进机(工具管) 全线测量 完工
测量纠偏
注浆减摩 通风换气
顶管施工应用领域
下水道 自来水管
煤气管
动力电缆 通信电缆 顶管施工优点 土方开挖量少，对交通影响小 作业人员少，工期短、材料省 埋深大时较经济 密封好，衬砌工作小（与盾构比）
顶管施工的缺点
曲率半径小而且多种曲线组合时施工困难（与盾构比） 在软土层容易发生偏差，纠偏比较困难，容易下沉 遇障碍时处理这些障碍较困难 埋深浅时不太经济 超长距离顶进困难（与盾构比） 大口径（5米以上）顶进极困难（与盾构比）
可以认为小口径顶管施工法就是指管道直径不允许人员 进入管内而只能通过遥控操作进行的管道顶进施工方法。
顶管施工法根据铺设管道的口径大小又可分为小口径顶管(Micro Tunneling)施工法 和大中口径的 顶管(Pipe Jacking)施工法。设于英国伦敦的国际非开挖技术协会(ISTT)伦敦分会规定小口径管道 顶管工程的口径为900mm以下，而在日本规定小口径管道顶管工程的口径为800mm以下。
通风
压入式通风（不小于10m的上风向 ） 通风方式 抽出式通风（出风口不小于10M 下风向，吸入口距工作面不大于6m ） 混合式通风（压入式扇风机与抽出风筒入口距离应不小于15m，抽出风

安全交底
施工前应对顶管施工人员 进行安全交底，明确安全 注意事项和应急措施。
顶管施工安全事故的预防与处理
预防措施
事故报告
采取多种措施预防顶管施工安全事故 的发生，如加强现场安全管理、定期 检查设备等。
发生顶管施工安全事故后，应立即报 告相关部门，并按照应急预案进行处 置。
应急处理
建立顶管施工安全事故应急处理机制， 制定应急预案，配备必要的应急救援 设备和人员。
在顶进过程中，遇到了建筑 物基础下方的软土层。为解 决这一问题，采取了地基加 固、调整顶进力的技术措施 ，确保顶管机顺利穿越软土 层。
该案例展示了顶管施工在建 筑物下方地下通道建设中的 优势，有效降低了对建筑物 基础的影响，提高了施工效 率。
THANKS
感谢观看
A
B
C
D
交付使用
将验收合格的顶管设施交付使用，同时向 使用单位提供必要的技术支持和培训。
清理现场
完成验收后，清理施工现场，将临时设施 拆除，恢复场地原貌。
03
顶管施工安全规范
顶管施工现场安全规定
01
02
03
现场布置
施工现场应设置明显的安 全警示标志，并保持通道 畅通，禁止非施工人员进 入。
安全设施
案例概述
施工流程
难点与解决方案
案例总结
某高速公路需穿越一条河流， 为确保不影响河道的通航和生 态环境，决定采用顶管施工法 穿越河道。
根据河道的地质勘察结果，设 计顶管施工方案。选择合适的 顶管机，按照设计要求进行顶 进施工。在施工过程中，需采 取防水措施，确保河道的水质 不受影响。
在顶进过程中，遇到了河床下 坚硬的岩石层。为解决这一问 题，采取了破碎岩石、调整顶 进力的技术措施，确保顶管机 顺利穿越河道。

顶管法施工ppt演示
• 顶管法施工概述 • 顶管法施工流程 • 顶管法施工的关键技术 • 顶管法施工质量控制 • 顶管法施工案例分析 • 顶管法施工安全措施与环境保护
目录
Part
01
顶管法施工概述
定义与特点
定义：顶管法施工是一种非开挖的管道埋设施 工技术，通过顶进设备将管道按照设计要求顶
入土层中。
通过顶进设备将管道按照 设计坡度顶入土层中，同 时将土方运出工作坑。
顶管法施工的应用范围
城市管网建设
顶管法施工适用于城市排水、雨 水、给水等管网的埋设。
其他领域
除上述领域外，顶管法施工还可 应用于通信、电力、燃气等领域 的管道埋设施工。
交通设施建设
在地铁、铁路、公路等交通设施 建设中，顶管法施工可用于穿越 道路、河流等障碍物。
详细描述
根据地质勘察资料和施工要求，选择合适的泥浆材料和配比。在施工过程中，对泥浆的 物理性能进行监测和控制，确保其满足施工要求。同时，还需对废浆进行妥善处理，防
止环境污染。
Part
04
顶管法施工质量控制
施工材料质量控制
总结词：严格筛选
详细描述：顶管法施工所使用的材料必须经过严格筛选，确保材料的质量符合设 计要求和相关标准。对进场的材料进行质量检查，包括材质证明文件、规格尺寸 、外观质量等，确保材料合格。
制定并实施应急预案，包括事故报告、紧 急救援和撤离程序，确保在紧急情况下能 够迅速、有效地应对。
环境保护措施
减少噪音污染
采用低噪音施工设备，合理 安排作业时间，避免在居民 休息时间进行高噪音作业。
控制粉尘排放
采取喷雾降尘、洒水等措 施，减少施工过程中的粉 尘排放，保护空气质量。

第11页/共62页
泥水平衡式顶管机结构及施工
• 泥水平衡工具管正面设刀盘，并在其后设密 封舱，在密封舱内注入稳定正面土体的泥浆， 刀盘切下的泥土，沉在密封舱下部的泥水中 而被水力运输管道运至地面泥水处理装置。 泥水平衡式工具管主要由大刀盘装置、纠偏 装置、泥水装置、进排泥装置等组成。在前、 后壳体之间有纠偏千斤顶，在掘进机上下部 安装进、排泥管。
• 我国较早的顶管施工约在上世纪50年代，初 期主要是手掘式顶管，设备也较简陋。我国顶 管技术真正较大的发展是从上世纪80年代中 期开始。1988年上海研制成功我国第一台土 压平衡掘进机。
第5页/共62页
随着时间的推移，顶管技术也与时俱进地得到迅速发展。主要体现在以下方面： • 一次连续顶进的距离：越来越长 • 顶管直径：向大小直径两个方向发展 • 管材：钢筋混凝土管、钢管、玻璃钢顶管 • 挖掘技术：机械化程度越来越高 • 顶管线路的曲直度：曲线形状越来越复杂，曲率半径越来越小。
• （3）后靠背是靠主顶千斤顶尾部的厚铁板或钢结构件，
称之为钢后靠，其厚度在300mm左右。钢后靠的作
用是尽量把主顶千斤顶的反力分散开来，防止将混凝
土后座压坏。
第24页/共62页
• （4）洞口止水圈是安装在顶进井的出洞洞口和接收井的进洞 洞口，具有制止地下水和泥砂流到工作坑和接收坑的功能。
• （5）顶进导轨由两根平行的轨道所组成，其作用是使管节在 工作井内有一个较稳定的导向，引导管节按设计的轴线顶入 土中，同时使顶铁能在导轨面上滑动。在钢管顶进过程中， 导轨也是钢管焊接的基准装置。
第6页/共62页
顶管施工的分类
• 按所顶进的管子口径大小分：大口径、中口径、小口径和微 型顶管四种。大口径多指Ф2m以上的顶管，人可以在其中直 立行走。中口径顶管的管径多为1.2～1.8m，人在其中需弯 腰行走，大多数顶管为中口径顶管。小口径顶管直径为500～ 1000mm，人只能在其中爬行，有时甚至爬行都比较困难。 微型顶管的直径通常在400mm以下，最小的只有75mm。

整理版课件
30
整理版课件
31
二、盾构工法的原理
定义：用盾构机一边防止土砂的坍塌，一边进行 挖掘，推进，并在盾尾进行衬砌作业从而修建排 水管道的方法。
盾构机 盾构隧道
整理版课件

32
整理版课件
33
盾构机的基本工作原理就是一个圆柱体的钢组
件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆 柱体组件的壳体即护盾，它对挖掘出的还未衬砌的 隧洞段起着临时支撑的作用，承受周围土层的压力， 有时还承受地下水压以及将地下水挡在外面。挖掘、 排土、衬砌等作业在护盾的掩护下进行。
施工预算
预算编制说明、分类工程量计 算清单、工程预算
整理版课件
59
由施工单位组织，邀请
初步验收
有关工程建设单位、工程设 计单位、监理单位、质量管
理部门和工程接管单位参加 竣
工
验
收
竣工终验
建设单位组织，必须对
工程竣工技术资料进行详细 验收
整理版课件
60
竣工 技术 资料
前期阶段文件
工程项目的有关请示、批复、 批准文件、立项报告、可研 报告、初设报告及其批复、 工程概况、施工合同、规划 许可证、工程地质勘查报告、 设计计算书
施工阶段文件
工程开工及竣工申请报告、 施工组织设计、工程预算清 单、交领桩记录、工程控制 点及施工基准线放样、复核 记录、工程质量检查文件。 施工材料质量保证文件、设 计变更依据性文件、监理工 作文件
竣工阶段文件
整理版课件
工程竣工报告、各专业竣工
验收鉴定证书、工程质量保
修书、工程决算、施工总结、 全套施工图
• 我国沿海经济发达地区广泛用于城市地 下给排水管道、天燃气石油管道、通讯 电缆等各种管道的非开挖铺设。

了解认识阶段：
该阶段是在1993年后的几年时间内，在我国有关部门工作人员渴望全面了解 非开挖技术，并希望将该技术引入国内施工行业，成为一门新兴的产业。
在这个阶段，已经有很多部门和管理人员认识到非开挖是一个具有非常广阔 市场前景的技术。
意识到中国具有非常广 阔的非开挖市场前景，国际非开挖离不开中国。中国需要国际非开挖。
随着对该项技术的逐步认识，建设单位也提高了管理水平，完善了对竣工资料的收 集工作。
一、非开挖技术发展历史、现状和未来 发展趋势 非开挖技术将在我国地下管线的施工中起到越来越重要的作用。 非开挖技术的发展必将向规模化、规范化、国际化的方向发展。
二、非开挖技术分类
非开挖施工方法按其用途可分为新管铺设和管线修复两大类。
四、水平定向钻施工工艺
四、水平定向钻施工工艺
2、地下管线探测：城市地下管线资料残缺不全，有的资料精度不高或与现状不符 等问题，以致影响地下管线规划建设的科学性和在工程建设过程中挖断、挖穿地下 管线的事故时有发生。地下管线探查是通过现场调查和不同的探测方法探寻各种管 线的埋设位置和深度。 地下管线探测应根据管道穿越工程的规划、设计、施工和管理部门的要求，按现行 行业标准《城市地下管线探测技术规程》CJJ 61的有关规定执行： 地下管线探测应查明拟穿越区域建(构)筑物的结构类型、荷载类型、基础类型。 地下管线探测的范围应覆盖管线工程敷设的区域，穿越路由周围不应小于管径的3 倍，且不应小于3m。 既有地下管线探测后，应通过地面标志物、检查井、闸门井、人孔、手孔等进行复 核。
非开挖施工技术（Trenchless Technology或No-Dig）是指在不开挖地表 的条件下探测、检察、修复、更换和铺设各种地下公用设施（管道和电缆） 的技术和方法。

9) 导向钻进遇到异常情况时，应停钻查明原因，问题解决后方可继续施工； 10) 先导孔纠偏应平缓，避免出现大的转角。
四、水平定向钻施工工艺
导向孔钻进就是从起始位置沿预定路线向目标位 置钻进的过程。为了准确地沿预定线路前进，司 钻手必须控制钻头体的钻进方向，有时还需要变 向。变向的简单原理是：当边旋转边推进时，钻 头体直线行进；当不旋转只推进时，钻头体沿弧 线行进。实质上，一个完整的导向孔就是由一系 列的直孔通过变向推进连接而成的。
了解认识阶段：
该阶段是在1993年后的几年时间内，在我国有关部门工作人员渴望全面了解 非开挖技术，并希望将该技术引入国内施工行业，成为一门新兴的产业。
在这个阶段，已经有很多部门和管理人员认识到非开挖是一个具有非常广阔 市场前景的技术。
同时在这一时期，国外从事非开挖技术的工作人员也意识到中国具有非常广 阔的非开挖市场前景，国际非开挖离不开中国。中国需要国际非开挖。
四、水平定向钻施工工艺
6、导向施工（先导孔钻进）：利用造斜原理，在地面导向仪引导下，按预先设计的 铺管线路，由钻机驱动带导向钻头的钻杆，从入钻点至出钻点钻一个与设计轨迹尽量 吻合的导向孔。规程中规定： （1）对于距离短、埋深浅、电磁干扰弱、地面有通行条件的穿越工程，宜采用无缆 式导向仪进行导向钻进； （2）对于距离长、埋深大、电磁干扰强或地面无通行条件的穿越工程，宜采用有缆 式导向仪进行导向钻进； （3）应根据地层类型、穿越长度及钻杆尺寸选择合适的导向钻具组合；
1）确定钻孔泥浆的比重、黏度、静切力、动切力、滤失量、泥饼厚度、允许含 砂量、pH值等基本参数；
2）各种造浆材料的配合比； 3）钻孔泥浆材料用量计算； 4）泥浆制备； 5）制定钻孔泥浆循环、净化、管理措施。
四、水平定向钻施工工艺

定向钻机工作原理
定向钻机通过钻头旋转切削土体，形成一条预定路径。然后通过泥浆泵将泥浆 注入钻孔，起到润滑和护壁作用。在出口处将管道拉入土中，完成敷设。
应用领域
01
02
03
市政工程
顶管及定向钻技术广泛应 用于市政工程中的排水、 给水、燃气等管道敷设。
电力工程
在电力工程中，顶管及定 向钻技术用于敷设电缆管 道，保障电力线路的安全 运行。
多功能化发展将更加突出
未来顶管及定向钻技术的发展将更加注重多功能性，不仅可以满足管 道施工的需求，还可以满足其他地下工程的施工需求。
感谢您的观看
THANKS
对环境的影响。
大型化发展
随着城市化进程的加速 ，顶管及定向钻技术的 管径和长度都在不断增 大，以满足城市基础设
施建设的需求。
多功能化发展
顶管及定向钻技术的多 功能性越来越强，不仅 可以用于管道施工，还 可以用于地下通道、共 同沟等工程的施工，提 高了技术的应用范围。
技术发展展望
智能化技术将得到广泛应用
泥浆泵
用于输送泥浆，保持钻孔稳定和润滑钻头。
顶推设备
用于将管材顶入地层，包括千斤顶、顶推杆 等。
导向仪
用于监测钻头位置和方向，确保顶进精度。
定向钻施工流程
钻孔施工
使用定向钻机按照测量定位进 行钻孔施工。
顶管施工
将管材按照设计要求顶入钻孔 内。
测量定位
根据设计图纸确定钻孔位置和 方向。
扩孔施工
根据需要将钻孔扩大，以方便 管材顶进。
05 顶管及定向钻技术问题与 解决方案
常见问题
顶管及定向钻施工精度不达标
管道连接处渗漏
顶管及定向钻施工时，由于测量误差、设 备误差或人为操作失误，可能导致施工精 度不达标，影响工程质量。

（业非钻钻安假各非经第确钻坑经（同确钻经 钻非当钻业在的 钻第工钻1主开头头全设类开过1定头的过1时定头过头开地头主顶操头1作头） ）00组 挖 回 出 防 顶 档 挖 回 好 出 尺 回 在 好 出 回回 挖 应 出 组 管 作回 基 出章章技技织施拖土护管案施填顶土寸填钻顶土填 拖施急土织钻人 拖坑土非非术术设工，后设的资工泥管后根泥进管后泥 ，工设后设头员 ，的后开开资资计设并，施路料设土方，据土机方，土 并设施，计的， 并开，挖挖料料单计在把及线和计，向把顶，处向把， 在计的把单进操 在挖把式式准准位图钻钻警是各图把后钻管把一后钻把 钻图位钻位给作 钻及钻敷敷备备和纸机头示从类纸被，头的被节，头被 机纸置头和过人 机管头管管，，施一处卸牌公材一破布卸线破一布卸破 处一和卸施程员 处线卸技技包 包工份一下的路料份坏置下路坏节置下坏一份通下工中据一探下术术括括单（节换安的计（的现换设的连现换的 节（道换单，此 节察换：：位包节上装一划包便场上计便接场上便 节包；上位地进 节基上施施技括卸回设端用括道，回确道钻，回道 卸括回技面行 卸槽回工工术基下扩置顶量基恢现扩定恢杆现扩恢 下基扩术上调 下的扩现现人准钻钻；到表准复场钻，复。场钻复 钻准钻人专整 钻开钻场场员点杆头另。点如平头作如平头如 杆点头员人， 杆挖头地地交、，，一、初面，为初面，初 ，、，交拿保 ，；，质质底场七并端场，如并顶，如并， 七场并底着证 七并勘勘纪区孔在，区注图在管注图在注 孔区在纪信顶 孔在察察要控梅回在控意回钻意回意 梅控回要号管 梅回11资资00；制花扩顶制便扩机便扩便 花制扩；接钻 花扩--33料料标管钻管标道钻钻道钻道 管标钻收头 管钻44；；所所高即头入高砖头头砖头砖 即高头器的 即头示示）可后土）的后的的后的 可）后接掘 可后。。；布固和；铺固入铺固铺 布；固收进 布固放定准放定土放定放 放定钻路 放定在上备，上和，上， 在上头线 在上顶欲出特欲出特欲特 顶欲上与 顶欲管布土别布土别布别 管布的施 管布的放的注放处注放注 的放探工 的放通的一意的，意的意 通的测前 通的道七端避七也避七避 道七器确 道七中孔各免孔作免孔免 中孔发定 中孔。梅挖暴梅为暴梅暴 。梅射的 。梅花一力花回力花力 花的设 花管个施管流施管施 管信计 管。长工。泥工。工 。号路 。宽。浆。。 ，线各的根一集据致2米中信。，地 号深。确约定米钻的头坑具，体如位图置1并0-及34时所通示报。操控台上

钻头上通常有喷嘴，泥浆高速从喷嘴喷 出，对土层进行冲刷。
9/46
2021/3/31 07:44
对不同土层，应选用不同的钻头。在 较软的黏土中，一般选用较大尺寸的钻头， 便于在推进过程改变方向。在较硬的钙质 层中，选用较小的钻头。若在硬岩钻进， 则要选用特殊的钻头，如镶焊小尺寸硬质 合金钻头。
10/46
钻机在工作中应完全固定。如果主机在钻 进、回拖过程中发生移动，一方面有可能造成 发动机的损坏，另一方面会降低推力或拉力， 造成孔内功率损失。目前最新型的钻机都装备 有自动液压锚固系统，靠自身功率把锚杆钻入 土层。在干燥土层一般用直锚杆，在潮湿土层 用螺旋锚杆。
7/46
2021/3/31 07:44
e.地形考察：地形考察包括已存在的构筑物及既 有设施等，钻掘线路上的既有设施也是钻掘前应考 虑的因素之一，这些因素会影响到钻掘的进入点、 出口点以及定向钻钻孔的整个轮廓。
21/46
2021/3/31 07:44
f.地质勘测资料：地质勘测非常重要，地质情况 决定了钻孔工艺的可行性。通常所需的地质报告 要非常接近钻孔路线，但并不一定是延着定向钻 施工路线一一取得。这份报告须陈述取得重点地 段的地质的实际位置与方法，并详述此一重点地 段地质的样本，至于所需重点地段地质的数量与 深度，则取决于钻掘的长度及所经过的线路。重 点地段地质取样的深度需比计划定向钻掘的深度 还要深。这份详细而广泛的地质报告是钻掘计划 中最重要的信息。
钻机的智能辅助系统近几年发展很快。在 预先输入地下管线的走向及障碍物位置、钻杆 类型、钻进深度、进出口位置、管道允许弯曲 半径等参数后，钻进软件可以自动设计出一条 最理想的路径，包括入土角、出土角、每根钻 杆的具体位置等，在实际工程中可以根据实际 情况调整。
