供电常识知识点总结一、供电系统概述供电系统是指为用户提供电能的系统，通常由发电厂、输电网和配电网组成。
发电厂是电能的制造者，输电网用于输送大电流的电能，配电网用于将输送来的电能按照用户需求进行分配。
供电系统有其自身的特点和要求，包括可靠性、稳定性、安全性和经济性等方面。
下面将对供电系统的常识进行详细总结。
二、发电厂1. 发电原理发电厂通过利用各种能源（如火力、水力、核能、风能等）转换为电能。
其中最常见的是火力发电厂，通过燃烧燃料产生高温高压蒸汽，再利用汽轮机驱动发电机发电。
火力发电是目前最主要的发电方式，其稳定性和可靠性都较高。
2. 发电设备发电设备主要包括燃料供给系统、锅炉系统、汽轮机、发电机、冷却系统等。
这些设备都需要经过严格的设计和制造，以保证电能的安全可靠的生产。
3. 发电厂运行管理发电厂的运行需要严格按照规定的程序和标准进行，包括设备的检修、维护、运转等方面。
电厂工作人员需要掌握各种设备的操作和维护技术，以保证电厂的稳定运行。
三、输电网1. 输电线路输电线路是用于输送大电流的电能的设施，通常包括高压输电线路和变电站。
高压输电线路一般采用大直径的铝合金导线和钢塔支架，以减小电阻和损耗。
变电站用于对输送来的电能进行变压、分流、配电等处理。
2. 输电设备输电设备包括断路器、变压器、避雷器、接地装置等，这些设备都是为了保证输电线路的稳定运行和安全性。
3. 输电管理输电网的管理需要对设备的运行状态、负荷情况、故障处理等进行及时监控和管理，以保证输电线路的有效运行。
四、配电网1. 配电线路配电线路是用于将输送来的电能按照用户需求进行分配的设施。
通常包括变电所、配电线路、变压器、开关设备等。
配电线路一般采用较低电压的线缆，以适应用户的用电需求。
2. 配电设备配电设备包括变压器、配电盘、开关设备等，这些设备都是为了保证用户用电的安全和稳定。
3. 配电管理配电网的管理需要对设备的运行状态、负荷情况、用电需求等进行及时监控和管理，以保证用户用电的正常供应。

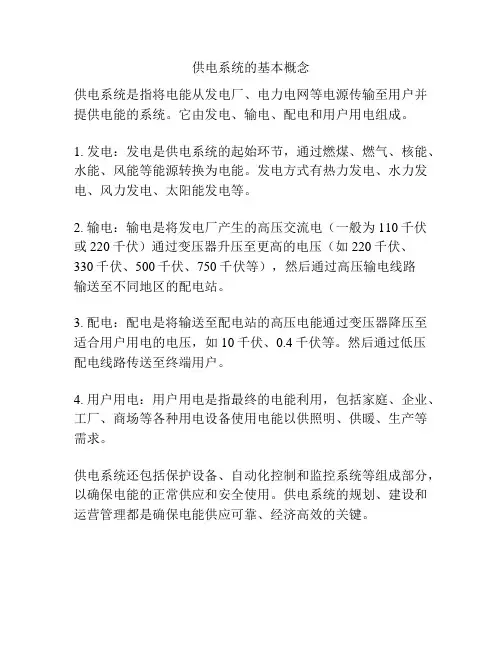

供电系统的基本概念
供电系统是指将电能从发电厂、电力电网等电源传输至用户并提供电能的系统。
它由发电、输电、配电和用户用电组成。
1. 发电：发电是供电系统的起始环节，通过燃煤、燃气、核能、水能、风能等能源转换为电能。
发电方式有热力发电、水力发电、风力发电、太阳能发电等。
2. 输电：输电是将发电厂产生的高压交流电（一般为110千伏或220千伏）通过变压器升压至更高的电压（如220千伏、330千伏、500千伏、750千伏等），然后通过高压输电线路
输送至不同地区的配电站。
3. 配电：配电是将输送至配电站的高压电能通过变压器降压至适合用户用电的电压，如10千伏、0.4千伏等。
然后通过低压配电线路传送至终端用户。
4. 用户用电：用户用电是指最终的电能利用，包括家庭、企业、工厂、商场等各种用电设备使用电能以供照明、供暖、生产等需求。
供电系统还包括保护设备、自动化控制和监控系统等组成部分，以确保电能的正常供应和安全使用。
供电系统的规划、建设和运营管理都是确保电能供应可靠、经济高效的关键。

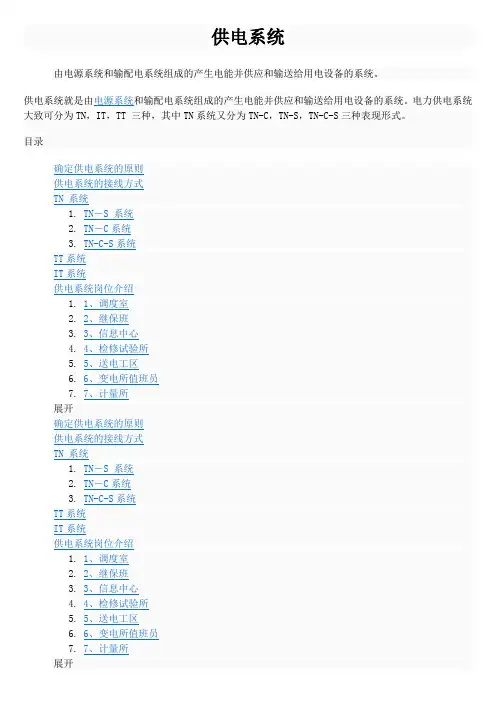

供电系统由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。
供电系统就是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。
电力供电系统大致可分为TN，IT，TT 三种，其中TN系统又分为TN-C，TN-S，TN-C-S三种表现形式。
目录编辑本段确定供电系统的原则确定供电系统的一般原则是：供电可靠，操作方便、运行安全灵活，经济合理，具有发展的可能性。
（1）供电可靠性供电可靠性是指供电系统不间断供电的可靠程度。
应根据负荷等级来保证其不同的可靠性。
在设计时，不考虑双重事故。
（2）操作方便，运行安全灵活供电系统的接线应保证在正常运行和发生事故时操作和检修方便、运行维护安全可靠。
为此，应简化接线，减少供电层次和操作程序。
（3）经济合理接线方式在满足生产要求和保证供电质量的前提下应力求简单，以减少投资和运行费用，并应提高供电安全性。
（4）具有发展的可能性接线方式应保证便于将来发展，同时能适应分期建设的需要。
编辑本段供电系统的接线方式（1）供电系统按系统接线布置方式可分为放射式、干线式、环式及两端电源供电式等接线系统；（2）按运行方式可分为开式和闭式接线系统；（3）按对负荷供电可靠性的要求可分为无备用和有备用接线系统。
在有备用接线系统中，其中一回线路发生故障时，其余线路能保证全部供电的成为完全备用系统；如果只能保证对重要用户的供电，则成为不完全备用系统。
备用系统的投入方式可分为手动投入、自动投入和经常投入等几种。
编辑本段TN 系统在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。
TN系统，称作保护接零。
当故障使电气设备金属外壳带电时，形成相线和地线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。
国产军用地毯式太阳能供电系统TN系统的电力系统有一点直接接地，电气装置的外露可导电部分通过保护导体与该点连接。

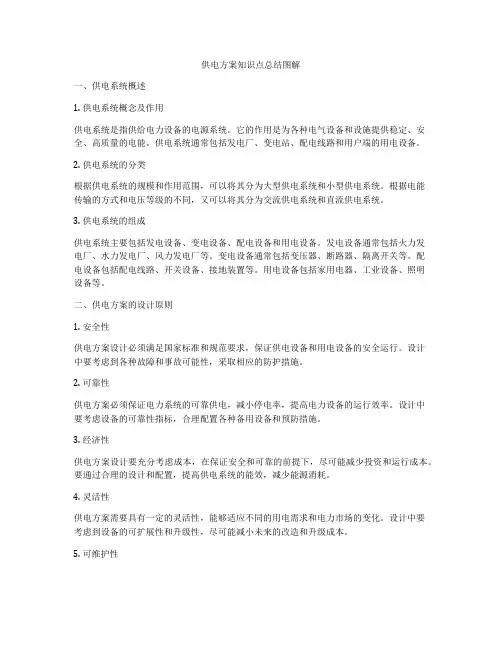

供电方案知识点总结图解一、供电系统概述1. 供电系统概念及作用供电系统是指供给电力设备的电源系统。
它的作用是为各种电气设备和设施提供稳定、安全、高质量的电能。
供电系统通常包括发电厂、变电站、配电线路和用户端的用电设备。
2. 供电系统的分类根据供电系统的规模和作用范围，可以将其分为大型供电系统和小型供电系统。
根据电能传输的方式和电压等级的不同，又可以将其分为交流供电系统和直流供电系统。
3. 供电系统的组成供电系统主要包括发电设备、变电设备、配电设备和用电设备。
发电设备通常包括火力发电厂、水力发电厂、风力发电厂等。
变电设备通常包括变压器、断路器、隔离开关等。
配电设备包括配电线路、开关设备、接地装置等。
用电设备包括家用电器、工业设备、照明设备等。
二、供电方案的设计原则1. 安全性供电方案设计必须满足国家标准和规范要求，保证供电设备和用电设备的安全运行。
设计中要考虑到各种故障和事故可能性，采取相应的防护措施。
2. 可靠性供电方案必须保证电力系统的可靠供电，减小停电率，提高电力设备的运行效率。
设计中要考虑设备的可靠性指标，合理配置各种备用设备和预防措施。
3. 经济性供电方案设计要充分考虑成本，在保证安全和可靠的前提下，尽可能减少投资和运行成本。
要通过合理的设计和配置，提高供电系统的能效，减少能源消耗。
4. 灵活性供电方案需要具有一定的灵活性，能够适应不同的用电需求和电力市场的变化。
设计中要考虑到设备的可扩展性和升级性，尽可能减小未来的改造和升级成本。
5. 可维护性供电方案设计应该考虑设备的维护和保养问题，保证设备的长期稳定运行，并简化维护流程，减少维护成本。
三、供电方案的设计内容1. 用电负荷预测用电负荷预测是供电方案设计的基础，通过对用电设备的用电特性和用电需求的分析，预测未来一段时间内的用电负荷变化，为供电系统的设计提供依据。
2. 输电线路设计输电线路的设计包括线路走向的选择、线路电阻和电感的计算、线路断面的选择等。
第五章不间断电源（UPS）第一节概述U PS是不间断供电电源系统(Uninterruptible Power System)的英文简称，是能够持续、稳定、不间断向负载供电的一类重要电源设备。
从广义上说，UPS包含交流不间断电源系统和直流不间断电源系统。
长期以来，电信业已习惯于把交流不间断电源系统称为UPS，故本章讨论的UPS也是界定在的交流不间断电源系统的范围。
随着计算机的普及和信息处理技术的不断发展，为了保证计算机的正确运算，控制信号不出现丢失，保证设备的安全运行，人们对供电电源质量提出了越来越严格的要求。
计算机类或其他敏感先进仪器设备，除要求供电系统具有连续可靠之外，还要求市电供电系统的输出，保持良好的正弦波形且不带任何干扰。
一、市电供电电源质量问题目前，我国市电供电电源质量一般为：电压波动±10%，频率50Hz±0.5Hz，有些地区，还达不到这个标准。
而市电电网中接有各式各样的设备，来自外部、内部的各种噪声，又会对电网形成污染或干扰，甚至使电网污染十分严重。
这些污染主要有以下几种。
（一）电压浪涌电压浪涌是指一个周期或多个周期，电压超过额定电压值的110%。
比如重型设备的关机，由于电网中电流突然消失，其线路电感（分布参量）反电势造成电压上升；另一方面，线路电阻上电压降的突然消失，也会造成电压上升。
（二）电压尖峰电压尖峰是指在二分之一周至100ms期间内，叠加达6000k V以上的电压脉冲。
这主要由雷电、开关操作，电弧式故障和静电放电等因素造成。
（三）电压瞬变电压瞬变是指在10ms至100ms期间，叠加在市电电压上达20 k V的脉冲电压。
它的产生大致和电压尖峰差不多，只是在量上有区别。
（四）噪声电压噪声电压是指叠加在工频电压上的低幅度，而频率范围很宽的高频分量。
这种现象，在电网中很普遍，它的产生一般是电机电刷打火，继电器动作，广播发射，微波空中传播，电弧焊接，远距离雷电等。
