机械设计课程设计_二级展开式圆柱斜齿轮减速器说明书
机械设计课程设计费机械设计课程设计设计题目: 展开式双级斜齿圆柱齿轮减速器机械学院机械专业班级机械二班学号。
设计人段。
指导教师完成日期2009年月日一、设计任务书（一）课程目的：1、通过机械设计课程设计，综合运用机械设计课程和其它有关选修课程的理论和生产实际知识去分析和解决机械设计问题，并使所学知识得到进一步地巩固、深化和发展。
2、学习机械设计的一般方法。
通过设计培养正确的设计思想和分析问题、解决问题的能力。
进行机械设计基本技能的训练，如计算、绘图、查阅设计资料和手册，熟悉标准和规范。
（二）题目：题目4. 设计一用于带式运输机传动装置中的三轴线双级斜齿圆柱齿轮减速器。
设计基础数据如下：工作情况载荷平稳鼓轮的扭矩T（N•m）360鼓轮的直径(mm) 300运输带速度V（m/s）0.85带速允许偏差（%） 5使用期限（年） 5工作制度（班/日） 2总体布置：设计任务1/ 47二．传动方案的拟订及说明2设计计算：3/ 4745/ 47三：齿轮设计计算（一）高速级齿轮的设计67/ 4789/ 4711/ 4713/ 4715 / 47mm c h m d d a n f 05.715.25.23.77)(211=⨯-=+-= mm c h m d d a n f 85.3335.25.21.340)(222=⨯-=+-=mm d a 1.3452=mm d f 05.711=mm d f 85.3332=五． 轴的结构设计计算为使中间轴所受的轴向力小，则中间轴的两个齿轮的旋向和 各轴的受力如图：高速轴 中间轴低速轴（一）高速轴的结构设计1、求输入轴上的功率P 1、转速n 1和转矩T 1mm N 43770T min /r 960n kW 4.4P 111⋅===2、求作用在齿轮上的力因已知高速级小齿轮的分度圆直径为m m 5.49d 1= 则N 48.1768N 5.49437702d 2T F 11t =⨯==N 06.662N ''10'32cos13tan2048.1768cos tan F F n tr =︒︒⨯==βα N 75.425N ''10'32tan1306.662tan F F t a =︒⨯==β17/ 47（3）键的选择根据《机械设计课程设计》表14-1查得VII-VII 处的键的代号为键C8×32GB1096-79（8×7×32）。
机械设计课程设计两级展开式圆柱齿轮减速器

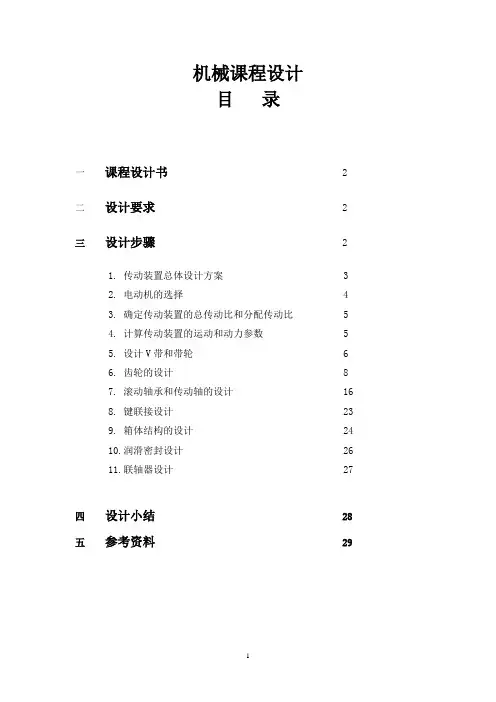

机械课程设计目录一课程设计书 2 二设计要求2三设计步骤21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计V带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 168. 键联接设计 239. 箱体结构的设计 2410.润滑密封设计 2611.联轴器设计 27四设计小结 28五参考资料 29一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限8年(300天/年),两班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V表一:题号参数1 2 3 4 5 6 7 8运输带工作拉力（kN）300 330 350350 380 300360 320运输带工作速度（m/s）0.63 0.75 0.850.8 0.7 0.830.75 0.85卷筒直径（mm）700 670 650 950 1050 900 660 900二. 设计要求1.减速器装配图一张(A1)。
2.CAD绘制轴、齿轮零件图各一张(A3)。
3.设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1.传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。
初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和二级圆柱齿轮减速器（展开式）。
传动装置的总效率a η5423321ηηηηηη=a ＝0.96×398.0×295.0×0.97×0.96＝0.759；1η为V 带的效率,1η为第一对轴承的效率， 3η为第二对轴承的效率，4η为第三对轴承的效率，5η为每对齿轮啮合传动的效率（齿轮为7级精度，油脂润滑. 因是薄壁防护罩,采用开式效率计算)。
二级展开式直齿圆柱齿轮减速器毕业设计
论文题目：二级直齿圆柱齿轮减速器毕业设计（论文）任务书院（系）系机电工程专业机械设计及其自动化1.毕业设计（论文）题目：二级齿轮减速器2.题目背景和意义：本次论文设计进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。
综合运用机械设计、机械制图、机械制造基础、金属材料与热处理、公差与技术测量、理论力学、材料力学、机械原理。
掌握机械设计的一般程序、方法、设计规律、技术措施，并与生产实习相结合，培养分析和解决一般工程实际问题的能力，具备了机械传动装置、简单机械的设计和制造的能力。
3.设计(论文)的主要内容：带式输送机传动总体设计；带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写设计论文；翻译外文资料等4.设计的基本要求及进度安排（含起始时间、设计地点）：，地点：主要参：转距T=850N•m，滚筒直径D=380mm，运输带工作转速V=1.35m/s 工作条件：送机连续工作，单向运转，载荷较平稳，空载起动，每天两班制工作，每年按300个工作日计算，使用期限10年。
具体要求：主要传动机构设计；主要零、部件设计；设计一套主要件的工艺装备；撰写设计论文；选一典型零件，设计其工艺流程；电动机电路电气控制；翻译外文资料等5.毕业设计（论文）的工作量要求：设计论文一份1.0万~1.2万字装配图1张 A0，除标准件外的零件图9张 A3 设计天数：四周指导教师签名：年月日学生签名：年月日系（教研室）主任审批：年月日带式运输机传动装置传动系统摘要本次论文设计的题目是“带式输送机传动装置的设计及制造”。
进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。
本次的设计具体内容主要包括：带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写开题报告；撰写毕业设计说明书；翻译外文资料等。
机械设计课程设计-二级展开式斜齿圆柱齿轮减速器(全套图纸三维)
燕山大学机械设计课程设计报告题目：二级展开式斜齿圆柱齿轮减速器学院：年级专业：学号：学生姓名：指导教师：目录一、项目设计目标与技术要求 (6)1．任务描述： (6)2．技术要求： (6)二、传动系统方案制定与分析 (6)三、传动方案的技术设计与分析 (9)1．电动机选择与确定 (9)电动机类型和结构形式选择 (9)电动机容量确定 (10)2．传动装置总传动比确定及分配 (11)3．各轴传动与动力装置运动学参数 (12)各轴转速: (12)各轴输入功率: (12)各轴转矩: (12)四、关键零部件的设计与计算 (13)1．设计原则制定 (13)齿轮传动设计方案 (15)2．第一级齿轮传动设计计算 (16)第一级齿轮传动参数设计 (16)第一级齿轮传动强度校核 (20)3．第二级齿轮传动设计计算 (22)第二级齿轮传动参数设计 (22)第二级齿轮传动强度校核 (26)4．轴的初算 (28)5．键的选择及键联接的强度计算 (28)键联接方案选择 (28)键联接的强度计算 (29)6．滚动轴承选择方案 (31)五、传动系统结构设计与总成 (31)1．装配图设计及部件结构选择、执行机械设计标准与规范 (31)装配图整体布局 (32)轴系结构设计与方案分析 (34)中间轴结构设计与方案分析 (35)2．主要零部件的校核与验算 (37)轴系结构强度校核 (37)滚动轴承的寿命计算 (43)六、主要附件与配件的选择 (46)1．联轴器 (46)联轴器比较 (46)输入输出匹配具体方案 (46)2．润滑与密封的选择 (47)润滑方案对比及确定 (47)密封方案对比及确定 (48)3．油标 (49)4．螺栓及吊环螺钉 (49)5．油塞 (50)6．窥视孔及窥视孔盖 (50)7．定位销 (50)8．启盖螺钉 (50)9．调整垫片 (51)七、零部件精度与公差的制定 (51)1．精度设计制定原则 (51)尺寸精度设计原则 (51)形位公差的设计原则 (51)粗糙度的设计原则 (51)2．减速器主要结构、配合要求 (52)3．减速器主要技术要求 (53)装配与拆装技术要求 (53)维修与保养技术要求 (53)八、项目经济性与安全性分析 (54)1．零部件材料、工艺、精度等选择经济性 (54)2．减速器总重量估算及加工成本初算 (54)3．经济性与安全性综合分析 (55)九、项目总结 (55)十、参考文献 (56)一、项目设计目标与技术要求减速器在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用，减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
机械设计课程设计-展开式二级圆柱齿轮减速器讲解

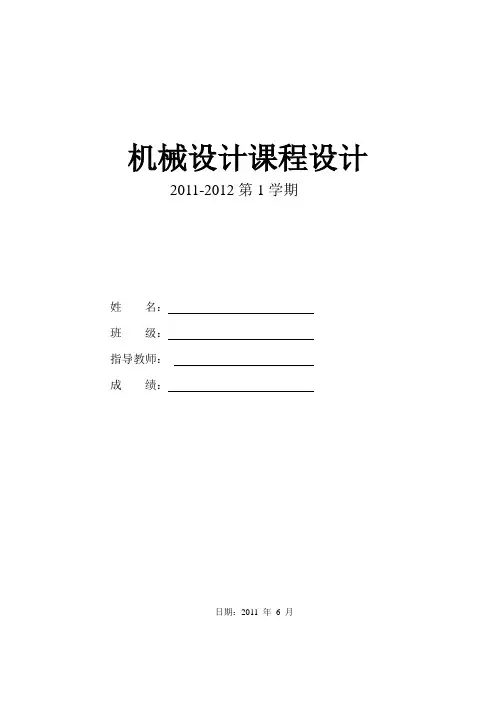

机械设计课程设计2011-2012第1学期姓名：班级：指导教师：成绩：日期：2011 年6 月目录1. 设计目的 (2)2. 设计任务书及方案 (2)3. 电机选择和传动装置的运动、动力参数计算 (3)4. 齿轮的设计计算 (5)5. 轴的设计计算 (10)6. 高速轴键的校核计算 (16)7. 高速轴轴承寿命计算 (17)8. 联轴器的选择 (17)9. 减速器的润滑和密封 (18)10. 箱体的结构设计 (18)11. 设计总结 (20)12. 参考资料 (21)1. 设计目的机械设计综合课程设计是机械原理及设计课程的重要实践性环节，是学生在校期间第一次较全面的设计能力训练，在实现学生总体培养目标中占有重要地位。
本课程设计的教学目的是：1．综合运用《机械原理及设计》课程及其它有关先修课程的理论和生产实践知识进行实践，使理论知识和生产知识密切地有机结合起来，从而使这些知识得到进一步巩固、加深和扩展。
2．在设计实践中学习和掌握通用机械零件、机械传动装置或简单机械的一般设计方法和步骤，培养学生分析和解决机械设计问题的能力，为以后进行的设计工作打下初步基础3．通过设计，使学生在计算、绘图、运用并熟悉设计资料（包括手册、标准和规范等）以及进行经验估算等工程师在机械设计方面必须具备的基本训练进行一次训练。
2. 设计任务书及方案带式运输机传动系统中的展开式二级圆柱齿轮减速器1）系统简图联轴器减速器滚筒联轴器v电动机输送带2）工作条件单向运转，有轻微振动，经常满载，空载起动，单班制工作，使用期限5年，输送带速度容许误差为±5%。
3）原始数据输送带拉力F（N） 2.6×103输送带速度v（m/s） 1.0滚筒直径D(mm) 3004）设计工作量（1）设计说明书（2）减速器装配图（3）减速器零件图计算及说明结 果3. 电机选择和传动装置的运动、动力参数计算1）电动机的选择（1）选择电动机的类型按工作要求和工作条件选用Y 系列三相笼型异步电动机，全封闭自扇冷式结构，电压380V. (2)选择电动机的容量此带式运输机，其电动机所需功率为∑=ηw d p p 式中：w p —工作机的有效功率，即工作机的输出功率，单位为kW 。
机械设计课程设计二级展开式直齿圆柱齿轮减速器(全套图纸三维)
（1）. 传动 装置总传动 比 （2）. 分配 传动装置各 传动比
由[1]327 页中表 8-184 选常用的同步转速为1000 r min 的 Y 系列电动 Υ132Μ1− 6 ，
其满载转速为 nω = 960 r min 。
nω =960r min
总传动比： i = nm = 960 = 13.40 nω 71.62
对于两级展开式圆柱齿轮减速器，一般按齿轮浸油润滑要求，即各级大齿轮直径相近
i = 13.40 i1 = 4.19
的条件分配传动比，因此，速器高速级和低速级的传动比分别取 i1 = 4.19 ，i2 = 3.2 。 i2 = 3.2
3. 计 算 传 动装置的 运动和动 力参数
（1）. 各轴 转速的计算
（3）. 确定 电动机转速
卷筒轴作为工作轴，其转速为：
nω
=
6 × 10 4Vm πD
=
6 ×104 ×1.5 π × 400
= 71.62 r
min
nω = 71.62r min
-4-
2. 计算传 动装置的 总传动比 和分配各 级传动比
传动装置总传动比：按[1]11 页中表 2-3 推荐的各传动机构传动比的二级展开式圆柱齿
×
0.97 2
=
0.89
故 Ρo = Ρω KW = 4.63KW = 5.20KW
η
0.89
Ρo = 5.20KW
因载荷平稳，电动机额定功率 Ρm 只需略大于 Ρ o 即可。按[1]327 页中表 8-184Y 系列
闭式三相异步电动机技术数据，选电动机的额定功率为 Ρm =5.5kw
Ρm =5.5kw
= 9550 ΡI nI
= 9950 5.07 = 50.44N ⋅ m 960
机械设计二级圆柱齿轮减速器
机械设计减速器设计说明书系别：专业：学生姓名：学号：指导教师：职称：目录第一部分设计任务书 (1)一、初始数据 (1)二. 设计步骤 (1)第二部分传动装置总体设计方案 (2)一、传动方案特点 (2)二、计算传动装置总效率 (2)第三部分电动机的选择 (2)3.1 电动机的选择 (2)3.2 确定传动装置的总传动比和分配传动比 (3)第四部分计算传动装置的运动和动力参数 (4)（1）各轴转速: (4)（2）各轴输入功率: (5)（3）各轴输入转矩: (5)第五部分 V带的设计 (6)5.1 V带的设计与计算 (6)5.2 带轮结构设计 (8)第六部分齿轮的设计 (10)6.1 高速级齿轮的设计计算 (10)6.2 低速级齿轮的设计计算 (18)第七部分传动轴和传动轴承及联轴器的设计 (26)7.1 输入轴的设计 (26)7.2 中间轴的设计 (31)7.3 输出轴的设计 (37)第八部分键联接的选择及校核计算 (43)8.1 输入轴键选择与校核 (43)8.2 中间轴键选择与校核 (44)8.3 输出轴键选择与校核 (44)第九部分轴承的选择及校核计算 (45)9.1 输入轴的轴承计算与校核 (45)9.2 中间轴的轴承计算与校核 (46)9.3 输出轴的轴承计算与校核 (46)第十部分联轴器的选择 (47)第十一部分减速器的润滑和密封 (47)11.1 减速器的润滑 (47)11.2 减速器的密封 (48)第十二部分减速器附件及箱体主要结构尺寸 (49)12.1 减速器附件的设计与选取 (49)12.2 减速器箱体主要结构尺寸 (54)设计小结 (55)参考文献 (55)第一部分设计任务书一、初始数据设计二级展开式斜齿圆柱齿轮减速器，初始数据T = 650Nm，V = 0.85m/s，D = 350mm，设计年限（寿命）： 5年，每天工作班制（8小时/班）：2班制，每年工作天数：300天，三相交流电源,电压380/220V。
二级展开式圆柱齿轮减速器
二级展开式圆柱齿轮减速器介绍二级展开式圆柱齿轮减速器是一种常见的齿轮传动装置，由两个以上的圆柱齿轮组成。
它将输入的高速旋转运动转化为较低的输出速度和较高的输出扭矩。
二级展开式圆柱齿轮减速器具有结构简单、传动平稳、效率高等特点，在机械领域广泛应用。
结构和工作原理二级展开式圆柱齿轮减速器由两个或者多个相互咬合的圆柱齿轮组成。
其中，一个齿轮被称为主动齿轮，另一个齿轮被称为从动齿轮。
两个齿轮的齿数不同，且分别位于不同的轴上。
当主动齿轮旋转时，它的齿与从动齿轮的齿咬合，并将运动传递到从动齿轮上。
由于从动齿轮的齿数较少，它的转速会比主动齿轮慢，但扭矩会相应增加。
这样，输入的高速运动被减速转化为较低的输出速度和较高的输出扭矩。
优点•结构简单：二级展开式圆柱齿轮减速器由少量的圆柱齿轮组成，结构相对简单，容易制造和安装。
•传动平稳：圆柱齿轮的齿形设计使得传动过程稳定，减少震动和噪音。
•效率高：圆柱齿轮传动的效率通常在90%以上，能有效地将输入的能量转化为输出能量。
应用二级展开式圆柱齿轮减速器广泛应用于各种机械传动系统中，常见的应用场景包括：1.机床传动系统：在机床上，二级展开式圆柱齿轮减速器被用于将高速转动的电机转为适合机床操作的低速旋转。
2.电动工具：许多电动工具如电动钻、电动螺丝刀等都采用了二级展开式圆柱齿轮减速器，使得电机的高速转动能够转化为适合工作的低速动力。
3.传输设备：二级展开式圆柱齿轮减速器也被广泛应用于传输设备中，如输送带、升降机等。
4.工业机械：许多工厂的机械设备中都使用了二级展开式圆柱齿轮减速器，以实现不同速度和扭矩的传动需求。
总结二级展开式圆柱齿轮减速器是一种常见的齿轮传动装置，通过两个或多个圆柱齿轮的组合咬合，将高速旋转的输入转化为较低的输出速度和较高的输出扭矩。
它具有结构简单、传动平稳、效率高等特点，并被广泛应用于机床、电动工具、传输设备等领域。
二级展开式圆柱齿轮减速器
二级展开式圆柱齿轮减速器1. 引言二级展开式圆柱齿轮减速器是一种常见的传动装置，广泛应用于各种机械设备中。
它由两个级数的齿轮组成，通过齿轮的啮合实现功率传递和速度调节。
本文将介绍二级展开式圆柱齿轮减速器的结构、工作原理以及应用领域。
2. 结构二级展开式圆柱齿轮减速器由两个级数的齿轮组成，每个级数都包括一个主动齿轮和一个从动齿轮。
主动齿轮由电机等动力装置驱动，从动齿轮通过啮合与主动齿轮连接。
两个级数的齿轮通过轴承支撑，并通过连接轴连接在一起。
整个减速器通常由铸铁或铝合金等材料制成。
3. 工作原理齿轮减速器的工作原理基于两个级数齿轮之间的啮合。
主动齿轮转动时，从动齿轮受到主动齿轮齿面的作用力，从而转动。
由于两个级数齿轮的齿数不同，每个级数之间的速度比例也不同。
通过合理的齿数设计，可以实现不同的速度变换和减速比。
此外，齿轮减速器还可以通过增加或减少级数数量来实现更高的减速比。
4. 优点二级展开式圆柱齿轮减速器具有以下几个优点：•高效率：圆柱齿轮的啮合效率较高，可以达到90%以上，因此能够有效地将输入功率转换为输出功率。
•大扭矩传递能力：圆柱齿轮的齿面宽度较大，可以承受较大的力矩，并且在扭矩传递过程中不易滑动。
•稳定性好：由于圆柱齿轮的几何特性，使得齿轮之间的啮合更加稳定，不易产生冲击和噪声。
5. 应用领域二级展开式圆柱齿轮减速器在各种机械设备中都有广泛的应用，常见的应用领域包括：•工业设备：如机床、起重机、输送机等，用于实现动力传递和速度调节。
•自动化设备：如机器人、自动化生产线等，用于实现精确的运动控制。
•交通运输：如汽车、飞机、船舶等，用于实现发动机与车轮或螺旋桨的转速匹配。
结论二级展开式圆柱齿轮减速器是一种常用的传动装置，具有高效率、大扭矩传递能力和稳定性好的优点。
它在工业设备、自动化设备和交通运输等领域有着广泛的应用。
通过合理的齿数设计和级数数量选择，可以根据不同需求实现不同的速度变换和减速比。
机械设计课程设计-二级展开式斜齿圆柱齿轮减速器
机械设计课程设计图3-1 轴的弯矩图和扭矩图3.6 按弯扭合成应力校核轴的强度3Ⅵ.按弯扭合成应力校核轴的强度进行校核时，通常只校核轴上承受最大弯矩和扭矩的截面（即危险截面C）的强目录1 电动机的选择及运动参数的计算 (1)1.1电动机的选择 (1)1.2计算传动装置的总传动及其分配 (2)1.3 计算传动装置的运动和动力参数 (3)2 齿轮传动设计 (5)2.1高速轴上的大小齿轮传动设计 (5)2.2低速轴上的大小齿轮传动设计 (8)3 轴的设计计算 (13)3.1 输出轴上的功率转速和转矩 (13)3.2 求作用在齿轮上的力 (13)3.3 初步确定轴的最小直径 (13)3.4 轴的结构设计 (14)3.5 求轴上的载荷 (15)3.6 按弯扭合成应力校核轴的强度 (16)3.7 精确校核轴的疲劳强度 (17)Ⅳ.齿轮轴的结构设计 (21)4 滚动轴承的选择及校核 (25)4.1 轴承的选择（表4-1） (25)4.2 滚动轴承（低速轴）的校核 (25)5 键联接的选择及校核 (27)5.1 与联轴器间键的选择及校核 (27)5.2 与齿轮间键的选择及校核 (27)6 联轴器的选择及校核 (28)7 箱体结构的设计 (29)8 减速器的附件 (30)8.1 视孔盖和窥视孔 (30)8.2 放油孔和螺塞 (30)8.3 油标： (30)8.4 通气孔 (30)8.5 定位销 (30)8.6 吊钩： (30)8.7 起盖螺钉 (31)9 润滑和密封方式的选择 (33)9.1.齿轮的润滑 (33)9.2 滚动轴承的润滑 (33)9.3 润滑油的选择 (33)9.4 密封方式选取： (33)后序设计小结 (34)附录参考文献 (35)。
(完整word版)机械设计基础课程设计任务书
机械设计基础课程设计任务书设计题目:两级（展开式)圆柱齿轮减速器系别: 机械工程系班级:姓名：学号:指导教师:日期：目录一、设计任务书··二、传动方案分析··三、电机的选择··四、传动比分配··五、运动及动力参数计算··六、带传动的设计··七、齿轮转动的设计··八、轴的结构设计及计算··九、滚动轴承的选择及寿命··十、键的选择及强度计算··十一、联轴器的选择··十二、箱体的结构设计··十三、密封件，润滑剂及润滑方式的选择··十四、设计小结··十五、参考文献··一、设计任务书1、设计题目：设计用于热处理车间零件清洗设备的两级展开式圆柱齿轮减速器注：连续单向运转，工作时有轻微震动，使用期限为8年,两班制工作（16小时/每天）.速度允许误差为5%。
2、原始数据:注:本组按第6组数据进行设计计算3、设计任务：应完成:①30页设计说明书1份②减速器装配图1张（A0/A1）③零件工作图2张4.设计步骤及内容:1。
传动装置总体设计方案2. 电动机的选择3。
确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5。
齿轮的设计6。
滚动轴承和传动轴的设计7. 键联接设计8。
箱体结构设计9。
润滑密封设计10。
联轴器设计1。
传动装置总体设计1。
组成：传动装置由电机、减速器、工作机组成。
2. 特点:齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀,要求轴有较大的刚度.3。
确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级.其传动方案如下：二、传动方案分析已知：已知输送带工作速度为0。
7m/s，滚筒直径为300mm,输送带主动轴扭矩为900N.m。
机械设计课程设计_二级展开式圆柱齿轮减速器(含全套图纸)
课程设计报告二级展开式圆柱齿轮减速器姓名：学院：专业：年级：学号：指导教师：2006年6月29日一.设计题目设计一用于卷扬机传动装置中的两级圆柱齿轮减速器。
轻微震动，单向运转，在室内常温下长期连续工作。
卷筒直径D=500mm,运输带的有效拉力F=10000N, 卷筒效率5η=0.96,运输带速度0.3/v m s=,电源380V,三相交流.二.传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。
其传动方案如下：三．选择电动机1.选择电动机类型：按工作要求和条件，选用三相笼型异步电动机，封闭型结果，电压380V，Y 型。
2.选择电动机的容量电动机所需的功率为：WdaPP=η KW1000WFVP= KW所以1000daFVP=η KW由电动机到运输带的传动总功率为1a422345η=η•η•η•η•η1η—带传动效率：0.962η—每对轴承的传动效率：0.99 3η—圆柱齿轮的传动效率：0.96 4η—联轴器的传动效率：0.99 5η—卷筒的传动效率：0.96则：4210.960.990.960.990.960.79a 422345η=η•η•η•η•η=⨯⨯⨯⨯= 所以 94650.33.8100010000.81d a FV p η=⨯==⨯KW3.确定电动机转速 卷筒的工作转速为6010006010000.311.46500V n D ⨯⨯⨯===∏∏⨯r/min查指导书第7页表1：取V 带传动的传动比2i =~4带；二级圆柱齿轮减速器传动比840i =~减速器，所以总传动比合理范围为16160i =~总，故电动机转速的可选范围是：n n i =⨯=(16~160)⨯11.46=183~1834总卷筒电机r/min符合这一范围的同步转速有750、1000和1500r/min 。
机械设计课程设计-二级展开式圆柱斜齿轮减速器说明书
机械设计课程设计设计题目:展开式双级斜齿圆柱齿轮减速器机械学院机械专业班级机械二班学号。
设计人段。
指导教师—完成日期2009年—月—日、设计任务书（一）课程目的：1通过机械设计课程设计，综合运用机械设计课程和其它有关选修课程的理论和生产实际知识去分析和解决机械设计问题，并使所学知识得到进一步地巩固、深化和发展。
2、学习机械设计的一般方法。
通过设计培养正确的设计思想和分析问题、解决问题的能力进行机械设计基本技能的训练，如计算、绘图、查阅设计资料和手册，熟悉标准和规范。
（二）题目：题目4.设计一用于带式运输机传动装置中的三轴线双级斜齿圆柱齿轮减速器。
设计基础数据如下：总体布置:】一电切机1 2—罪轴猛】3—齿轮疋連益；4誓式运精拇；3—联粘器：设计任务（二）设计内容：1. 电动机的选择与运动参数设计计算;2. 斜齿轮传动设计计算；3. 轴的设计；4. 装配草图的绘制5. 键和联轴器的选择与校核；6. 滚动轴承的选择；7. 装配图、零件图的绘制；8. 设计计算说明书的编写。
（四）设计进度：1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写传动方案的拟订及说明设计计算：4,电动机的技术数据和外形，安装尺寸。
由表20—1、表20- 2查出Y132M2-6型电动机的主要技术数据和外形、 安装尺寸。
尺寸 D=38mm ，中心高度H=132mm ,轴伸长E=80mm 。
(三) 计算传动装置总传动比和各级传动比1,传动装置的总传动比i 皿21.28n w 45.122,分配各级传动比因为是展开式二级齿轮传动，故h 1.1 ~1.5i 2，现取1.1，则两级齿轮减速器高速级的传动比为:2,各轴的输入功率2,选定电动机型号为 丫132M2-6。
由表中数 据可知三个方 案均可行，但 方案2传动比 比较小，传动 装置结构尺寸 较小，而且质 量合理。
二级展开式直齿圆柱齿轮减速器.
机械课程设计任务书及传动方案的拟订
一、设计任务书
设计题目:二级展开式直齿圆柱齿轮减速器
工作条件及生产条件: 输送机两班制连续单向运转，使用期限15年。
输送带速度允许误差为 5%。
二、传动方案的分析与拟定
图1-1带式输送机传动方案
带式输送机由电动机驱动。
电动机通过连轴器将动力传入减速器,再经连轴器将动力传至输送机滚筒,带动输送带工作。
传动系统中采用两级展开式圆柱齿轮减速器，其结构简单，但齿轮相对轴承位置不对称，因此要求轴有较大的刚度，高速级和低速级都采用直齿圆柱齿轮传动。
1-2
3.3低速轴Ⅲ的设计1.总结以上的数据。
5.求轴上的载荷。
机械设计课程设计计算说明书-二级展开式圆柱斜齿轮减速器
设 计 计 算 内 容计算结果一、设计任务书1．要求：连续单向运转，工作时有轻微振动，空载启动，使用年限8年，小批量生产，单班制工作，输送带速度允许误差%5 。
2．已知：带的圆周力F=1000N ，带速度V=18m/min,卷筒直径D=260mm 。
3．设计任务：①减速器装配图一张； ②零件工作图2张； ③零件说明书1份。
二、传动方案的拟定采用二级传动方案，一级传动采用斜齿轮传动其余为圆柱直齿轮传动。
三．电动机选择1.电动机的类型和结构形式的选择经综合分析，选用Y 系列三相交流异步电动机，此系列电动机具有高效节能、噪声小、振动小、运行安全可靠的特点。
Y 系列电动机，额定电压为380V ，额定频率为50HZ.。
本设计中电动机采用封闭式结构。
2.电动机容量的选择滚筒转矩）mm .（13059*14521*290*910*213N FD T ====- 滚筒转速)min .(9635.2110*29020v n 13--===r D ππ 工作机所需功率kW D v P w 3.1939550963.21*1305带===ηπ传动装置总效率 0.9总=η所需电机输出kW P P a w d 3.547550.93.193===η 查表2.1选用Y112M-4 电动机主要参数 电动机额定功率（KW ） 4电动机满载转速)(r.min -11440 电动机伸出端直径（mm ） 28j6电动机伸出端安装长度（mm ） 60Pw=3.193KWP d =3.54755kWn=21.9635r/minY112M--4P ed =4kWn m =1440r/min四、整个传动系统运动和动力参数的选择与计算（一）方案选择根据传动装置的工作特征和对工作的要求选择两级展开式传动方案（二）传动比的分配及转速校核 1. 总传动比运输机驱动卷筒转动 65.56531440/21.96/n n i 电总===2.传动比分配及齿数比考虑到两级齿轮润滑问题，两级大齿轮应有相近的浸油深度 所以s f i ）1.3~1.2（i =拟定s f 1.3i i = 5i 外=13.1131.3i 2s = 3.176i s = 4.129i f =f i 高速级传动比f i 低速级传动比拟定1z 齿数为22914.129*22i z z f 12===拟定3z 齿数为28893.176*28i z z s 34===实际总传动比i=65.7395*2889*2291u u 21==3.检验工作机驱动卷筒的转速误差 卷筒的实际转速721.904805391440/65.73/i n n 电‘筒=== 转速误差i 1=4.129i=3.176％0.321.96321.905-21.963n n -n n 筒’筒筒筒===∆合乎要求（三）减速器各轴传动功率计算 1.传动装置的传动功率计算 滑块联轴器效率0.981=η 弹性联轴器效率0.992=η 球轴承效率 0.993=η8级精度一般齿轮传动（油润滑）效率0.974=η 斜齿轮效率 0.995=η带式运输机为通用工作机，取电动机额定功率计算 （1）.各轴的转速：高速轴Ⅰ轴：r/min 1440n Ⅰ= 中间轴Ⅱ轴：min 348.1625r/4.1291440u n 1ⅠⅡ===n 低速轴Ⅲ轴: min /109.53423.176348.1625u 2ⅡⅢr n n ===(2).各轴的输入功率（kw ）Ⅰ轴： 3.924kW 0.99*0.99*432Ⅰ===ηηd P PⅡ轴： kW P P 3.842380.99*0.99*3.92453ⅠⅡ===ηηⅢ轴:KW P P 3.689840.99*0.97*3.8423843ⅡⅢ===ηηr/min1440n Ⅰ=min348.1625r/Ⅱ=nmin /109.532Ⅲr n =3.924kW Ⅰ=PkW P 3.842Ⅱ=kW P 3.690Ⅲ=m25999.875Ⅰm N T ⋅=m9105395.256Ⅱm N T ⋅=mmN T ⋅=4241.321707Ⅲ（3）．各轴输入扭矩的计算（N ·m ） 高速轴转矩 Ⅰ轴： .mm 25999.875n p 10*95501113ⅠN T == 中间轴转矩 Ⅱ轴： 9N.mm 105395.256n 10*95502232==P T底数轴转矩Ⅲ轴：mm N n P T .4241.32170710*95503333== 将各轴的运动和动力参数列于表1。
机械设计课程设计两级展开式圆柱齿轮减速器(17-A)
齐齐哈尔大学普通高等教育机械设计课程设计题目题号：两级展开式圆柱齿轮减速器（17-A）学院：机电工程学院专业班级：机电123 学生姓名：王聪指导教师：张红霞成绩：2014 年12 月23 日目录机械设计基础课程设计任务书 (1)一、绪论 (3)二、传动方案的拟定及说明 (4)三、电动机的选择 (4)四、计算传动装置的运动和动力参数 (6)五、传动零件的设计 (7)六、轴的设计计算 (24)七、轴承的选用及寿命校核 (33)八、键的选用及寿命校核 (37)九、箱体及附件的设计 (38)十、润滑油的选择与计算 (41)十一、附件的设计与选择 (42)参考资料目录齐齐哈尔大学机械电子工程专业机械设计课程设计任务书学生姓名：王聪班级：机电123 学号：2012113060 一设计题目：单级圆柱齿轮减速器（13-A）给定数据及要求1-电动机2-带传动3-减速器4-联轴器5-鼓轮6-传送带已知条件：鼓轮直径300mm，传送带运行速度0.63m/s，传送带主动轴所需转矩700N.m；两班制，连续单向运转，载荷轻微冲击；工作年限8年；两班制；小批量生产。
二应完成的工作1.减速器装配图1张（A0或A1图纸）；2.零件工作图2张（从动轴、齿轮等）；3.设计说明书1份。
指导教师：发题日期2014年12 月8日机械设计课程设计成绩评阅表题目评分项目分值评价标准评价等级得分A级（系数1.0）C级（系数为0.6）选题合理性题目新颖性10课题符合本专业的培养要求，新颖、有创新基本符合，新颖性一般内容和方案技术先进性10设计内容符合本学科理论与实践发展趋势，科学性强。
方案确定合理，技术方法正确有一定的科学性。
方案及技术一般文字与图纸质量20设计说明书结构完整，层次清楚，语言流畅。
设计图纸质量高，错误较少。
设计说明书结构一般，层次较清楚，无重大语法错误。
图纸质量一般，有较多错误独立工作及创造性20完全独立工作，有一定创造性独立工作及创造性一般工作态度20遵守纪律，工作认真，勤奋好学。
