简易压铸教程一、压射过程的阶段及运动方式和作用1．卧式压铸机压射过程典型的三阶段压射过程经过不断的发展，演变为多点压射过程。

多点压射的实质则是对该三个阶段分别各自进行分解为若干小段（或称为“转换点”）卧式冷室压铸典型的三阶段压射过程示意图压射过程解析卧式冷室压铸典型的三阶段奔压射曲线示意图二、压铸合金压然合金通常为有色金属，按目前的用量来说，依次为铝合金，锌合金、镁合金和铜合金。

黑色金属中的铸铁也可以采用压铸，但用量很少。

在几种压铸机中，卧式冷室压铸机具有技术含量高，通用性大、性能参数宽、型号规格多（特别是大型）等特点，上述的压铸合金都可以在卧式冷室压铸机上生产。

1．压铸铝合金压铸铝合金的密度为2.5~2.9g/cm3。

压铸铝合金的特点：优点：比强度大（强度/密谋=9~15）；烦蚀性、烦磨性好；导热性、导电性好；切削性能好缺点：铝硅系合金易粘模；对金属坩埚有较强的腐蚀；体收缩大，易产生缩孔。

2．压铸锌合金压铸用锌合金密度为6.6~6.7g/cm3压铸锌合金的特点：优点：熔点低，不易粘模、填充性能良好、电镀性好多用于常温场合。

缺点：锌合金易老化、抗腐蚀性差且易生成晶间腐蚀导致强度和尺寸发生变化。

3．压铸镁合金压铸镁合金的密度为1.77~1.81g/cm3压铸镁合金的特点优点：比强度大（强度/密度=14~15）；刚度和减震性好。

缺点：易氧化，要求熔化、保温设备结构复杂、工艺性复杂；高温脆性，热裂倾向大；高温强度稍差；耐蚀性差。

4．压铸铜合金压铸铜合金的密度为8.2~8.5g/cm3压铸铜合金的特点优点：力学性能好；导电导热好；耐磨性好；耐蚀性好。

缺点：熔点高，模具和压机的寿命低；成本高。

三、压铸工艺参数压铸工艺参数（1）----压力参数压力是取得铸件组织致密和轮廓清晰的主要因素。

1．压射力1.1 压射力及其计算压射力是压铸机压射机构中推动压射活塞的力。

压射力的计算公式为：p y=P g（П*D*D/4）。

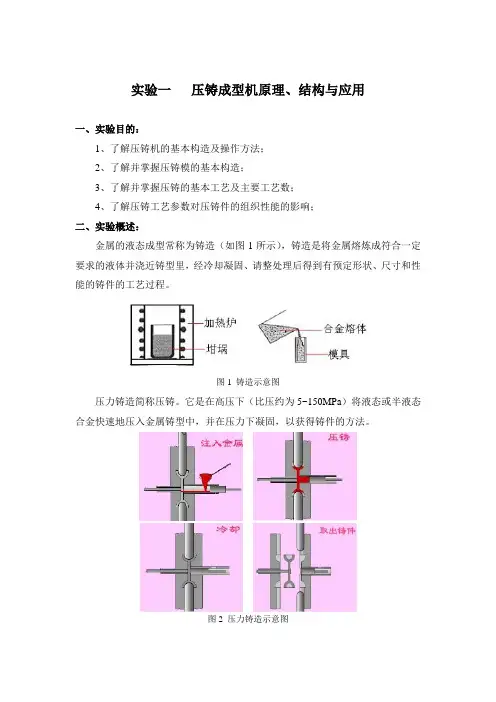

实验一压铸成型机原理、结构与应用一、实验目的：1、了解压铸机的基本构造及操作方法；2、了解并掌握压铸模的基本构造；3、了解并掌握压铸的基本工艺及主要工艺数；4、了解压铸工艺参数对压铸件的组织性能的影响；二、实验概述：金属的液态成型常称为铸造（如图1所示），铸造是将金属熔炼成符合一定要求的液体并浇近铸型里，经冷却凝固、请整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。

图1 铸造示意图压力铸造简称压铸。

它是在高压下（比压约为5~150MPa）将液态或半液态合金快速地压入金属铸型中，并在压力下凝固，以获得铸件的方法。

图2压力铸造示意图三、实验原理及方法：压铸机的结构压铸是在压铸机上进行的，它所用的铸型称为压型。

压铸机主要由压射机构和合型机构所组成。

压射机构的作用是将金属液压入型腔；合型机构用于分合压型，并在压射金属时顶住动型，以防金属液自分型面喷出。

压铸机的规格通常以合型力的大小来表示。

图3 压铸机结构示意图压铸模具：为了制出高质量铸件，压型的型腔精度必须甚高、表面粗糙度值要低。

压型要采用专门的合金工具钢（如3Cr2W8V）来制造，并需进行严格的热处理。

压铸时，压型应保持120~280℃的工作温度，并喷刷涂料。

工作原理（分五个阶段循环）第一阶段：压射锤头以慢速推动金属液，此阶段可使压射室内空气有充分的时间逸出，并防金属液从浇口中溅出，如图4所示。

图4 第一阶段第二阶段：压射锤头继续向前移动，使金属液恰好充满压射室前端并堆聚在内浇口前沿，并快速压射做好准备，如图5所示。

图5 第二阶段第三阶段：压射锤头快速运动，使金属液经浇道填充至模具型腔，如图6所示。

图6 第三阶段第四阶段：终压阶段，压射锤头继续移动，压铸机增压开始，压实金属液，锤头速度逐渐将为零，压射运动结束，进入冷却时间，但机器在冷却时间内会继续保持一个设定的比较高的压力，如图7所示。

图7 第四阶段第五阶段：冷却时间到，压铸机机器锤头跟出同时机器开模，顶出产品。

压铸机的基本结构及其工作原理压力铸造（简称压铸）是将熔化的金属，在高压作用下，以高速填充至模具型腔内，并使金属在此压力下凝固而形成铸件的一种方法。

高压、高速是压铸法与其他铸造方法的根本区别，也是最重要的特点。

压力铸造是所有铸造方法中生产速度最快的一种方法，填充初始速度在0.5～70m/s范围，生产效率高。

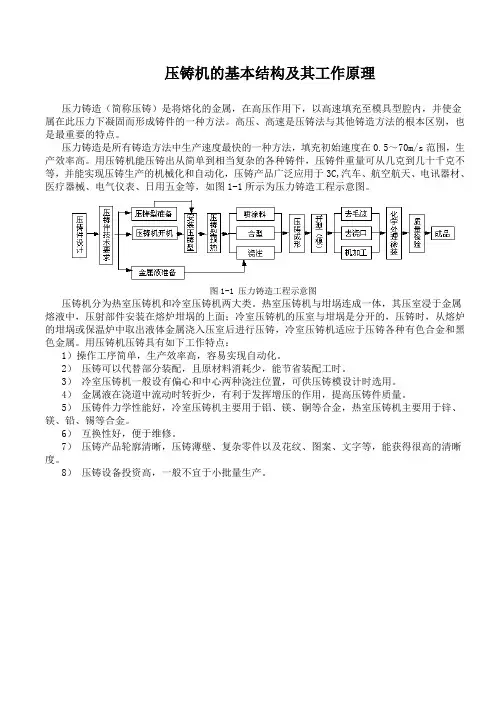

用压铸机能压铸出从简单到相当复杂的各种铸件，压铸件重量可从几克到几十千克不等，并能实现压铸生产的机械化和自动化，压铸产品广泛应用于3C,汽车、航空航天、电讯器材、医疗器械、电气仪表、日用五金等，如图1-1所示为压力铸造工程示意图。

图1-1 压力铸造工程示意图压铸机分为热室压铸机和冷室压铸机两大类。

热室压铸机与坩埚连成一体，其压室浸于金属熔液中，压射部件安装在熔炉坩埚的上面；冷室压铸机的压室与坩埚是分开的，压铸时，从熔炉的坩埚或保温炉中取出液体金属浇入压室后进行压铸，冷室压铸机适应于压铸各种有色合金和黑色金属。

用压铸机压铸具有如下工作特点：1）操作工序简单，生产效率高，容易实现自动化。

2）压铸可以代替部分装配，且原材料消耗少，能节省装配工时。

3）冷室压铸机一般设有偏心和中心两种浇注位置，可供压铸模设计时选用。

4）金属液在浇道中流动时转折少，有利于发挥增压的作用，提高压铸件质量。

5）压铸件力学性能好，冷室压铸机主要用于铝、镁、铜等合金，热室压铸机主要用于锌、镁、铅、锡等合金。

6）互换性好，便于维修。

7）压铸产品轮廓清晰，压铸薄壁、复杂零件以及花纹、图案、文字等，能获得很高的清晰度。

8）压铸设备投资高，一般不宜于小批量生产。

第一节冷室压铸机和热室压铸机的压铸原理一、冷室压铸机的压铸原理如图1-2所示，压铸模合模后，金属液3浇入压室2中，压射冲头1向前推进，将金属液经浇道7压入型腔6中，冷却凝固成型。

开模时，压射冲头前伸推出余料，顶出液压缸顶针顶出铸件，冲头复位，完成一个压铸循环。

图1-2 冷室压铸机压铸过程简图1--压射冲头 2--压室 3--液态金属 4--定模 5--动模 6--型腔 7--浇道8--动型座板 9--顶出器 10--余料 11--定型座板压射冲头的压射运动过程可分为两个或三个阶段。

图1-7 曲肘部分结构简图
6
1--合开型（模）液压缸 2--钩铰 3--长铰 4--动型座板
（3）当压铸模合紧且肘杆伸直成一直线时，机构处于自锁状态，此时，可以 撤去合模液压缸的推力，合模系统仍然会处于合紧状态。 （4）合开模运动的三要素 为力、速度、行程或位置，所涉及的几个概念解释 如下 合模力：合模终结时，模板对模具形成的锁紧力。 锁模力：在合模终结当合金液注入模具型腔时，模板对模具形成的最终锁力。 变形力：在锁紧模具过程中，机构由于变形而产生的内力。 移型（模）力：在起闭模时，对动型座板的作用力。 胀型（模）力：因合金液模腔压力作用，而产生欲使型（模）具分开的力。 移型（模）速度：在合开型（模）运动中，动型座板和动模运动的速度。移型 （模）速度是一个变速过程。运动速度应是慢 - 快 - 慢的变化过程。这样既能 使型（模）具运行安全，铸件能平稳顶出，又能提高机器的循环次数。
7
2、顶出液压缸组件 顶出液压缸又称为顶针液压缸，顶出液压缸组件是依据液体的压力来带动推杆（顶针）运 动，使铸件从压铸型（模）中顶出。目前，普遍采用的液压顶出机构，其顶出力、顶出速 度和时间都可以通过液压系统调节。如图1-8所示为力劲机械厂有限公司生产的卧式冷室 压铸机顶出双液压缸组件结构简图，在机器开型（模）后，通过顶出液压缸活塞杆的相对 运动来实现推杆及顶针的顶出运动。采用双液压缸能使推杆的受力更均匀，运动更平稳， 使顶针孔的分布更为合理。
液压能的装置。 2）执行元件--液压缸或液压马达，是将油液的液压能转换为驱动工作部件的机械能装
置。实现直线运动的执行元件叫做液压缸；实现旋转运动的执行元件 叫做液压马达。 3）控制元件--各种控制阀，如方向控制阀、压力控制阀、流量控制阀等，用以控制、调
节液压系统中油液的流动方向、压力和流量，以满足执行元件运动的要求。 4）辅助元件--包括油箱、过滤器、蓄能器、热交换器、压力表、管件和密封装置等。 5）工作介质--液压油，通过它进行能量的转换、传递和控制。
