衬衫结构制图第一次课女上衣原型纸样设计操作（一）一、训练目标1、掌握女上衣原型纸样设计。

二、目的分析实践女上衣原型纸样设计的方法，提高学生纸样设计的能力。

三、实施活动（一）课前准备打样纸、铅笔、橡皮、专用打样工具（二）结构制图操作（见教材图P90-91页）cm2.制图操作(1)基础线○1以人体的背长尺寸为长、B/2+5cm为宽作长方形。

其中5cm 是半身胸围的放松量，全身胸围的放松量是10cm。

○2袖窿深线：从长方形的上平线向下取B/6+7cm找点，过该点作一条水平线。

○3侧缝辅助线：在下平线，将长方形的宽二等分，过等分点作垂线至袖窿深线。

○4背宽线：在袖窿线上，距后中心线B/6+4.5cm作一条垂直线。

○5胸宽线：在袖窿线上，距前中心线B/6+3cm作一条垂直线。

(2)图2-2-3○6后横开领：在上平线上，距后中心线B/20+2.9cm找点，该点与后颈点之间的距离即为后○7○8后领口弧线：过后颈侧点和后横开领靠近后中线的等分点画一条圆顺的弧线。

注意弧线在后中心处必须与后中线成直角。

○9”的距离找点，过该点向右取定数2cm，该点就是样板的肩点，再直线连接肩点和侧颈点。

○10前横开领：在上平线，距前中线“”的位置。

通常服装的前后横开领可以相等或前横开领略小。

○11前直开领：在前中线，距上平线“+1cm”取点，该点即为样板的前颈点。

○12前领口弧线：以前横开领和前直开领的长度为长和宽，作一长方形。

在长方形的垂直线上距上平线0.5cm为样板的前颈侧点，弧线连接前颈侧点和前颈点，弧线最凹处距长方形的直角点为1/2大减0.3cm,即“”。

○13前肩线：先测出后肩线的长度，用符号“?”代替。

然后再胸宽线上，距上平线两倍”的距离找点，过该点作一条短的水平线，最后以前颈侧点为圆心，“?-1.8cm”的尺寸为半径在短的水平线上取“●+0.5cm”定点，该点作为画后袖窿弧线的辅助点；在前胸宽线与袖窿深线组成直角的角平分线上取“●”定点，该直线即为前肩线。

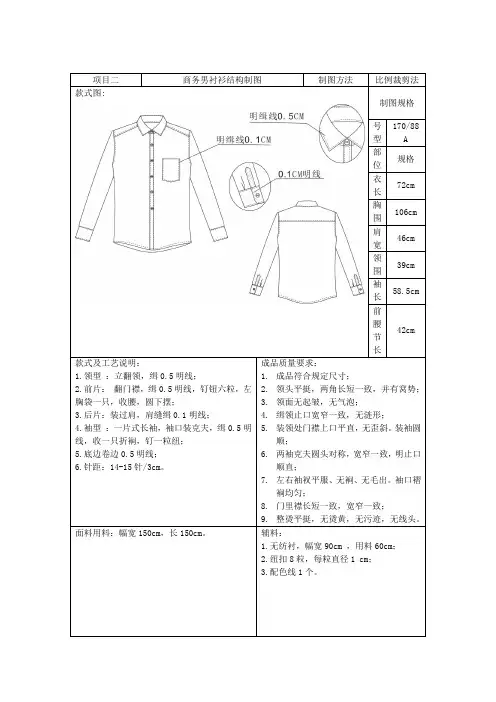

款式及工艺说明：1.领型：立翻领，缉0.5明线；2.前片：翻门襟，缉0.5明线，钉钮六粒，左胸袋一只，收腰，圆下摆；3.后片：装过肩，肩缝缉0.1明线；4.袖型：一片式长袖，袖口装克夫，缉0.5明线，收一只折裥，钉一粒纽；5.底边卷边0.5明线；6.针距：14-15针/3cm。

成品质量要求：1.成品符合规定尺寸；2.领头平挺，两角长短一致，并有窝势；3.领面无起皱，无气泡；4.缉领止口宽窄一致，无涟形；5.装领处门襟上口平直，无歪斜。

顺；6.两袖克夫圆头对称，宽窄一致，顺直；任务一商务男衬衫结构制图（一）前片制图步骤1．前片框架图见图3-43。

图3-43①基础线预留门襟挂面宽3.8cm，里襟挂面宽2.5cm，作一直线与布边平行为止口线。

②底边线做一直线与①垂直。

③上平线衣长-4cm，由②底边线右量画垂线。

④落肩线 B/20-1由③衣长线左量。

⑤胸围线 B/10+9.5由④落肩线左量作垂线相交于①线。

⑥领口深线 N/5-1.5由③衣长线左量画垂线。

⑦搭门线 1.5cm由①基础线上量画平行线。

⑧领口宽线 N/5-1由⑦搭门线沿⑥领口深线上量画平行线⑨前肩宽 S/2-1.2由⑦搭门线沿④落肩线上量定点，并与与颈肩点相连画出肩斜线。

⑩前胸宽由⑨前肩宽进2cm做一直线，与胸围线垂直。

11前胸围大 B/4，做一直线,平行于①基础线。

○2．前片结构图见图3-44。

图3-4412领口弧线：去直开领的1/2与前中点相连为领口斜线，取1/3为凹势，用弧线画顺。

○13袖窿弧线：由肩端点⑨经胸宽点至胸围大，用弧线画顺。

○14底边、摆缝弧线：按底边线在摆缝处提高 10cm，用弧线画顺；摆缝腰节处收腰2cm。

○底边收进1cm，线条画顺。

15扣眼位：在搭门线上，第一扣眼位在底领上，有领口深线提高1cm，末眼位由底边量○上L/5＋5。

六只扣眼五等分（实际成品第1、2扣眼距离较短）。

16胸袋：由胸宽线⑩进3cm，胸围线⑤提高4cm为袋口位，袋口大B/10＋0.5，袋长为○袋口大＋1.5，袋底中间低下1.5cm。
