感应小夜灯的使用方法
感应小夜灯是一种利用感应器技术自动亮灭的夜灯。
它能够根据光线和人体活动的变化来控制灯具的开关，带给您方便、节能的使用体验。
以下是感应小夜灯的一般使用方法：
1. 安装：将感应小夜灯插入电源插座或固定在墙壁上。
一般来说，小夜灯插头直接插入插座，手动调整指示灯的位置。
2. 调节感应角度：有些感应小夜灯的探测角度是可调的，根据需要手动调整探测角度。
角度调整的方法，通常是旋转或倾斜发光部分，使其探测范围覆盖到您希望的区域。
3. 切换模式：感应小夜灯通常有两种工作模式：感应模式和常亮模式。
感应模式下，夜灯只在检测到人体活动时才会自动亮起；常亮模式下，夜灯会一直保持亮着。
根据需要，您可以选择适应的模式。
4. 使用：根据您设定的模式，感应小夜灯将在适当的时候亮起或关闭。
例如，在感应模式下，当有人进入感应范围内，灯光会自动亮起；当人离开一段时间后，灯光会自动熄灭。
在常亮模式下，灯光将始终保持亮着。
需要注意的是，每个感应小夜灯可能会有不同的特点和操作方法，请根据所购买的具体产品说明书来正确设置和使用感应小夜灯。
创意感应式小夜灯——趣味科技小制作夜里起床上卫生间时，开着大灯既刺眼又影响身边正在熟睡的人，摸着黑又磕磕碰碰不安全；同样，半夜醒来开大灯看时间时，强光刺激，不仅影响身边的人，而且也会使自己睡意全无。
另外，深夜用电脑上网时开着大灯，也会影响家人休息，关灯后操作键盘又的确不方便；家里突然停电，四周一片漆黑时，急需要一台电池供电的应急照亮小灯……这盏创意感应式小夜灯（见题图），可很好地解决上面这些生活中人人都会遇到的难题。
该灯功率只有0.7W左右，其造型独特、发光柔和、低耗能、寿命长，具有人动即亮，人不动或离开延时自动熄灭的特点，并且人体有效探测距离可在3～7m范围内连续调节，每次延时时间可在200s内连续调节。
弄懂工作原理感应式小夜灯的电路如图-1所示，它主要由人体红外感应模块（也叫热释电红外探测器）A1和USB小灯A2等组成。
图-1 感应式小夜灯电路图A1是一种基于红外线技术的自动控制模块，它能以非接触方式检测出运动人体所辐射出来的红外能，并将其转化为正脉冲电信号输出；同时，它还能有效地抑制人体辐射波长以外的红外光和可见光的干扰。
A2为三个成品USB小灯并联构成的LED小灯（虚线框内所示），只要给它接通5V直流电源，便能发出照明光。
VT为晶体三极管，这里起电子开关的作用。
当通过插头XP给图7-1所示的电路接上5V直流电时，电路自动进入待工作状态。
此时，人体红外感应模块A1的输出端OUT处于低电平，晶体三极管VT因无合适偏流而处于截止状态，USB小灯A2无电不发光。
一旦有人进入人体红外感应模块A1的有效探测区域时，其输出端OUT输出高电平，晶体三极管VT获得合适偏流而处于饱和导通状态，USB小灯A2通电发光，实现了“人动灯亮”。
经过一段时间（延时时间），如果人体红外感应模块A1未能再次探测到人体活动，则其输出端OUT自动跳变为低电平，晶体三极管VT因无合适偏流而恢复到原来的截止状态， USB 小灯A2即断电停止发光，实现了“延时自动熄灯”。
郑州科技学院《模拟电子技术》课程设计题目延时小夜灯学生姓名李银亮专业班级14级通信工程2班学号*********院（系）信息工程系指导教师张端阳完成时间2015年12月31日郑州科技学院模拟电子技术课程设计任务书专业14级通信工程班级2班学号201451031姓名李银亮一、设计题目延时小夜灯二、设计任务与要求1、手动延时照明，要求小夜灯点亮时间2分左右。
2、光控延时照明，要求光线突然变暗时小夜灯点亮时间为1分多。
3、设计出符合以上要求的延时小夜灯。
4、小夜灯延时点亮时间和预期值相差不超过15秒。
三、参考文献[1] 江晓安、董秀峰. 模拟电子技术（第3版）[M]. 西安：电子科技大学出版社.2008.3（2014.3重印）27~57.[2] 张春梅、赵军亚.电子工艺实训教程[M]. 西安：交通大学出版社.2013.4（2015.1重印）39~41.[3] 杨力. 电子技术课程设计[M]. 中国电力出版社.2009.4，12~55.[4] 康华光，电子技术基础模拟部分[M]. 北京：高等教育出版社，2006，20~45.[5] 杨振江，新颖实用电子设计与制作[J]. 西安：西安电子科大出版社，2000：12~40.四、设计时间2015 年12 月21 日至2015 年12 月31 日指导教师签名：年月日在日常生活中，随着我们人性化的理念，响应科学减排和节能科学发展的号召，很多地方都是用声光控灯照明。
一来可以节约资源减少不必要的浪费，二来给生活也带来了诸多方便。
本次课题是设计一个手控及光控延时小夜灯，本系统采用光敏电阻构成光照信号采集电路，自动复位开关快速泄放掉电容所充电荷，晶体三极管9012、9014和电阻等组成了小电珠H的功率驱动放大电路。
用1N4148开关二极管的快速恢复作用保护电路。
当强光变弱光使光敏电阻阻值突然变大，电容的正极电位跳高，电路在充电过程中小电珠发光变亮，经过一段时间，电容充电电流趋向零，灯泡自灭。

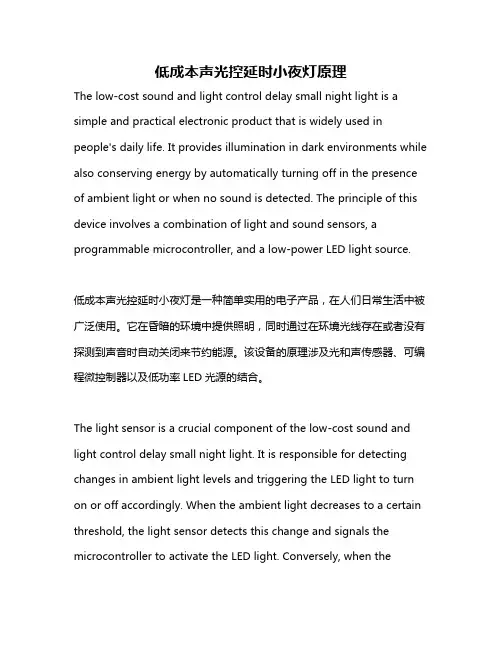

低成本声光控延时小夜灯原理The low-cost sound and light control delay small night light is a simple and practical electronic product that is widely used in people's daily life. It provides illumination in dark environments while also conserving energy by automatically turning off in the presence of ambient light or when no sound is detected. The principle of this device involves a combination of light and sound sensors, a programmable microcontroller, and a low-power LED light source.低成本声光控延时小夜灯是一种简单实用的电子产品，在人们日常生活中被广泛使用。
它在昏暗的环境中提供照明，同时通过在环境光线存在或者没有探测到声音时自动关闭来节约能源。
该设备的原理涉及光和声传感器、可编程微控制器以及低功率LED光源的结合。
The light sensor is a crucial component of the low-cost sound and light control delay small night light. It is responsible for detecting changes in ambient light levels and triggering the LED light to turn on or off accordingly. When the ambient light decreases to a certain threshold, the light sensor detects this change and signals the microcontroller to activate the LED light. Conversely, when theambient light increases, the sensor again detects the change and signals the microcontroller to turn off the LED light.光传感器是低成本声光控延时小夜灯的关键组件。
题目基于压电陶瓷制作声控延时小夜灯摘要随着电力电子的蓬勃发展和迅速换代促进了压电陶瓷压电式传感器的发展,压电效应可分为正压电效应和逆压电效应。
正压电效应是指：当晶体受到某固定方向外力的作用时,内部就产生电极化现象,同时在某两个表面上产生符号相反的电荷；当外力撤去后，晶体又恢复到不带电的状态；当外力作用方向改变时，电荷的极性也随之改变；晶体受力所产生的电荷量与外力的大小成正比。
压电式传感器大多是利用正压电效应制成的。
逆压电效应是指对晶体施加交变电场引起晶体机械变形的现象，又称电致伸缩效应。
用逆压电效应制造的变送器可用于电声和超声工程。
压电陶瓷声控延时照明夜灯是采用压电陶瓷片作为声控元件，由数字集成电路和晶闸管等组成的控制电路，电路功能说明图(压电陶瓷声控延时小夜灯电路原理图)所示是光控、声控延时照明楼道灯电路。
该灯白天由于光线的照射，始终处于关闭状态，一到晚上，该灯只要收到猝发声响（如脚步、击掌声等），灯就会自动点亮，延时一段时间后又会自行熄灭。
这是一种十分实用的节能照明灯电路，不仅适用于住宅楼的楼道，也同样适用于其他公共照明场所。
关键词：压电式传感器晶闸管目录一、设计目的------------------------------------------------------- 1二、设计任务与要求 ------------------------------------------------- 12.1设计任务----------------------------------------------------- 32.2设计要求----------------------------------------------------- 4三、设计步骤及原理分析 --------------------------------------------- 53.1设计方法---------------------------------------------------- 103.2设计步骤---------------------------------------------------- 113.3设计原理分析------------------------------------------------ 11四、课程设计小结与体会 -------------------------------------------- 12五、参考文献------------------------------------------------------- 13前言当你夜晚走在大街小巷、上厕所等，是否在为找不到开关而绞尽脑汁？是的，在日常生活中我们可以发现很多时候我们需要灯的时候却没有或者不能够实现智能控制，而声控灯的设计就能够满足人们的需求。

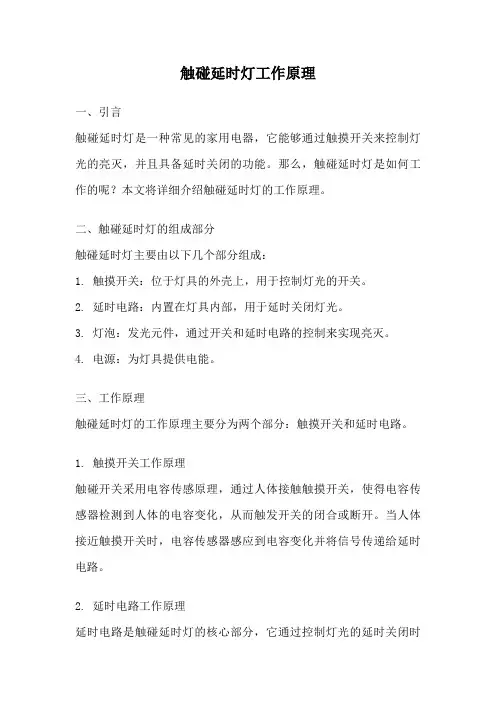

触碰延时灯工作原理一、引言触碰延时灯是一种常见的家用电器，它能够通过触摸开关来控制灯光的亮灭，并且具备延时关闭的功能。
那么，触碰延时灯是如何工作的呢？本文将详细介绍触碰延时灯的工作原理。
二、触碰延时灯的组成部分触碰延时灯主要由以下几个部分组成：1. 触摸开关：位于灯具的外壳上，用于控制灯光的开关。
2. 延时电路：内置在灯具内部，用于延时关闭灯光。
3. 灯泡：发光元件，通过开关和延时电路的控制来实现亮灭。
4. 电源：为灯具提供电能。
三、工作原理触碰延时灯的工作原理主要分为两个部分：触摸开关和延时电路。
1. 触摸开关工作原理触碰开关采用电容传感原理，通过人体接触触摸开关，使得电容传感器检测到人体的电容变化，从而触发开关的闭合或断开。
当人体接近触摸开关时，电容传感器感应到电容变化并将信号传递给延时电路。
2. 延时电路工作原理延时电路是触碰延时灯的核心部分，它通过控制灯光的延时关闭时间来实现延时功能。
延时电路通常采用RC电路和定时器芯片来构成。
延时电路的工作原理如下：（1）当触摸开关闭合时，电源的电能通过触摸开关进入延时电路。
（2）RC电路中的电容器开始充电，电阻的阻值决定了充电的速度。
（3）当电容器充电到一定电压时，定时器芯片会检测到电压变化，并开始计时。
（4）当定时器芯片计时结束后，会发出一个关闭灯光的信号。
（5）关闭灯光后，电容器会通过放电电阻开始放电。
（6）当电容器放电完毕后，灯光重新点亮。
四、实现延时功能的原理触碰延时灯的延时功能是通过延时电路实现的。
在延时电路中，通过调整RC电路中电容器的容量和电阻的阻值，可以控制灯光的延时关闭时间。
延时时间的计算公式为：延时时间 = 1.1 * R * C其中，R为电阻的阻值（单位：欧姆），C为电容器的容量（单位：法拉）。
通过调整电阻的阻值和电容器的容量，可以实现不同的延时时间，从而满足不同场景下的需求。
五、总结触碰延时灯通过触摸开关和延时电路实现了亮灭和延时关闭的功能。

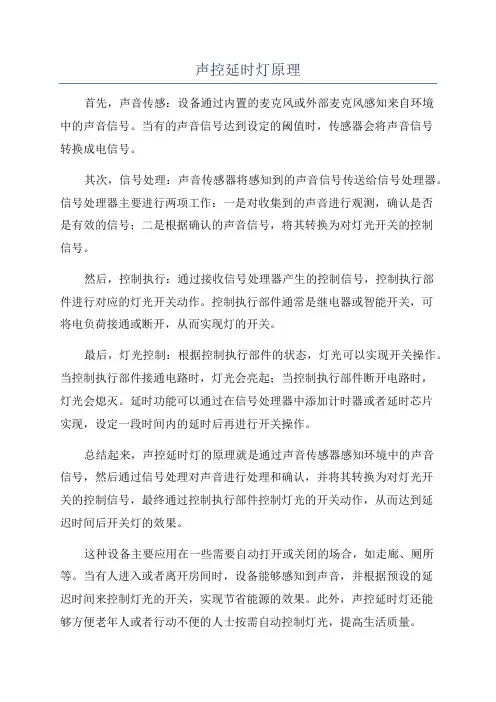

声控延时灯原理
首先，声音传感：设备通过内置的麦克风或外部麦克风感知来自环境
中的声音信号。
当有的声音信号达到设定的阈值时，传感器会将声音信号
转换成电信号。
其次，信号处理：声音传感器将感知到的声音信号传送给信号处理器。
信号处理器主要进行两项工作：一是对收集到的声音进行观测，确认是否
是有效的信号；二是根据确认的声音信号，将其转换为对灯光开关的控制
信号。
然后，控制执行：通过接收信号处理器产生的控制信号，控制执行部
件进行对应的灯光开关动作。
控制执行部件通常是继电器或智能开关，可
将电负荷接通或断开，从而实现灯的开关。
最后，灯光控制：根据控制执行部件的状态，灯光可以实现开关操作。
当控制执行部件接通电路时，灯光会亮起；当控制执行部件断开电路时，
灯光会熄灭。
延时功能可以通过在信号处理器中添加计时器或者延时芯片
实现，设定一段时间内的延时后再进行开关操作。
总结起来，声控延时灯的原理就是通过声音传感器感知环境中的声音
信号，然后通过信号处理对声音进行处理和确认，并将其转换为对灯光开
关的控制信号，最终通过控制执行部件控制灯光的开关动作，从而达到延
迟时间后开关灯的效果。
这种设备主要应用在一些需要自动打开或关闭的场合，如走廊、厕所等。
当有人进入或者离开房间时，设备能够感知到声音，并根据预设的延
迟时间来控制灯光的开关，实现节省能源的效果。
此外，声控延时灯还能
够方便老年人或者行动不便的人士按需自动控制灯光，提高生活质量。

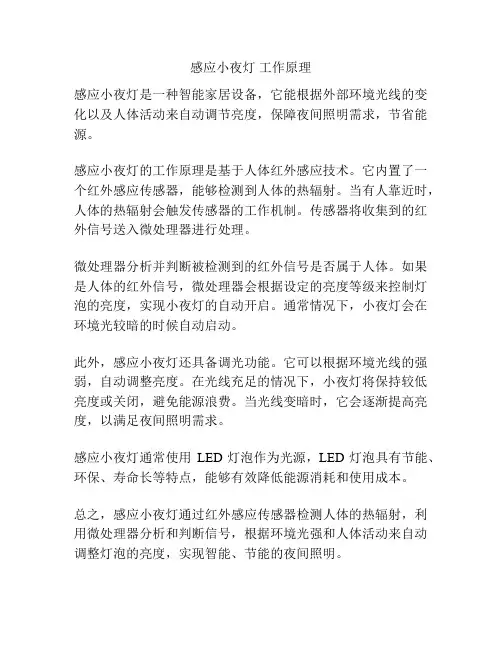

感应小夜灯工作原理
感应小夜灯是一种智能家居设备，它能根据外部环境光线的变化以及人体活动来自动调节亮度，保障夜间照明需求，节省能源。
感应小夜灯的工作原理是基于人体红外感应技术。
它内置了一个红外感应传感器，能够检测到人体的热辐射。
当有人靠近时，人体的热辐射会触发传感器的工作机制。
传感器将收集到的红外信号送入微处理器进行处理。
微处理器分析并判断被检测到的红外信号是否属于人体。
如果是人体的红外信号，微处理器会根据设定的亮度等级来控制灯泡的亮度，实现小夜灯的自动开启。
通常情况下，小夜灯会在环境光较暗的时候自动启动。
此外，感应小夜灯还具备调光功能。
它可以根据环境光线的强弱，自动调整亮度。
在光线充足的情况下，小夜灯将保持较低亮度或关闭，避免能源浪费。
当光线变暗时，它会逐渐提高亮度，以满足夜间照明需求。
感应小夜灯通常使用LED灯泡作为光源，LED灯泡具有节能、环保、寿命长等特点，能够有效降低能源消耗和使用成本。
总之，感应小夜灯通过红外感应传感器检测人体的热辐射，利用微处理器分析和判断信号，根据环境光强和人体活动来自动调整灯泡的亮度，实现智能、节能的夜间照明。

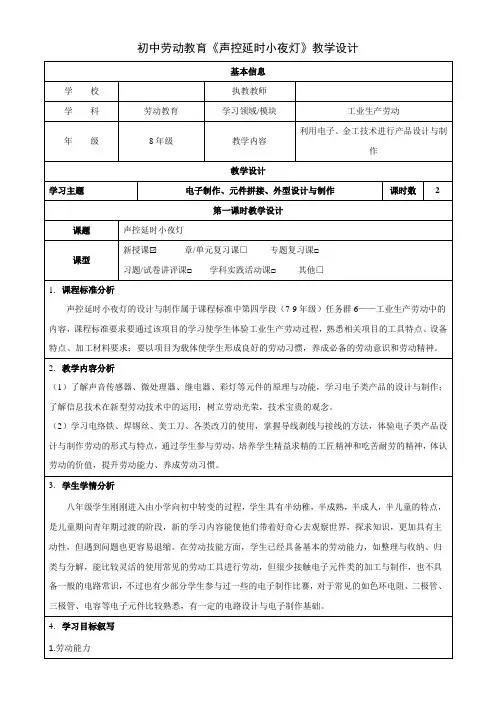

初中劳动教育《声控延时小夜灯》教学设计提出问题2：针对固定的场景，你认为用哪种方式做好呢？同学们可相互交流一下。
教师引导：我们方便产生的就是声音，所以今天我们一起来设计并制作一个具有延时功能的声控小夜灯吧。
足够等方式）环节2：学生小组内交流意见，发表观点。
活动意图说明：通过交流与合作确定制作主题，培养学生的交流与表达能力。
活动3：材料选择与原理梳理教师活动3提出问题1：有了明确的目标，让我们想想我们需要哪些材料，怎样把它们组装在一起？教师引导：大家说的非常好，根据同学们的需求，老师这里为大家准备了以下的一些材料（边展示变阐述）：（1）一个小灯、一个移动电源和若干导线（2）一个收集声音信号的装置——声音检测模块（声音传感器模块），又称麦克风模块（3）一个能处理声音检测模块收集信号的微处理器，需要特别说明一下的是微处理器的型号其实是非常多的，这里出于使用便利和成本的考虑，老师为大家准备的是arduino(nano)微处理器，它用于处理信息所需的软件程序老师也已经为大家上传到里面了。
教师引导：播放微视频——arduino(nano)微处理器的简介，为同学们介绍接下来会涉及的接线引脚。
教师引导：介绍声音检测模块的工作原理，声音传感器内置一个对声音敏感的学生活动3环节1：学生们讨论并回答，首先我们需要一个灯和一个能收集声音信号的装置，其次需要一个处理信息并能控制灯的亮灭的装置，然后就是连接它们的导线和电池。
环节2：观看视频，进一步了解arduino(nano)的特点和使用方法。
电容式驻极体话筒。
它可随声音变化而产生与之对应变化的微小电压。
这一电压随后被转化成0-5V的电压，经过A/D转换后将数据传输给微处理器。
提出问题2：如何将声音检测模块收集到信息传递给微处理器呢？提出问题3：什么元件可以根据信号控制彩灯所在电路的通断呢？教师引导：电磁阀虽然可以控制电路通断，但电磁阀工作电压一般为12V，目前我们所使用的电源为5V，所以我们可以采用结构更为简单、工作电压只需5V 的继电器来实现功能。

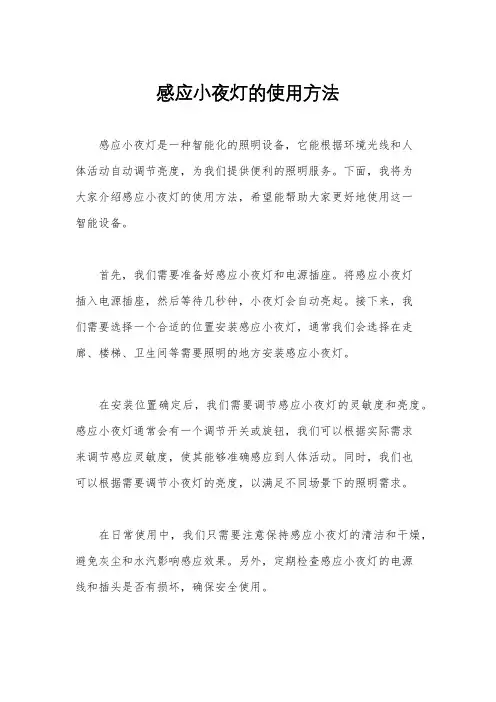

感应小夜灯的使用方法
感应小夜灯是一种智能化的照明设备，它能根据环境光线和人
体活动自动调节亮度，为我们提供便利的照明服务。
下面，我将为
大家介绍感应小夜灯的使用方法，希望能帮助大家更好地使用这一
智能设备。
首先，我们需要准备好感应小夜灯和电源插座。
将感应小夜灯
插入电源插座，然后等待几秒钟，小夜灯会自动亮起。
接下来，我
们需要选择一个合适的位置安装感应小夜灯，通常我们会选择在走廊、楼梯、卫生间等需要照明的地方安装感应小夜灯。
在安装位置确定后，我们需要调节感应小夜灯的灵敏度和亮度。
感应小夜灯通常会有一个调节开关或旋钮，我们可以根据实际需求
来调节感应灵敏度，使其能够准确感应到人体活动。
同时，我们也
可以根据需要调节小夜灯的亮度，以满足不同场景下的照明需求。
在日常使用中，我们只需要注意保持感应小夜灯的清洁和干燥，避免灰尘和水汽影响感应效果。
另外，定期检查感应小夜灯的电源
线和插头是否有损坏，确保安全使用。
除此之外，感应小夜灯还可以根据实际情况进行定时设置，比如在晚上特定时间自动开启，早晨特定时间自动关闭，这样可以节约能源，延长使用寿命。
总的来说，感应小夜灯是一种非常实用的智能照明设备，它能够为我们提供便利的照明服务，同时也具有节能环保的特点。
通过合理的安装和调节，我们可以更好地利用感应小夜灯，为我们的生活带来更多的便利和舒适。
希望以上介绍能够帮助大家更好地使用感应小夜灯，享受智能科技带来的便利和舒适。
感应小夜灯原理
感应小夜灯是一种智能照明设备，通过感应器来监测周围环境的光亮度和人体活动情况，以自动调节灯光的亮度和开启或关闭。
其原理是基于人体红外感应技术和光敏元件。
当周围环境暗下来时，光敏元件会检测到光线的变化，向控制电路发送信号。
控制电路根据接收到的信号判断周围环境是否需要照明。
此时，人体红外感应器开始工作。
人体红外感应器通过红外辐射察觉人体的活动。
当有人接近感应范围时，人体红外感应器会感应到人体的红外辐射信号并发送给控制电路。
控制电路收到红外辐射信号后会判断是否需要开启灯光，并控制灯光的亮度。
如果没有人体活动的红外信号传来，控制电路则关闭灯光或将亮度降到最低。
这种原理可以有效地节约能源，因为当周围环境光线足够亮或没有人体活动时，灯光会自动关闭或降低亮度，避免了不必要的能源浪费。
总的来说，感应小夜灯的原理是根据环境光线和人体活动的红外辐射进行感应和控制，实现智能化的照明调节。
感应小夜灯的电路原理
感应小夜灯的电路原理主要涉及以下几个关键组件：
1. 光敏电阻（LDR）：光敏电阻是一种根据光照强度变化而改变电阻值的元件。
当光照强度较低时，光敏电阻的电阻值较高；而当光照强度较高时，电阻值较低。
2. 三极管（Transistor）：三极管是一种半导体器件，用于放大电信号、开关电路等。
在感应小夜灯电路中，通常使用PNP型三极管。
3. 电阻和电容：用于限制电流和稳定电路。
基本原理如下：
1. 当环境光照强度较低时，光敏电阻的电阻值较高。
这时，电路中的电流主要通过光敏电阻流向三极管的基极。
2. 当电流通过三极管的基极时，三极管会进入饱和状态，导通从集电极到发射极的电流。
3. 导通的电流会通过一个负载电阻（例如LED灯）并使其发光。
这样，当环境光较暗时，LED灯就会亮起。
4. 当环境光照强度增加时，光敏电阻的电阻值会减小。
这导致基极上的电流减小，三极管不再饱和，不再导通。
5. 当三极管不再导通时，负载电阻上的电流也会停止，LED灯熄灭。
通过利用光敏电阻和三极管的工作原理，感应小夜灯电路可以根据环境光照强度的变化自动控制LED灯的亮灭状态。
小家电床头夜灯diandi用法(一)小家电床头夜灯diandi的用法详解1. 提供柔和的光线•小家电床头夜灯diandi主要功能是提供柔和的光线，为用户提供一个舒适的睡眠环境。
•床头夜灯采用LED灯源，具有较低的能耗和较长的寿命。
•通过调节亮度，用户可以自由选择适合自己的光线强度，满足不同场景下的需求。
2. 多种触发方式•凭借先进的技术，床头夜灯diandi支持多种触发方式，包括按钮开关、触摸开关、声音感应等。
•按钮开关：通过按下按钮，用户可以随时打开或关闭床头夜灯。
•触摸开关：通过触摸灯头或底座，用户可以实现床头夜灯的开关和亮度调节。
•声音感应：当周围环境静音或有声音时，床头夜灯会自动开启或关闭，方便用户的使用。
3. 具备多种功能•可作为小夜灯：床头夜灯diandi在夜晚提供柔和的光线，为用户提供良好的睡眠环境，同时也方便用户夜间起床行动。
•可作为阅读灯：床头夜灯diandi支持调节亮度，用户可以根据需要选择合适的光线强度进行阅读，减轻眼睛的疲劳感。
•可作为情景灯：床头夜灯diandi支持多种颜色模式，用户可以调节不同的颜色，营造适合不同场景的氛围，例如浪漫、放松等。
•可作为闹钟：床头夜灯diandi具备闹钟功能，用户可以设置闹钟时间，通过渐变的光线和轻柔的音乐唤醒用户，帮助用户享受舒适的起床体验。
4. 充电便捷、携带方便•床头夜灯diandi采用可充电设计，内置电池，无需频繁更换电池，方便省心。
•充电口采用常见的Micro USB接口，用户可以使用手机充电器或电脑进行充电。
•体积小巧、重量轻，用户可以随时随地携带床头夜灯，例如旅行、露营等。
5. 安全可靠•床头夜灯diandi采用高品质的材料制造，具有良好的抗摔性能和散热性能，保证了其安全可靠的使用。
•产品通过多项安全认证，符合相关标准，用户可放心使用床头夜灯。
以上就是小家电床头夜灯diandi的一些常见用法，它的柔和光线、多种触发方式、多种功能、便捷携带、以及安全可靠等特点使其成为用户卧室不可或缺的好帮手。
小夜灯测试标准一、安全性测试1.电源安全性：检查小夜灯的电源部分是否符合安全标准，如有无过载保护、短路保护、漏电保护等。
2.结构安全性：对小夜灯的外观和结构进行检查，如有无锐利的边缘或易拆卸的部分，以确保不会对用户造成伤害。
3.辐射安全性：检查小夜灯的电磁辐射是否在安全范围内，以保护用户的健康。
二、功能性测试1.开关功能：测试小夜灯的开关是否能够正常工作，如开机、关机、调节亮度等功能。
2.照明功能：检查小夜灯的照明效果，如光线是否柔和、亮度是否合适等。
3.定时功能：如果小夜灯具有定时功能，测试其是否能正常工作，如定时开关机、定时调节亮度等功能。
4.遥控功能：如果小夜灯具有遥控功能，测试其是否能正常工作，如遥控开关机、遥控调节亮度等功能。
三、性能测试1.电源性能：测试小夜灯的电源性能，如输入电压范围、输出电压稳定性等。
2.光源性能：对小夜灯的光源进行检查，如光通量、色温、使用寿命等。
3.能效性能：测试小夜灯的能效性能，如功率因数、能效等级等。
四、电磁兼容性测试1.电磁辐射测试：检查小夜灯的电磁辐射是否符合相关标准。
2.电磁抗扰度测试：测试小夜灯对外部电磁干扰的抵抗能力。
五、环境适应性测试1.温度适应性：在不同温度环境下测试小夜灯的性能和功能是否正常。
2.湿度适应性：在不同湿度环境下测试小夜灯的性能和功能是否正常。
3.抗摔性能：测试小夜灯是否能承受一定程度的摔落。
六、耐久性测试1.开关寿命测试：测试小夜灯开关的寿命，即开关次数达到一定值后，开关是否还能正常工作。
2.光源寿命测试：测试小夜灯光源的寿命，即点亮时间达到一定值后，光源是否还能正常工作。
3.外观耐磨性测试：对小夜灯的外观进行耐磨性测试，以检验其外观质量和使用寿命。
七、外观质量测试1.外观检查：检查小夜灯的外观是否美观、有无瑕疵、颜色是否正确等。
2.尺寸检查：检查小夜灯的尺寸是否符合设计要求。
“一拍亮”延时小夜灯一：工作原理“一拍亮”延时小夜灯的电路如图一所示，它实际上是一个“声控延时小灯”电路。
压电陶瓷片B与晶体三极管VT1，电阻R1，和电阻R2等组成了声控脉冲触发电路，时基集成电路IC与电阻R3，电容器C等组成了典型单稳态延时电路，晶体三极管VT2，VT3和电阻R4，R5等组成了小电珠H的功率驱动放大电路。
整个电路的电源由干电池GB提供。
平时，由于晶体三极管VT1的偏流电阻R1取值较大，所以VT1趋于截止状态，其集电极输出电压高于1/3VDD=1.5V（VDD等于电源电压，即4.5V），与之相连的时基集成电路IC 的低电位触发端2脚处于高电平，单稳态电路处于稳态。
电容器Ｃ两端通过IC的7，1脚被IC内部导通的三极管短路，IC的3脚输出低电平，VT2，VT3均无偏流而截止，小电珠H不发光。
当在有效距离范围内拍一下手掌时，突发的声波被压电陶瓷片B接收，并转换成微弱的电信号，该信号的正半周经VT1放大后，从其集电极输出负脉冲，时基集成电路IC的2脚获得瞬间低于1/3VDD=1.5V 的低电平触发信号,使IC组成的单稳态电路受触发进入暂稳态(即延时状态),IC的3脚输出高电平,VT2获得适合的偏流而导通,VT3进入完全饱和导通状态,小电珠通电发出亮光，随着IC的3脚变成高电平，IC内部导通的三极管截止，解除对电容器C的短路，电池GB通过电阻R3向电容器C开始充电，当C两端的充电电压（即IC的高电位触发端6脚电位）达到2/3VDD=3V时，单稳态电路翻转恢复稳态，IC内部三极管重新导通，C通过IC的7，1脚放电并被再次短路，IC的3脚重新输出低电平，导通到VT2，VT3失去偏流而截止，H断电自动熄灭。
电路中，小电珠H每次延时点亮的时间长短，取决于单稳态电路中电阻器R3，电容器C 的时间常数，具体可以通过公式：T=1.1R3C来估算。
按图选择R3和C的值，H延时点亮的时间约为1min。
在晶体三极管VT1电流放大系数β，R1电阻值确定的情况下，通过改变R2的电阻值，可调整静态时IC的2脚电位高低，也就是说，通过适当调整R2的电阻值，可以控制声控灵敏度。
