C20混凝土配合比记录

常规C10、C15、C20、C25、C30混凝土配合比强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。

有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1：2:3:4.2，W/C=0.6。

常用等级C20水：175kg 水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1：1.81:3.68C25水：175kg 水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg 水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72此试验数据为标准实验室获得，砂采用中砂，细度模数为2.94.碎石为5~31.5mm 连续粒级。

各等级混凝土配比也可以通过掺加外加剂来调整。

混凝土标号与强度等级长期以来，我国混凝土抗压强度分级，并采用“标号”表征。

1987年GBJ107-87标准改以“强度等级”表达。

DL/T5057-1996《水工混凝土结构设计规范》，DL/T5082-1998《水工建筑物抗冰冻设计规范》，DL5108-1999《混凝土重力坝设计规范》等，均以“强度等级”表达，因而新标准也以“强度等级”表达以便统一称谓。

水工大型水电站工程中重要部位混凝土，常以表示混凝土耐久性的抗冻融指标或极限拉伸值指标为主要控制性指标。

过去用“标号”描述强度分级时，是以立方体抗压强度标准值的数值冠以中文“号”字来表达，如200号、300号等。

文件
皖宁绩路面一监〔2013〕44号
关于对C20普通混凝土配合比的批复
宁绩高速公路第一合同段项目经理部：
经我监理组对你部所报C20普通混凝土配合比28d 抗压强度进行验证，28d 强度达到试配强度的105.3%，满足设计及规范要求，现正式予以批复。

实际施工时须根据现场砂、碎石含水率情况及时调整施工配合比，确保工程质量。

配合比材料用量及规格见下表：
C20普通混凝土配合比材料用量表（kg/m 3
）
山东恒建工程监理咨询有限公司
监理组
01-NJLMJ 宁绩高速公路
附件：1、水泥混凝土配合比验证报告及试验记录
2、水泥物理性能试验报告
宁绩高速公路路面第一监理组
2013年9月22日
抄送：宁绩高速公路中心试验室
山东恒建工程监理公司宁绩高速路面第一监理组2013年9月22日印发。

C20混凝土配合比试验报告设计强度： C20使用部位：基础、端墙、垫层等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰=250:754:1085:200：70：70材料配比：水泥:砂:碎石:水:矿粉:粉煤灰=1:3.0:4.34:0.8：0.28：0.28C20水泥混凝土配合比设计报告一：使用工程部位C20水泥混凝土主要用于基础，端墙等部位（详见设计文件）。

二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。

2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于120mm，现场浇筑坍落度介于120mm～140mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>140mm。

同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。

3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。

在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。

在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。

在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。

4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。

四：混凝土用原材料1 水泥：选用河北鼎鑫水泥有限公司生产的P.O42.5普通硅酸盐水泥。

混凝土配比常规C10、C15、C20、C25、C30混凝土配合
比
混凝土是一种由水泥、砂、石子和水等原材料按一定比例混合而成的建筑材料。

混凝土的强度、耐久性和施工性能等都与配合比有关。

常规混凝土的配合比主要有C10、C15、C20、C25、C30等几种，下面将分别介绍各种混凝土的配合比。

1. C10混凝土配合比
C10混凝土是指标号为C10的混凝土，它的强度等级为10MPa。

C10混凝土的配合比如下：
水泥：水：砂：石子=1:3:4:5
2. C15混凝土配合比
C15混凝土是指标号为C15的混凝土，它的强度等级为15MPa。

C15混凝土的配合比如下：
水泥：水：砂：石子=1:2:4:6
3. C20混凝土配合比
C20混凝土是指标号为C20的混凝土，它的强度等级为20MPa。

C20混凝土的配合比如下：
水泥：水：砂：石子=1:2:3:6
4. C25混凝土配合比
C25混凝土是指标号为C25的混凝土，它的强度等级为25MPa。

C25混凝土的配合比如下：
水泥：水：砂：石子=1:1.8:2.6:5.2
5. C30混凝土配合比
C30混凝土是指标号为C30的混凝土，它的强度等级为30MPa。

C30混凝土的配合比如下：
水泥：水：砂：石子=1:1.6:2.4:4.8
需要注意的是，以上配合比仅供参考，具体的配合比需要根据实际情况进行调整。

同时，混凝土的施工过程中也需要注意控制水灰比、砂率等指标，以确保混凝土
的强度和耐久性。

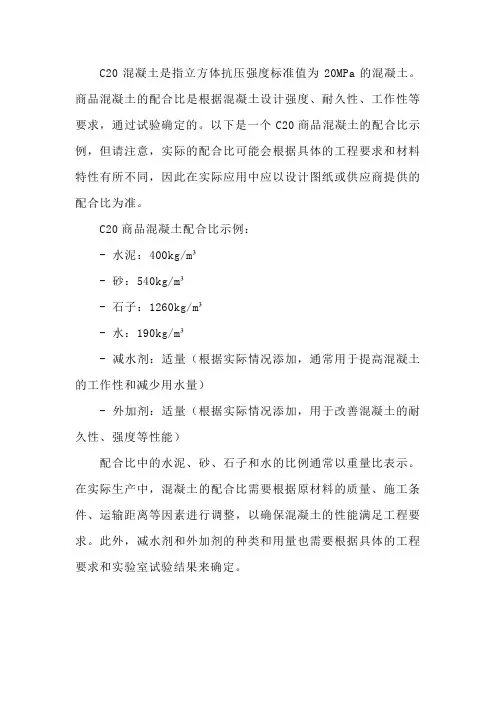

C20混凝土是指立方体抗压强度标准值为20MPa的混凝土。

商品混凝土的配合比是根据混凝土设计强度、耐久性、工作性等要求，通过试验确定的。

以下是一个C20商品混凝土的配合比示例，但请注意，实际的配合比可能会根据具体的工程要求和材料特性有所不同，因此在实际应用中应以设计图纸或供应商提供的配合比为准。

C20商品混凝土配合比示例：
- 水泥：400kg/m³
- 砂：540kg/m³
- 石子：1260kg/m³
- 水：190kg/m³
- 减水剂：适量（根据实际情况添加，通常用于提高混凝土的工作性和减少用水量）
- 外加剂：适量（根据实际情况添加，用于改善混凝土的耐久性、强度等性能）
配合比中的水泥、砂、石子和水的比例通常以重量比表示。

在实际生产中，混凝土的配合比需要根据原材料的质量、施工条件、运输距离等因素进行调整，以确保混凝土的性能满足工程要求。

此外，减水剂和外加剂的种类和用量也需要根据具体的工程要求和实验室试验结果来确定。

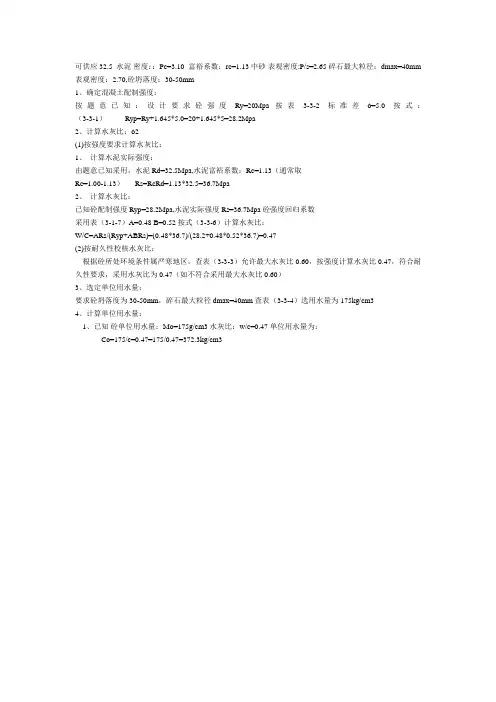

混凝土配合比计算：C20砼原材料：①水泥：北元水泥；②砂：大保当：③石子：山西：④粉煤灰：锦界国华；⑤外加剂：神木恒正建材有限公司1. 配制强度：fcu,o=fcu,k+1.645σ=20+1.645 *4=26.6式中fcu,o-----混凝土配制强度(Mpa)fcu,k-----混凝土立方体积抗压强度标准值σ------混凝土强度标准差混凝土标准差按下表选用2. 胶凝材料28天胶砂抗压强度：f b= γf*γs* f ce=0.75*1*42.5=31.93. 混凝土水胶比的计算：W/B=a a* f b/(f cu,o+a a*a b*f b) =0.53 *31.9/(26.6+0.53*0.2*31.9)=0.56式中a a , a b----回归系数，碎石值分别取0.53; 0.20f b-----胶凝材料28天胶砂抗压强度(Mpa)，取值42.5 Mpa水胶比W/B取值0.564.每立方米混凝土的用水量：依据《普通混凝土配合比设计规程》（JGJ55-2011）的表5.2.1-2塑性混凝土用水量取205 kg/m3,流动性和大流动性混凝土的用水量m＇wo为225kg/m3,掺外加剂混凝土每立方的用水量m wo=m＇wo*（1-β）=225*(1-0.24)=171 kg/m35.每立方米混凝土胶凝材料用量m bo, 每立方米混凝土胶凝材料用量m fo ,m bo=m w0/ W/B=171/0.56=305 kg/m3 (即取305 kg/m3)m fo= m bo *βf =305*28%=85 kg/m3 (即取85 kg/m3)m c0= m bo- m fo =305-85=220kg/m3 (即取220 kg/m3)5. 每立方米混凝土外加剂的用量：m ao= m bo*βa=305*2.5%=7.66．选用砂率βs为40%7．每立方混凝土总容重2400 kg/m3m c0+m f0+ m g0 + m s0 + m w0 =m cp=2400kg/m3βs= m s0*100%/ (m g0 + m s0)220+85+171+ m g0 + m s0 =240040%= m s0*100%(m g0 + m s0)得: m s0 =770kg/m3m g0=1154kg/m3(即取1154kg/m3)C20混凝土配合比: m w0:m c0:m s0:m g0:m f0:m ao为171:220:770:1154:85:7.6。

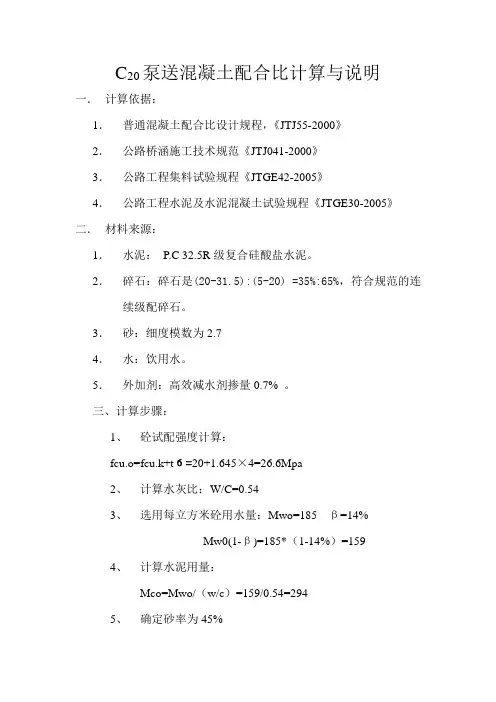

C20泵送混凝土配合比计算与说明一．计算依据：1．普通混凝土配合比设计规程，《JTJ55-2000》2．公路桥涵施工技术规范《JTJ041-2000》3．公路工程集料试验规程《JTGE42-2005》4．公路工程水泥及水泥混凝土试验规程《JTGE30-2005》二．材料来源：1．水泥：P.C 32.5R级复合硅酸盐水泥。

2．碎石：碎石是(20-31.5):(5-20) =35%:65%，符合规范的连续级配碎石。

3．砂：细度模数为2.74．水：饮用水。

5．外加剂：高效减水剂掺量0.7% 。

三、计算步骤：1、砼试配强度计算：fcu.o=fcu.k+tб=20+1.645×4=26.6Mpa2、计算水灰比：W/C=0.543、选用每立方米砼用水量：Mwo=185 β=14%Mw0(1-β)=185*（1-14%）=1594、计算水泥用量：Mco=Mwo/（w/c）=159/0.54=2945、确定砂率为45%6、假定砼容重为2400kg/m37、计算砂、碎石砼重：S o+G o=2400-294-159=1947kg8、计算砂用量：S o=1947×0.45=876kg9、计算碎石用量：G o=1947-876=1071 kg10、材料用量比例：水泥用量砂用量碎石用量水用量外加剂294 876 1071 159 2.352比例： 1 ： 2.98 ： 3.64 ：0.54 ：0.008四、以上计算的配合比为基准配合比，另外分别增加减小水灰比及砂率，进行试拌，对其拌和物和易性分别进行检测，均能满足设计要求，并分别将拌和物制做试块，标准养护，进行28天的抗压强度检验，详见下表：五、根据经济合理，保证工程质量，方便施工的原则，拟定用试验编号为2的配合比为C20砼的基准配合比，经7天强度检测符合设计要求。

六、附件1．砼设计配合比试验记录2．水泥物理力学性能试验记录3．砂子试验记录4．碎石试验记录。

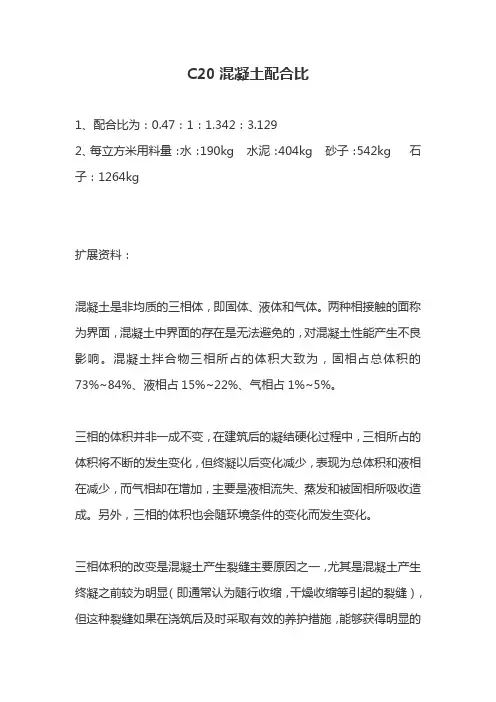

C20混凝土配合比1、配合比为：0.47：1：1.342：3.1292、每立方米用料量：水：190kg 水泥：404kg 砂子：542kg 石子：1264kg扩展资料：混凝土是非均质的三相体，即固体、液体和气体。

两种相接触的面称为界面，混凝土中界面的存在是无法避免的，对混凝土性能产生不良影响。

混凝土拌合物三相所占的体积大致为，固相占总体积的73%~84%、液相占15%~22%、气相占1%~5%。

三相的体积并非一成不变，在建筑后的凝结硬化过程中，三相所占的体积将不断的发生变化，但终凝以后变化减少，表现为总体积和液相在减少，而气相却在增加，主要是液相流失、蒸发和被固相所吸收造成。

另外，三相的体积也会随环境条件的变化而发生变化。

三相体积的改变是混凝土产生裂缝主要原因之一，尤其是混凝土产生终凝之前较为明显（即通常认为随行收缩，干燥收缩等引起的裂缝），但这种裂缝如果在浇筑后及时采取有效的养护措施，能够获得明显的控制效果。

水泥、石灰、石膏等无机胶凝材料与水拌和使混凝土拌合物具有可塑性；进而通过化学和物理化学作用凝结硬化而产生强度。

一般说来，饮用水都可满足混凝土拌和用水的要求。

水中过量的酸、碱、盐和有机物都会对混凝土产生有害的影响。

骨料不仅有填充作用，而且对混凝土的容重、强度和变形等性质有重要影响。

为改善混凝土的某些性质，可加入外加剂。

由于掺用外加剂有明显的技术经济效果，它日益成为混凝土不可缺少的组分。

为改善混凝土拌合物的和易性或硬化后混凝土的性能，节约水泥，在混凝土搅拌时也可掺入磨细的矿物材料──掺合料。

它分为活性和非活性两类。

掺合料的性质和数量，影响混凝土的强度、变形、水化热、抗渗性和颜色等。

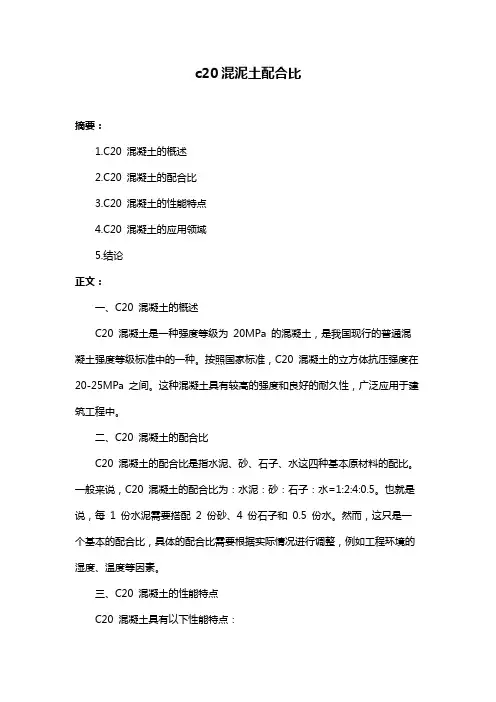

c20混泥土配合比
摘要：
1.C20 混凝土的概述
2.C20 混凝土的配合比
3.C20 混凝土的性能特点
4.C20 混凝土的应用领域
5.结论
正文：
一、C20 混凝土的概述
C20 混凝土是一种强度等级为20MPa 的混凝土，是我国现行的普通混凝土强度等级标准中的一种。

按照国家标准，C20 混凝土的立方体抗压强度在20-25MPa 之间。

这种混凝土具有较高的强度和良好的耐久性，广泛应用于建筑工程中。

二、C20 混凝土的配合比
C20 混凝土的配合比是指水泥、砂、石子、水这四种基本原材料的配比。

一般来说，C20 混凝土的配合比为：水泥：砂：石子：水=1:2:4:0.5。

也就是说，每1 份水泥需要搭配2 份砂、4 份石子和0.5 份水。

然而，这只是一个基本的配合比，具体的配合比需要根据实际情况进行调整，例如工程环境的湿度、温度等因素。

三、C20 混凝土的性能特点
C20 混凝土具有以下性能特点：
1.高强度：C20 混凝土的抗压强度达到了20MPa，可以满足一般建筑工程的需求。

2.良好的耐久性：C20 混凝土具有良好的抗渗性、抗冻性和抗碳化性，可以保证建筑物的长期稳定。

3.良好的工作性：C20 混凝土的和易性好，易于施工，可以提高工程效率。

四、C20 混凝土的应用领域
C20 混凝土广泛应用于各种建筑工程中，如住宅、商业建筑、桥梁、道路、水利工程等。

五、结论
C20 混凝土以其良好的性能特点和广泛的应用领域，成为了建筑工程中的重要材料。
