基于模糊优化的PID直流无刷电机控制摘要：PID直流无刷电机与其他电机不同，具备小体积、高效率、性能佳、结构简易等特性，在汽车、航天、机械等领域较为常规件，为发挥其作用价值，应以模糊优化为基础对其进行控制。
本文在综述无刷直流电机和模糊优化的基础上，继而直接提出基于模糊优化，PID直流无刷电机的仿真设计，最后指明几点控制策略，以供参考。
关键词：模糊优化；PID直流无刷电机；控制要点引言：随着电子电气技术的不断发展和稀土等永磁材料的广泛应用，无刷直流电机控制已成为近年来的研究热点之一。
无刷直流电机是一个非线性、多变量、强耦合的系统。
传统PID控制策略的参数不能根据不同的电机环境而改变，这使得PID控制器不能提供良好的控制性能。
PID控制器的性能完全取决于对其增益参数的调节，随时代发展，人们提出运用人工智能控制PID控制器。
模糊PID控制是模糊控制和PID控制的有效结合。
PID控制参数可在线设置，提高控制精度，达到更好的控制效果。
一、直流无刷电机与模糊优化的概述(1)无刷直流电机具有体积小、转矩大、效率高、节能环保、使用寿命长等优点，广泛应用于工业设备、医疗设备和新型工业设备。
无刷直流电机的速度控制系统通常采用传统的PID控制，传统的PID控制器对参数非常敏感。
只有当控制器参数适合受控系统时，才能实现最佳性能。
无刷直流电机是一个多变量非线性系统。
如果系统状态发生变化，传统PID调速系统中的PID设置也会发生变化。
因此，传统PID控制器动态性能差，可能导致电机速度响应慢，控制精度低，难以保证良好的调速效果。
(2)模糊控制的概念最早由L.A提出，国际合作良好。
该算法是一种基于模糊集理论、模糊语言变量理论和模糊逻辑思想的智能控制算法。
模糊控制不需要精确的数学模型，可以方便有效地解决系统的非线性问题，从而提高控制系统的稳定性和灵活性，具有良好的控制效果。
基于无刷直流电机控制系统，提出一种在MATLAB-Simulink环境下的模糊PID控制方案，以替代传统的PID控制器[1]。
无刷直流电机的调速与控制技术随着科技的发展，电动机在各个领域的应用越来越广泛。
而无刷直流电机作为一种高效、可靠的电机，在许多领域得到了广泛的应用。
无刷直流电机的调速与控制技术是保证电机运行稳定性和提高其性能的重要一环。
一、无刷直流电机的工作原理无刷直流电机是一种基于电磁感应原理工作的电动机。
其核心部件是电机转子上的永磁体，通过感应电流产生的磁场与定子线圈产生的磁场相互作用，从而实现电机的运转。
相比于传统的有刷直流电机，无刷直流电机省去了电刷与换向器件，因此具有更高的效率和更长的寿命。
二、无刷直流电机的调速方法无刷直流电机的调速方法主要包括电压控制调速和电流控制调速两种。
1. 电压控制调速电压控制调速是通过改变电压的大小来控制电机的转速。
在实际应用中，最常见的方式是采用PWM (Pulse Width Modulation) 调制技术。
PWM技术通过调整电压的占空比，使得电机在一个固定的周期内以不同的占空比工作，从而实现不同的转速。
这种方法简单易行，但是对于大功率的无刷直流电机，其调速范围较窄。
2. 电流控制调速电流控制调速是通过改变电机定子线圈的电流来控制电机的转速。
常见的控制方法有开环控制和闭环控制。
开环电流控制是在电机定子线圈中加回馈电阻，通过改变反馈电阻的大小来调整电流。
这种方法结构简单，控制参数易调，但是系统稳定性较差，无法适应负载的变化。
闭环电流控制是在开环控制的基础上加入反馈环节，通过传感器测量电机的电流，并与设定的电流进行比较，通过PID控制算法来调整控制器输出的电压，从而控制电机的转速。
这种方法可以提高系统的稳定性和动态响应性能，适用于对转速精度和系统稳定性要求较高的应用。
三、无刷直流电机的控制技术无刷直流电机的控制技术是实现电机调速的重要手段之一。
根据不同的应用场景和需求，可以选择不同的控制方法。
1. 速度控制速度控制是无刷直流电机最基本的控制方式。
通过改变电机的输入提速，可以控制电机的转速。

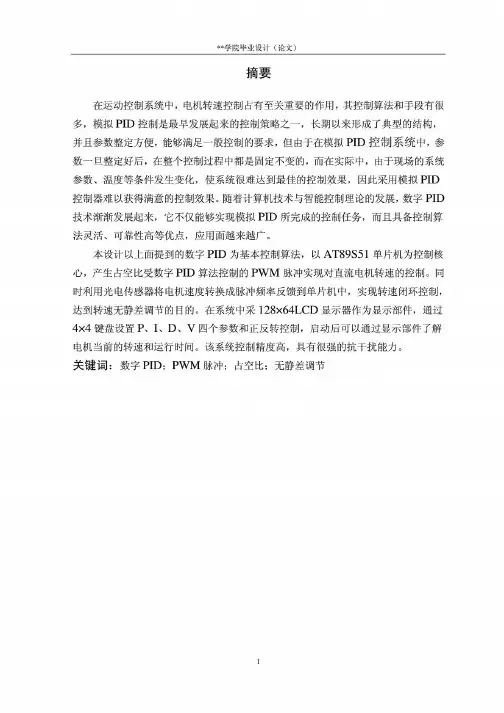

本次设计主要研究的是PID控制技术在运动控制领域中的使用，纵所周知运动控制系统最主要的控制对象是电机，在不同的生产过程中，电机的运行状态要满足生产要求，其中电机速度的控制在占有至关重要的作用，因此本次设计主要是利用PID 控制技术对直流电机转速的控制。
其设计思路为：以AT89S51单片机为控制核心，产生占空比受PID算法控制的PWM脉冲实现对直流电机转速的控制。
同时利用光电传感器将电机速度转换成脉冲频率反馈到单片机中，构成转速闭环控制系统，达到转速无静差调节的目的。
在系统中采128×64LCD显示器作为显示部件，通过4×4键盘设置P、I、D、V四个参数和正反转控制，启动后通过显示部件了解电机当前的转速和运行时间。
因此该系统在硬件方面包括：电源模块、电机驱动模块、控制模块、速度检测模块、人机交互模块。
软件部分采用C语言进行程序设计，其优点为：可移植性强、算法容易实现、修改及调试方便、易读等。
本次设计系统的主要特点：（1）优化的软件算法，智能化的自动控制，误差补偿；（2）使用光电传感器将电机转速转换为脉冲频率，比较精确的反映出电机的转速，从而和设定值进行比较产生偏差，实现比例、积分、微分的控制，达到转速无静差调节的目的；（3）使用光电耦合器将主电路和控制电路利用光隔开，使系统更加安全可靠；（4）128×64LCD显示模块提供一个人机对话界面，并实时显示电机运行速度和运行时间；（5）利用Proteus软件进行系统整体仿真，从而进一步验证电路和程序的正确性，避免不必要的损失；（6）采用数字PID算法，利用软件实现控制，具有更改灵活，节约硬件等优点；（7）系统性能指标：超调量≤8％；调节时间≤4s；转速误差≤±1r/min。
1PID算法及PWM控制技术简介1.1PID算法控制算法是微机化控制系统的一个重要组成部分，整个系统的控制功能主要由控制算法来实现。
目前提出的控制算法有很多。

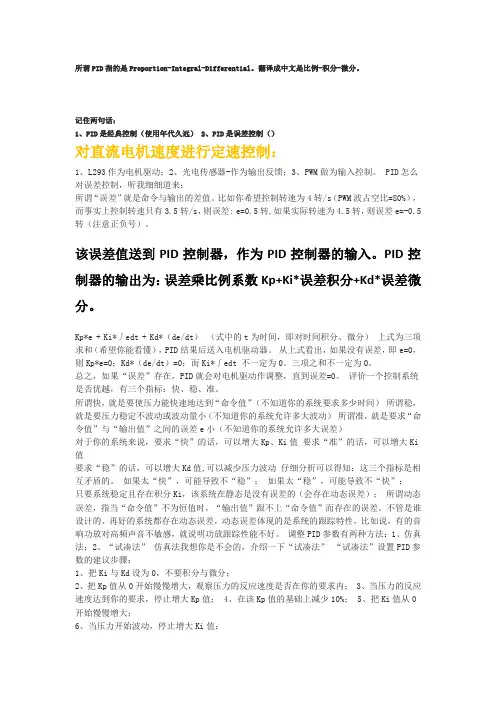

所谓PID指的是Proportion-Integral-Differential。
翻译成中文是比例-积分-微分。
记住两句话：1、PID是经典控制（使用年代久远）2、PID是误差控制（）对直流电机速度进行定速控制：1、L293作为电机驱动；2、光电传感器-作为输出反馈；3、PWM做为输入控制。
PID怎么对误差控制，听我细细道来：所谓“误差”就是命令与输出的差值。
比如你希望控制转速为4转/s（PWM波占空比=80%），而事实上控制转速只有3.5转/s，则误差: e=0.5转,如果实际转速为4.5转，则误差e=-0.5转（注意正负号）。
该误差值送到PID控制器，作为PID控制器的输入。
PID控制器的输出为：误差乘比例系数Kp+Ki*误差积分+Kd*误差微分。
Kp*e + Ki*∫edt + Kd*（de/dt）（式中的t为时间，即对时间积分、微分）上式为三项求和（希望你能看懂），PID结果后送入电机驱动器。
从上式看出，如果没有误差，即e=0，则Kp*e=0；Kd*（de/dt）=0；而Ki*∫edt 不一定为0。
三项之和不一定为0。
总之，如果“误差”存在，PID就会对电机驱动作调整，直到误差=0。
评价一个控制系统是否优越，有三个指标：快、稳、准。
所谓快，就是要使压力能快速地达到“命令值”（不知道你的系统要求多少时间）所谓稳，就是要压力稳定不波动或波动量小（不知道你的系统允许多大波动）所谓准，就是要求“命令值”与“输出值”之间的误差e小（不知道你的系统允许多大误差）对于你的系统来说，要求“快”的话，可以增大Kp、Ki值要求“准”的话，可以增大Ki 值要求“稳”的话，可以增大Kd值,可以减少压力波动仔细分析可以得知：这三个指标是相互矛盾的。
如果太“快”，可能导致不“稳”；如果太“稳”，可能导致不“快”；只要系统稳定且存在积分Ki，该系统在静态是没有误差的（会存在动态误差）；所谓动态误差，指当“命令值”不为恒值时，“输出值”跟不上“命令值”而存在的误差。
