模拟监控摄像头的几种分类

监控摄像头的选择与基本参数摄像机镜头的选择摄像机镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像机的整机指标，因此，摄像机镜头的选择是否恰当既关系到系统质量，又关系到工程造价。

镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。

当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。

由此可见，镜头在闭路监控系统中的作用是非常重要的。

工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

１、镜头的分类按外形功能分按尺寸大小分按光圈分按变焦类型分按焦距长矩分球面镜头1” 25mm自动光圈电动变焦长焦距镜头非球面镜头1/2” 3mm手动光圈手动变焦标准镜头针孔镜头1/3” 8.5mm固定光圈固定焦距广角镜头鱼眼镜头2/3” 17mm（１）以镜头安装分类: 所有的摄象机镜头均是螺纹口的，ＣＣＤ摄象机的镜头安装有两种工业标准，即Ｃ安装座和ＣＳ安装座。

两者螺纹部分相同，但两者从镜头到感光表面的距离不同。

Ｃ安装座：从镜头安装基准面到焦点的距离是17.526mm。

ＣＳ安装座：特种Ｃ安装，此时应将摄象机前部的垫圈取下再安装镜头。

其镜头安装基准面到焦点的距离是12.5mm。

如果要将一个Ｃ安装座镜头安装到一个ＣＳ安装座摄象机上时，则需要使用镜头转换器。

（２）以摄象机镜头规格分类: 摄象机镜头规格应视摄象机的ＣＣＤ尺寸而定，两者应相对应。

即摄象机的ＣＣＤ靶面大小为１／２英寸时，镜头应选１／２英寸。

监控摄像头接线方法
监控摄像头接线方法主要分为两种：模拟摄像头接线方法和网络摄像头接线方法。

1. 模拟摄像头接线方法：
a. 主要是通过BNC接口将摄像头与监控设备连接，BNC接口呈圆柱形，摄像头与监控设备之间可以使用BNC头至BNC头的同轴电缆连接。

b. 在摄像头和监控设备之间也可以使用BNC头至RCA头的同轴电缆连接，其中RCA头可插入监视器或电视机的RCA视频输入接口。

c. 模拟摄像头还需要一个独立的电源供电，一般使用直流电源适配器将摄像头与电源连接。

2. 网络摄像头接线方法：
a. 网络摄像头通过网络进行视频数据传输，需要将摄像头与路由器或交换机相连，并通过网线进行连接。

b. 一般情况下，网络摄像头使用RJ45接口，可以使用网线直接与路由器或交换机连接。

c. 网络摄像头可以通过有线连接或无线连接的方式与网络相连，如果使用无线连接，可以通过WiFi模块与路由器进行连接。

无论是模拟摄像头还是网络摄像头，接线时需要注意正确连接接口，并保证电源供电的正常运行。

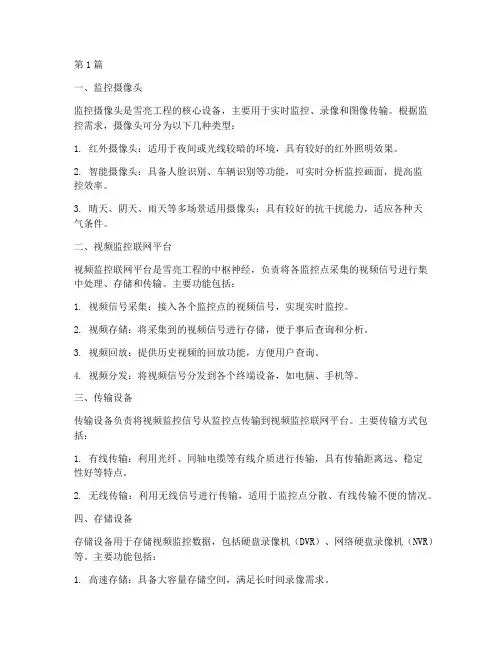

第1篇一、监控摄像头监控摄像头是雪亮工程的核心设备，主要用于实时监控、录像和图像传输。

根据监控需求，摄像头可分为以下几种类型：1. 红外摄像头：适用于夜间或光线较暗的环境，具有较好的红外照明效果。

2. 智能摄像头：具备人脸识别、车辆识别等功能，可实时分析监控画面，提高监控效率。

3. 晴天、阴天、雨天等多场景适用摄像头：具有较好的抗干扰能力，适应各种天气条件。

二、视频监控联网平台视频监控联网平台是雪亮工程的中枢神经，负责将各监控点采集的视频信号进行集中处理、存储和传输。

主要功能包括：1. 视频信号采集：接入各个监控点的视频信号，实现实时监控。

2. 视频存储：将采集到的视频信号进行存储，便于事后查询和分析。

3. 视频回放：提供历史视频的回放功能，方便用户查询。

4. 视频分发：将视频信号分发到各个终端设备，如电脑、手机等。

三、传输设备传输设备负责将视频监控信号从监控点传输到视频监控联网平台。

主要传输方式包括：1. 有线传输：利用光纤、同轴电缆等有线介质进行传输，具有传输距离远、稳定性好等特点。

2. 无线传输：利用无线信号进行传输，适用于监控点分散、有线传输不便的情况。

四、存储设备存储设备用于存储视频监控数据，包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。

主要功能包括：1. 高速存储：具备大容量存储空间，满足长时间录像需求。

2. 数据备份：定期对视频数据进行备份，确保数据安全。

3. 智能检索：提供快速、准确的视频检索功能，提高用户查询效率。

五、其他设备1. 电源设备：为监控设备和传输设备提供稳定、可靠的电源供应。

2. 接口设备：用于连接各类监控设备和传输设备，如视频分配器、交换机等。

3. 安防设备：包括门禁、报警、巡更等，与视频监控系统集成，实现综合安防。

总之，雪亮工程施工设备在确保项目顺利实施、发挥监控作用方面具有重要意义。

选择优质的设备，有助于提高监控效果，保障人民生命财产安全。

第2篇一、监控摄像头监控摄像头是雪亮工程的核心设备之一，主要负责实时采集和传输视频画面。

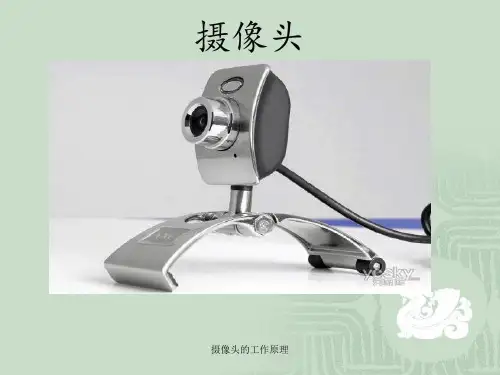

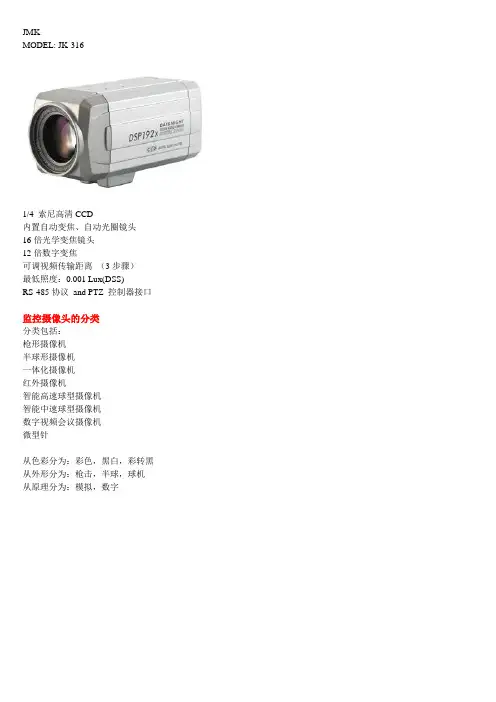

JMKMODEL: JK-3161/4 索尼高清CCD内置自动变焦、自动光圈镜头16倍光学变焦镜头12倍数字变焦可调视频传输距离（3步骤）最低照度：0.001 Lux(DSS)RS-485协议and PTZ 控制器接口监控摄像头的分类分类包括：枪形摄像机半球形摄像机一体化摄像机红外摄像机智能高速球型摄像机智能中速球型摄像机数字视频会议摄像机微型针从色彩分为：彩色，黑白，彩转黑从外形分为：枪击，半球，球机从原理分为：模拟，数字摄像头工作原理摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。

注1：图像传感器(SENSOR)是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。

光电二极管受到光照射时，就会产生电荷。

注2：数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。

DSP结构框架:1. ISP(image signal processor)(镜像信号处理器)2. JPEG encoder(JPEG图像解码器)3. USB device controller(USB设备控制器)摄像头的构成主要包括主控芯片、感光芯片、镜头和电源。

好的电源也是保证摄像头工作的一个方面。

摄像头镜头：五玻镜头是主流这个问题对于大多数人来说已经不算问题了，笔者提出来也只是仅对小白而言。

简单的说镜头是由透镜组成，摄像头的镜头一般是由玻璃镜片或者塑料镜片组成的。

玻璃镜头能获得比塑料镜头更清晰的影像。

这是因为光线穿过普通玻璃镜片通常只有5%～9%的光损失，而塑料镜片的光损失高达11%～20%。

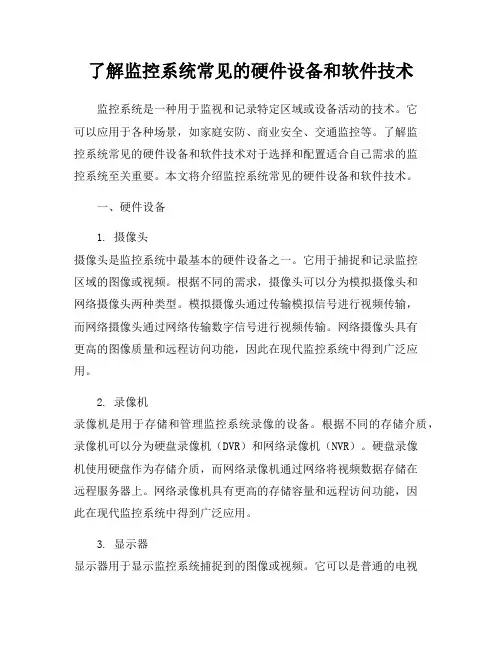

了解监控系统常见的硬件设备和软件技术监控系统是一种用于监视和记录特定区域或设备活动的技术。

它可以应用于各种场景，如家庭安防、商业安全、交通监控等。

了解监控系统常见的硬件设备和软件技术对于选择和配置适合自己需求的监控系统至关重要。

本文将介绍监控系统常见的硬件设备和软件技术。

一、硬件设备1. 摄像头摄像头是监控系统中最基本的硬件设备之一。

它用于捕捉和记录监控区域的图像或视频。

根据不同的需求，摄像头可以分为模拟摄像头和网络摄像头两种类型。

模拟摄像头通过传输模拟信号进行视频传输，而网络摄像头通过网络传输数字信号进行视频传输。

网络摄像头具有更高的图像质量和远程访问功能，因此在现代监控系统中得到广泛应用。

2. 录像机录像机是用于存储和管理监控系统录像的设备。

根据不同的存储介质，录像机可以分为硬盘录像机（DVR）和网络录像机（NVR）。

硬盘录像机使用硬盘作为存储介质，而网络录像机通过网络将视频数据存储在远程服务器上。

网络录像机具有更高的存储容量和远程访问功能，因此在现代监控系统中得到广泛应用。

3. 显示器显示器用于显示监控系统捕捉到的图像或视频。

它可以是普通的电视屏幕或专用的监控显示器。

显示器的大小和分辨率应根据监控系统的需求来选择，以确保能够清晰地显示监控区域的细节。

4. 网络设备网络设备是连接监控系统各个硬件设备的关键组成部分。

它包括路由器、交换机和网络线缆等。

这些设备用于建立监控系统的局域网，以便各个设备之间可以进行数据传输和通信。

二、软件技术1. 视频编码技术视频编码技术用于将摄像头捕捉到的视频数据进行压缩和编码，以减少存储和传输所需的带宽和存储空间。

常见的视频编码技术包括H.264、H.265和MJPEG等。

H.264是目前应用最广泛的视频编码标准，它具有较高的压缩比和良好的图像质量。

2. 远程访问技术远程访问技术允许用户通过互联网远程访问和管理监控系统。

用户可以通过手机、平板电脑或电脑等设备实时查看监控画面、回放录像和进行设置。

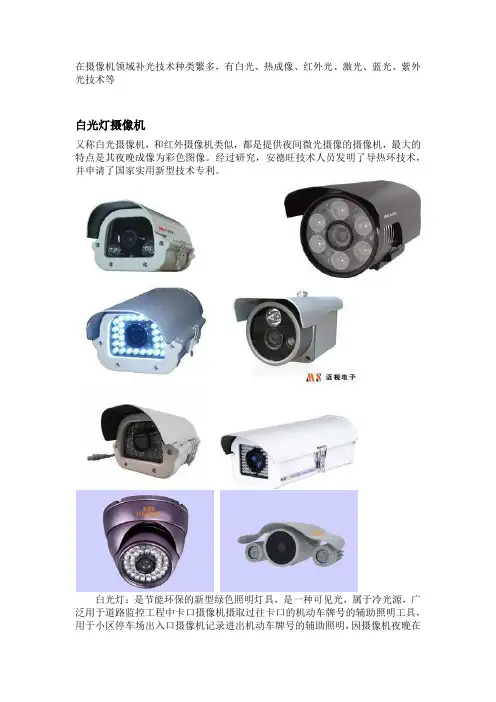

在摄像机领域补光技术种类繁多，有白光、热成像、红外光、激光、蓝光、紫外光技术等白光灯摄像机又称白光摄像机，和红外摄像机类似，都是提供夜间微光摄像的摄像机，最大的特点是其夜晚成像为彩色图像。

经过研究，安德旺技术人员发明了导热环技术，并申请了国家实用新型技术专利。

白光灯：是节能环保的新型绿色照明灯具，是一种可见光，属于冷光源，广泛用于道路监控工程中卡口摄像机摄取过往卡口的机动车牌号的辅助照明工具，用于小区停车场出入口摄像机记录进出机动车牌号的辅助照明，因摄像机夜晚在白光灯的辅助照明情况下，摄取的图像是彩色的，所以也可以用于企事业单位大门口摄像机的辅助照明，特别适合同单彩摄像机配套使用。

白光灯与摄像机、镜头在搭配：要求选用低照度黑白、彩色或彩转黑摄像机，选择廉价的摄像机，有效距离将受到一定影响。

还应注意镜头的选用，要求选用自动光圈镜头，镜头的F值越大越好，CCD越大越好，选用1/2"的镜头要比使用1/3"的效果好，选用1/3"的镜头要比使用1/4"效果好。

不同档次的摄像机、镜头之间的匹配，对于同一盏白光灯发出的光线感应度相差许多倍，可视距离也相差很多。

适用场合：一般来讲，夜间监控范围在20米以内的，选用白光灯是不错的选择。

不足：摄像机隐蔽性较差，目前白光摄像机的感光度不是很灵活，容易出现闪灯现象。

产品特性白光摄像机独有的产品特性，使其他摄像机无法比拟和超越。

下面是低温白光摄像机和低温红外摄像机的效果对比：白天不偏色因为白光是可见光，所以使用的是红外截止的水晶滤光片，当然没有感红外滤光片的带来的红外线干扰，也就没有白天户外偏色的问题。

所以色彩更纯正，画面更逼真。

夜视全彩色因为白光是可见光，所以看到的景物和白天没有太大的差别，可以提供更多信息量，有利于调查取证。

绿色照明，节能环保。

大功率白光LED作为一种新型的绿色照明光源已经是全球共识，它具有节能，长寿等众多优点，很多国家都在大力推广，是未来照明的发展趋势。

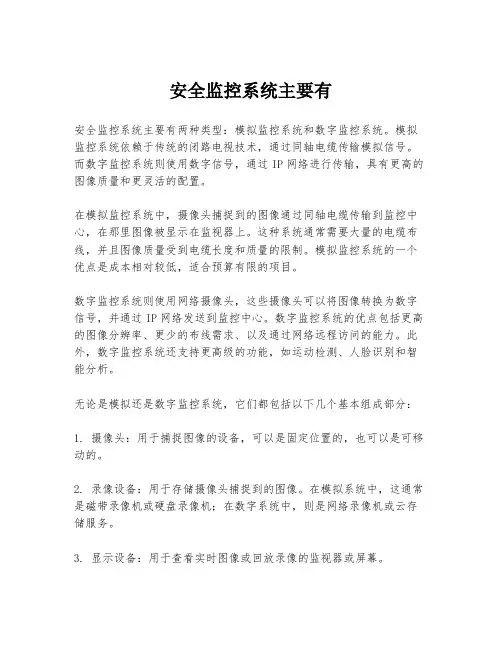

安全监控系统主要有安全监控系统主要有两种类型：模拟监控系统和数字监控系统。

模拟监控系统依赖于传统的闭路电视技术，通过同轴电缆传输模拟信号。

而数字监控系统则使用数字信号，通过IP网络进行传输，具有更高的图像质量和更灵活的配置。

在模拟监控系统中，摄像头捕捉到的图像通过同轴电缆传输到监控中心，在那里图像被显示在监视器上。

这种系统通常需要大量的电缆布线，并且图像质量受到电缆长度和质量的限制。

模拟监控系统的一个优点是成本相对较低，适合预算有限的项目。

数字监控系统则使用网络摄像头，这些摄像头可以将图像转换为数字信号，并通过IP网络发送到监控中心。

数字监控系统的优点包括更高的图像分辨率、更少的布线需求、以及通过网络远程访问的能力。

此外，数字监控系统还支持更高级的功能，如运动检测、人脸识别和智能分析。

无论是模拟还是数字监控系统，它们都包括以下几个基本组成部分：1. 摄像头：用于捕捉图像的设备，可以是固定位置的，也可以是可移动的。

2. 录像设备：用于存储摄像头捕捉到的图像。

在模拟系统中，这通常是磁带录像机或硬盘录像机；在数字系统中，则是网络录像机或云存储服务。

3. 显示设备：用于查看实时图像或回放录像的监视器或屏幕。

4. 控制设备：用于操作摄像头、调整图像设置和控制录像设备的设备，如键盘、鼠标或移动应用。

5. 传输介质：在模拟系统中是同轴电缆，在数字系统中是IP网络。

6. 安全措施：包括密码保护、用户权限管理和数据加密，以确保监控系统的安全。

随着技术的发展，安全监控系统也在不断进步，例如通过集成人工智能技术来提高监控效率和准确性。

这些系统可以自动分析图像，识别异常行为或潜在威胁，并及时通知相关人员。

此外，随着物联网(IoT)技术的应用，安全监控系统正变得更加智能和互联，能够与其他智能家居或企业安全系统协同工作，提供更全面的安全保障。

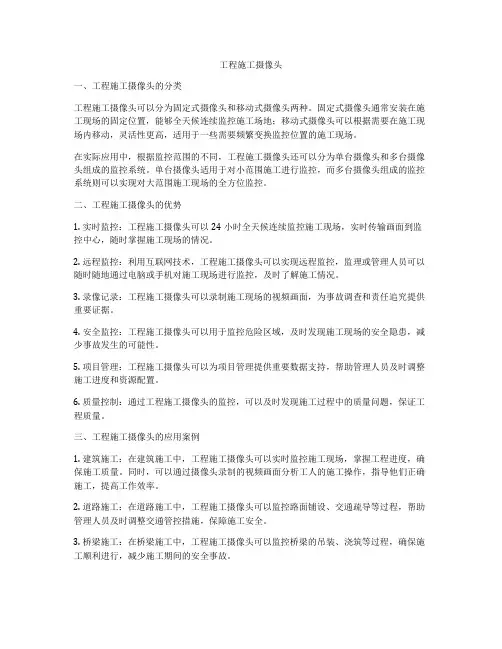

工程施工摄像头一、工程施工摄像头的分类工程施工摄像头可以分为固定式摄像头和移动式摄像头两种。

固定式摄像头通常安装在施工现场的固定位置，能够全天候连续监控施工场地；移动式摄像头可以根据需要在施工现场内移动，灵活性更高，适用于一些需要频繁变换监控位置的施工现场。

在实际应用中，根据监控范围的不同，工程施工摄像头还可以分为单台摄像头和多台摄像头组成的监控系统。

单台摄像头适用于对小范围施工进行监控，而多台摄像头组成的监控系统则可以实现对大范围施工现场的全方位监控。

二、工程施工摄像头的优势1. 实时监控：工程施工摄像头可以24小时全天候连续监控施工现场，实时传输画面到监控中心，随时掌握施工现场的情况。

2. 远程监控：利用互联网技术，工程施工摄像头可以实现远程监控，监理或管理人员可以随时随地通过电脑或手机对施工现场进行监控，及时了解施工情况。

3. 录像记录：工程施工摄像头可以录制施工现场的视频画面，为事故调查和责任追究提供重要证据。

4. 安全监控：工程施工摄像头可以用于监控危险区域，及时发现施工现场的安全隐患，减少事故发生的可能性。

5. 项目管理：工程施工摄像头可以为项目管理提供重要数据支持，帮助管理人员及时调整施工进度和资源配置。

6. 质量控制：通过工程施工摄像头的监控，可以及时发现施工过程中的质量问题，保证工程质量。

三、工程施工摄像头的应用案例1. 建筑施工：在建筑施工中，工程施工摄像头可以实时监控施工现场，掌握工程进度，确保施工质量。

同时，可以通过摄像头录制的视频画面分析工人的施工操作，指导他们正确施工，提高工作效率。

2. 道路施工：在道路施工中，工程施工摄像头可以监控路面铺设、交通疏导等过程，帮助管理人员及时调整交通管控措施，保障施工安全。

3. 桥梁施工：在桥梁施工中，工程施工摄像头可以监控桥梁的吊装、浇筑等过程，确保施工顺利进行，减少施工期间的安全事故。

4. 隧道施工：在隧道施工中，由于施工环境复杂，需要对隧道内部进行实时监控，工程施工摄像头可以做到这一点，为施工人员提供安全保障。

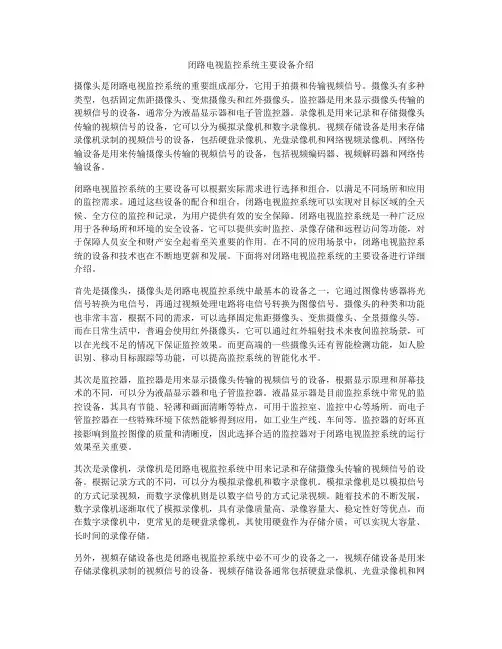

闭路电视监控系统主要设备介绍摄像头是闭路电视监控系统的重要组成部分，它用于拍摄和传输视频信号。

摄像头有多种类型，包括固定焦距摄像头、变焦摄像头和红外摄像头。

监控器是用来显示摄像头传输的视频信号的设备，通常分为液晶显示器和电子管监控器。

录像机是用来记录和存储摄像头传输的视频信号的设备，它可以分为模拟录像机和数字录像机。

视频存储设备是用来存储录像机录制的视频信号的设备，包括硬盘录像机、光盘录像机和网络视频录像机。

网络传输设备是用来传输摄像头传输的视频信号的设备，包括视频编码器、视频解码器和网络传输设备。

闭路电视监控系统的主要设备可以根据实际需求进行选择和组合，以满足不同场所和应用的监控需求。

通过这些设备的配合和组合，闭路电视监控系统可以实现对目标区域的全天候、全方位的监控和记录，为用户提供有效的安全保障。

闭路电视监控系统是一种广泛应用于各种场所和环境的安全设备，它可以提供实时监控、录像存储和远程访问等功能，对于保障人员安全和财产安全起着至关重要的作用。

在不同的应用场景中，闭路电视监控系统的设备和技术也在不断地更新和发展。

下面将对闭路电视监控系统的主要设备进行详细介绍。

首先是摄像头，摄像头是闭路电视监控系统中最基本的设备之一，它通过图像传感器将光信号转换为电信号，再通过视频处理电路将电信号转换为图像信号。

摄像头的种类和功能也非常丰富，根据不同的需求，可以选择固定焦距摄像头、变焦摄像头、全景摄像头等。

而在日常生活中，普遍会使用红外摄像头，它可以通过红外辐射技术来夜间监控场景，可以在光线不足的情况下保证监控效果。

而更高端的一些摄像头还有智能检测功能，如人脸识别、移动目标跟踪等功能，可以提高监控系统的智能化水平。

其次是监控器，监控器是用来显示摄像头传输的视频信号的设备，根据显示原理和屏幕技术的不同，可以分为液晶显示器和电子管监控器。

液晶显示器是目前监控系统中常见的监控设备，其具有节能、轻薄和画面清晰等特点，可用于监控室、监控中心等场所。
