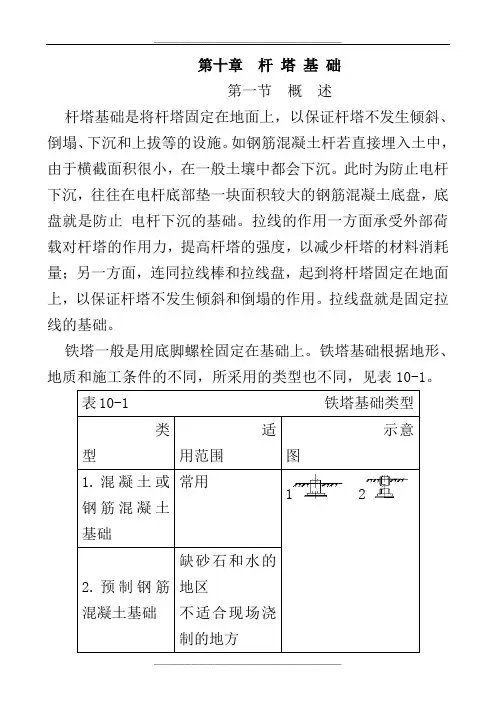

第十章杆塔基础第一节概述杆塔基础是将杆塔固定在地面上，以保证杆塔不发生倾斜、倒塌、下沉和上拔等的设施。
如钢筋混凝土杆若直接埋入土中，由于横截面积很小，在一般土壤中都会下沉。
此时为防止电杆下沉，往往在电杆底部垫一块面积较大的钢筋混凝土底盘，底盘就是防止电杆下沉的基础。
拉线的作用一方面承受外部荷载对杆塔的作用力，提高杆塔的强度，以减少杆塔的材料消耗量；另一方面，连同拉线棒和拉线盘，起到将杆塔固定在地面上，以保证杆塔不发生倾斜和倒塌的作用。
拉线盘就是固定拉线的基础。
铁塔一般是用底脚螺栓固定在基础上。
铁塔基础根据地形、地质和施工条件的不同，所采用的类型也不同，见表10-1。
表10-1 铁塔基础类型类型适用范围示意图1.混凝土或钢筋混凝土基础常用122.预制钢筋混凝土基础缺砂石和水的地区不适合现场浇制的地方3.金属基础运输困难的地区，对腐蚀性强的土质应加防腐措施或不用3454.浇注式基础跨河流冲刷的深基础或爆破成型的短桩基础5.岩石基础山区岩石地区一、杆塔基础的分类（一）按基础受力情况分类按基础受力情况的不同，杆塔基础可分上拔、下压类基础和倾覆类基础两类。
1.上拔、下压类基础。
此类基础主要承受的荷载为上拔力或下压力，兼受较小的水平力。
属于此类基础的杆塔如图10-1所示的带拉线电杆基础和分开式铁塔基础等。
2.倾覆类基础。
此类基础主要承受倾覆力矩，属于此类基础的杆塔如图10-2所示的无拉线单杆基础、整体式铁塔基础和宽身铁塔的联合基础等。
图10-1上拔、下压类杆塔基础（二）按照基础的材料和施工方法分类按照基础的材料和施工方法的不同，杆塔基础可分为预制钢筋混凝土基础、现浇钢筋混凝土基础、桩基础和岩石基础等。
预制基础的混凝土强度等级不应低于C20，现浇基础的混凝土不宜低于C15，基础垫层的混凝土不应低于C10。
岩石基础的地基应逐基鉴定。
二、基础设计的基本要求1.基础型式的选择，应结合线路沿线地质、施工条件和杆塔型式等的特点综合考虑。
