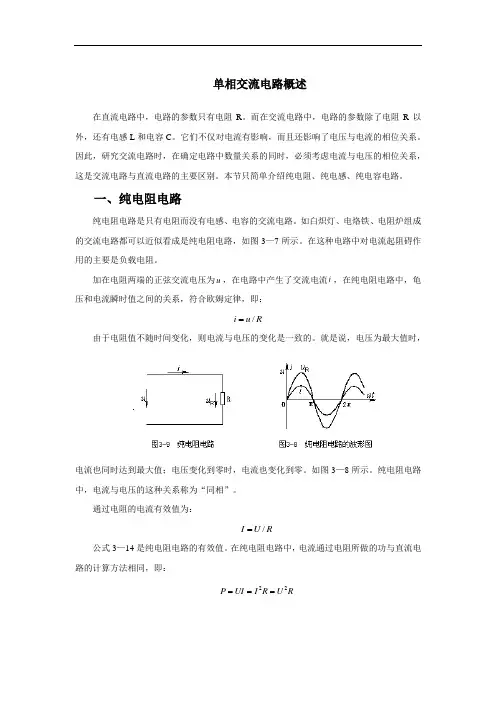

单相交流电路概述在直流电路中，电路的参数只有电阻R 。
而在交流电路中，电路的参数除了电阻R 以外，还有电感L 和电容C 。
它们不仅对电流有影响，而且还影响了电压与电流的相位关系。
因此，研究交流电路时，在确定电路中数量关系的同时，必须考虑电流与电压的相位关系，这是交流电路与直流电路的主要区别。
本节只简单介绍纯电阻、纯电感、纯电容电路。
一、纯电阻电路纯电阻电路是只有电阻而没有电感、电容的交流电路。
如白炽灯、电烙铁、电阻炉组成的交流电路都可以近似看成是纯电阻电路，如图3—7所示。
在这种电路中对电流起阻碍作用的主要是负载电阻。
加在电阻两端的正弦交流电压为u ，在电路中产生了交流电流i ，在纯电阻电路中，龟压和电流瞬时值之间的关系，符合欧姆定律，即：/i u R =由于电阻值不随时间变化，则电流与电压的变化是一致的。
就是说，电压为最大值时，电流也同时达到最大值；电压变化到零时，电流也变化到零。
如图3—8所示。
纯电阻电路中，电流与电压的这种关系称为“同相”。
通过电阻的电流有效值为：/I U R =公式3—14是纯电阻电路的有效值。
在纯电阻电路中，电流通过电阻所做的功与直流电路的计算方法相同，即：22P UI I R U R ===二、纯电感电路纯电感电路是只有电感而没有电阻和电容的电路。
如由电匪很小的电感线圈组成的交流电路，都可近似看成是纯电感电路，如图3—9所示。
在如图3—9所示的纯电感电路中；如果线圈两端加上正弦交流电压，则通过线圈的电流i 也要按正弦规律变化。
由于线圈中电流发生变化，在线圈中就产生自感电动势，它必然阻碍线圈电流变化。
经过理论分析证明，由于线圈中自感电动势的存在，使电流达到最大值的时间，要比电压滞后90︒，即四分之一周期。
也就是说，在纯电感电路中，虽然电压和电流都按正弦规律变化，但两者不是同相的，如图3—10所示，正弦电流比线圈两端正弦电压滞后90︒，或者说，电压超前电流90︒。
理论证明，纯电感电路中线圈端电压的有效值U ，与线圈通过电流的有效值之间的关系是：L //I U L U X ω==L ω是电感线圈对角频率为叫的交流电所呈现的阻力，称为感抗，用L X 表示，即： L 2X L fL ωπ==式中 L X ——感抗(Ω)；f ——频率(Hz)；L ——电感(H)。

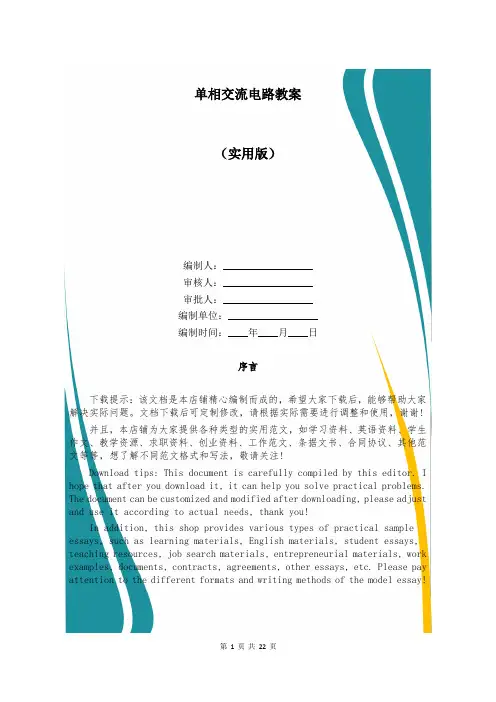

单相交流电路教案（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如学习资料、英语资料、学生作文、教学资源、求职资料、创业资料、工作范文、条据文书、合同协议、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides various types of practical sample essays, such as learning materials, English materials, student essays, teaching resources, job search materials, entrepreneurial materials, work examples, documents, contracts, agreements, other essays, etc. Please pay attention to the different formats and writing methods of the model essay!单相交流电路教案单相交流电路教案5篇单相交流电电路中只具有单一的交流电压，在电路中产生的电流，电压都以一定的频率随时间变化。
单相交流电路（9学时）
重点掌握电阻、电容、电感加正弦交流电的各物理关系式。
掌握单相交流电路的分析方法；三角形的概念，功率因数提高的概念以及相量图的分析方法，掌握串联谐振的基本概念。
3—1 正弦交流电与正弦量的表示法（2学时）
教学目的：1.掌握正弦交流电的三要素、相位差；
2.掌握正弦交流电的表示方法。
教学重点：掌握正弦交流电的三要素、相位差及正弦交流电的相量表示方法。
教学难点：正弦交流电的相量表示方法。
教学方法：课堂讲授
教学过程：

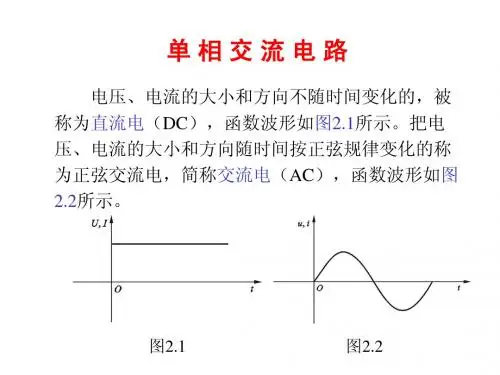

一、回顾直流量的特点，比较直流量和正弦交流量的区别。

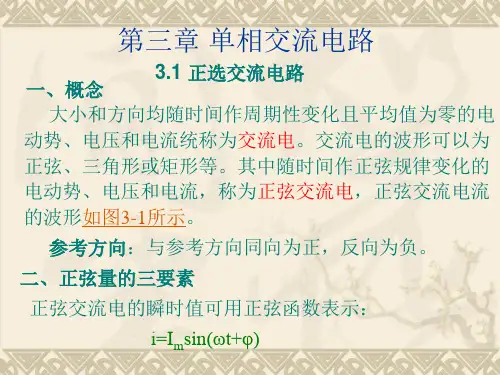

二、正弦量的三要素
波形图
1.最大值与有效值I
推导最大值与有效值的关系，得出：
因此，正弦量又可表示成：
2.频率f与周期T
, 我国的工频为50Hz 。
角频率与频率和周期的关系：
3.初相位
1.相位差
设，
，即等于初相位之差。
若，说明u超前i；，说明u滞后i。
注意：相位差是指两个同频率正弦量之间相位差。
结论：三要素已知，可以唯一地确定一个正弦量；换句话，要完整表示一个正弦量，须知道三要素。
三、正弦交流电的相量表示
1.复数表示法：代数形式、三角形式和指数形式
举例：已知复数的代数形式为：，求它的指数形式。
2.复数的运算：
加减运算：
乘除运算：
3.正弦量的相量表示法：相量的指数表示法和相量图。
相量图
举例：已知，，求u、i的相量形式和相量图。
解：
作业：
书后习题3 - 1 、3 – 2。
3—2 单一元件的交流电路（2学时）
教学目的：1.掌握纯电阻交流电路中电流和电压的关系、功率；
2.掌握纯电感交流电路中电流和电压的关系、功率；
3.掌握纯电容交流电路中电流和电压的关系、功率。
教学重点：纯电感、纯电容交流电路中电流和电压的关系、功率关系。
教学难点：纯电感、纯电容交流电路中电流和电压的关系。
教学方法：课堂讲授
教学过程：
课前提问：正弦量的三要素？
请学生上黑板做题：
已知，，试写出它们的相量形式、画出它们的相量图和波形图。
教学内容：
一、纯电阻电路
1．电流和电压的关系：
1）三角函数表示
则
2）波形图
3）相量表示
有效值关系：U R = RI
相位关系：u , i 同相
相量关系：
2．功率关系
1）瞬时功率
2）平均功率
二、纯电感电路
1.电流和电压的关系：
1)三角函数表示
设
2) 波形图
2)相量表示
，
有效值关系：U= L I
相位关系：u 超前i 90°
2．感抗
，单位：欧姆。
感抗值与频率成正比。
3．功率关系
1）瞬时功率
2）平均有功功率
3）无功功率
三、纯电容电路
1.电流和电压的关系：1）三角函数表示
2）波形图
3）相量表示
，
有效值关系：I= C U
相位关系：i 超前u
90°
2．容抗
容抗的值与频率成反比。
3．功率关系
1）瞬时功率
2）平均有功功率
4）无功功率
举例：书中例题3 – 3。
对上述三种电路列表总结，特别强调电流和电压的相位关系及功率关系。
作业：
书后习题3 - 4 、3 – 6。
3—3 复阻抗、复导纳及其等效变换（2学时）
教学目的：1.掌握R、L、C串联电路复阻抗、电流和电压的特点；
2.掌握R、L、C并联电路复导纳、电流和电压的特点；
3.掌握复阻抗的串联、复导纳的并联及复阻抗和复导纳的等效变换。
教学重点：R、L、C串联电路中电流和电压的关系。
教学难点：复导纳的并联。
教学方法：课堂讲授
教学过程：
回顾纯电阻、纯电感、纯电容交流电路中电流和电压的关系、功率关系。
教学内容：
一、基尔霍夫定律的相量形式
，
电路元件的相量关系
二、R、L、C串联电路及复阻抗
1.复阻抗及阻抗三角形
式中复阻抗
阻抗三角形：
举例：书中例题3 – 4。
2.R、L、C串联电路中电压三角形关系
从电压电流的相量关系图可看出：
电压三角形
相量图
由U、和组成电压三角形，其中
举例：书中例题3 – 5。
三、R、L、C并联电路及复导纳
1.复导纳
2.R、L、C并联电路及电流三角形、导纳三角形。
四、复阻抗的串并联电路
1.复阻抗的串联
举例：书中例题3 – 6。
2.复导纳的并联
举例：书中例题3 – 7、3 – 8。
五、复阻抗和复导纳的等效变换
一般情况G ≠ 1/R B ≠ 1/X
作业：
课后习题3 - 8 、3 – 10、3 – 13、3 – 16。
3—4 正弦交流电路的功率及功率因数的提高（2学时）
教学目的：1.掌握正弦交流电路的有功功率、无功功率、视在功率和复功率；
2.掌握提高功率因数的意义和方法。
教学重点：正弦交流电路的功率三角形关系和功率因数的提高。
教学难点：正弦交流电路的复功率。
教学方法：课堂讲授
教学过程：
课前提问：R、L、C串并联电路中电流和电压的关系。
教学内容：
一、正弦交流电路的功率
1.有功功率
单位：瓦（W）。
2.无功功率
，单位：乏（var）
3.视在功率
，单位：伏安（VA）
举例：书中例题3 – 10。
4.复功率和功率三角形关系
单位：伏安（VA）
正弦交流电路中的P、Q及S组成一个直角三角形。
功率三角形
复功率具有守恒性，既有
举例：书中例题3 – 11。
二、功率因数的提高
1.功率因数的实质
由上式可知，越大，越小，无功功率所占比例较大，而有功功率所占比例较小；越小，越大，无功功率所占比例较小，而有功功率所占比例较大。
2.提高功率因数的意义
功率因数低带来的问题：
(1) 设备不能充分利用.
(2) 当输出相同的有功功率时，线路上电流大I=P/(U cos j)，线路压降损耗大。
3.提高功率因数的方法
解决办法：改进自身设备；并联电容，提高功率因数。
分析：
并C前
并C后
由于和相位相反，故总电流有效值变小，功率因数角也将变小，即功率因数将变大。
补偿容量的确定：
举例：书中例题3 – 21。
作业：
课后习题3 - 18。
3—5 正弦交流电路的计算（1学时）
教学目的：通过习题课巩固正弦交流电路的电流、电压和功率的计算。
教学重点：正弦交流电路的串并联和功率的计算。
教学难点：复杂正弦交流电路的计算。
教学方法：课堂讲授，学生练习。
教学过程：
习题讲解
计算步骤：
①画相量运算电路R , L , C→复阻抗
i , u →
②列相量代数方程
③解方程
实验：
实验四日光灯及功率因数的提高（2学时）
主要目的：通过安装日光灯电路、学会和掌握按线方法、学会交流仪表的使用。
加深对功率因数提高的认识。
