单相交流电路

单相交流电路概述在直流电路中，电路的参数只有电阻R 。

而在交流电路中，电路的参数除了电阻R 以外，还有电感L 和电容C 。

它们不仅对电流有影响，而且还影响了电压与电流的相位关系。

因此，研究交流电路时，在确定电路中数量关系的同时，必须考虑电流与电压的相位关系，这是交流电路与直流电路的主要区别。

本节只简单介绍纯电阻、纯电感、纯电容电路。

一、纯电阻电路纯电阻电路是只有电阻而没有电感、电容的交流电路。

如白炽灯、电烙铁、电阻炉组成的交流电路都可以近似看成是纯电阻电路，如图3—7所示。

在这种电路中对电流起阻碍作用的主要是负载电阻。

加在电阻两端的正弦交流电压为u ，在电路中产生了交流电流i ，在纯电阻电路中，龟压和电流瞬时值之间的关系，符合欧姆定律，即：/i u R =由于电阻值不随时间变化，则电流与电压的变化是一致的。

就是说，电压为最大值时，电流也同时达到最大值；电压变化到零时，电流也变化到零。

如图3—8所示。

纯电阻电路中，电流与电压的这种关系称为“同相”。

通过电阻的电流有效值为：/I U R =公式3—14是纯电阻电路的有效值。

在纯电阻电路中，电流通过电阻所做的功与直流电路的计算方法相同，即：22P UI I R U R ===二、纯电感电路纯电感电路是只有电感而没有电阻和电容的电路。

如由电匪很小的电感线圈组成的交流电路，都可近似看成是纯电感电路，如图3—9所示。

在如图3—9所示的纯电感电路中；如果线圈两端加上正弦交流电压，则通过线圈的电流i 也要按正弦规律变化。

由于线圈中电流发生变化，在线圈中就产生自感电动势，它必然阻碍线圈电流变化。

经过理论分析证明，由于线圈中自感电动势的存在，使电流达到最大值的时间，要比电压滞后90︒，即四分之一周期。

也就是说，在纯电感电路中，虽然电压和电流都按正弦规律变化，但两者不是同相的，如图3—10所示，正弦电流比线圈两端正弦电压滞后90︒，或者说，电压超前电流90︒。

理论证明，纯电感电路中线圈端电压的有效值U ，与线圈通过电流的有效值之间的关系是：L //I U L U X ω==L ω是电感线圈对角频率为叫的交流电所呈现的阻力，称为感抗，用L X 表示，即： L 2X L fL ωπ==式中 L X ——感抗(Ω)；f ——频率(Hz)；L ——电感(H)。

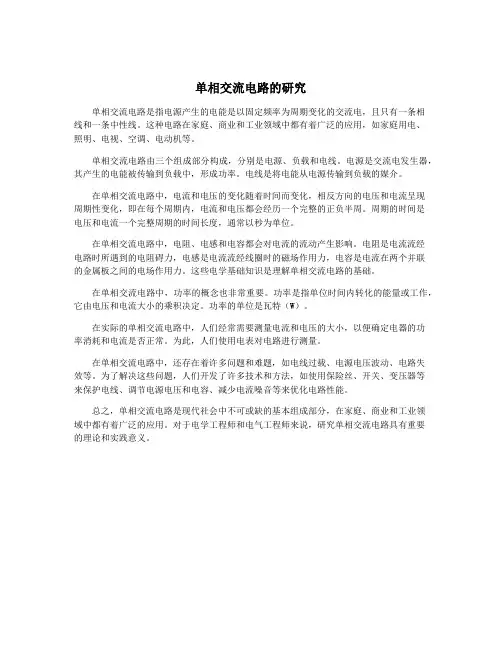

单相交流电路的研究单相交流电路是指电源产生的电能是以固定频率为周期变化的交流电，且只有一条相线和一条中性线。

这种电路在家庭、商业和工业领域中都有着广泛的应用，如家庭用电、照明、电视、空调、电动机等。

单相交流电路由三个组成部分构成，分别是电源、负载和电线。

电源是交流电发生器，其产生的电能被传输到负载中，形成功率。

电线是将电能从电源传输到负载的媒介。

在单相交流电路中，电流和电压的变化随着时间而变化，相反方向的电压和电流呈现周期性变化，即在每个周期内，电流和电压都会经历一个完整的正负半周。

周期的时间是电压和电流一个完整周期的时间长度，通常以秒为单位。

在单相交流电路中，电阻、电感和电容都会对电流的流动产生影响。

电阻是电流流经电路时所遇到的电阻碍力，电感是电流流经线圈时的磁场作用力，电容是电流在两个并联的金属板之间的电场作用力。

这些电学基础知识是理解单相交流电路的基础。

在单相交流电路中，功率的概念也非常重要。

功率是指单位时间内转化的能量或工作，它由电压和电流大小的乘积决定。

功率的单位是瓦特（W）。

在实际的单相交流电路中，人们经常需要测量电流和电压的大小，以便确定电器的功率消耗和电流是否正常。

为此，人们使用电表对电路进行测量。

在单相交流电路中，还存在着许多问题和难题，如电线过载、电源电压波动、电路失效等。

为了解决这些问题，人们开发了许多技术和方法，如使用保险丝、开关、变压器等来保护电线、调节电源电压和电容、减少电流噪音等来优化电路性能。

总之，单相交流电路是现代社会中不可或缺的基本组成部分，在家庭、商业和工业领域中都有着广泛的应用。

对于电学工程师和电气工程师来说，研究单相交流电路具有重要的理论和实践意义。

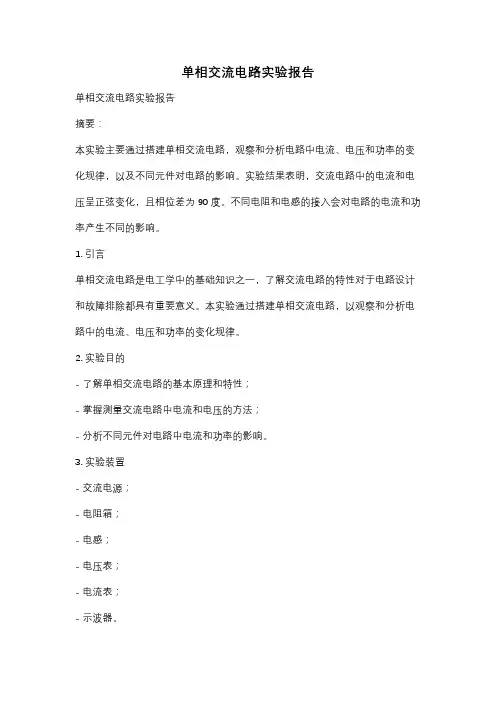

单相交流电路实验报告单相交流电路实验报告摘要：本实验主要通过搭建单相交流电路，观察和分析电路中电流、电压和功率的变化规律，以及不同元件对电路的影响。

实验结果表明，交流电路中的电流和电压呈正弦变化，且相位差为90度。

不同电阻和电感的接入会对电路的电流和功率产生不同的影响。

1. 引言单相交流电路是电工学中的基础知识之一，了解交流电路的特性对于电路设计和故障排除都具有重要意义。

本实验通过搭建单相交流电路，以观察和分析电路中的电流、电压和功率的变化规律。

2. 实验目的- 了解单相交流电路的基本原理和特性；- 掌握测量交流电路中电流和电压的方法；- 分析不同元件对电路中电流和功率的影响。

3. 实验装置- 交流电源；- 电阻箱；- 电感；- 电压表；- 电流表；- 示波器。

4. 实验步骤4.1 搭建基本的单相交流电路，包括电源、电阻和电感。

4.2 调节交流电源的电压，使其保持在合适的范围内。

4.3 使用电压表和电流表分别测量电路中的电压和电流。

4.4 使用示波器观察电路中电压和电流的波形，并记录相关数据。

4.5 更换不同电阻和电感，观察电路中电流和功率的变化。

5. 实验结果与分析在实验过程中，我们观察到电路中的电流和电压均呈正弦变化的波形。

根据实验数据，我们可以计算出电流和电压的频率、幅值和相位差。

实验结果表明，电流和电压之间的相位差约为90度，符合理论的预期。

此外，我们还发现不同电阻和电感的接入会对电路中的电流和功率产生不同的影响。

当电阻增加时，电路中的电流减小，功率也相应减小。

而当电感增加时，电路中的电流增加，功率也相应增加。

这与电阻和电感对电流的阻碍和促进作用相吻合。

6. 结论通过本次实验，我们深入了解了单相交流电路的特性和变化规律。

我们通过测量和分析电流、电压和功率的变化，得出了电流和电压之间相位差为90度的结论，并且验证了电阻和电感对电路中电流和功率的影响。

7. 实验总结本实验通过搭建单相交流电路，观察和分析电路中的电流、电压和功率的变化规律，加深了对交流电路的理解。

单相交流电路有关知识由交流电源、负载、联接导线和开关组成的电路称交流电路。

若交流电源中只有一个交变电动势，则称为单相交流电路。

交流电路的负载一般有电阻，电感线圈、电容器或它们的组合。

通过实验得到：电阻器对交流电流的作用与对直流电流的作用相同。

也就是说交流电流通过电阻器时，会受到阻碍作用称为电阻。

再数学式中，电阻与电流频率无关。

实验也说明了当交流电流通过电感线圈时，线圈中会产生自感电动势以阻止电流的变化，因而有一种阻碍交流电流通过的作用，称为感抗。

其大小与电流频率及线圈电感量成正比。

我们知道直流电是不能通过电容器的，通过实验说明，当交流电流通过电容器时，因极板电场的作用，也产生阻碍电流通过的作用，称作容抗。

综合以上所述，我们不难知道：当交流电流通过具有电阻、电感线圈、电容器的组合电路时，这些元件对电流的阻碍作用，统称为阻抗。

若我们用电流表和电压表来分别测量电路电流和负载端电压时，我们还可以发现：在交流电路中，电压有效值与电流有效值之比等于电路的阻抗。

我们知道，电阻无论在直流电路中，还是在交流电路中都是耗能元件，将电能转换成热能。

我们将电阻在交流电路中所消耗的电动率称为有功功率。

我们又知道，电感线圈和电容器均是储能元件。

电感线圈在有交变电流通过时，会有电磁感应现象，因而与电源进行周期性的电能——磁场能的相互转换。

当电流增大时，将电能转换为磁场能储存起来；当电流减小时，又将储存的磁场能转换成电能释放回电源。

同样，电容器在交流电路中，因不断地进行充、放电，而与电源进行周期性的电能——电场能的相互转换。

当电路中具有电阻、电感、电容的组合时。

电源既要提供电能给电阻转换为热能，又要提供电能与电感进行能量交换。

即电源提供的总功率中，既有有功功率、又有无功率。

我们称电源提供的总功率为视在功率。

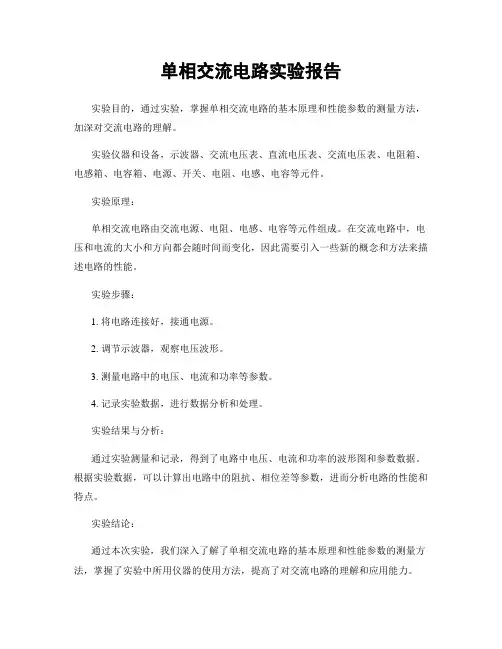

单相交流电路实验报告实验目的，通过实验，掌握单相交流电路的基本原理和性能参数的测量方法，加深对交流电路的理解。

实验仪器和设备，示波器、交流电压表、直流电压表、交流电压表、电阻箱、电感箱、电容箱、电源、开关、电阻、电感、电容等元件。

实验原理：单相交流电路由交流电源、电阻、电感、电容等元件组成。

在交流电路中，电压和电流的大小和方向都会随时间而变化，因此需要引入一些新的概念和方法来描述电路的性能。

实验步骤：1. 将电路连接好，接通电源。

2. 调节示波器，观察电压波形。

3. 测量电路中的电压、电流和功率等参数。

4. 记录实验数据，进行数据分析和处理。

实验结果与分析：通过实验测量和记录，得到了电路中电压、电流和功率的波形图和参数数据。

根据实验数据，可以计算出电路中的阻抗、相位差等参数，进而分析电路的性能和特点。

实验结论：通过本次实验，我们深入了解了单相交流电路的基本原理和性能参数的测量方法，掌握了实验中所用仪器的使用方法，提高了对交流电路的理解和应用能力。

实验中遇到的问题及解决方法：在实验过程中，我们遇到了一些问题，如电路连接不正确、仪器操作不熟练等，但通过仔细检查和及时调整，最终顺利完成了实验。

实验中的收获和体会：通过本次实验，我们不仅学到了理论知识，还提高了动手实验的能力，培养了团队合作精神和解决问题的能力，对电路实验有了更深入的认识和理解。

总结：本次实验使我们对单相交流电路有了更深入的了解，增强了对交流电路理论知识的掌握和实验操作技能，为今后的学习和科研打下了坚实的基础。

实验中的不足和改进意见：在实验中，我们发现了一些不足之处，如实验数据的记录不够详细、数据处理方法不够科学等，希望在今后的实验中能够加以改进，提高实验数据的准确性和可靠性。

通过本次实验，我们不仅学到了理论知识，还提高了动手实验的能力，培养了团队合作精神和解决问题的能力，对电路实验有了更深入的认识和理解。

以上就是本次单相交流电路实验的实验报告，谢谢阅读。

单相交流电路教案（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如学习资料、英语资料、学生作文、教学资源、求职资料、创业资料、工作范文、条据文书、合同协议、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides various types of practical sample essays, such as learning materials, English materials, student essays, teaching resources, job search materials, entrepreneurial materials, work examples, documents, contracts, agreements, other essays, etc. Please pay attention to the different formats and writing methods of the model essay!单相交流电路教案单相交流电路教案5篇单相交流电电路中只具有单一的交流电压，在电路中产生的电流，电压都以一定的频率随时间变化。

单相三相交流电路功率计算公式
单相交流电路功率计算公式：
单相交流电路的功率计算公式为：P = U × I × cosθ
其中，P表示功率，U表示电压，I表示电流，cosθ表示功率因数。

简单来说，功率是电压乘以电流，并乘以功率因数。

功率因数是指电流与电压之间的相位差的余弦值，它衡量了电能变成
有用功的效果。

当电流与电压完全同相时，功率因数为1，表示电能被完
全转化为有用功；当电流与电压完全反相时，功率因数为-1，表示电能完
全耗散而无用功产生；当电流与电压之间存在相位差时，功率因数介于-1
和1之间。

对于纯电阻性负载，功率因数为1，即cosθ=1，电流与电压完全同相，所有的电能都转化为有用功。

对于电感性或电容性负载，功率因数小于1，电流与电压存在相位差，存在无用功的耗散。

三相交流电路功率计算公式：
三相交流电路的功率计算公式为：P = √3 × U × I × cosθ
其中，P表示功率，U表示电压，I表示电流，cosθ表示功率因数，
√3表示根号3，即1.732
对于三相交流电路，因为存在三个相位的电流和电压，所以在计算功
率时需要乘以√3
与单相交流电路类似，功率因数cosθ衡量了电能变成有用功的效果。

当功率因数为1，即cosθ=1时，功率达到最大值，所有电能转化为有用功。

需要注意的是，在实际情况中，单相和三相交流电路的计算公式可能
会有所调整，包括考虑电路的复杂度、功率因素校正等因素。

因此，在具
体应用中，还需要根据实际情况进行适当的调整和计算。

单相交流电路知识讲义什么是单相交流电路单相交流电路是指由单相交流电源供电的电路。

在单相交流电路中，电流和电压的方向是随时间变化的，呈现出正弦波形。

单相交流电路的元件单相交流电路由以下几个根本元件构成：1.电源：单相交流电路的电源一般为交流发电机，它产生的电压呈正弦波形，频率通常为50Hz或60Hz。

2.电阻：电阻是电流通过时产生的阻碍，用来消耗电能。

电阻的阻值单位为欧姆〔Ω〕。

3.电感：电感是由线圈构成的元件，当电流通过时，会产生磁场。

电感的单位为亨利〔H〕。

4.电容：电容是由两个导体之间隔着绝缘介质构成的元件，在电压变化时，能存储电能。

电容的单位为法拉〔F〕。

单相交流电路的根本特性1.相位差：在单相交流电路中，电流和电压的波形是正弦波，它们之间存在一个相位差。

相位差的大小决定了电路中电流和电压之间的关系。

2.电压和电流的大小：在单相交流电路中，电流和电压的大小是通过欧姆定律来计算的。

欧姆定律表示为U=IR，其中U代表电压，I代表电流，R代表电阻的阻值。

3.电能和功率：在单相交流电路中，电能是电压和电流的乘积，表示为P=UI。

功率表示为电能在单位时间内的转化速率，单位为瓦特〔W〕。

单相交流电路中的常见问题1.电阻、电感和电容的串联和并联：在单相交流电路中，电阻、电感和电容可以通过串联和并联的方式连接到电路中。

串联和并联的方式会改变电路中电阻、电感和电容的等效阻抗和等效电容。

2.交流电路的频率：单相交流电路的频率通常为50Hz或60Hz，这是交流发电机产生电压的频率。

频率的不同会影响到电路中电流和电压的波形和大小。

单相交流电路的应用单相交流电路广泛应用于家庭、商业和工业领域。

以下是单相交流电路的一些常见应用：1.家庭用电：家庭中的电灯、电视、冰箱、洗衣机等家电都是通过单相交流电路供电的。

2.商业用电：商场、办公楼中的照明、空调系统、电子设备等都需要通过单相交流电路供电。

3.工业用电：工厂中的机械设备、生产线都需要使用单相交流电路进行供电。

单相交流电路之典型的单相交流电路1.纯电阻电路负载是纯电阻的交流电路称为纯电阻电路，例如，负载为白炽灯、电热器等。

1）电流与电压的关系图2 -20为纯电阻电路的接线图和相量图。

当电阻上流过电流i=Imsinωt时，电阻R的端电压为U=Imsinωt=Umsinωt式中Um=ImR等式两边同除√2，得U=IR根据上述结论可知：（1)电流与电压同相。

（2电流频率与电压频率相同。

（3电流与电压关系符合欧姆定律。

2）纯电阻电路的功率在纯电阻电路中，电流、电压都是随时间变化的，由功率与电压、电流的关系可知，功率也是随时间变化的。

瞬时功率等于电压瞬时值u与电流瞬时值i的乘积，即p =ui根据公式，把同一瞬间的电压值与电流值逐点相乘，就可画出如图2-21所示的瞬时功率曲线。

在前半周内，电压、电流均为正值，所以瞬时功率为正值;在后半周内，电压、电流均为负值，但相乘之后仍为正，所以瞬时功率为正值。

由以上结论可知，不论电流方向如何，电阻总要消耗功率。

在瞬时功率曲线上一个周期内的平均值叫做平均功率。

因为这个功率是电阻消耗掉的，所以也叫有功功率，用P 表示，单位为瓦（W）。

经数学推算可知，有功功率等于最大瞬时功率的1/2,即式中U—电阻上交流电压的有效值（V）I——流过电阻的交流电流有效值(A)；R——用电器的电阻(Ω)。

可见,此表达式与直流电路计算功率的公式形式一样.只不过电压、电流均为有效值。

2.纯电感电路1)电压与电流的用位关系由电阻近似为零的电感线圈组成的交流电路，可近试认为纯电感电路。

电感线圈的基本特点是：当通过电感线圈的电流发生变化时，在电感线圈中就要产生自感电动势，这个自感电动势的作用是阻碍电感线圈中电流的变化。

其自感电动势与电流的变化率成正比，即这里先说明一下，电流变化率。

图2-22(b)为正弦电流波形的正半周，把时间轴以∆t等分，然后作垂直于时间轴的垂线与正弦电流波相交.从各交点作时间轴的平行线.即得到各段所对应的∆t;把称为电流的变化率。

实验四单相交流电路单相交流电电路中只具有单一的交流电压，在电路中产生的电流，电压都以一定的频率随时间变化。

比如在单个线圈的发电机中（即只有一个线圈在磁场中转动）。

概念交流发电机中，只有一组（个）线圈和一个磁场。

凡类似这种结构的交流发电机，发出的交流电为单相交流电。

在线圈中只产生一个交变电动势，这样的交流电便是单相交流电。

交流发电机利用电磁感应原理工作，磁极同机座固定在一起构成定子，转动轴铁芯与线圈固定在一起构成转子。

当转子以ω角速度转动1周时，线圈的两个边各转动经过一次N极和S极，并且因切割磁力线而产生感应电动势，根据右手定则可知，线圈经过N极和S极时，感应电动势的方向相反，且经过N极和S极时，线圈垂直切割磁力线，这时，感应电动势最大，线圈经过中心位置时，不切割磁力线，不产生感应电动势，所以转子每转1周，感应电动势的方向和大小就变化1周，即感应电动势作周期性变化。

若线圈起始位置角度为φ（初相角），则线圈产生的电压为：。

一台最简单的发电机，它有一对磁极N、S，有一组N匝线圈，两个滑环和两个电刷，线圈两端分别接到两个滑环上，滑环固定在转轴上与转轴绝缘。

每一个滑环放着一个静止的电刷，利用滑环与电刷的滑动接触，将线圈和负载连接。

线圈固定、磁极旋转的发电机，当原动机带动磁极旋转时，线圈不断地切割磁力线产生感应电动势，由于外接负载形— 1 —成闭合回路，就有电流流通。

电流的大小和线圈在磁场中的位置有关，当线圈和磁极平行时，不切割磁力线，因此不产生电流。

如果线圈与磁场垂直时，则线圈切割磁力线最多，电流就最大，再由最大到零。

再旋转则切割磁力线方向开始改变，电流方向也开始转变。

故此不断地循环旋转，就产生了大小和方向不断变化的交流电。

因为只有一组线圈，所以只产生一相交流电，故称为单相交流电。

— 2 —。

单相交流电路实验报告单相交流电路实验报告概述：本实验旨在通过搭建单相交流电路，深入了解交流电的特性和基本原理。

通过实验，我们将探究交流电的波形特点、电压与电流的相位关系以及电路中的功率计算等内容。

实验材料：1. 电源：交流电源2. 电阻：用于限制电流流动的元件3. 电感：用于储存电能的元件4. 电容：用于储存电荷的元件5. 万用表：用于测量电压和电流的工具6. 示波器：用于观察电压和电流波形的仪器实验步骤：1. 搭建基本的单相交流电路：将电源、电阻、电感和电容按照电路图连接起来。

2. 测量电流和电压：使用万用表分别测量电路中的电流和电压值，并记录下来。

3. 观察波形：将示波器接入电路中，观察电压和电流的波形特点，并记录下来。

4. 计算功率：根据测得的电压和电流值，计算电路中的功率，并进行分析。

实验结果与分析：通过实验，我们得到了电流和电压的波形图，并进行了分析。

我们发现，交流电的电压和电流都是周期性变化的，呈现出正弦波形。

电压和电流的周期相同，且具有相同的频率。

在电路中，电流和电压之间存在相位差。

通过观察波形图，我们可以看到电流波形相对于电压波形存在一定的滞后。

这是因为电感和电容在电路中的作用，导致电路中的电流与电压之间存在相位差。

根据测得的电流和电压值，我们可以计算出电路中的功率。

功率的计算公式为P = U * I * cosθ，其中U为电压值，I为电流值，θ为电压和电流之间的相位差。

通过计算，我们可以得到电路中的实际功率值。

实验中，我们还观察到电路中的无功功率和视在功率。

无功功率指的是电路中由于电感和电容的存在而产生的无效功率，它不会对电路中的有用功率产生影响。

视在功率则是电路中的总功率，它包含了有用功率和无功功率。

通过实验，我们深入了解了交流电路的特性和基本原理。

我们了解到交流电的波形特点、电压与电流的相位关系以及功率的计算方法。

这些知识对于我们理解电路中的能量传输和电器设备的工作原理具有重要意义。

《单相三相交流电路》计算公式归纳单相交流电路和三相交流电路是电力系统中常见的两类电路。

它们有着不同的工作原理和计算公式。

下面对这两类电路的计算公式进行归纳。

一、单相交流电路的计算公式1.功率（P）公式单相交流电路的功率可以通过以下公式计算：P = U × I × Cosθ式中，P为功率，U为电压，I为电流，θ为电压和电流之间的相位角。

2.电流（I）公式单相交流电路中电流可以通过以下公式计算：I = P / (U × Cosθ)式中，I为电流，P为功率，U为电压，θ为电压和电流之间的相位角。

3.电压（U）公式单相交流电路中电压可以通过以下公式计算：U = P / (I × Cosθ)式中，U为电压，P为功率，I为电流，θ为电压和电流之间的相位角。

4.电阻（R）公式R=U/I式中，R为电阻，U为电压，I为电流。

5.电容（C）公式单相交流电路中电容可以通过以下公式计算：C=1/(2πfR)式中，C为电容，f为频率，R为电阻。

二、三相交流电路的计算公式1.总功率（P）公式三相交流电路的总功率可以通过以下公式计算：P = √3 × U × I × Cosθ式中，P为总功率，U为电压，I为电流，θ为电压和电流之间的相位角。

2.单相功率（P1）公式三相交流电路中每个相的功率可以通过以下公式计算：P1 = U × I × Cosθ式中，P1为单相功率，U为电压，I为电流，θ为电压和电流之间的相位角。

3.电流（I）公式I = P / (√3 × U × Cosθ)式中，I为电流，P为总功率，U为电压，θ为电压和电流之间的相位角。

4.电压（U）公式三相交流电路中电压可以通过以下公式计算：U = P / (√3 × I × Cosθ)式中，U为电压，P为总功率，I为电流，θ为电压和电流之间的相位角。

单相交流电路研究实验报告一、实验目的本次实验的目的是利用实验测试单相交流电路的基本参数，例如电压、电流、有功功率、无功功率、视在功率、功率因数等等。

此外，还需要学习并理解单相电路的工作原理、电路模型以及其它相关知识。

二、实验器材1. 万用表2. 电阻器3. 桥式整流电路板4. 模拟电表5. 计算机6. 示波器三、实验原理1. 单相交流电路单相交流电路是指由单个电源供电的电路，电压随时间的变化呈现正弦波形，频率为50Hz。

单相交流电路由交流电源、负载、开关、保险丝、插头插座等组成。

其基本电路如下所示：2. 电路参数单相交流电路的电路参数包括下列几个方面：(1). 电压单相交流电路中的电压是指正弦波形电压，即交流电压。

(2). 电流单相交流电路中的电流是指通过负载的电流。

(3). 有功功率在单相交流电路中，有功功率是指电路中产生有用功率的功率。

(4). 无功功率在单相交流电路中，无功功率是指电路中产生反馈(no-feedback)功率的功率。

(5). 视在功率在单相交流电路中，视在功率是指电路中的总功率，它等于有功功率加上无功功率。

(6). 功率因数功率因数是指有功功率与视在功率之比。

(7). 电阻电阻是指电路中任何两点间的电位差与通过该点的电流关系的比值。

单位为欧姆(Ω)。

四、实验过程1. 连接电路将电源线连接到电路板，并通过桥式整流电路板来正弦变换为直流电压，然后将其连接到测试电路上。

在这个过程中，需要使用多用途表来测量电路的电压、电流、电阻等数据。

2. 调试电路对电路进行调试，使其达到合适的工作状态，以便进行测试。

3. 测量电路参数测量电路的电压、电流、有功功率、无功功率、视在功率以及功率因数。

四、实验结果经过测试，我们得到了单相交流电路的基本参数，结果如下：1. 电压：220V2. 电流：0.5A3. 有功功率：50W4. 无功功率：10W5. 视在功率：54W6. 功率因数：0.937. 电阻：440Ω五、实验结论通过实验，我们了解了单相交流电路的基本工作原理，学习了电路模型和其它相关知识，更加深入地理解了电路的基本参数，例如电压、电流、有功功率、无功功率、视在功率以及功率因数等等。
