2010年机械设计试卷及答案

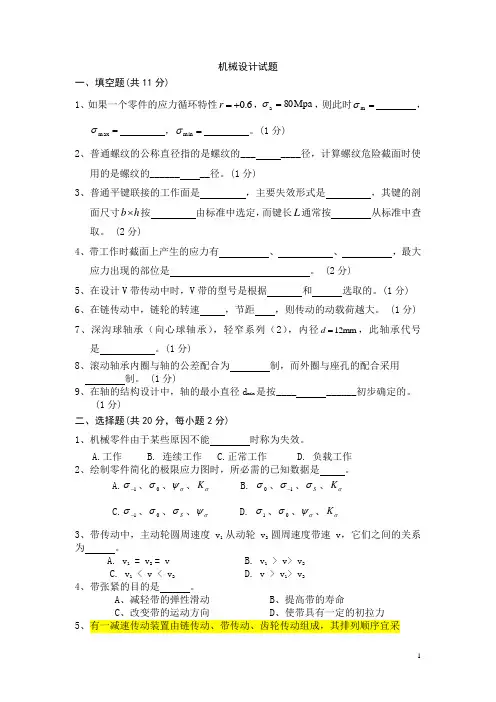

机械设计试题一、填空题(共11分)1、如果一个零件的应力循环特性6.0+=r ，Mpa 80a =σ，则此时=m σ ，=m ax σ ，=m in σ 。

(1分)2、普通螺纹的公称直径指的是螺纹的___ ____径，计算螺纹危险截面时使用的是螺纹的______ __径。

(1分)3、普通平键联接的工作面是 ，主要失效形式是 ，其键的剖面尺寸h b ⨯按 由标准中选定，而键长L 通常按 从标准中查取。

(2分)4、带工作时截面上产生的应力有 、 、 ，最大应力出现的部位是 。

(2分)5、在设计V 带传动中时，V 带的型号是根据 和 选取的。

(1分)6、在链传动中，链轮的转速 ，节距 ，则传动的动载荷越大。

(1分)7、深沟球轴承（向心球轴承），轻窄系列（2），内径mm 12=d ，此轴承代号是 。

(1分)8、滚动轴承内圈与轴的公差配合为 制，而外圈与座孔的配合采用 制。

(1分)9、在轴的结构设计中，轴的最小直径d min 是按____ ______初步确定的。

(1分)二、选择题(共20分，每小题2分)1、机械零件由于某些原因不能 时称为失效。

A.工作B. 连续工作C.正常工作D. 负载工作2、绘制零件简化的极限应力图时，所必需的已知数据是 。

A.1-σ、0σ、σψ、σKB. 0σ、1-σ、S σ、σKC.1-σ、0σ、S σ、σψD. 1σ、0σ、σψ、σK3、带传动中，主动轮圆周速度v 1从动轮v 2圆周速度带速v ，它们之间的关系为 。

A. v 1 = v 2 = vB. v 1 > v> v 2C. v 1 < v < v 2D. v > v 1> v 24、带张紧的目的是 。

A 、减轻带的弹性滑动B 、提高带的寿命C 、改变带的运动方向D 、使带具有一定的初拉力5、有一减速传动装置由链传动、带传动、齿轮传动组成，其排列顺序宜采用 。

A.链传动 带传动 齿轮传动B.带传动 齿轮传动 链传动C.带传动 链传动 齿轮传动D.链传动 齿轮传动 带传动6、一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，则它们的齿面接触应力 。

同济大学机械设计2010年研究生入学考试试题例题精讲一.填空题(每小题2分，共10分)1.在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和________其余四杆长度之和。

2.一对齿轮传动中，大、小齿轮的齿根最大弯曲应力通常是________等的。

3.在设计V带传动中，V带的型号是根据________和________选取的。

4.在蜗杆传动中，一般蜗杆头数取Z1=________，蜗杆头数越少，自锁性越________。

5.平键联接中，________面是工作面，楔形键联接中，________面是工作面。

二.选择题（每小题2分，共20分）三.计算题（共90分）四.1:指出图中结构至少5处错误，并提出改正措施(在图上修改或用文字说明，结构错误不包括轴上圆角、倒角、退刀槽和砂轮越程槽)（30分）2010年真题答案：一．1.拉断，压溃2. 小，470；117，71；18，0.0183. 渐开线，摆线，圆弧4.楔形间隙，相对滑动速度，要有黏度 5.润滑油温度升高，磨损二．1.D2.D3.A4.D5.A6.D7.C8.D9.B 10.C三．题1：五.结构有误之处如图所示。

1.轴肩应缩在蜗轮孔内，以便套筒能够压紧蜗轮；2.轴套的外径应略小于轴承内圈的外径，以便拆卸轴承；3.端盖为静止部件，而带轮为旋转部件，应分开；4.轴的右端应缩在带轮孔内，以便螺母锁紧带轮；5.轴上两键槽的位置应尽量在同一方向上，以减少加工工序。

真题真题2：真题3：真题4(选择题)：真题5（分析计算题）：2.图示为一斜齿圆柱齿轮从动轴，采用一对70000C型轴承作为支承，已知作用于齿轮上的径向载荷FR=7500N，轴向载荷FA=700N，试求：1）判别从动轴转向？（直接画在图上）2）确定当量动载荷P1，P2的大小？（注：f1=1,fP=1,e=0.3,S=0.34R）3)若齿轮轴转速n=1000转/分，70000C型轴承的额定动载荷Ｃ＝２４０００Ｎ，则轴承的寿命Ｌｈ为多少？３真题（结构改错题）指出图示减速器输出轴的不合理结构，途中齿轮为左旋（在错误处分别用①，②，③．．．标出），并绘出正确图形（可以针对各个错误分别绘出局部改正图，也可另绘一幅改正的轴系结构图）。

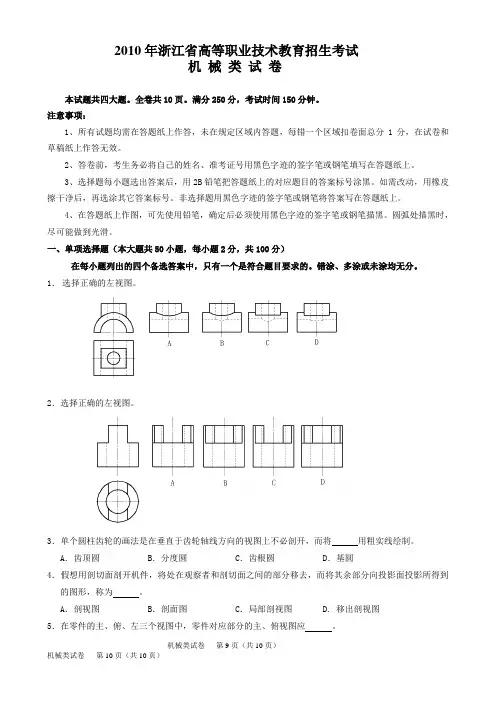

2010年浙江省高等职业技术教育招生考试机械类试卷本试题共四大题。

全卷共10页。

满分250分，考试时间150分钟。

注意事项：1、所有试题均需在答题纸上作答，未在规定区域内答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。

2、答卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。

3、选择题每小题选出答案后，用2B铅笔把答题纸上的对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其它答案标号。

非选择题用黑色字迹的签字笔或钢笔将答案写在答题纸上。

4、在答题纸上作图，可先使用铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。

圆弧处描黑时，尽可能做到光滑。

一、单项选择题（本大题共50小题，每小题2分，共100分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。

错涂、多涂或未涂均无分。

1．选择正确的左视图。

2．选择正确的左视图。

3．单个圆柱齿轮的画法是在垂直于齿轮轴线方向的视图上不必剖开，而将用粗实线绘制。

A．齿顶圆 B．分度圆 C．齿根圆 D．基圆4．假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得到的图形，称为。

A．剖视图 B．剖面图 C．局部剖视图 D. 移出剖视图5．在零件的主、俯、左三个视图中，零件对应部分的主、俯视图应。

A．长对正 B．高平齐 C. 宽相等 D. 长相等18．广泛应用于单向受力传动机构的螺纹是。

A．普通螺纹 B．矩形螺纹 C．锯齿形螺纹 D．管螺纹19．普通平键根据不同，可分为A型、B型和C型三种。

A．尺寸的大小 B．端部的大小 C．端部的形状 D. 截面的形状20. 轴端倒角是为了。

A. 装配方便 B．轴上零件定位 C．便于加工 D．减少应力集中21．有关普通螺纹牙型角和公称直径说法正确的是。

A．牙型角60°，以大径为公称直径 B．牙型角60°，以小径为公称直径C．牙型角55°，以大径为公称直径 D．牙型角55°，以小径为公称直径二、填空题（本大题共23小题，每空格1分，共55分）51．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心和轴线用画出。

西安交通大学2010年攻读硕士学位研究生入学考试试题 科目代码：802 科目名称：机械设计基础考试时间：2010年1月 日（注：所有答案必须写在专用答题纸上，写在本试题纸或草稿纸上一律无效）A一、是非题（每小题1分，共20分。

请在答题纸上写出小题编号，并在其后用“√”标出你认为对、用“×”标出你认为错的每小题的答案。

）1．**a c h m 、、、α都是标准值的齿轮就是标准齿轮。

2．一对渐开线直齿圆柱齿轮啮合传动时，在啮合点上两齿轮的压力角都相等。

3．一对渐开线齿轮啮合传动时，齿轮的分度圆半径和节圆半径并不一定相等。

4．渐开线斜齿圆柱齿轮啮合时，其齿面上的接触线与齿轮轴线平行。

5．渐开线斜齿圆柱齿轮的正确啮合条件是：21n n m m =；21n n αα=。

6．为便于确定机构尺寸和减少测量误差，规定锥齿轮的大端参数为标准值。

7．不计摩擦，平底从动件盘形凸轮机构的压力角始终为0。

8．滚子从动件盘形凸轮机构的基圆半径就是其凸轮轮廓线的最小向径。

9．曲柄滑块机构，曲柄主动时，最小传动角一定发生在曲柄与导路方向线垂直的位置。

10．非周期性速度波动可以用飞轮来调节。

11．在机器动力学研究中，只能选用主动件为等效构件。

12．在机器动力学分析中，等效质量不是机构的总质量。

13．普通平键用于静连接，导向平键用于动连接。

14．行星轮系和差动轮系都属周转轮系。

15．梯形螺纹由于不易自锁、传动效率高，所以广泛应用于螺旋传动。

16．由于打滑，所以，带传动不能保证精确的传动比。

17．滚动轴承在正常使用时，主要失效形式为内、外圈或滚动体疲劳点蚀。

18．通常，滚动轴承内圈与轴采用基孔制配合，外圈与轴承座采用基轴制配合。

19．非液体摩擦滑动轴承的主要失效形式是磨损和胶合。

20．联轴器和离合器的使用场合不同。

二、单项选择题（每空1分，共23分）1．机构处于死点位置时，压力角α和传动角γ分别为（ ）。

A ．α=0º，γ=90ºB ．α=0º，γ=0ºC ．α=90º，γ=90ºD ．α=90º，γ=0º2．机构要具有急回特性，应使行程速比系数（ ）。

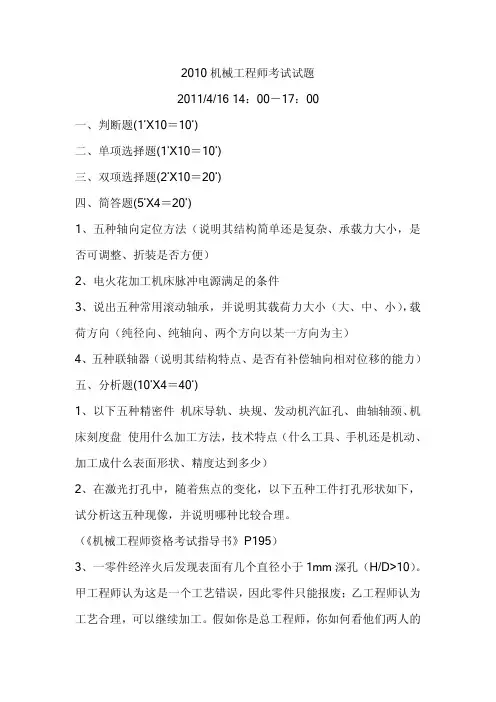

2010机械工程师考试试题2011/4/1614：00－17：00一、判断题(1’X10＝10’)二、单项选择题(1’X10＝10’)三、双项选择题(2’X10＝20’)四、简答题(5’X4＝20’)1、五种轴向定位方法（说明其结构简单还是复杂、承载力大小，是否可调整、折装是否方便）2、电火花加工机床脉冲电源满足的条件3、说出五种常用滚动轴承，并说明其载荷力大小（大、中、小），载荷方向（纯径向、纯轴向、两个方向以某一方向为主）4、五种联轴器（说明其结构特点、是否有补偿轴向相对位移的能力）五、分析题(10’X4＝40’)1、以下五种精密件机床导轨、块规、发动机汽缸孔、曲轴轴颈、机床刻度盘使用什么加工方法，技术特点（什么工具、手机还是机动、加工成什么表面形状、精度达到多少）2、在激光打孔中，随着焦点的变化，以下五种工件打孔形状如下，试分析这五种现像，并说明哪种比较合理。

（《机械工程师资格考试指导书》P195）3、一零件经淬火后发现表面有几个直径小于1mm深孔（H/D>10）。

甲工程师认为这是一个工艺错误，因此零件只能报废；乙工程师认为工艺合理，可以继续加工。

假如你是总工程师，你如何看他们两人的意见，有什么可行方案。

4、下图表明现代制造的核心，请表述各部分，并说明它们之间的关系，并说明你所在单位如何进行全面质量管理的。

精良生产今年的题与往年有很大区别，可能是换了出题人，总体来说以设计和工艺为主，选择题涉及到材料知识不少，但以合金为主，还有一部分质量管理的题，没有机械制图、液压、电，总体来说比较偏，有的题不工作上10很难答出来。

《机械工程师资格考试指导书》里的内容大家要仔细看。

2010年4月17日。

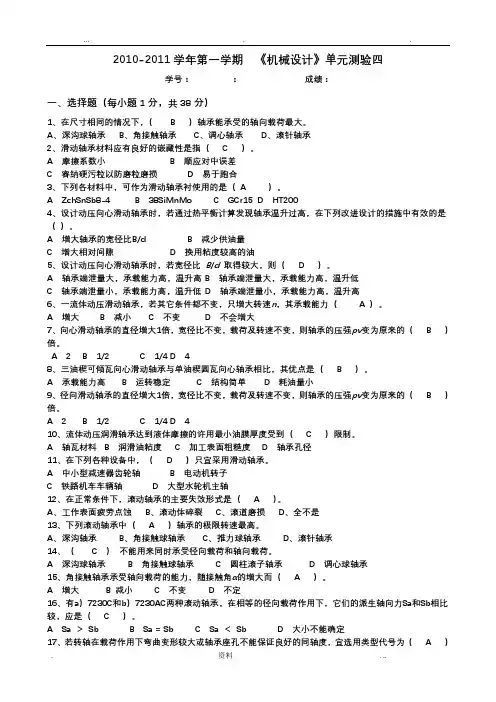

... . .2010-2011学年第一学期《机械设计》单元测验四学号：：成绩：一、选择题（每小题1分，共38分）1、在尺寸相同的情况下，（ B ）轴承能承受的轴向载荷最大。

A、深沟球轴承B、角接触轴承C、调心轴承D、滚针轴承2、滑动轴承材料应有良好的嵌藏性是指（ C ）。

A 摩擦系数小B 顺应对中误差C 容纳硬污粒以防磨粒磨损D 易于跑合3、下列各材料中，可作为滑动轴承衬使用的是（A ）。

A ZchSnSb8-4B 38SiMnMoC GCr15D HT2004、设计动压向心滑动轴承时，若通过热平衡计算发现轴承温升过高，在下列改进设计的措施中有效的是（）。

A 增大轴承的宽径比B/dB 减少供油量C 增大相对间隙D 换用粘度较高的油5、设计动压向心滑动轴承时，若宽径比B/d取得较大，则（ D ）。

A 轴承端泄量大，承载能力高，温升高B 轴承端泄量大，承载能力高，温升低C 轴承端泄量小，承载能力高，温升低D 轴承端泄量小，承载能力高，温升高6、一流体动压滑动轴承，若其它条件都不变，只增大转速n，其承载能力（ A ）。

A 增大B 减小C 不变D 不会增大7、向心滑动轴承的直径增大1倍，宽径比不变，载荷及转速不变，则轴承的压强pv变为原来的（ B ）倍。

A 2B 1/2C 1/4D 48、三油楔可倾瓦向心滑动轴承与单油楔圆瓦向心轴承相比，其优点是（ B ）。

A 承载能力高B 运转稳定C 结构简单D 耗油量小9、径向滑动轴承的直径增大1倍，宽径比不变，载荷及转速不变，则轴承的压强pv变为原来的（ B ）倍。

A 2B 1/2C 1/4D 410、流体动压润滑轴承达到液体摩擦的许用最小油膜厚度受到（ C ）限制。

A 轴瓦材料B 润滑油粘度C 加工表面粗糙度D 轴承孔径11、在下列各种设备中，（ D ）只宜采用滑动轴承。

A 中小型减速器齿轮轴B 电动机转子C 铁路机车车辆轴D 大型水轮机主轴12、在正常条件下，滚动轴承的主要失效形式是（ A ）。

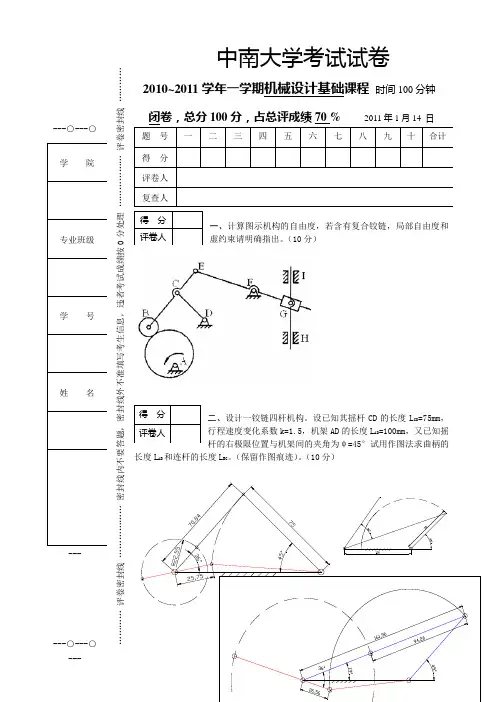

---○---○------○---○………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷 2010~2011学年一学期机械设计基础课程 时间100分钟 闭卷，总分100分，占总评成绩70 % 2011年1月14 日一、计算图示机构的自由度，若含有复合铰链，局部自由度和虚约束请明确指出。

（10分） 二、设计一铰链四杆机构。

设已知其摇杆CD 的长度L CD =75mm ，行程速度变化系数k=1.5，机架AD 的长度L AD =100mm ，又已知摇杆的右极限位置与机架间的夹角为ψ=45°试用作图法求曲柄的长度L AB 和连杆的长度L BC 。

（保留作图痕迹）。

（10分）三、图示为一偏置式直动尖底从动件盘形凸轮机构。

已知从动件尖底与凸轮廓线在B 0点接触时为初始位置。

试用作图法在图上标出：（10分） (1)当凸轮从初始位置转过ϕ1=90°时，从动件走过的位移S 1；(2)当从动件尖底与凸轮廓线在B 2点接触时，凸轮转过的相应角度ϕ2。

说明：(1)不必作文字说明，但必须保留作图线；(2)S 1和ϕ2只需在图上标出，不必度量数值。

四、已知一对正常齿制的外啮合标准直齿圆柱齿轮传动的中心距a=120mm,传动比i 12=3, 模数m ＝3 ，试确定两轮的齿数Z 1、Z 2，并计算齿轮2的分度圆、齿顶圆、齿根圆、基圆的直径和齿距。

（10分）五、图示轮系中，已知Z 1=Z 2=20，Z 4=Z 5=30，Z 3=60，Z 6=90，n 4=2000r/min ，求n 1的大小及方向。

（10分）4---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 六、一平带传动，已知两带轮直径分别为150mm 和400mm ，中心距为400mm ，小轮主动、转速为1460r/min 。

机械设计考题及答案2010-2011学年第一学期《机械设计》单元测验四学号：姓名：成绩：一、选择题（每小题1分，共38分）1、在尺寸相同的情况下，（ B ）轴承能承受的轴向载荷最大。

A、深沟球轴承B、角接触轴承C、调心轴承D、滚针轴承2、滑动轴承材料应有良好的嵌藏性是指（C）。

A 摩擦系数小B 顺应对中误差C 容纳硬污粒以防磨粒磨损D 易于跑合3、下列各材料中，可作为滑动轴承衬使用的是（A）。

A ZchSnSb8-4B 38SiMnMoC GCr15 DHT2004、设计动压向心滑动轴承时，若通过热平衡计算发现轴承温升过高，在下列改进设计的措施中有效的是（）。

A 增大轴承的宽径比B/dB 减少供油量C 增大相对间隙D 换用粘度较高的油5、设计动压向心滑动轴承时，若宽径比B/d取得较大，则（D）。

A 轴承端泄量大，承载能力高，温升高B轴承端泄量大，承载能力高，温升低C 轴承端泄量小，承载能力高，温升低D 轴承端泄量小，承载能力高，温升高6、一流体动压滑动轴承，若其它条件都不变，只增大转速n，其承载能力（A）。

A 增大B 减小C 不变D 不会增大7、向心滑动轴承的直径增大1倍，宽径比不变，载荷及转速不变，则轴承的压强pv变为原来的（B）倍。

A 2B 1/2C 1/4D 48、三油楔可倾瓦向心滑动轴承与单油楔圆瓦向心轴承相比，其优点是（B）。

A 承载能力高B 运转稳定C 结构简单D 耗油量小9、径向滑动轴承的直径增大1倍，宽径比不变，载荷及转速不变，则轴承的压强pv变为原来的（B）倍。

A 2B 1/2C 1/4D 410、流体动压润滑轴承达到液体摩擦的许用最小油膜厚度受到（C）限制。

A 轴瓦材料B 润滑油粘度C 加工表面粗糙度D 轴承孔径11、在下列各种设备中，（D）只宜采用滑动轴承。

A 中小型减速器齿轮轴B 电动机转子C 铁路机车车辆轴D 大型水轮机主轴12、在正常条件下，滚动轴承的主要失效形式是（ A ）。

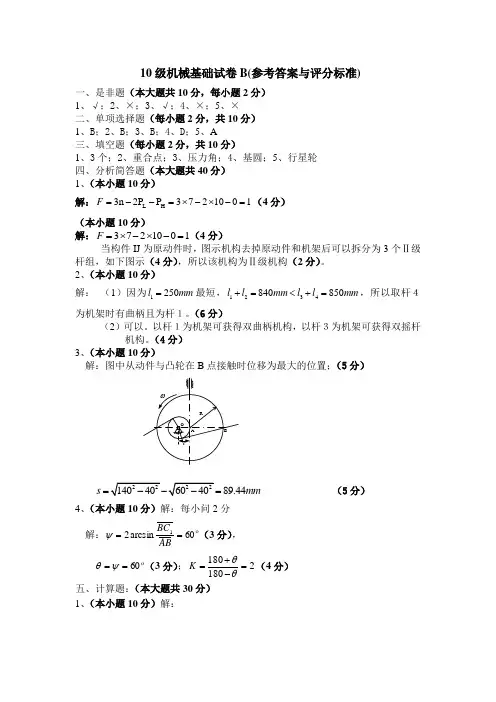

10级机械基础试卷B(参考答案与评分标准)一、是非题（本大题共10分，每小题2分）1、√；2、×；3、√；4、×；5、×二、单项选择题（每小题2分，共10分）1、B ；2、B ；3、B ；4、D ；5、A三、填空题（每小题2分，共10分）1、3个；2、重合点；3、压力角；4、基圆；5、行星轮四、分析简答题（本大题共40分）1、（本小题10分）解：L H 3n 2P P 3721001F =--=⨯-⨯-=（4分）（本小题10分）解：3721001F =⨯-⨯-=（4分）当构件IJ 为原动件时，图示机构去掉原动件和机架后可以拆分为3个Ⅱ级杆组，如下图示（4分），所以该机构为Ⅱ级机构（2分）。

2、（本小题10分）解： （1）因为1250l mm =最短，1234840850l l mm l l mm +=<+=，所以取杆４为机架时有曲柄且为杆１。

（6分）（2）可以。

以杆１为机架可获得双曲柄机构，以杆３为机架可获得双摇杆机构。

（4分）3、（本小题10分）解：图中从动件与凸轮在B 点接触时位移为最大的位置；（5分）89.44s mm == （5分）4、（本小题10分）解：每小问2分解： 60arcsin 21==AB BC ψ（3分）， 60==ψθ（3分）；2180180=-+=θθK （4分） 五、计算题：（本大题共30分） 1、（本小题10分）解：P（1）1323123414 , , P P P P P ⎭⎬⎫，据三心定理求得，如图所示；（5分）（2）v v l P AP 3131131000110===⨯=ω. m/s ，方向如图。

（5分）2、（本小题10分）解： 5.15221=+=r r a mm （2分）'arccos(cos /')23.234a a a a =? （2分）1'2'/(1)97.149d a i =+= mm 21''214.750d i d =? mm （2分）顶隙 *' 4.7c c m a =+D = mm （2分） 12''/1b B B p e ==，cos 14.76b p m p a ==12''14.76b B B p == mm （2分）3、（本小题10分）解：(1) 2''-3-3'-4-H 为 差 动 轮 系。

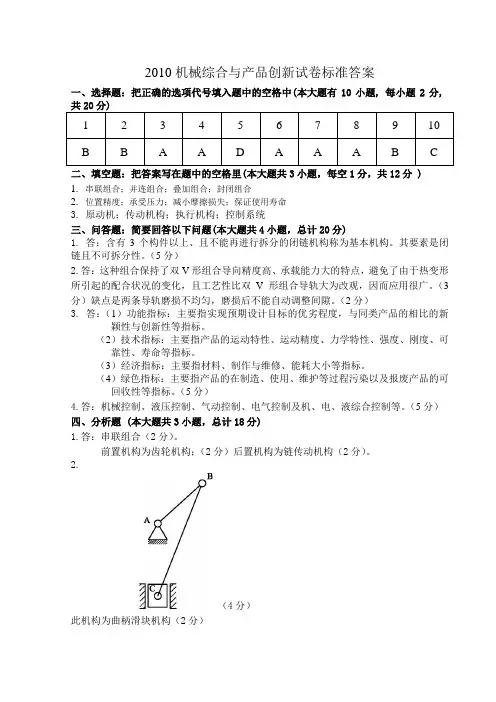

2010机械综合与产品创新试卷标准答案一、选择题：把正确的选项代号填入题中的空格中(本大题有10小题, 每小题2分,二、填空题：把答案写在题中的空格里(本大题共3小题，每空1分，共12分 )1.串联组合；并连组合；叠加组合；封闭组合2.位置精度；承受压力；减小摩擦损失；保证使用寿命3.原动机；传动机构；执行机构；控制系统三、问答题：简要回答以下问题(本大题共4小题，总计20分)1.答：含有3个构件以上、且不能再进行拆分的闭链机构称为基本机构。

其要素是闭链且不可拆分性。

（5分）2.答：这种组合保持了双V形组合导向精度高、承载能力大的特点，避免了由于热变形所引起的配合状况的变化，且工艺性比双V形组合导轨大为改观，因而应用很广。

（3分）缺点是两条导轨磨损不均匀，磨损后不能自动调整间隙。

（2分）3.答：（1）功能指标：主要指实现预期设计目标的优劣程度，与同类产品的相比的新颖性与创新性等指标。

（2）技术指标：主要指产品的运动特性、运动精度、力学特性、强度、刚度、可靠性、寿命等指标。

（3）经济指标：主要指材料、制作与维修、能耗大小等指标。

（4）绿色指标：主要指产品的在制造、使用、维护等过程污染以及报废产品的可回收性等指标。

（5分）4.答：机械控制、液压控制、气动控制、电气控制及机、电、液综合控制等。

（5分）四、分析题 (本大题共3小题，总计18分)1.答：串联组合（2分）。

前置机构为齿轮机构；（2分）后置机构为链传动机构（2分）。

2.（4分）此机构为曲柄滑块机构（2分）3．(6分)五、设计题 (本大题共2小题，总计30分)1.（15分）2、（5分）此机构为Ⅰ型串联组合(5分)此机构为Ⅱ型串联组合5分）。

2010年机械制造考卷一、选择题（每题2分，共20分）A. 车削B. 铣削C. 镗削D. 电化学加工A. 刀具磨损B. 机床振动C. 加工温度变化D. 所有上述选项A. 钻孔B. 放样C. 车削D. 铣削4. 在下列材料中，哪种材料的硬度最高？A. 低碳钢B. 中碳钢C. 高碳钢D. 铸铁A. 硬质合金刀具B. 陶瓷刀具C. 金刚石刀具D. 高速钢刀具A. 焊接B. 铸造C. 锻造D. 热处理A. 选用高精度机床B. 优化加工工艺C. 改进刀具性能D. 所有上述选项A. 加工精度高B. 生产效率高C. 自动化程度高D. 成本低9. 在下列机械传动方式中，哪种传动方式传动平稳、噪声小？A. 齿轮传动B. 摩擦传动C. 带传动D. 链传动A. 高端制造B. 智能制造C. 绿色制造D. 所有上述选项二、填空题（每题2分，共20分）1. 机械加工中，常见的加工方法有______、______、______、______等。

2. 机床主要由______、______、______、______等部分组成。

3. 在机械加工过程中，影响加工精度的因素有______、______、______、______等。

4. 金属材料的力学性能包括______、______、______、______等。

6. 数控机床的组成部分包括______、______、______、______等。

7. 在机械加工中，常用的高速切削刀具材料有______、______、______等。

9. 机械制造过程中的安全生产措施包括______、______、______、______等。

三、简答题（每题10分，共30分）1. 简述机械加工过程中的误差来源及减少误差的措施。

2. 请列举四种常见的机械加工方法，并简要说明其特点。

3. 简述数控机床的基本工作原理及其在机械制造业中的应用。

四、案例分析题（20分）某机械加工企业接到一批订单，要求加工一批精密轴类零件。
