吊车组立钢管杆施工方案1.1.施工工艺流程及方案简述1.1.1.钢管杆吊装作业流程详见下图对消缺图4-1 钢管杆吊装作业流程图1.1.2.方案简述本工程主要塔型：四回路转角钢管杆、四回路直线钢管杆、四回路直线转角钢管杆、双回路电缆登杆（含平台）。
主要统计数据如下：本工程的钢管杆较重、较高，不能使用吊车进行整体组立。
根据实际情况及现场条件，在杆塔组立前，使用钢板铺设临时进场道路，使用70t吊车进行地面拼装，分段组立底部钢管杆，钢管杆高度或重量超出70t吊车使用范围后，更换130t吊车完成钢管杆组立施工。
1.2.施工准备1.2.1.技术准备（1）工程技术负责人应熟悉铁塔图纸，根据现场特点确定合理的吊装方法，熟悉作业指导书及施工工艺的特殊要求，明确线路前进方向，转角方向等。
（2）工程技术负责人应组织有经验的施工人员进行现场调查，对运输道路进行踏勘，吊车司机必须参加，特别是使用较大型的吊车，必须事先对道路、桥梁及涵洞的承载能力进行调查，满足要求后方可进行吊装方案设计。
（3）对进场道路及施工场地进行平整，对影响吊车吊装施工范围内的障碍物应事先采取措施进行清理或避让。
（4）参加铁塔塔组立的施工人员必须经过安全教育、具备上岗条件且经过技术交底。
参加施工的辅助工，在施工前由施工负责人讲解工作范围、安全注意事项和操作方法，宣讲安全施工作业票并履行签字确认手续，并做好安全监护工作。
（5）钢管杆基础必须经中间检查验收合格，基础混凝土的抗压强度不允许低于设计强度的70%。
（6）钢管杆接地装置施工完毕，具备与杆身可靠连接的条件。
1.2.2.工器具准备（1）根据杆重、杆高、起吊负荷等选用合适的吊车。
吊车应具备安检合格证，司机应持吊车上岗操作证，起吊前应对吊车进行全面检查。
（2）对进入施工现场的机具、工器具进行清点、检验或现场试验，确保施工工器具完好并符合相关要求。
（3）根据安全文明施工的要求，配备相应的安全设施。
1.2.3.材料准备（1）塔材在出厂前需经过监理公司组织的出厂检验。
一一、、施施工工概概况况1、本工程全线共有钢管杆16基，详情见下表：2、钢管塔的结构特点1）塔身部分为3段十六棱，各段之间为法兰盘联结。
2）塔身与横担、地线支架为剪切螺栓联结。
3）塔身质量沉、体积大、塔体高度长。
二二、、施施工工准准备备1、在吊装钢管杆之前，要对基础进行检查，横担方向，爬梯方向在基础的地脚螺栓上都要涂上红漆做出标记。
检查基础的预偏值。
2、由于15#、16#、17#、19#、19#施工现场处于街道边，地形狭窄，街道宽只有6m 左右，故起重机只能顺街道摆放，施工前应联系相关部门，采取封道措施。
三三、、吊吊装装施施工工：：吊装时的捆绑根据现场具体情况作有效安全的捆绑，捆绑绳与钢管杆接触处应垫麻袋加以保护。
钢管杆就位前，应调整横担及爬梯方向，确认后再就位紧固。
根据钢管杆的结构特点，考虑到施工安全、方便、采取分段用吊车吊装的施工方式（3段与横担、地线支架在一起吊装），吊重见下表：每段杆塔安装好后，联结螺栓都要紧，特别是角内侧的螺栓。
以防全部杆塔都组装好后，紧固螺栓出现困难。
挂线后10-15天应再次观测杆体垂直度，一切无误后，用C10混凝土做基础保护帽，将地脚螺栓，螺母均封闭，外表面抹平。
1、吊装的绑扎吊装示意图2、施工步骤：1)、先吊装第一段钢管塔，在吊车把第一段钢管塔吊至基础上方，人员在下方引导就位，就位后上紧地脚螺帽，完成第一段钢管塔吊装。
2)、第二段吊装在吊车把第二段吊至连接法兰处，高空人员（至少三人）从爬梯爬至连接法兰下方，然后引导吊车，稳住钢管塔，在第一段钢管塔上方操作耳操作，用连接螺栓固定第二段，然后逐一安装螺栓，完成第一段和第二段的连接。
3)、第三段吊装前先完成横担的安装，第三段安装步骤同第一与第二段的安装，考虑第三段吊装高空不容易就位，在钢管塔下横担任意一侧打一溜绳，控制横担方向，辅助第三段就位。
3、爬梯安装在线路前进方向小号侧。
螺丝穿向:顺线路方向的螺丝从小号向大号穿；横线路方向的螺从左向右穿；法兰盘水平面上的螺丝从下往上穿四四、、钢钢丝丝绳绳及及主主要要施施工工工工器器具具的的选选择择：：1、根据每段杆重和吊装示意图选择吊料钢丝绳，以最大段重作为选择钢丝绳的标准（15#为标准）2、工器具的选择五五、、质质量量要要求求：：1、钢管杆的基础表面要按设计要求保证预偏值，施工前要测量检验，达到施工要求。
钢管杆组立架线施工方案一、项目背景和目标本文档旨在提供钢管杆组立架线施工方案，该方案适用于需要进行架线施工的项目。
方案中包含了施工的步骤、流程以及相关注意事项，以确保施工过程的安全和顺利进行。
二、施工步骤和流程1. 确定钢管杆组立位置在施工前，需要根据设计图纸或施工方案确定钢管杆组立的位置。
确保所有的建筑结构、线缆路径等都已经确定，避免出现施工错误和后续调整的麻烦。
2. 准备施工材料和工具在进行钢管杆组立架线施工前，需要准备相关的施工材料和工具，包括但不限于： - 钢管杆：根据实际需要选择长度和规格合适的钢管杆。
- 固定器材：例如扣板、卡子、螺栓等，用于固定钢管杆。
- 抱线器：用于抱紧电力线缆或通信线缆。
- 安全装备：如安全带、安全帽等。
3. 搭设钢管杆架子根据施工方案，将钢管杆按照设计位置逐个组立起来。
要确保钢管杆的稳固性和垂直度，可以使用水平仪进行检测和调整。
同时，需要注意合理安排人员，确保施工人员的安全。
4. 进行线缆架设在钢管杆组立好之后，可以开始进行线缆的架设。
首先，根据线缆的布放要求，使用抱线器将线缆固定在钢管杆上。
确保线缆的牢固度和整齐度，避免松动和交错等问题。
5. 完成固定和调整线缆架设完成后，需要对钢管杆、线缆进行固定和调整。
使用固定器材将钢管杆固定在地面或建筑物上，确保其稳固性。
同时，对线缆进行细致调整，使其在钢管杆上布放整齐，避免出现松动和悬挂等问题。
6. 进行安全检查在施工完成后，需要进行安全检查，确保线缆架设的稳定和安全。
检查包括但不限于： - 钢管杆的固定是否牢固。
- 线缆的布放是否整齐，无交错和松动。
- 施工现场是否整洁，避免杂物占据工作空间。
三、注意事项1.施工前务必对施工区域进行详细的勘察和测量，确保施工的准确性和安全性。
2.在进行钢管杆组立时，必须确保其稳固和垂直，以避免后续施工中的问题。
3.使用合适的固定器材对钢管杆进行固定，确保其稳固性。
4.在架设线缆时，需要保持线缆的整洁和整齐，避免交错和松动。
钢管杆、铁塔组立安装作业范本第一节：引言钢管杆、铁塔是现代通信和电力输电的重要设备，其组立安装作业的质量直接影响到设备的使用寿命和安全性能。
因此，细致的作业指导和规范操作是确保安装质量的关键。
本文将介绍钢管杆、铁塔组立安装作业的一般流程和注意事项。
第二节：准备工作在进行钢管杆、铁塔组立安装之前，必须进行一系列准备工作，包括以下几个方面：1. 确定基础条件：确认基础的承载力和稳定性，以确保钢管杆、铁塔的安装稳固。
2. 安全措施准备：准备好必要的安全设备和保护措施，如安全帽、安全绳、安全网等，以确保施工安全。
3. 物料准备：准备好所需的钢管杆、铁塔部件和连接件，确保数量和规格的一致性。
4. 工具准备：准备好所需的工具和设备，如螺栓刀、扳手、钳子等，以便操作和安装。
第三节：组立安装步骤1. 确定组立顺序：根据图纸和设计要求，确定钢管杆、铁塔的组立顺序，确保整个安装过程的有序性。
2. 组立基础：根据基础图纸和基础规范，组立基础部分，确保基础的水平和垂直度。
3. 安装底座：将底座部分与基础连接，采用螺栓连接或焊接方式，确保底座的稳固性和牢固性。
4. 组立塔体：根据组立顺序，将钢管杆、铁塔的各个部件安装起来，注意调整每个部件的水平和垂直度。
5. 连接固定：使用连接件将钢管杆、铁塔部件连接起来，并采用适当的紧固力度进行固定，确保连接牢固和稳定。
6. 螺栓处理：对于使用螺栓连接的部分，必须对螺栓进行润滑和紧固，并定期检查螺栓的状态，确保螺栓连接的可靠性。
7. 安装配件：根据设计要求，安装钢管杆、铁塔的附属设备和配件，如天线支架、避雷器、风挡等。
8. 检查调整：在组立安装完成后，对钢管杆、铁塔进行全面的检查，确保各个部件的位置和状态符合要求。
9. 清理整理：对施工现场进行清理整理，收集废料和余料，确保施工现场的整洁和安全。
第四节：安全注意事项1. 严格按照施工规范和安全操作规程进行作业，确保安全第一。
2. 在组立安装过程中，注意人员和设备的分工合作，避免发生事故和故障。
钢管杆、铁塔组立安装作业范文一、简介钢管杆和铁塔是用于电力传输、通信等领域的重要设备。
组立安装作业是在现场进行的重要工作之一，需要进行精确测量、组装及吊装等操作。
本文将就钢管杆和铁塔的组立安装作业进行详细介绍。
二、准备工作1. 工具准备：准备钢管杆和铁塔组立所需的工具，例如螺栓扳手、测量工具、电动机械等。
2. 现场准备：清理施工现场，确保没有障碍物和危险因素。
确保作业场地平坦稳固。
3. 人员准备：安排专业技术人员进行施工，需要具备相关作业经验和安全意识。
三、测量与标记1. 使用测量仪器对场地进行测量，确定设备的安装位置和尺寸。
2. 根据测量结果，在地面上进行标记，包括支撑点、螺栓固定点等。
四、吊装作业1. 使用起重机将钢管杆或铁塔的组件吊装到指定位置。
确保吊装过程中稳定可靠，避免发生倾斜或脱落。
2. 在吊装过程中，由专业人员指挥操作，确保安全距离、合理操作。
五、组装作业1. 将吊装好的钢管杆或铁塔组件进行对接，并使用螺栓进行固定。
确保各个组件之间的连接紧密可靠。
2. 使用螺栓扳手进行螺栓的拧紧作业，确保连接处不松动。
六、安全措施1. 确保作业人员佩戴安全帽、安全鞋等个人防护装备。
2. 操作起重机之前，检查并确保其良好状态，确保起重机可靠运行。
3. 施工现场设置明显的警示牌和安全标识，提醒作业人员注意安全。
七、质量验收1. 完成组装作业后，由专业质检人员对钢管杆和铁塔的组立质量进行检查和验收。
2. 检查钢管杆和铁塔的组装连接是否紧密可靠，螺栓是否拧紧。
3. 核对测量结果是否符合设计要求。
八、作业总结与清理1. 对施工作业进行总结，记录安装过程中遇到的问题和解决方案。
2. 清理施工现场，回收废弃物和杂物，确保现场整洁。
九、总结钢管杆和铁塔的组立安装作业是一项精密而复杂的工作，需要严格遵守操作规程和安全要求。
通过详细测量、精确对接和组装，确保设备的稳定性和可靠性。
同时，要重视施工现场的安全和整洁，并及时进行质量验收，确保安装质量符合标准要求。

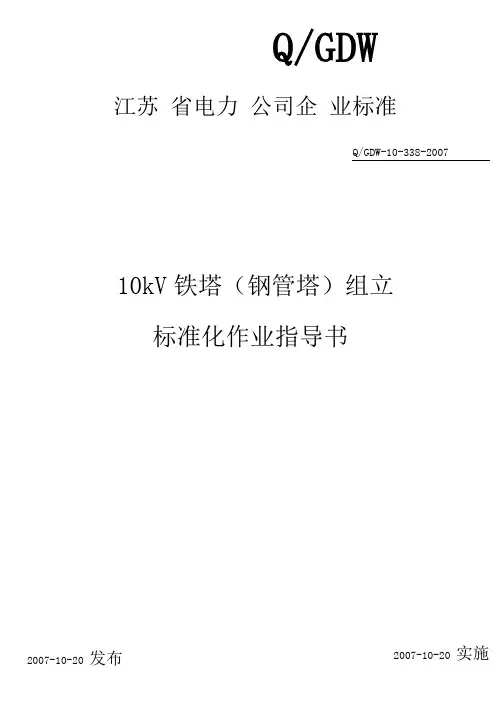

Q/GDW江苏省电力公司企业标准Q/GDW-10-338-200710kV铁塔（钢管塔）组立标准化作业指导书实施2007-10-20 发布2007-10-20江苏省电力公司发布Q/GDW-10-338-2007目次前言 (II)1范围 (1)2引用文件 (1)3人员要求 (1)4危险点预控 (2)5工器具及耗材准备 (2)6作业流程图 (3)7施工工序及技术要求 (5)8施工报告 (7)附录A （规范性附录）10kV铁塔（钢管塔）组立现场标准化作业指导书（范本） (9)Q/GDW JO-338-2007本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设（更换）标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书1 OkV单相配电变压器安装标准化作业指导书10kV线路坏网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书1 OkV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准附录A为规范性附录。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、淮安供电公司。
本标准主要起草人：王洪波、潘朝贤、许明生、刘华IIQ/GDW-10-338-2007 WkV铁塔（钢管塔）组立标准化作业指导书1范围本标准规定了 lOkv铁塔（钢管塔）组立标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。
钢管杆铁塔组立施工工艺技术标准钢管杆铁塔组立施工工艺技术标准1.1 适用范围本节内容适用于10kV线路钢管杆、铁塔组立施工。
1.2 引用标准GB 50233-2005《110kV～500kV架空送电线路施工及验收规范》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》Q/DSG11105-2008《南方电网工程施工工艺控制规范第4部分：配网工程》Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《工程建设标准强制性条文》1.3 设计要求1.3.1 钢管杆、铁塔基础符合下列要求时才可以组立杆塔:（1)经中间检查验收合格。
（2)分解组塔时为设计强度的70%。
（3)整体立塔时为设计强度的100%。
1.3.2 螺栓连接构件时螺栓的穿入方向应符合下列规定:（1）对立体结构：水平方向由内向外，垂直方向由下向上。
（2）对平面结构：a）顺线路方面,由送电侧穿入;b）横线路方向,两侧由内向外, 中间由左向右(指面向受电侧,下同)c）垂直方向由下向上.1.4施工工艺要点1.4.1 组装（1）管材、铁塔构件及工器具等要定置摆放，地面组装用的螺栓、垫片等应按规格、材质分别堆放好。
（2）螺杆必须加垫时，每端不宜超过两个垫圈。
（3）组装完成后，螺栓与构件平面、构件之间不应有空隙。
（4）对组装困难的构件应查明原因，不得强行组装。
（5）组装后的构件，按图纸要求进行检查，注意杆、塔构件是否有遗漏、螺栓连接是否牢固可靠。
1.4.2 吊装（1）核对起重机起吊性能是否满足起吊钢管杆、铁塔的重量及高度，严禁超载起吊。
（2）起吊过程中，起吊速度应均匀，缓提缓放，并随时注意吊装情况。
（3）吊装时，上下段连接后，严禁用旋转起吊臂的方法进行移位找正，必须使用控制绳进行调整。
（4）在电力线路附近吊装时，起重机必须接地良好。

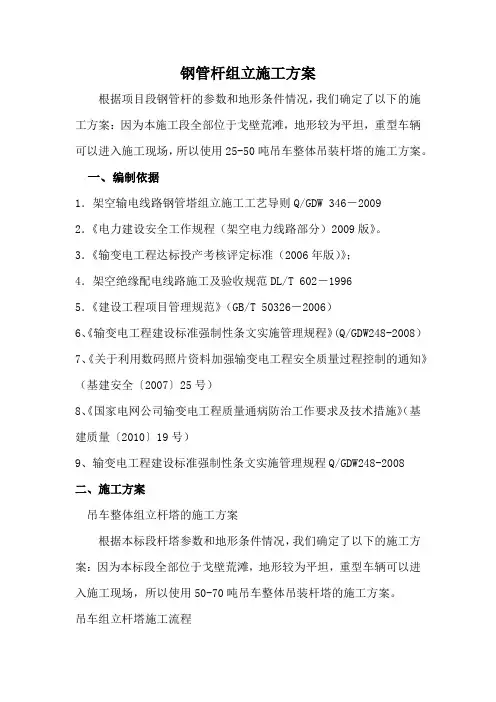

钢管杆组立施工方案根据项目段钢管杆的参数和地形条件情况，我们确定了以下的施工方案：因为本施工段全部位于戈壁荒滩，地形较为平坦，重型车辆可以进入施工现场，所以使用25-50吨吊车整体吊装杆塔的施工方案。
一、编制依据1．架空输电线路钢管塔组立施工工艺导则Q/GDW 346－20092．《电力建设安全工作规程（架空电力线路部分）2009版》。
3．《输变电工程达标投产考核评定标准（2006年版）》；4．架空绝缘配电线路施工及验收规范DL/T 602－19965．《建设工程项目管理规范》（GB/T 50326－2006）6、《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008）7、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）8、《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）9、输变电工程建设标准强制性条文实施管理规程Q/GDW248-2008二、施工方案吊车整体组立杆塔的施工方案根据本标段杆塔参数和地形条件情况，我们确定了以下的施工方案：因为本标段全部位于戈壁荒滩，地形较为平坦，重型车辆可以进入施工现场，所以使用50-70吨吊车整体吊装杆塔的施工方案。
吊车组立杆塔施工流程杆塔组立工程开始前，必须先安排吊车专业施工人员进场勘察吊车进场道路和作业现场实际地形情况，初步确定能够进场的吊车的最大吨位和相应的道路修筑方案，同时确定吊车吊装时占用场地的情况，防止塔材运输和堆放时占用吊车的作业场地。
杆塔数量和型号确与施工图纸一致时，开始人工连接杆塔主材并将连接螺栓紧固好。
连接主材的长度、段数、摆放位置必须提前由技术部和吊车作业人员确定好，确保吊车进场后能立即开始吊装作业；地面组装人员将该基塔位的全部主材连接完毕后，即进入下一基塔位进行连接作业，使用吊车组塔提高效率的关键就是由以上两项因素决定的流水作业速度的快慢。
吊车选择的起吊位置十分重要。
钢管杆组立作业指导书编码：SDXL-06批准：日期技术审核：日期安监审核：日期项目部审核：日期编写：日期二0一0年月塔型 呼称高 代表桩号段数 重量(吨) 长度(米) 备注2GAZ24121N6、N7、N8、N9 一 3．7 9．3二2．8 9．3三 3．6 9．36四 2．3 8．82GAZ24127N5、 N10一4．4 10 二 3．5 10 三 3．3 11．36 四 3．4 l 1．4 2GAZ21241N3、 N4一 6．6 11．3 二5．4 11．3 三 3．7 l 1．4 四 4 1 1．4 五 4．5 l 1．36 2GAJ2421 5N2一7．6 1 0．3 二 6．3 10．05 三 5．5 10.9l 2GAJ2L4l18N11一6．2 l 1．4 二 5 1 l.4 三4．61 1．462. 编写依据序号 标准及规范名称编号1 《110～500kV 架空送电线路施工及验收规范》 GBJ50233—20052 《钢结构设计规范》GB500 1 7—20033 《钢结构高强度螺栓连接的设计、施工及验收规范规范》 J GJ82—9 l4 《输电线路施工机具设计、试验基本要求》 DL ／T8 7 5—20045 《电业安伞工作规程 电力线路部分》DL409—9 16 《电力建设安全工作规程第2部分：架空电力线路》 DL5009．2—20041．工程概况及适用范围 1．1工程简述包括：工程的总情况，钢管杆设计型号，工程量，地形等1．2铁塔配置如下表示例7 《110～500kV架空送电线路设计技术规程》DL／T5092—1 9998 《110kV～500kV送变电工程质量检验及评级标准第l部分：送电工程》Q／CSG 10017．1—20079 电网建设安全健康与环境管理办法实施细则南方电网计[2004]27号参考文件备注l 本工程的相关设计图纸2 本工程的组织设计3 本单位的质量管理体系、职业健康安全管理体系、环境管理体系的相关文件4 现场调查情况3．作业流程3．1吊车吊装钢管杆作业(工序)流程图(图1供参考)图1 图23．2座地抱杆吊装钢管杆作业(工序)流程图（图2）4作业准备4.1人员准备序号工作人数备注1 现场指挥 1 重要岗位2 安全监督 1 重要岗位，必须专责3 塔上作业4 重要岗位，持证上岗4 吊车司机 1 重要岗位，持证上岗5 地面组装106 机动绞磨手 2 重要岗位，持证上岗7 拉磨绳 48 控制大绳（8）由地面组装人员兼任合计22说明：根据实际工程量配置。

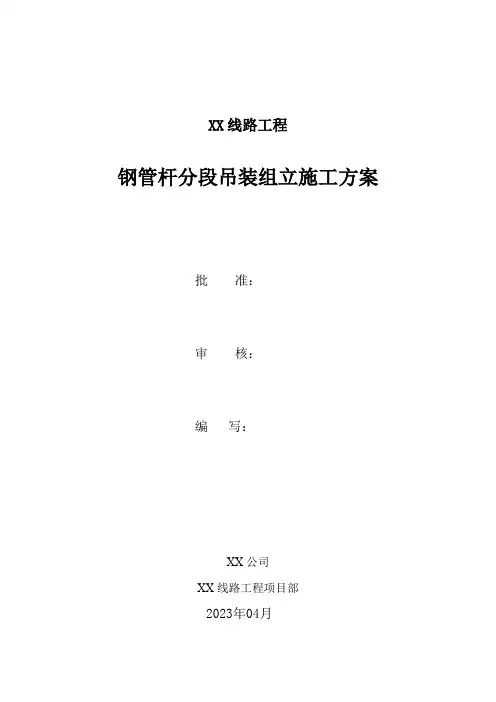

XX线路工程钢管杆分段吊装组立施工方案批准：审核：编写：XX公司XX线路工程项目部2023年04月目录1、编制说明 (1)1.1.适用范围 (1)1.2.编制依据 (1)2、工程概况 (1)2.1.工程简介 (1)2.2.主要技术参数 (2)2.3.施工特点与难点 (3)3、施工组织计划 (3)3.1.施工进度计划 (3)3.2.施工人员组织及计划 (3)3.3.施工主要机械、工器具的选择 (4)4、施工方案 (5)4.1.施工工艺流程及方案简述 (5)4.2.施工准备 (7)4.3.吊车组塔 (8)5、质量要求 (11)5.1.质量控制措施 (11)6、安全措施 (12)6.1.施工安全措施 (12)6.2.施工安全风险动态识别、评估及预控措施 (14)6.3.安全文明施工措施 (15)6.4.应急处置 (16)7、环境保护措施 (20)8、吊车参数附件 (21)1、编制说明1.1、适用范围本措施适用于XX线路工程（B、C回线路）吊车组立钢管杆施工作业。
1.2、编制依据《110～750kV架空送电线路施工及验收规范》GBJ50233-2014《110～750kV架空输电线路施工质量检验及评定规程》DL/T5168-2016《中国南方电网有限责任公司电力安全工作规程2022版》《建设工程高处作业安全技术规范》JGJ80-2016《工程建设标准强制性条文（电力工程部分）》(2015版)《电网建设施工作业指导书第1部分：输电线路》2012版《中国南方电网有限责任公司基建项目施工机械与机具管理工作指引》（2016）《中国南方电网有限责任公司安全生产工作规定》Q/CSG210001-2011《中国南方电网有限责任公司安全管理规定》Q/CSG210005-2014《工程设计图纸》《铁塔施工图纸设计交底会议纪要》《业主、监理单位有关要求》《项目部相关管理制度》2、工程概况2.1、工程名称：XX线路工程（1）、XX线路工程（C回）线路起迄点及线路长度：线路起于220kV科技城变出线构架，迄于220kV哨溪变侧进线构架，线路全长4.1km,采用单、双回回路架空走线，其中3.3km与隆基至220kV中科星城用户变线路同塔架设设，0.8km为单回路架设。
