X射线光电子能谱仪介绍(精)

X射线光电子能谱分析X射线光电子能谱分析（X-ray photoelectron spectroscopy，简称XPS）是一种用来表征材料表面元素化学状态和电子能级分布的表征技术。

它利用X射线照射材料表面，测量和分析材料表面光电子的能谱，通过分析能谱图可以得到有关材料的化学组成、表面化学键的种类和键长、元素的电子与核心电子之间的相互作用等信息。

本文将对X射线光电子能谱分析技术的原理、仪器设备及应用领域进行详细介绍。

X射线光电子能谱分析的原理可以用以下几个步骤来概括：首先，用X射线照射材料表面，激发材料表面的原子和分子。

然后，从激发的原子和分子中发射出光电子。

这些光电子的能量与产生它们的原子或分子的能级差有关。

最后，测量和分析这些光电子的能谱，从而得到材料表面的化学组成和电子能级分布信息。

为了进行X射线光电子能谱分析，需要使用专门的仪器设备，包括X射线源、能量分辨光电子能谱仪和电子能谱仪。

X射线源通常使用非常亮的单晶或多晶X射线管。

光电子能谱仪用来测量光电子的能谱，并将所获得的信号转化为能谱图。

电子能谱仪则用来检测、放大和记录电子能谱图。

X射线光电子能谱分析可以在多个领域应用，具有广泛的研究意义和实际应用价值。

在材料科学领域，它可以用来表征材料表面的成分和化学状态，研究材料的性质和行为；在表面科学领域，它可以研究表面的形貌和变化，探索表面的特性和反应；在催化剂和材料化学领域，它可以分析催化剂的表面状态和反应过程；在电子器件和光学器件领域，它可以研究界面和界面化学反应的机理等。

总结起来，X射线光电子能谱分析是一种非常重要的表征技术，可以提供关于材料表面的成分、化学状态和电子能级分布等信息。

通过XPS技术，可以探索材料的性质、表面的形貌以及材料的化学反应机理等，对于材料科学、表面科学、催化剂和电子光学器件等领域的研究和应用具有重要意义。

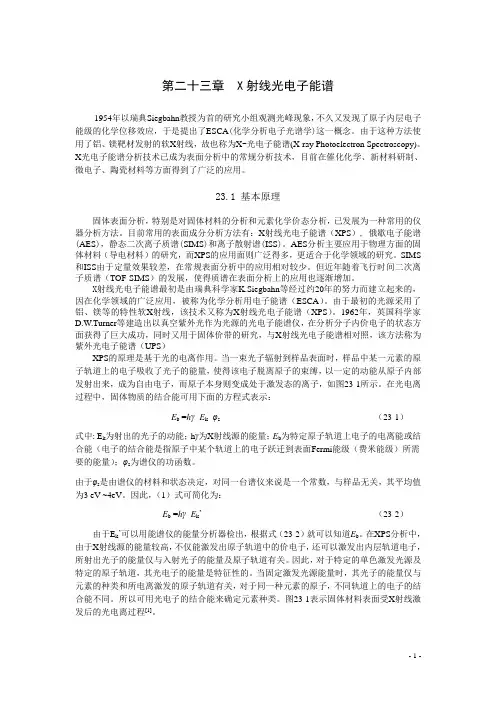

第二十三章 X射线光电子能谱1954年以瑞典Siegbahn教授为首的研究小组观测光峰现象，不久又发现了原子内层电子能级的化学位移效应，于是提出了ESCA(化学分析电子光谱学)这一概念。

由于这种方法使用了铝、镁靶材发射的软X射线，故也称为X-光电子能谱(X-ray Photoelectron Spectroscopy)。

X光电子能谱分析技术已成为表面分析中的常规分析技术，目前在催化化学、新材料研制、微电子、陶瓷材料等方面得到了广泛的应用。

23.1 基本原理固体表面分析，特别是对固体材料的分析和元素化学价态分析，已发展为一种常用的仪器分析方法。

目前常用的表面成分分析方法有：X射线光电子能谱（XPS）, 俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。

AES分析主要应用于物理方面的固体材料（导电材料）的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。

SIMS 和ISS由于定量效果较差，在常规表面分析中的应用相对较少。

但近年随着飞行时间二次离子质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。

X射线光电子能谱最初是由瑞典科学家K.Siegbahn等经过约20年的努力而建立起来的，因在化学领域的广泛应用，被称为化学分析用电子能谱（ESCA）。

由于最初的光源采用了铝、镁等的特性软X射线，该技术又称为X射线光电子能谱（XPS）。

1962年，英国科学家D.W.Turner等建造出以真空紫外光作为光源的光电子能谱仪，在分析分子内价电子的状态方面获得了巨大成功，同时又用于固体价带的研究，与X射线光电子能谱相对照，该方法称为紫外光电子能谱（UPS）XPS的原理是基于光的电离作用。

当一束光子辐射到样品表面时，样品中某一元素的原子轨道上的电子吸收了光子的能量，使得该电子脱离原子的束缚，以一定的动能从原子内部发射出来，成为自由电子，而原子本身则变成处于激发态的离子，如图23-1所示。

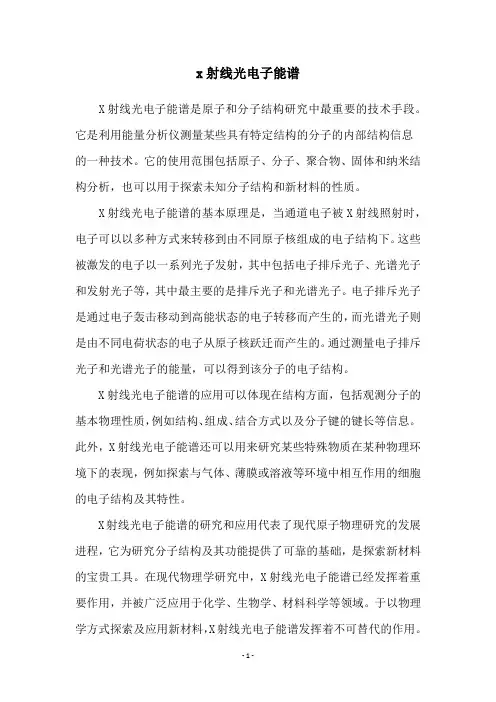

x射线光电子能谱X射线光电子能谱是原子和分子结构研究中最重要的技术手段。

它是利用能量分析仪测量某些具有特定结构的分子的内部结构信息的一种技术。

它的使用范围包括原子、分子、聚合物、固体和纳米结构分析，也可以用于探索未知分子结构和新材料的性质。

X射线光电子能谱的基本原理是，当通道电子被X射线照射时，电子可以以多种方式来转移到由不同原子核组成的电子结构下。

这些被激发的电子以一系列光子发射，其中包括电子排斥光子、光谱光子和发射光子等，其中最主要的是排斥光子和光谱光子。

电子排斥光子是通过电子轰击移动到高能状态的电子转移而产生的，而光谱光子则是由不同电荷状态的电子从原子核跃迁而产生的。

通过测量电子排斥光子和光谱光子的能量，可以得到该分子的电子结构。

X射线光电子能谱的应用可以体现在结构方面，包括观测分子的基本物理性质，例如结构、组成、结合方式以及分子键的键长等信息。

此外，X射线光电子能谱还可以用来研究某些特殊物质在某种物理环境下的表现，例如探索与气体、薄膜或溶液等环境中相互作用的细胞的电子结构及其特性。

X射线光电子能谱的研究和应用代表了现代原子物理研究的发展进程，它为研究分子结构及其功能提供了可靠的基础，是探索新材料的宝贵工具。

在现代物理学研究中，X射线光电子能谱已经发挥着重要作用，并被广泛应用于化学、生物学、材料科学等领域。

于以物理学方式探索及应用新材料，X射线光电子能谱发挥着不可替代的作用。

X射线光电子能谱可以帮助我们深入理解原子、分子、聚合物、固体和纳米体系的结构，从而及时掌握新材料、新分子和新结构的技术发展趋势，更好地运用在现代科研技术中。

X射线光电子能谱是一种非常重要的科学研究工具，在现代科学研究中发挥着重要的作用，它的研究和应用可以依赖于先进的实验室设备和技术，能够准确反映分子结构的特性，并作为研究新材料的重要手段，它对于物理学研究具有重要的实际意义。

X射线能谱仪的原理介绍在许多材料的研究与应用中，需要用到一些特殊的仪器来对各种材料从成分和结构等方面进行分析研究。

其中，X射线能谱仪(XPS)就是常用仪器之一。

下面详细介绍一下X射线能谱仪的基本原理、结构、优缺点及应用。

X射线光电子能谱(XPS)也被称作化学分析用电子能谱(ESCA)。

该方法是在六十年代由瑞典科学家KaiSiegbahn教授发展起来的。

由于在光电子能谱的理论和技术上的重大贡献，1981年，KaiSiegbahn获得了诺贝尔物理奖。

三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。

XPS已从刚开始主要用来对化学元素的定性分析，已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。

XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。

目前该分析方法在日常表面分析工作中的份额约50%，是一种主要的表面分析工具。

基本原理X射线能谱仪为扫描电镜附件，其原理为电子枪发射的高能电子由电子光学系统中的两级电磁透镜聚焦成很细的电子束来激发样品室中的样品，从而产生背散射电子，二次电子、俄歇电子、吸收电子、透射电子、X射线和阴极荧光等多种信息。

若X射线光子由Si(Li)探测器接收后给出电脉冲讯号，由于X射线光子能量不同(对某一元素能量为一不变量)经过放大整形后送人多道脉冲分析器，通过显象管就可以观察按照特征X射线能量展开的图谱。

一定能量上的图谱表示一定元素，图谱上峰的高低反映样品中元素的含量(量子的数目)这就是X射线能谱仪的基本原理。

结构能谱仪由半导体探测器、前置放大器和多道脉冲分析器组成。

它是利用X射线光子的能量来进行元素分析的。

X射线光子有锂漂移硅Si(Li)探测器接收后给出电脉冲信号，该信号的幅度随X 射线光子的能量不同而不同。

脉冲信号再经放大器放大整形后，送入多道脉冲高度分析器，然后根据X射线光子的能量和强度区分样品的种类和高度。

X射线能谱仪的优点与缺点1、X射线能谱仪的优点(1)能快速、同时对除H和He以外的所有元素进行元素定性、定量分析，几分钟内就可完成；可以直接测定来自样品单个能级光电发射电子的能量分布，且直接得到电子能级结构的信息。

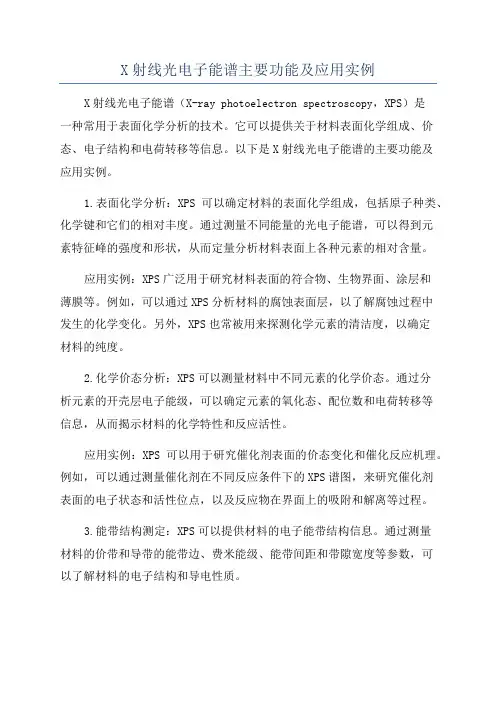

X射线光电子能谱主要功能及应用实例X射线光电子能谱（X-ray photoelectron spectroscopy，XPS）是一种常用于表面化学分析的技术。

它可以提供关于材料表面化学组成、价态、电子结构和电荷转移等信息。

以下是X射线光电子能谱的主要功能及应用实例。

1.表面化学分析：XPS可以确定材料的表面化学组成，包括原子种类、化学键和它们的相对丰度。

通过测量不同能量的光电子能谱，可以得到元素特征峰的强度和形状，从而定量分析材料表面上各种元素的相对含量。

应用实例：XPS广泛用于研究材料表面的符合物、生物界面、涂层和薄膜等。

例如，可以通过XPS分析材料的腐蚀表面层，以了解腐蚀过程中发生的化学变化。

另外，XPS也常被用来探测化学元素的清洁度，以确定材料的纯度。

2.化学价态分析：XPS可以测量材料中不同元素的化学价态。

通过分析元素的开壳层电子能级，可以确定元素的氧化态、配位数和电荷转移等信息，从而揭示材料的化学特性和反应活性。

应用实例：XPS可以用于研究催化剂表面的价态变化和催化反应机理。

例如，可以通过测量催化剂在不同反应条件下的XPS谱图，来研究催化剂表面的电子状态和活性位点，以及反应物在界面上的吸附和解离等过程。

3.能带结构测定：XPS可以提供材料的电子能带结构信息。

通过测量材料的价带和导带的能带边、费米能级、能带间距和带隙宽度等参数，可以了解材料的电子结构和导电性质。

应用实例：XPS可用于研究半导体、金属和氧化物等材料的能带结构和电子性质。

例如，可以通过测量半导体材料的价带和导带的能带边，来研究材料的能隙和输运性质，以及探索在光电子器件中的应用。

4.化学键分析：XPS可以测量材料中化学键的电子密度和价电子轨道的分布。

通过观察峰位和峰形的变化，可以推断出化学键的键长、键数和键的极性等信息。

应用实例：XPS可用于研究材料的化学键环境和键的特性。

例如，可以通过XPS测量材料中C1s能级的峰位和结构，来确定碳的化学键状态，从而分析碳材料的结构和官能团的存在。

第18章X射线光电子能谱分析18.1 引言固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。

目前常用的表面成分分析方法有：X射线光电子能谱（XPS）, 俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。

AES 分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。

SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。

但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。

本章主要介绍X射线光电子能谱的实验方法。

X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。

该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来的。

由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。

三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。

XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。

XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。

目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。

在XPS谱仪技术发展方面也取得了巨大的进展。

在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6μm大小, 使得XPS在微区分析上的应用得到了大幅度的加强。

图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。

在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。

X射线光电子能谱基本原理X射线光电子能谱（X-ray photoelectron spectroscopy，简称XPS）是一种用来研究物质表面化学组成和电子状态的表征技术。

它基于光电效应和能量守恒原理，通过测量进射在样品表面的X射线能量和光电子能量的关系来获得有关样品表面成分和电子结构的信息。

XPS的基本原理可以归纳为以下几个步骤：1.光电效应：当一束能量足够高的X射线照射在材料表面时，其中的光子可以与材料表面的原子发生相互作用。

如果材料的电子能量达到逃逸能，光子可以将其激发并引起电子从材料表面逃逸。

2.轨道分辨：光电子能谱仪使用一套能量选择器，可以过滤掉非感兴趣的电子，并且只保留特定能量范围内的电子进入能量分析器。

这样，可以获得关于特定原子轨道能级的信息。

3. 能量分析：经过能量选择器的电子进入能量分析器，通常是束偏转能谱仪（hemispherical analyzer）或柱面镜能谱仪（cylindrical mirror analyzer）。

这些能量分析器根据电子的动能和机械性质来分辨不同能量的电子，并将其聚焦到能量二次检测器上。

4.能量二次检测：能量二次检测器通常是多道器或电子倍增器，用于测量电子撞击二次电子所产生的电荷。

通过测量二次电子能量，可以获得关于原子轨道能级和逃逸深度的信息。

5.能谱分析：通过记录入射X射线的能量和测量电子能量，可以获得样品中存在的化学元素种类和相对丰度的信息。

这些信息通常用能谱图表示，其中X轴表示电子能量，Y轴表示电子计数率。

XPS的优点在于它可以提供关于原子组成、化学价态、化学环境和表面态密度等方面的微观信息，同时还具有非破坏性、高表面灵敏度和定量分析的能力。

然而，XPS也有一些限制，包括样品必须是真空下分析、表面是非反射性的、在样品表面上形成的氧化层需要适当地处理等。

总之，XPS是一种功能强大的表征技术，用于研究材料表面的化学组成和电子结构。

对于材料科学、表面物理学和界面研究等领域的研究具有重要意义。
