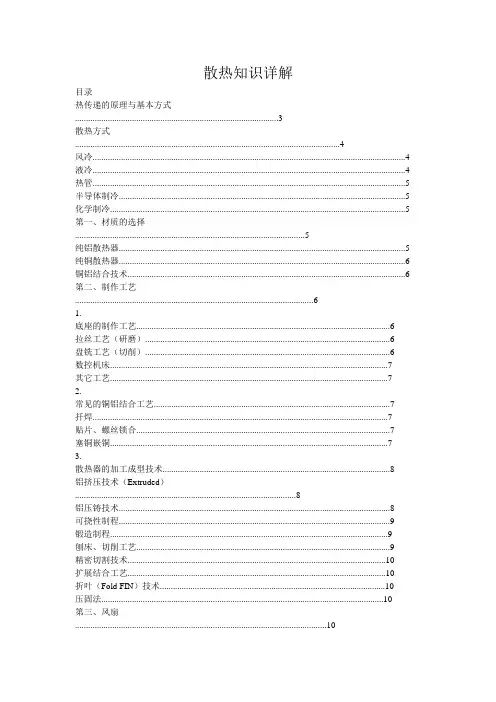

散热知识详解目录热传递的原理与基本方式 (3)散热方式 (4)风冷 (4)液冷 (4)热管 (5)半导体制冷 (5)化学制冷 (5)第一、材质的选择 (5)纯铝散热器 (5)纯铜散热器 (6)铜铝结合技术 (6)第二、制作工艺 (6)1.底座的制作工艺 (6)拉丝工艺(研磨) (6)盘铣工艺(切削) (6)数控机床 (7)其它工艺 (7)2.常见的铜铝结合工艺 (7)扦焊 (7)贴片、螺丝锁合 (7)塞铜嵌铜 (7)3.散热器的加工成型技术 (8)铝挤压技术(Extruded) (8)铝压铸技术 (8)可挠性制程 (9)锻造制程 (9)刨床、切削工艺 (9)精密切割技术 (10)扩展结合工艺 (10)折叶(Fold FIN)技术 (10)压固法 (10)第三、风扇 (10)1.风量 (11)风量和风压 (11)风扇转速 (11)2.风扇噪音 (11)(1) 振动 (12)(2) 风噪 (12)(3) 异音 (12)3.风扇的使用寿命 (12)4.散热风扇的送风形式 (13)轴流风机 (13)离心风机 (13)其它改进风道的设计 (13)5.风扇的叶片 (13)叶片形状 (14)6.风扇的轴承 (14)含油轴承 (14)滚珠轴承 (14)单滚珠轴承 (14)双滚珠轴承 (15)来福轴承 (15)HYPRO轴承 (15)液压轴承 (15)纳米轴承 (15)第四、热管 (16)热管散热简介 (16)热管散热基础知识 (16)热管散热的适用范围 (16)热管散热的原理 (17)热管散热技术解析 (17)散热器材质的比热 (18)散热器与环境的热交换 (19)对作大功率LED照明的朋友,应该有一定的帮助。

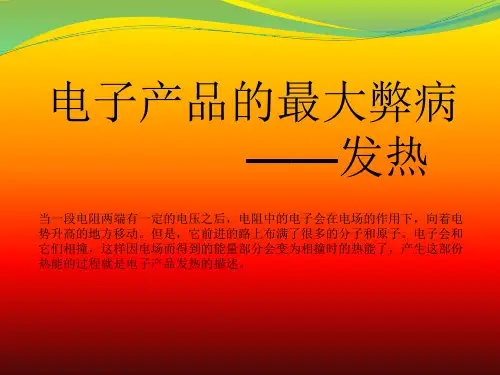

热传递的原理与基本方式学过中学物理的朋友都知道,热传递主要有三种方式:第一传导:(Conduction)物质本身或当物质与物质接触时,能量的传递就被称为热传导,这是最普遍的一种热传递方式,由能量较低的粒子和能量较高的粒子直接接触碰撞来传递能量。
智能手机维修技术培训--- 西可电子 ---第一章,智能手机工作原理简单描述智能手机应用是当前移动应用中的一个流行区域, 未来随着智慧手机发展,企业管理软件和电子商务软件逐渐在智能手机终端应用,移动开发会变的越来越开放,了解手机原理和软件运行机制也变的非常重要。
1 手机运行原理1)概述。
手机有CPU、内存、输入输出设备,其中有一个比较重要的输入输出设备就是空中接口(移动终端与基站之间的接口)。
手机通讯功能便可以利用空中接口协议和基站建立通信,然后完成语音和数据的传输。
一般手机CPU的芯片不是独立的,而是基带处理芯片的一个单元,也称被作CPU核。
手机的核心是基带处理芯片,其中包含比较通用的CPU核单元、DSP核单元、通信协议处理单元。
空中接口要求的通信功能由通信协议处理单元和手机协议软件一起完成。
而手机软件和Pc机一样。
2)单CPU和双CPU。
大部分手机是单CPU,也就是只有基带处理芯片中的CPU核。
通信协议、用户接口都要在这个CPU核上运行。
不过DSP核会分担一些计算量比较复杂的程序算法,例如语音编译码、安全层的各种算法、应用软件的业务逻辑算法等。
随着手机的发展,摄像头、蓝牙、MP3、MP4这些功能可以依靠硬件来实现,相对来说给CPU的压力不是很大,但嵌入式浏览器、虚拟机、嵌入式数据库、应用软件等就会对CPU资源有较高的要求。
单CPU的首要任务是完成通信协议,并且通信协议软件有着很精确的定时要求,因II~#CPU还要兼顾应用软件就比较困难了。
于是便有了双CPU手机。
双CPU手机的其中一个CPU专门把通信协议做好,另一个CPU负责UI、虚拟机、嵌入式数据库、嵌入式浏览器等功能。
两个CPU可以分开,或者做在一个芯片里。
在市场上很多没有基带处理芯片开发能力的手机设计公司(Design House)就购买国外的手机模块,在外面再加一块CPU实现双CPU。
模块跑通信协议,自己加的CPU跑UI和应用软件,两者通过串口通信。
手机散热方法手机在使用过程中,由于长时间运行或者高负载运行,往往会出现发热的情况。
这不仅影响了手机的性能和使用体验,还可能对手机的硬件造成损害。
因此,掌握一些有效的手机散热方法,对于保护手机和延长手机使用寿命都是非常重要的。
下面就来介绍一些常见的手机散热方法。
首先,保持手机通风良好是非常重要的。
在使用手机的时候,尽量避免将手机放在被子、枕头等材料上,以免堵塞手机散热口。
同时,也要避免将手机放在高温的环境中,比如阳光直射的地方或者是暖气片旁边。
保持手机周围的空气流通,有助于手机散热。
其次,合理控制手机的使用时间和使用负荷也是非常重要的。
长时间高负荷运行会导致手机发热严重,因此在使用手机的时候,尽量避免长时间进行大型游戏、视频播放等高负荷操作。
如果需要长时间使用手机,可以考虑使用手机散热支架,让手机与支架之间有一定的间隙,有助于手机散热。
另外,及时清理手机散热口也是非常重要的。
手机在长时间使用后,往往会在散热口处积聚灰尘和杂物,导致散热不畅。
因此,定期对手机散热口进行清理是非常必要的。
可以使用软毛刷或者专门的手机清洁工具进行清理,将散热口处的灰尘和杂物清理干净,有助于提高手机的散热效果。
此外,选择合适的手机散热壳也是一种有效的散热方法。
市面上有很多专门针对手机散热设计的手机壳,这些手机壳通常采用了一些散热材料和散热结构,能够有效地提高手机的散热效果。
在购买手机壳的时候,可以考虑选择这些专门的散热手机壳,有助于改善手机的散热情况。
最后,定期对手机进行系统清理和维护也是非常重要的。
手机在长时间使用后,系统中可能会积累大量的垃圾文件和缓存文件,这些文件不仅会占用手机的存储空间,还会影响手机的运行速度和散热效果。
因此,定期对手机进行系统清理和维护,清理垃圾文件、优化手机运行效果,有助于提高手机的散热效果。
综上所述,手机散热对于保护手机和延长手机使用寿命都是非常重要的。
通过保持手机通风良好、合理控制使用时间和负荷、定期清理散热口、选择合适的散热壳以及定期进行系统清理和维护等方法,可以有效地改善手机的散热情况,保护手机并延长其使用寿命。
手机散热强的原理是
手机散热是通过一系列原理和技术来实现的,这些原理主要包括传热、热导电和热辐射。
首先,传热是手机散热的基本原理之一。
传热是指热从高温区传递到低温区的过程。
手机内部产生的热量通过传热的方式从芯片、电池等热源传递到散热部件,如散热片、散热管等。
散热部件通常具有较大的表面积和良好的热导性,以便更快地将热量传递到周围环境,提高散热效率。
其次,热导电也是手机散热的重要原理之一。
热导电是指热量通过直接的导热材料传导的过程。
手机内部的芯片通常使用金属材料,如铜、铝等,这些金属具有良好的热导性能,可以迅速将热量传递到散热部件。
此外,一些手机还采用了热管技术,将热量传递到散热部件的同时,通过热管内的工质相变来提高热导率,进一步增强散热效果。
再次,热辐射也是手机散热的重要原理之一。
热辐射是指热能以电磁波的形式从物体表面辐射出去的过程。
手机内部的散热部件通常被设计成较大而有良好的表面积,以增加散热面积和辐射热能,从而提高散热效率。
此外,散热部件通常覆盖有散热膜或散热胶等材料,这些材料具有良好的热辐射性能,可以将热能迅速辐射出去,降低温度。
此外,手机散热还受到外界环境和使用条件的影响。
例如,通风良好的环境可以
加速热量的散发,而高温环境和长时间的高负荷使用会导致手机散热不足。
因此,在设计和使用手机时,需要考虑外界环境和使用条件,以提高手机的散热性能。
总之,手机散热强的原理主要包括传热、热导电和热辐射。
通过合理设计散热部件,选择合适的散热材料和技术,以及优化手机的外形和结构,可以提高手机的散热效率,保持手机的稳定性和性能。
手机维修培训第一章:手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。
2、掌握手机小元件的拆卸和焊接方法。
3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。
4、熟练掌握手机BGA集成电路的拆卸和焊接方法。
热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具,热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。
性能较好的850热风枪采用850原装气泵。
具有噪音小、气流稳定的特点,而且风流量较大一般为27L/mm;NEC组成的原装线性电路板,使调节符合标准温度(气流调整曲线),从而获得均匀稳定的热量、风量;手柄组件采用消除静电材料制造,可以有效的防止静电干扰。
由于手机广泛采用粘合的多层印制电路板,在焊接和拆卸时要特别注意通路孔,应避免印制电路与通路孔错开。
更换元件时,应避免焊接温度过高。
有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。
这种损伤可能是潜在的,在数周或数月后才会表现出来。
在拆卸这类元件时,必须放在接地的台子上,接地最有效的办法是维修人员戴上导电的手套,不要穿尼龙衣服等易带静电的服装。
2、操作(1)将热风枪电源插头插入电源插座,打开热风枪电源开关。
(2)在热风枪喷头前10cm处放置一纸条,调节热风枪风速开关,当热风枪的风速在1至8档变化时,观察热风枪的风力情况。
(3)在热风枪喷头前10cm处放置一纸条,调节热风枪的温度开关,当热风枪的温度在1至8档变化时,观察热风枪的温度情况。
(4)实习完毕后,将热风枪电源开关关闭,此时热风枪将向外继续喷气,当喷气结束后再将热风枪的电源插头拔下。
二、电烙铁的使用1.指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁,936电烙铁有防静电(一般为黑色)的,也有不防静电(一般为白色)的,选购936电烙铁最好选用防静电可调温度电烙铁。
在功能上,936电烙铁主要用来焊接,使用方法十分简单,只要用电烙铁头对准所焊元器件焊接即可,焊接时最好使用助焊剂,有利于焊接良好又不造成短路。
一、教学目标1. 让学生了解手机过热的原因及危害。
2. 掌握手机降温的方法和技巧。
3. 培养学生养成良好的手机使用习惯,延长手机使用寿命。
二、教学对象本方案适用于初高中学生及手机使用者。
三、教学时间1课时四、教学准备1. 手机一部2. PPT课件3. 手机散热贴4. 手机壳5. 教学视频五、教学过程(一)导入1. 提问:同学们,你们知道手机过热会带来哪些危害吗?2. 学生回答,教师总结:手机过热会导致手机性能下降、电池寿命缩短、甚至可能引发安全事故。
(二)讲授新课1. 手机过热的原因:a. 长时间使用手机,尤其是玩游戏、看视频等高负荷操作。
b. 手机充电过程中,充电器和手机发热。
c. 手机壳材质不透气,导致散热不良。
d. 手机内部元件老化,散热能力下降。
2. 手机降温方法:a. 减少手机使用时间,避免长时间玩游戏、看视频等高负荷操作。
b. 使用原装充电器和数据线,避免充电过程中发热。
c. 选择透气性好的手机壳,如硅胶、网状等材质。
d. 使用手机散热贴,提高手机散热能力。
e. 定期清理手机内部灰尘,提高散热效果。
(三)实践操作1. 教师演示如何使用手机散热贴,学生跟随操作。
2. 学生分组,每组选取一部手机,尝试使用不同方法进行降温。
(四)总结与反思1. 教师总结本节课所学内容,强调手机降温的重要性。
2. 学生分享实践操作心得,总结适合自己的手机降温方法。
六、教学评价1. 学生能够说出手机过热的原因及危害。
2. 学生能够掌握手机降温的方法和技巧。
3. 学生能够养成良好的手机使用习惯,延长手机使用寿命。
七、教学反思本方案通过理论与实践相结合的方式,让学生了解手机过热的原因及危害,掌握手机降温的方法和技巧。
在教学过程中,教师应注意引导学生积极参与,培养学生的动手能力和实践能力。
同时,教师应关注学生的反馈,不断调整教学方法和策略,提高教学质量。
