桁架钢筋混凝土PPT

桁架钢筋混凝土叠合板(60mm厚底板)适用范围：、1、适用于环境类别为1级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）2、本图集适用于非抗震设计或者抗震设防烈度在6~8度抗震设计的剪力墙结构；3、本图集适用于剪力墙厚度200mm，其他墙厚可以参考使用。

材料要求：1、底板混凝土强度等级C302、底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹板钢筋采用HPB300钢筋叠合板规格及编号：1、底板厚度为60mm，后浇混凝土叠合层厚度为70mm、80mm、90mm 三种。

2、底板的标志宽度、标志跨度（mm）表1~表4表1双向板底板宽度表2双向板底板跨度表3单向板底板宽度表4单向板底板跨度双向叠合板编号：DBSA-BC-EeFf-GHDBS双向受力叠合板用底板，A：拼装位置1是边板，2是中板。

B：底板厚度cm。

C：后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号。

H：底板宽度方向配筋代号。

表5底板跨度、宽度方向钢筋代号组合表例DBS1-67-3620-31。

双向受力叠合板用底板，拼装位置底板，底板厚度60mm，叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋¢10@200，底板宽度方向配筋¢8@200。

单向叠合板编号：DBD BC-EeFf-GDBD单向受力叠合板用底板B：底板厚度cm。

C后浇混凝土叠合层厚度cm。

Ee：底板标志跨度dm。

Ff：底板标志宽度dm。

G：底板跨度方向配筋代号表6单向叠合板用底板钢筋代号表例DBD67-3620-2 单向受力叠合板用底板，底板厚度60mm，后浇混凝土叠合层厚度70mm，底板标志跨度3600mm，底板标志宽度2000mm，底板跨度方向配筋¢8@150，分布钢筋为¢6@200钢筋桁架规格及代号：表7钢筋桁架规格及代号公称是汉语词语，是指统一公认的称呼，机器性能、图纸尺寸等的规格或标准，也可指产品合乎法规的准确公正的名称标识。

钢结构构件工厂产业化生产大大缩短了工程工期。

多高层钢结构的迅猛发展对工程工期提出了更高的要求，而楼板的施工方法是影响工期的重要因素。

钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。

施工阶段，能够承受混凝土自重及施工荷载；使用阶段，钢筋桁架与混凝土协同工作，承受使用荷载。

概况钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。

根据底部模板的不同，钢筋桁架模板可分为A、B两种类型。

A 型钢筋桁架模板是将钢筋桁架与镀锌钢板在工厂焊接成一体，然后运输到施工现场安装；B 型钢筋桁架模板则是将钢筋桁架与竹胶板等模板在施工现场组装后起吊安装。

钢筋桁架楼承板组成示意图A 型钢筋桁架模板横剖面图A 型钢筋桁架模板纵剖面图B型钢筋桁架模板横剖面图B 型钢筋桁架模板纵剖面图受力特点普通现浇钢筋混凝土楼板，施工阶段因下部支模故基本没有挠度，待混凝土达到一定强度后拆模，在自重作用下，楼板下挠，板底混凝土产生拉力、甚至出现裂缝。

而钢筋桁架模板根据是否设临时支撑分为两种情况：1. 设临时支撑时，与普通现浇混凝土楼板基本相同。

2. 不设临时支撑时，在混凝土结硬前，楼板强度和刚度即钢筋桁架的强度和刚度，钢筋桁架模板自重、混凝土重量及施工荷载全由钢筋桁架承受。

混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载及楼面活荷载作用下，板底混凝土才产生拉力。

这样，楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。

在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。

采用压型钢板做底模时，钢板仅0.5mm 厚，计算楼板承载力及挠度时不考虑其作用，故底部无需做防火处理。

但在正常使用情况下，钢板的存在改善了楼板下部混凝土的受力性能，增加了楼板的刚度。

桁架钢筋混凝土在现代建筑领域中，桁架钢筋混凝土作为一种重要的结构形式，正发挥着日益显著的作用。

它不仅具备出色的承载能力，还在建筑的稳定性、耐久性以及经济性等方面展现出独特的优势。

要理解桁架钢筋混凝土，首先得明白什么是桁架。

桁架其实就是一种由杆件彼此在两端用铰链连接而成的结构。

这些杆件主要承受轴向拉力或压力，能有效地将荷载传递并分散。

当把桁架的概念引入到钢筋混凝土中，就形成了桁架钢筋混凝土结构。

这种结构的主要特点之一就是其强大的承载能力。

在建筑中，荷载是不可避免的，包括建筑物自身的重量、人员活动产生的荷载以及可能的风载、雪载等。

桁架钢筋混凝土通过合理的设计，让钢筋和混凝土协同工作，充分发挥各自的优势。

钢筋具有较高的抗拉强度，而混凝土则擅长抗压。

桁架的形式使得钢筋能够更好地承受拉力，混凝土承受压力，从而大大提高了整个结构的承载能力。

从稳定性方面来看，桁架钢筋混凝土也表现出色。

由于桁架结构的几何形状和杆件之间的相互连接，使得整个体系具有较好的稳定性和刚性。

在面对外部的扰动和变形时，能够保持结构的完整性和安全性。

这对于一些高层建筑、大跨度建筑以及对抗震要求较高的建筑来说，尤为重要。

耐久性也是桁架钢筋混凝土的一大优点。

优质的钢筋和高性能的混凝土在良好的配合下，能够有效地抵抗外界环境的侵蚀，如酸雨、化学物质等。

同时，合理的配筋和混凝土保护层厚度的设计，可以延长钢筋的使用寿命，减少因钢筋锈蚀而导致的结构损坏。

在经济性方面，虽然桁架钢筋混凝土在初期建设时可能需要相对较高的投入，但其长期的效益是显著的。

由于其良好的性能和较长的使用寿命，减少了后期的维修和更换成本。

而且，在一些大规模的建筑项目中，通过标准化的设计和施工，可以降低成本，提高效率。

在实际应用中，桁架钢筋混凝土广泛用于各种建筑类型。

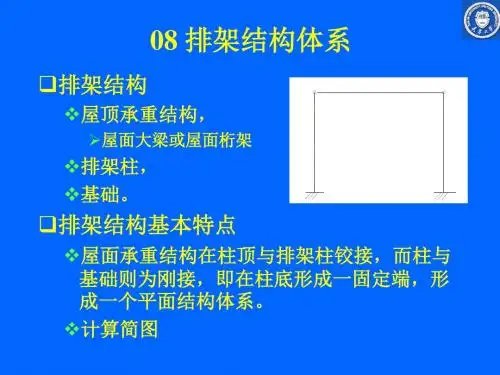

比如在工业厂房中，大跨度的屋架常常采用桁架钢筋混凝土结构，为生产提供宽敞的无柱空间。

在桥梁建设中，桁架钢筋混凝土桥梁能够跨越较大的距离，同时承受车辆的动荷载。

桁架钢筋混凝土1. 概述桁架钢筋混凝土是一种承重构件，广泛应用于建筑、桥梁等工程领域。

它主要由钢筋和混凝土两部分组成，通过合理的配合比和施工工艺，实现高强度、良好的耐久性和稳定的承载能力。

2. 材料要求2.1 钢筋钢筋应符合国家现行有关标准的规定，具有足够的强度、韧性和焊接性能。

常用钢筋有HRB335、HRB400、HRB500等。

2.2 混凝土混凝土应符合国家现行有关标准的规定，具有足够的强度、耐久性和工作性能。

常用混凝土强度等级有C20、C25、C30等。

3. 施工工艺3.1 钢筋加工1.按照设计图纸和规范要求，加工成所需形状和尺寸的钢筋。

2.钢筋应平直，无损伤，表面无裂纹。

3.钢筋应进行除锈、清污处理。

3.2 钢筋安装1.按照设计图纸和规范要求，进行钢筋布设。

2.钢筋应固定牢固，无偏位。

3.钢筋之间应保持一定的距离，满足混凝土浇筑和养护要求。

3.3 混凝土浇筑1.混凝土应搅拌均匀，无离析现象。

2.混凝土浇筑应分层进行，每层厚度应符合规范要求。

3.浇筑过程中，应采取措施防止钢筋位移和变形。

3.4 养护1.混凝土浇筑后，应及时进行养护。

2.养护时间应符合规范要求，一般不少于7天。

3.养护过程中，应保持混凝土表面湿润，防止干裂。

4. 质量控制1.施工过程中，应严格按照设计图纸和规范要求进行。

2.加强对原材料的质量检验，确保原材料合格。

3.加强施工过程的质量控制，确保施工质量。

5. 安全注意事项1.施工人员应严格遵守安全操作规程，确保施工安全。

2.施工现场应设置安全防护设施，防止事故发生。

3.应对施工现场进行定期安全检查，发现问题及时整改。

其他就是桁架钢筋混凝土的详细介绍，希望对您有所帮助。

如有其他问题，请随时与我联系。

6. 验收标准6.1 外观质量1.桁架钢筋混凝土结构表面应平整，无裂缝、蜂窝、麻面等现象。

2.钢筋布置应均匀，无偏位，焊接部位应牢固。

6.2 结构尺寸1.结构尺寸应符合设计图纸和规范要求。
