电力系统中性点运行方式

电力系统的中性点运行方式在电力系统中，当变压器或发电机的三相绕组为星形联结时,其中性点可有两种运行方式：中性点接地和中性点部接地。

中性点直接接地系统称为大电流接地系统,中性点不接地和中性点经消弧线圈（或电阻)接地的系统称为小电流接地系统。

中性点的运行方式主要取决于单相接地时电气设备绝缘要求及供电可靠性.图1－2列出了常用的中性点运行方式.图中，电容C为输电线路对地分布电容。

图1－2 电力系统中性点运行方式a）中性点直接接地b）中性点不接地c）中性点经消弧线圈接地d）中性点经电阻接地中性点直接接地方式：当发生一相对地绝缘破坏时,即构成单相短路,供电中断，可靠性降低。

但是，该方式下非故障相对地电压不变，电气设备绝缘水平可按相电压考虑。

此外，在380/220V低压供电系统中，线对地电压为相电压，可接入单相负荷。

中性点不接地方式：当发生单相接地故障时，线电压不变，而非故障相对地电压升高到原来相电压的√3倍,供电不中断,可靠性高。

电力系统的构成图示一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用，如图所示。

电力系统的组成示意图低压接地系统字母表示含义解释1 ）国际电工委员会（ IEC )规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系.如 T 表示是中性点直接接地； I 表示所有带电部分绝缘。

2 ）第二个字母表示用电装置外露的可导电部分对地的关系.如 T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系； N 表示负载采用接零保护。

3 )第三个字母表示工作零线与保护线的组合关系。

如 C 表示工作零线与保护线是合一的，如TN-C ; S 表示工作零线与保护线是严格分开的，所以 PE 线称为专用保护线，如 TN—S 。

T－电源端有一点直接接地；I－电源端所有带电部分不接地或有一点通过高阻抗接地.第二个字母表示电气装置的外露可电导部分与地的关系:T－电气装置的外露可电导部分直接接地，此接地点在电气上独立于电源端的接地点；N－电气装置的外露可电导部分与电源端接地点有直接电气连接。

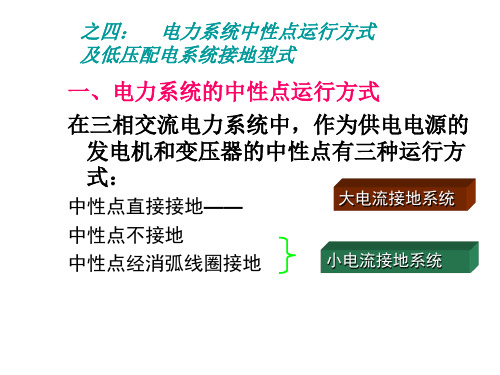

电力系统中性点运行方式电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地，经过消弧线圈或高阻抗接地，称为小接地电流系统。

其中采用最广泛的是中性点接地、中性点经过消弧线圈接地和中性点直接接地等三种方式。

（一）中性点不接地系统当中性点不接地的系统中发生一相接地时，接在相间电压上的受电器的供电并未遭到破坏，它们可以继续运行，但是这种电网长期在一相接地的状态下运行，也是不能允许的，因为这时非故障相电压升高，绝缘薄弱点很可能被击穿，而引起两相接地短路，将严重地损坏电气设备。

所以，在中性点不接地电网中，必须设专门的监察装置，以便使运行人员及时地发现一相接地故障，从而切除电网中的故障部分。

在中性点不接地系统中，当接地的电容电流较大时，在接地处引起的电弧就很难自行熄灭。

在接地处还可能出现所谓间隙电弧，即周期地熄灭与重燃的电弧。

由于电网是一个具有电感和电容的振荡回路，间歇电弧将引起相对地的过电压，其数值可达（2.5〜3）Ux。

这种过电压会传输到与接地点有直接电连接的整个电网上，更容易引起另一相对地击穿，而形成两相接地短路。

在电压为3-10kV的电力网中，一相接地时的电容电流不允许大于30A，否则，电弧不能自行熄灭。

在20〜60kV 电压级的电力网中，间歇电弧所引起的过电压，数值更大，对于设备绝缘更为危险，而且由于电压较高，电弧更难自行熄灭。

因此，在这些电网中，规定一相接地电流不得大于10A。

（二）中性点经消弧线圈接地系统当一相接地电容电流超过了上述的允许值时,可以用中性点经消弧线圈接地的方法来解决，该系统即称为中性点经消弧线圈接地系统。

消弧线圈主要有带气隙的铁芯和套在铁芯上的绕组组成，它们被放在充满变压器油的油箱内。

绕组的电阻很小，电抗很大。

消弧线圈的电感，可用改变接入绕组的匝数加以调节。

显然，在正常的运行状态下，由于系统中性点的电压三相不对称电压，数值很小，所以通过消弧线圈的电流也很小。

1、电力系统中性点运行方式电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地，经过消弧线圈或高阻抗接地，称为小接地电流系统。

其中采用最广泛的是中性点接地、中性点经过消弧线圈接地和中性点直接接地等三种方式。

(一)中性点不接地系统当中性点不接地的系统中发生一相接地时，接在相间电压上的受电器的供电并未遭到破坏，它们可以继续运行，但是这种电网长期在一相接地的状态下运行，也是不能允许的，因为这时非故障相电压升高，绝缘薄弱点很可能被击穿，而引起两相接地短路，将严重地损坏电气设备。

所以，在中性点不接地电网中，必须设专门的监察装置，以便使运行人员及时地发现一相接地故障，从而切除电网中的故障部分。

在中性点不接地系统中，当接地的电容电流较大时，在接地处引起的电弧就很难自行熄灭。

在接地处还可能出现所谓间隙电弧，即周期地熄灭与重燃的电弧。

由于电网是一个具有电感和电容的振荡回路，间歇电弧将引起相对地的过电压，其数值可达(2.5～3)Ux。

这种过电压会传输到与接地点有直接电连接的整个电网上，更容易引起另一相对地击穿，而形成两相接地短路。

在电压为3-10kV的电力网中，一相接地时的电容电流不允许大于30A，否则，电弧不能自行熄灭。

在20～60kV电压级的电力网中，间歇电弧所引起的过电压，数值更大，对于设备绝缘更为危险，而且由于电压较高，电弧更难自行熄灭。

因此，在这些电网中，规定一相接地电流不得大于10A。

(二)中性点经消弧线圈接地系统当一相接地电容电流超过了上述的允许值时,可以用中性点经消弧线圈接地的方法来解决，该系统即称为中性点经消弧线圈接地系统。

消弧线圈主要有带气隙的铁芯和套在铁芯上的绕组组成，它们被放在充满变压器油的油箱内。

绕组的电阻很小，电抗很大。

消弧线圈的电感，可用改变接入绕组的匝数加以调节。

显然，在正常的运行状态下，由于系统中性点的电压三相不对称电压，数值很小，所以通过消弧线圈的电流也很小。

一，何为电力系统中性点，其运行方式如何,我国电力系统中性点运行情况如何？(P/21)1，电力系统中性点是指发电机或者变压器三相绕组星形接线的公共连接点。

因该点在系统正常对称运行时电位接近于零，故称之为中性点。

2，所谓中性点的运行方式，即与大地连接的方式，是一个涉及短路电流大小，绝缘水平，供电可靠性，接地保护方式，对通信的干扰，系统接线方式等很多方面的问题。

3，我国电力系统中性点接地方式有四种：中性点不接地，中性点经消弧线圈接地，中性点直接接地，中性点经电阻或电抗接地。

二，什么叫电压降落，电压损耗，电压偏移，及输电效率？(P/58，60，61)1，网络元件的电压降落是指元件首末端两点电压的相量差。

2，电压损耗是指始末端两点电压的数值差。

3，所谓电压偏移，是指网络中某节点的实际电压同网络该处额定电压的之间的数值差，可以用kV表示，也可以用额定电压的百分数表示：电压偏移(%)=(V-Vn)/Vn*100%4，线路末端有功功率与线路首端输送有功功率之比，便是线路的输电效率。

三，什么是电力系统的潮流分布计算？其计算的主要目的是什么？(P/58)所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的电压分布和功率分布，即计算出各母线（节点）电压幅值和相角，以及流过所有元件（设备）的有功功率和无功功率。

其主要目的有：1，检查电力系统各元件是否过载。

2，检查电力系统各母线电压是否满足要求。

3，根据对各种运行方式的潮流计算，可以帮助调度人员正确合理地选择系统运行方式。

4，根据功率分布，选择电力系统的电气设备和导线截面积，可以为电力系统的规划、扩建和继电保护整定计算提供必要的数据和依据。

5，为调压计算、经济运行计算、短路计算和稳定计算提供必要的数据。

四，简述用调相机补偿无功功率调压的原则和基本思路。

(p/124)1，无功补偿分为集中补偿,分散补偿和随机随器补偿,应该遵循：全面规划,合理布局,分级补偿,就地平衡；集中补偿与分散补偿相结合,以分散补偿主;高压补偿与低压补偿相结合,以低压补偿为主；调压与降损相结合，以降损为主的原则2，同步调相机相当于空载运行的同步电动机。

浅谈电力系统中性点的运行方式学习电力系统中性点运行方式的意义及类别，掌握中性点不接地运行方式的特点及应用，能够绘制当中性点不接地系统单相接地故障时，各相电流及电压的变化向量图，进而分析中性点不接地运行方式下的系统工况；深入研究中性点经消弧线圈接地及直接接地运行方式的特点及应用。

1引言电力系统的系指发电机、变压器星形接线中性点。

电力系统中性点的运行方式共三种：中性点不接地运行方式、中性点经消弧线圈接地运行方式和中性点直接接地运行方式。

前两种接地系统统称为小接地电流系统，后一种接地系统又称为大接地电流系统。

研究分析中性点运行方式的目的一是分析影响系统可靠运行的因素，二是合理设置设备的绝缘，三是研究如何避免对通信的干扰，四是选择继电保护等。

电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地，经过消弧线圈或高阻抗接地，称为小接地电流系统。

其中采用最广泛的是中性点接地、中性点经过消弧线圈接地和中性点直接接地等三种方式。

2中性点不接地系统电力线路存在分散电容，各相对地之间是空气层，空气是绝缘介质，组成分散电容C。

分散电容有相对地电容和相间电容。

通常不予考虑相间电容。

假设三相系统完全对称（即电源中性点的电位为零），对地分散电容用集中电容表示。

则负荷电流、、对称。

当导线经过完全换位后，Cu=Cv=Cw=C，则对地附加电容电流对称当发生单相接地故障时，故障相电压下降非故障相电压升高则对地电容电流发生变化：规定相线上的电流方向由电源→电网。

则：实用计算，对架空线路对电缆：因此：输电线路的绝缘水平按线电压设计，当发生单相接地故障时，三相系统仍然对称，接在相间电压上的用电器的供电并未遭到破坏，可以继续运行。

但是这种电网长期在单相接地的状态下运行，也是不能允许的，因为这时非故障相电压升高，绝缘薄弱点很可能被击穿，而引起两相接地短路，将严重地损坏电气设备。

另一方面由于存在接地容性电流，当接地的电容电流较大时，在接地处引起的电弧就很难自行熄灭。
