电力系统运行方式

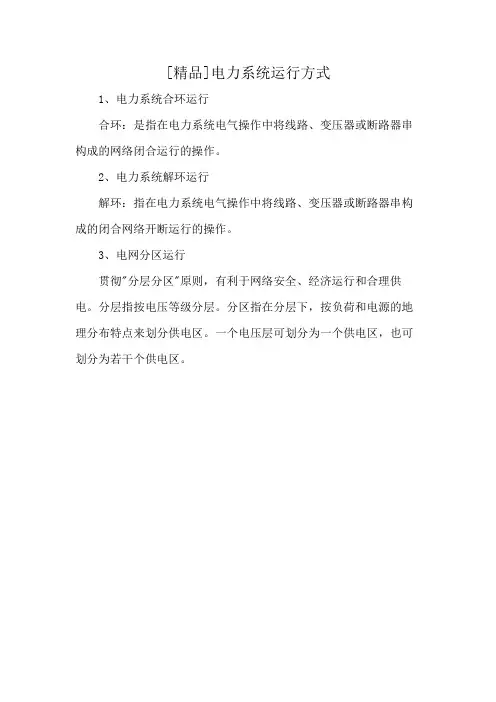

[精品]电力系统运行方式
1、电力系统合环运行
合环：是指在电力系统电气操作中将线路、变压器或断路器串构成的网络闭合运行的操作。

2、电力系统解环运行
解环：指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络开断运行的操作。

3、电网分区运行
贯彻"分层分区"原则，有利于网络安全、经济运行和合理供电。

分层指按电压等级分层。

分区指在分层下，按负荷和电源的地理分布特点来划分供电区。

一个电压层可划分为一个供电区，也可划分为若干个供电区。

电力系统的中性点运行方式电力系统的中性点运行方式在电力系统中，当变压器或发电机的三相绕组为星形联结时，其中性点可有两种运行方式：中性点接地和中性点部接地。

中性点直接接地系统称为大电流接地系统，中性点不接地和中性点经消弧线圈（或电阻）接地的系统称为小电流接地系统。

中性点的运行方式主要取决于单相接地时电气设备绝缘要求及供电可靠性。

图1－2列出了常用的中性点运行方式。

图中，电容C为输电线路对地分布电容。

图1－2 电力系统中性点运行方式a)中性点直接接地b)中性点不接地c)中性点经消弧线圈接地d)中性点经电阻接地中性点直接接地方式：当发生一相对地绝缘破坏时，即构成单相短路，供电中断，可靠性降低。

但是，该方式下非故障相对地电压不变，电气设备绝缘水平可按相电压考虑。

此外，在380/220V低压供电系统中，线对地电压为相电压，可接入单相负荷。

中性点不接地方式：当发生单相接地故障时，线电压不变，而非故障相对地电压升高到原来相电压的√3倍，供电不中断，可靠性高。

电力系统的构成图示一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用，如图所示。

电力系统的组成示意图电流接地方式；凡是单相接地电弧能够瞬间自行熄灭者，属于小电流接地方式。

大电流接地方式主要有：中性点有效接地方式；中性点全接地方式，即非常有效接地方式。

此外，还有中性点经低电抗、中电阻和低电阻接地方式等。

小电流接地方式主要有：中性点谐振（经消弧线圈）接地方式；中性点不接地方式；中性点经高电阻接地方式等。

◆中性点不接地系统：中性点对地绝缘的系统优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的 倍，因此绝缘要求高，增加绝缘费用。

存在保护选择性问题。

适用范围：中压系统且接地电流小于规定值。

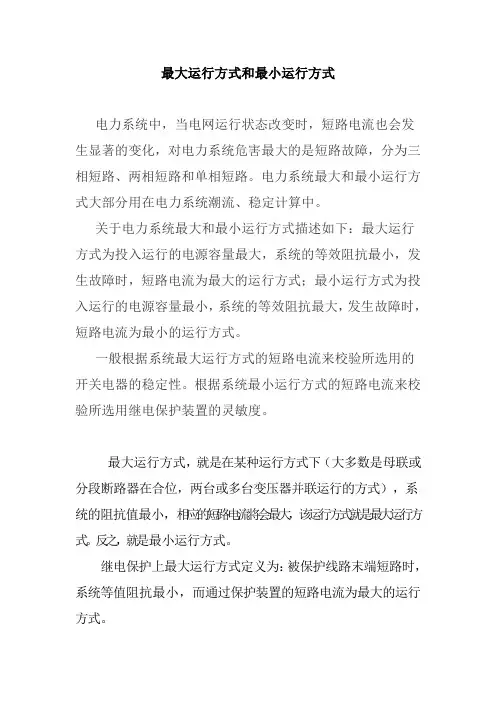

最大运行方式和最小运行方式
电力系统中，当电网运行状态改变时，短路电流也会发生显著的变化，对电力系统危害最大的是短路故障，分为三相短路、两相短路和单相短路。

电力系统最大和最小运行方式大部分用在电力系统潮流、稳定计算中。

关于电力系统最大和最小运行方式描述如下：最大运行方式为投入运行的电源容量最大，系统的等效阻抗最小，发生故障时，短路电流为最大的运行方式；最小运行方式为投入运行的电源容量最小，系统的等效阻抗最大，发生故障时，短路电流为最小的运行方式。

一般根据系统最大运行方式的短路电流来校验所选用的开关电器的稳定性。

根据系统最小运行方式的短路电流来校验所选用继电保护装置的灵敏度。

最大运行方式，就是在某种运行方式下（大多数是母联或分段断路器在合位，两台或多台变压器并联运行的方式），系统的阻抗值最小，相应的短路电流将会最大，该运行方式就是最大运行方式。

反之，就是最小运行方式。

继电保护上最大运行方式定义为：被保护线路末端短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。

最小运行方式，就是在同样短路情况下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。

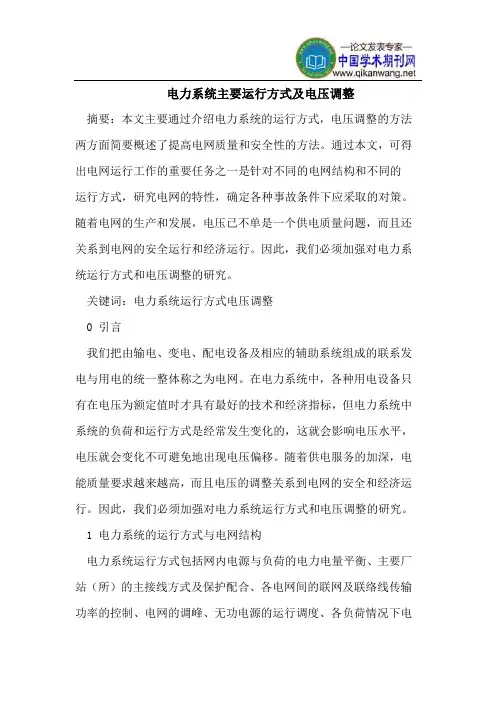

电力系统主要运行方式及电压调整摘要：本文主要通过介绍电力系统的运行方式，电压调整的方法两方面简要概述了提高电网质量和安全性的方法。

通过本文，可得出电网运行工作的重要任务之一是针对不同的电网结构和不同的运行方式，研究电网的特性，确定各种事故条件下应采取的对策。

随着电网的生产和发展，电压已不单是一个供电质量问题，而且还关系到电网的安全运行和经济运行。

因此，我们必须加强对电力系统运行方式和电压调整的研究。

关键词：电力系统运行方式电压调整0 引言我们把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称之为电网。

在电力系统中，各种用电设备只有在电压为额定值时才具有最好的技术和经济指标，但电力系统中系统的负荷和运行方式是经常发生变化的，这就会影响电压水平，电压就会变化不可避免地出现电压偏移。

随着供电服务的加深，电能质量要求越来越高，而且电压的调整关系到电网的安全和经济运行。

因此，我们必须加强对电力系统运行方式和电压调整的研究。

1 电力系统的运行方式与电网结构电力系统运行方式包括网内电源与负荷的电力电量平衡、主要厂站（所）的主接线方式及保护配合、各电网间的联网及联络线传输功率的控制、电网的调峰、无功电源的运行调度、各负荷情况下电网的运行特性等。

合理的电网结构是各种运行方式的基础，它约束和规定了电网的运行方式。

针对不同的电网结构和不同的运行方式，研究电网的特性，确定各种事故条件下应采取的对策，是电网运行工作的重要任务之一。

2 主要运行方式的分类及特点电力系统主要运行方式分为以下几类：①按时域分：分为年、季度和日运行方式(正常运行方式)；②按系统状态分：分为正常运行方式、事故运行方式和特殊运行方式(也称为检修运行方式)。

而对电网正常运行方式的要求是能充分满足用户对电能的需求；电网所有设备不出现过负荷和过电压问题，所有输电线路的传输功率都在稳定极限以内；有符合规定的有功及无功功率备用容量；继电保护及安全自动装置配置得当且整定正确；系统运行符合经济性要求；电网结构合理，有较高的可靠性、稳定性和抗事故能力；通信畅通，信息传送正常；年度运行方式需上报上一级调度并批准后执行。

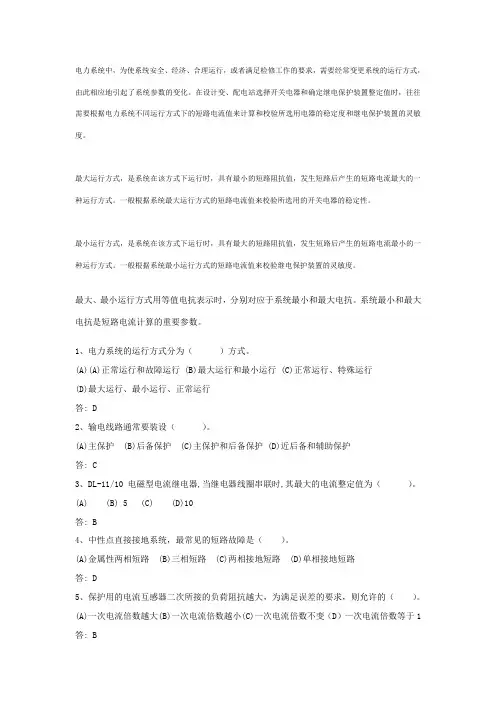

电力系统中，为使系统安全、经济、合理运行，或者满足检修工作的要求，需要经常变更系统的运行方式，由此相应地引起了系统参数的变化。

在设计变、配电站选择开关电器和确定继电保护装置整定值时，往往需要根据电力系统不同运行方式下的短路电流值来计算和校验所选用电器的稳定度和继电保护装置的灵敏度。

最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。

一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。

最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。

一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。

最大、最小运行方式用等值电抗表示时，分别对应于系统最小和最大电抗。

系统最小和最大电抗是短路电流计算的重要参数。

1、电力系统的运行方式分为（）方式。

(A)(A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行答: D2、输电线路通常要装设（）。

(A)主保护 (B)后备保护 (C)主保护和后备保护 (D)近后备和辅助保护答: C3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（）。

(A) (B) 5 (C) (D)10答: B4、中性点直接接地系统，最常见的短路故障是（）。

(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路答: D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。

(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D）一次电流倍数等于1答: B6、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（）。

(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路答:A7、一般（）保护是依靠动作值来保证选择性。

电力系统第一次实验报告——电力系统运行方式及潮流分析实验实验1 电力系统运行方式及潮流分析实验一、实验目的1、掌握电力系统主接线电路的建立方法2、掌握辐射形网络的潮流计算方法；3、比较计算机潮流计算与手算潮流的差异；4、掌握不同运行方式下潮流分布的特点。

二、实验内容1、辐射形网络的潮流计算；2、不同运行方式下潮流分布的比较分析三、实验方法和步骤1．辐射形网络主接线系统的建立输入参数（系统图如下）：G1：300+j180MV A（平衡节点）变压器B1：Sn=360MV A，变比=18/121，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2、B3：Sn=15MV A，变比=110/11 KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％；负荷F1：20+j15MV A；负荷F2：28+j10MV A；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km。

辐射形网络主接线图（1）在DDRTS中绘出辐射形网络主接线图如下所示：（2）设置各项设备参数：G1：300+j180MV A（平衡节点）变压器B1：Sn=360MV A，变比=18/121，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2、B3：Sn=15MV A，变比=110/11 KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％；负荷F1：20+j15MV A；负荷F2：28+j10MV A；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km。

2．辐射形网络的潮流计算（1）调节发电机输出电压，使母线A的电压为115KV，运行DDRTS进行系统潮流计算，在监控图页上观察计算结果（2）手算潮流：（3）计算比较误差分析通过比较可以看出，手算结果与计算机仿真结果相差不大。

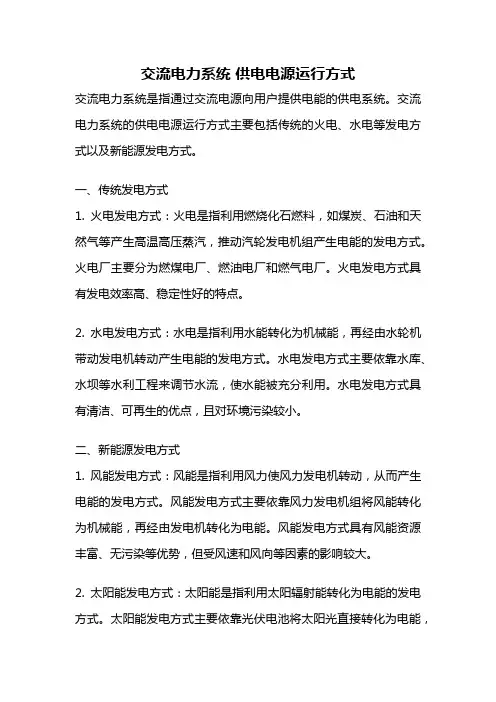

交流电力系统供电电源运行方式交流电力系统是指通过交流电源向用户提供电能的供电系统。

交流电力系统的供电电源运行方式主要包括传统的火电、水电等发电方式以及新能源发电方式。

一、传统发电方式1. 火电发电方式：火电是指利用燃烧化石燃料，如煤炭、石油和天然气等产生高温高压蒸汽，推动汽轮发电机组产生电能的发电方式。

火电厂主要分为燃煤电厂、燃油电厂和燃气电厂。

火电发电方式具有发电效率高、稳定性好的特点。

2. 水电发电方式：水电是指利用水能转化为机械能，再经由水轮机带动发电机转动产生电能的发电方式。

水电发电方式主要依靠水库、水坝等水利工程来调节水流，使水能被充分利用。

水电发电方式具有清洁、可再生的优点，且对环境污染较小。

二、新能源发电方式1. 风能发电方式：风能是指利用风力使风力发电机转动，从而产生电能的发电方式。

风能发电方式主要依靠风力发电机组将风能转化为机械能，再经由发电机转化为电能。

风能发电方式具有风能资源丰富、无污染等优势，但受风速和风向等因素的影响较大。

2. 太阳能发电方式：太阳能是指利用太阳辐射能转化为电能的发电方式。

太阳能发电方式主要依靠光伏电池将太阳光直接转化为电能，或者利用太阳热能产生蒸汽推动发电机组发电。

太阳能发电方式具有可再生、清洁、无噪音等优点，但受天气条件限制较大。

三、供电电源运行方式1. 并网运行方式：交流电力系统的主要特点之一是电力的并网运行。

即不同发电厂的电力通过变电站进行整流、升压等处理后，经过输电线路输送到用户终端，实现电力的供应。

并网运行方式具有供电稳定、可靠性高的优势，能够满足大范围的用电需求。

2. 独立运行方式：在一些偏远地区或特殊场所，由于种种原因无法接入主电网，需要通过独立发电系统进行供电。

独立运行方式主要依靠柴油发电机组、太阳能发电系统或风能发电系统等，将发电设备直接连接到用户终端，实现独立供电。

独立运行方式具有灵活性强、适应性广的特点，但成本较高且对发电设备的要求较高。

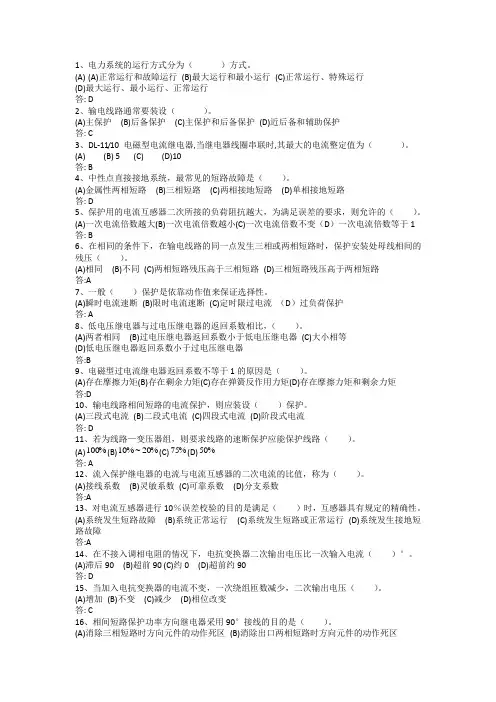

1、电力系统的运行方式分为（ ）方式。

(A) (A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行答: D2、输电线路通常要装设（ ）。

(A)主保护 (B)后备保护 (C)主保护和后备保护 (D)近后备和辅助保护答: C3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（ ）。

(A) (B) 5 (C) (D)10答: B4、中性点直接接地系统，最常见的短路故障是（ ）。

(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路答: D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（ ）。

(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D ）一次电流倍数等于1 答: B6、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（ ）。

(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路 答:A7、一般（ ）保护是依靠动作值来保证选择性。

(A)瞬时电流速断 (B)限时电流速断 (C)定时限过电流 （D ）过负荷保护答: A8、低电压继电器与过电压继电器的返回系数相比，（ ）。

(A)两者相同 (B)过电压继电器返回系数小于低电压继电器 (C)大小相等(D)低电压继电器返回系数小于过电压继电器答:B9、电磁型过电流继电器返回系数不等于1的原因是（ ）。

(A)存在摩擦力矩(B)存在剩余力矩(C)存在弹簧反作用力矩(D)存在摩擦力矩和剩余力矩 答:D10、输电线路相间短路的电流保护，则应装设（ ）保护。

(A)三段式电流 (B)二段式电流 (C)四段式电流 (D)阶段式电流答: D11、若为线路—变压器组，则要求线路的速断保护应能保护线路（ ）。

(A)%100(B)%20~%10(C)%75(D)%50答: A12、流入保护继电器的电流与电流互感器的二次电流的比值，称为（ ）。

电力系统运行模式电力系统是现代社会不可或缺的重要基础设施之一，为了高效、稳定地向用户提供电力供应，电力系统的运行模式至关重要。

本文将就电力系统运行模式进行探讨，详细分析不同的运行模式及其特点。

一、简介电力系统是由发电厂、输电网和配电网组成的，其运行模式通常有两种：集中式供电和分布式供电。

下面将对这两种运行模式进行详细介绍。

二、集中式供电集中式供电模式是目前主流的电力系统运行模式。

在集中式供电模式下，电力系统由少数几个大型的发电厂向用户供应电力，输电网负责将电力从发电厂输送到各个用户，配电网则将电力从输电网输送到用户的终端。

1. 特点集中式供电的主要特点是：发电规模大、输电距离远、供电稳定可靠。

由于发电厂规模大，可以更好地实现电力的高效生成，同时也具备调度能力，能够根据用户需求调整供电方式。

而且，由于电力输送距离长，能够覆盖较大的供电范围，满足大面积用户的需求。

另外，由于电力系统采用集中式运行模式，可以更好地进行监控和维护，确保供电的稳定可靠。

集中式供电模式的优势主要体现在以下几个方面：（1）经济效益：由于发电厂规模大，可以更好地实现经济优势，提高电力的生成效率，减少成本。

同时，由于输电距离长，也可以减少输电损耗，进一步提高经济效益。

（2）集中调度：在集中式供电模式下，电力系统能够根据用户需求和供电情况进行灵活调度，保证供需平衡。

这可以最大限度地满足用户的需求，提高供电的质量和稳定性。

（3）便于监测维护：由于电力系统集中运行，可以更方便地进行监测和维护工作。

一旦出现故障或异常状况，可以及时发现并采取相应的措施，减少停电时间和影响范围。

三、分布式供电分布式供电模式是一种新兴的电力系统运行模式。

在分布式供电模式下，电力系统由多个小型的分布式发电装置组成，向用户提供电力，不再依赖于传统的集中式发电厂。

1. 特点分布式供电的主要特点是：规模小、地理分布广、运行灵活。

由于发电装置规模较小，可以根据需要进行灵活调整，满足特定用户或特定地区的供电需求。

电力系统运行方式的定义
电力系统运行方式定义：指电力系统在实际运行中所采用的管理和运营方式，涉及各个环节的规划、建设、调度和监控。

1. 电力系统规划：根据大区域电力需求和能源资源分布等因素，制定电力系统发展规划，确定电源配置和输电网的基本布局。

2. 电力系统建设：根据规划要求，对发电设施、输变电设施等进行建设和扩建，确保电力供应的可靠性和可持续性。

3. 电力系统调度：根据电力需求和电源状况，对发电机组进行调度控制，确保电力供需平衡和系统运行的稳定性。

调度还包括协调跨区域电力交换和应对突发事件等活动。

4. 电力系统监控：通过自动化系统和远程监控技术，对电力系统各个环节进行实时监测，及时发现故障和异常情况，并采取相应措施，确保系统的安全运行。

5. 电力市场运营：在电力市场中，通过投标、竞价等方式，进行电力交易和调度安排，实现电力供需的平衡，并促进电力价格的合理确定。

6. 电力系统维护与保护：定期对发电设备、输电线路等进行检修和维护，确保设备的安全运行和寿命的延长。

针对电力系统可能遭受的恶劣环境和人为破坏等因素，进行防护和保护措施。

7. 电力系统改造与升级：根据发展需求和技术进步，对电力系统进行改造和升级，引入新的发电技术和设备，提高系统的效率和可靠性。

电力系统运行方式是指在电力系统运营管理中，各个环节相互配合、相互影响的一种综合体系，旨在确保电力系统的安全、可靠、高效运行。

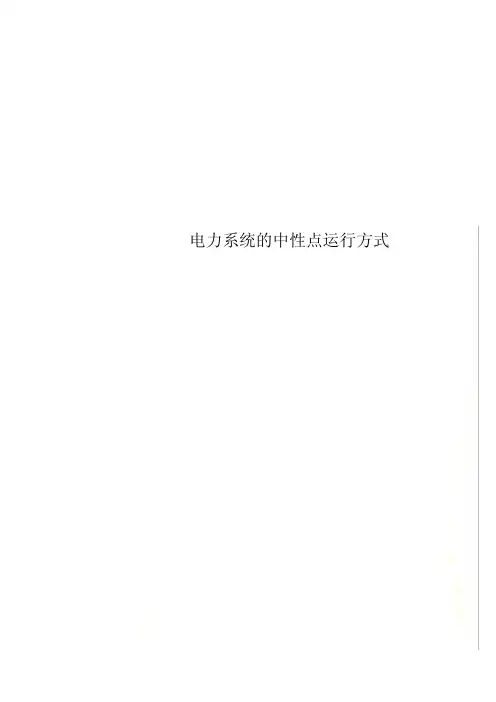

电力系统的中性点运行方式三相交流电系统的中性点是指星形连接的变压器或发电机中性点。

中性点的运行方式有三种：中性点不接地系统，中性点经消弧线圈接地系统和中性点直接接地系统。

中性点的运行方式主要取决于单相接地时电气设备绝缘要求及对供电可靠性要求。

1、中性点不接地的电力系统L系统正常运行时，如图1。

各相的对地电压均等于相电压，中性点对地电压为零。

各相的对地电容电流对称，其电容电流的向量和为零。

图1正常运行时的中性点不接地电力系统(a)电路图(b)相量图2.系统发生单相接地时，如图2。

接地相对地电压为零，非接地相对地电压升高为线电压，即为相电压的倍，接地相的电容电流为零，非接地相的对地电流也增大为倍，接地电流为正常运行时每相的对地电容电流的3倍。

图2单相接地时的中性点不接地电力系统(a)电路图(b)相量图2、中性点经消弧线圈电力系统当中性点不接地系统的单相接地电流超过规定值(3~IOkV 系统接地电流大于30A；20-63kV系统接地电流大于IOA)时，为了防止产生断续电弧引起过电压或造成短路，中性点应经消弧线圈接地，消弧线圈实际上就是电抗线圈。

发生单相接地时，各相对地电压电容电流的变化情况与中性点不接地系统一样。

消弧线圈对电容电流的补偿有三种方式：(1)全补偿IL=IC；(2)欠补偿ILVlC；(3)过补偿IL>ICo实际上都采用过补偿，以防止由全补偿引起的电流谐振，损坏设备或欠补偿由于部分线路断开造成全补偿。

图3中性点经消弧线圈接地的电力系统(a)电路图(b)相量图3、中性点直接接地的电力系统中性点直接接地系统发生单相接地时，通过接地中性点形成单相短路，产生很大的短路电流，继电保护动作切除故障线路，使系统的其它部分恢复正常运行。

由于中性点直接接地，发生单相接地时，中性点对地电压仍为零，非接地的相电压不发生变化。

电力系统运行的几种方式一、电力系统合环运行二、电力系统解环运行解环:指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络开断运行的操作。

解环运行的基本条件：1）结环后的电网应达到导则的要求主网必须强壮，能承担各分区之间的功率传输。

根据《电力系统安全稳定导则》，高一级电网（包括线路和主变）满足N-1准则是实现解环运行的基本条件。

解环分区后低一级电网也应满足N-1要求，解环后的电网应有较大的抗扰动能力，并满足导则中规定的有关各项安全稳定标准。

解环前检查解环点的有功、无功潮流，确定解环后是否会造成其他联络线过负荷；确保解环后系统各部分电压在规定范围内；各环节的潮流变化不超过继电保护、系统稳定和设备容量方面的限额；检查继电保护装置是否需要进行定值调整，重合闸运行方式是否需改变。

若造成稳定水平下降则应慎重考虑。

2）解环不应引起电网损耗增加若解环运行引起损耗增加，需付出的经济代价增高。

这种情况下是否解环运行需要进行综合比较，经权衡利弊后再做决定。

3）分区电网尽量实现供需基本平衡这是为防止解环后分区电网大面积停电的需要。

在严重事故时电网分区解列，如果区内功率严重缺额导致大面积停电，使事故扩大，解列运行所附代价增高。

三、电网分区运行贯彻"分层分区"原则，有利于网络安全、经济运行和合理供电。

分层指按电压等级分层。

分区指在分层下，按负荷和电源的地理分布特点来划分供电区。

一个电压层可划分为一个供电区，也可划分为若干个供电区。

1）、DL 755-2001电力系统安全稳定导则2）、山西电网分层分区a. 1000kV电网为全国联网的骨干网架，适宜远距离传输电力，通过特高压电网将山西三大煤电基地的电力送往山东、湖北、湖南和江苏等一次能源匮乏的地区，实现全国范围内的资源优化配置。

b. 500kV电网为省网骨干网架，应适度超前发展，引导大型电厂接入系统，满足山西北电南送需求，并适应向华北、华中送电需要。
