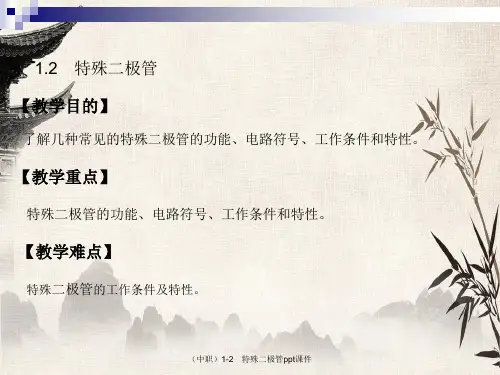

1.2特殊二极管

TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。

瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。

如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。

若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。

瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

二极管的分类与特性参数(精)二极管的分类与参数一、半导体二极管1.1二极管的结构半导体二极管简称二极管，由一个PN 结加上相应的电极引线和管壳构成，其基本结构和符号如图1所示。

图1 二极管的结构及符号1.2 二极管的分类1、根据所用的半导体材料不同，可分为锗二极管和硅二极管。

2、按照管芯结构不同，可分为： （1）点接触型二极管由于它的触丝与半导体接触面很小，只允许通过较小的电流（几十毫安以下），但在高频下工作性能很好，适用于收音机中对高频信号的检波和微弱交流电的整流，如国产的锗二极管2AP 系列、2AK 系列等。

（2）面接触型二极管面接触型二极管PN 结面积较大，并做成平面状，它可以通过较大了电流，适用于对电网的交流电进行整流。

如国产的2CP 系列、2CZ 系列的二极管都是面接触型的。

（3）平面型二极管它的特点是在PN 结表面被覆一层二氧化硅薄膜，避免PN 结表面被水分子、气体分子以及其他离子等沾污。

这种二极管的特性比较稳定可靠，多用于开关、脉冲及超高频电路中。

国产2CK 系列二极管就属于这种类型。

3、根据管子用途不同，可分为整流二极管、稳压二极管、开关二极管、光电二极管及发光二极管等。

1.3 二极管的特性引外壳触丝基PN二极管的电路P N阳阴极点接面接1、正向特性二极管正向连接时的电路如图所示。

二极管的正极接在高电位端，负极接在低电位端，二极管就处于导通状态（灯泡亮），如同一只接通的开关。

实际上，二极管导通后有一定的管压降（硅管0.6～0.7V，锗管0.2～0.3V）。

我们认为它是恒定的，且不随电流的变化而变化。

但是，当加在二极管两端的正向电压很小的时候，正向电流微弱，二极管呈现很大的电阻，这个区域成为二极管正向特性的“死区”，只有当正向电压达到一定数值（这个数值称为“门槛电压”，锗二极管约为0.2V，硅二极管约为0.6V）以后，二极管才真正导通。

此时，正向电流将随着正向电压的增加而急速增大，如不采取限流措施，过大的电流会使PN结发热，超过最高允许温度（锗管为90℃～100℃，硅管为125℃～200℃）时，二极管就会被烧坏。

常用二极管型号及参数大全
二极管是一种最常用的电子器件之一，它具有方便、可靠、低成本等优点，在电子领域被广泛应用。

常用的二极管型号和参数有很多，下面我将介绍一些常见的二极管型号及其参数。

1.PN结二极管：
型号:1N4148
参数:正向电压降：0.7V，反向最大电压：75V，最大连续电流：
300mA
2.快恢复二极管：
型号:1N4937
参数:正向电压降：1.2V，反向最大电压：600V，最大连续电流：1A 3.高速二极管：
型号:BAT54
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：350mA
4.整流二极管：
型号:1N4007
参数:正向电压降：1V，反向最大电压：1000V，最大连续电流：1A 5.功率二极管：
型号:1N5408
参数:正向电压降：1.2V，反向最大电压：1000V，最大连续电流：3A 6.双向导通二极管：
型号:BAT54S
参数:正向电压降：0.55V，反向最大电压：30V，最大连续电流：650mA
7. Zenner二极管：
型号:1N4742A
参数:正向电压降：1.2V，反向最大电压：12V，最大电流：1W
8.稳压二极管：
型号:1N5231B
参数:正向电压降：0.7V，反向最大电压：4.7V，最大连续电流：0.5W
9.光电耦合二极管：
型号:PC817
参数:正向电压降：1.2V，反向最大电压：80V，最大连续电流：50mA 10.电容二极管：
型号:BB001
参数:正向电压降：1.2V，反向最大电压：6V，最大连续电流：50mA。

面接触型管子的特点是，PN 结的结面积大，能通过较大电流，但结电容也大，适用于低频较低整流电路。

半导体二极管半导体二极管是由一个PN 结构成的二端元件。

其端钮有确定的命名，即一端叫阳极a ，一端叫阴极k 。

1.2 半导体二极管1.2.1 半导体二极管结构和类型（1）点接触型二极管（2）面接触型二极管（3）平面型二极管点接触型管子的特点是，PN 结的结面积小，因而结电容小，主要用于高频检波和开关电路。

既不能通过较大电流，也不能承受高的反向电压。

平面型管子的特点是，PN 结的结面积大时，能通过较大电流，适用于大功率整流电路；结面积较小时，结电容较小，工作频率较高，适用于开关电路。

1.结构2. 分类普通二极管特殊二极管变容二极管发光二极管光电二极管激光二极管二极管稳压二极管稳压光电转换调谐按材料的不同，常用的二极管有硅管和锗管两种；按其用途二极管分为普通二极管和特殊二极管两大类：整流、滤波、限幅、钳位、检波及开关等。

忽略正向导通压降和电阻，二极管相当短路；二极管反向截止时忽略反向饱和电流，反向电阻无穷大，二极管相当开路路。

I S uiU R 二极管是一种非线性元件，其特性就是PN 结的特性，而电流i D 与两端的电压u D 的关系近似为：1.2.2 二极管的伏安特性普通二极管是应用PN 结的饱和区、死区和导通区的特性制成的二端元件。

电路符号为：（1）伏安关系（2）理想二极管）（1-=T D V u S D e I i I S —反向饱和电流；V T —温度的电压当量，当常温（T=300K ）时，V T =26mV 。

在正常工作范围内，当电源电压远大于二极管正向导通压降时，可将二极管当作理想二极管处理，其伏安特性如图示。

k a D最大整流电流又称为额定正向平均电流，是指二极管长时间使用时，允许通过的最大正向平均电流。

此值取决于PN 结的面积、材料和散热情况。

1.2.3 二极管的主要电参数1）最大整流电流I F2）最高反向工作电压U R3）最大反向电流I RM I F I RM ui U R 最大反向电流是指二极管加上最高反向工作电压时的反向电流值。

1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管2 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD4 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V9.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。

mbr20100ctp二极管参数1. 概述1.1 MBR20100CTP简介:1.1.1 制造商和型号：MBR20100CTP是一款二极管，由一些知名的电子元器件制造商生产，如ON Semiconductor等。

1.1.2 整流二极管：MBR20100CTP属于整流二极管的范畴，主要用于电源和电路中的整流功能。

1.2 二极管的基本原理:1.2.1 PN结构：二极管具有PN结构，其中P型半导体和N型半导体通过一个特定的结构相连，形成一个二极管。

1.2.2 导通和截止：当施加正向电压时，二极管导通，允许电流流动；而在反向电压下，二极管截止，几乎不允许电流通过。

1.3 MBR20100CTP的应用领域:1.3.1 开关电源：MBR20100CTP常用于开关电源中，用于整流电流并将其转换为直流电源。

1.3.2 逆变器：在逆变器电路中，MBR20100CTP也可以用作整流二极管，将交流电源转换为直流电源。

2. 电气参数2.1 正向电压降(Vf):2.1.1 定义：正向电压降是指在正向电流通过时，二极管两端的电压降。

2.1.2 Typical值：MBR20100CTP的正向电压降Typical值通常为0.85V，这意味着在正常工作条件下，二极管的正向电压降约为0.85V。

2.2 反向击穿电压(Vr):2.2.1 定义：反向击穿电压是指在反向电流通过时，达到的最大电压。

2.2.2 典型值：MBR20100CTP的反向击穿电压Typical值为100V，这是在规定条件下的标准值，用于确保二极管在反向电压下的可靠性。

2.3 额定正向电流(Ir):2.3.1 定义：额定正向电流是指在正向电压下，二极管可持续通过的最大电流。

2.3.2 Typical值：MBR20100CTP的额定正向电流Typical值为20A，表示在规定条件下，二极管能够安全地承受20安的正向电流。

2.4 反向漏电流(Ir):2.4.1 定义：反向漏电流是指在反向电压下，通过二极管的微小电流。

肖特基二极管和静电管1. 肖特基二极管1.1 定义和原理肖特基二极管（Schottky diode）是一种特殊的二极管，其结构和工作原理与普通的PN结二极管有所不同。

它由一个金属-半导体接触组成，金属部分称为肖特基。

肖特基二极管的工作原理基于肖特效应，即金属与半导体接触时形成的势垒。

与PN结二极管相比，肖特基二极管的势垒高度较低，导致其具有更快的开关速度和较低的正向电压降。

1.2 特点和应用肖特基二极管具有以下特点：•较低的正向电压降，约为0.2V至0.5V，比普通二极管更低；•快速开关速度，适合高频应用；•低反向漏电流；•较小的存储电荷。

基于这些特点，肖特基二极管在电子领域有广泛的应用，包括：•逆变器和整流器；•高频信号检测和混频器；•电压翻倍电路；•电源管理和稳压电路。

1.3 优缺点肖特基二极管相比普通二极管具有以下优点：•低正向电压降，减少能量损耗；•快速开关速度，适合高频应用；•低反向漏电流，提高整体效率；•较小的存储电荷，减少开关时间。

然而，肖特基二极管也存在一些缺点：•较高的反向漏电流；•无法承受高反向电压；•对温度敏感。

2. 静电管2.1 定义和原理静电管（Electrostatic Discharge Tube，简称ESD管）是一种用于保护电子设备免受静电干扰的器件。

它基于静电放电原理工作。

静电管内部有两个电极，之间填充了一种气体或气体混合物。

当静电干扰超过设定阈值时，管内的气体会发生放电，将干扰引导到地。

2.2 特点和应用静电管具有以下特点：•快速响应速度，通常在纳秒级别；•高耐压能力，可承受较高的电压干扰；•低串扰和低失真性能；•可重复使用。

基于这些特点，静电管在电子设备中的应用广泛，包括：•保护通信设备、计算机和消费电子产品等免受静电干扰；•保护电路板上的敏感元件，如集成电路、传感器等；•用于防雷和防静电的地线保护。

2.3 优缺点静电管相比其他静电保护器件具有以下优点：•快速响应速度，及时保护设备免受静电干扰；•高耐压能力，可承受较高的电压干扰；•低串扰和低失真性能；•可重复使用。
