钢结构与混凝土结构的组合应用案例分析随着建筑行业的发展和技术的不断进步，钢结构与混凝土结构的组合应用越来越受到人们的关注。
本文将通过分析几个实际案例，探讨钢结构与混凝土结构的组合应用在建筑领域中的优势和潜力。
1. 引言随着城市化进程的加快，建筑结构的设计和施工要求越来越高，如何提高建筑的安全性、经济性和可持续性成为了建筑设计师面临的重要课题。
钢结构和混凝土结构各有其优势，而将两者结合起来，则可以发挥各自的优点，提高建筑结构的性能。
2. 案例一：钢混凝土组合框架在高层建筑中，钢混凝土组合框架的应用越来越广泛。
例如，在某高层住宅项目中，设计师采用了钢混凝土组合框架结构。
在该项目中，钢柱和钢梁承担了大部分的荷载，而混凝土承担了一部分荷载，并提供了抗震和刚度的增强。
分析该案例可以发现，钢结构的优势在于其轻巧、高强度以及施工速度快，而混凝土结构则具有良好的耐久性和抗震性能。
通过将两者组合在一起，可以充分发挥其优势，从而提高建筑结构的整体性能。
3. 案例二：钢筋混凝土桥梁钢结构与混凝土结构的组合应用不仅局限于建筑领域，在桥梁工程中也有广泛的应用。
以某大型跨海桥工程为例，设计师将钢材与混凝土相结合，在桥梁的主体结构中采用钢筋混凝土桥梁体系。
这种组合应用在桥梁工程中具有明显的优势。
钢结构可以提供足够的刚度和抗震性能，而混凝土结构可以增强桥梁的耐久性和荷载承载能力。
此外，由于钢结构的施工速度快，可以有效缩短工期，提高施工效率。
4. 案例三：混合结构的商业建筑在商业建筑领域，钢结构和混凝土结构的组合应用也有很多成功案例。
例如，在某大型购物中心项目中，设计师采用了混合结构，既使用了钢结构，也使用了混凝土结构。
通过这种组合应用，可以实现柱网空间的灵活布置和大跨度的设计。
此外，钢结构可以提供更好的开间高度和空间利用效率，而混凝土结构则能够提供良好的隔声和隔热性能。
5. 总结与展望通过对几个实际案例的分析，可以看出钢结构与混凝土结构的组合应用在建筑领域中具有广阔的市场前景和潜力。
实例分析钢—混凝土组合连续箱梁桥的应用1、前言钢-混凝土组合结构能充分发挥钢材和混凝土的优势性能，与混凝土结构相比能有效减轻结构自重，与钢结构相比能显著提高结构刚度和稳定性能并节省钢材用量，具有良好的经济特性和技术特性，经过几十年的发展被广泛应用于工程实践[1]。
特别是钢-混凝土组合连续箱梁，具有抗弯抗扭刚度大、整体性强、抗震性能好、跨越能力强和快速施工等优点，在桥梁工程建设中被广泛采用。
欧美及日本等发达国家，钢-混凝土组合连续箱梁桥已发展相对成熟，最大跨度已突破200m[2]。
在我国钢-混凝土组合连续箱梁桥的应用较欧美等国落后，但随着我国交通基础建设步伐加快及桥梁工程技术的发展，钢-混凝土组合连续箱梁桥因其本身结构优势和快速施工的特点，逐步广泛应用于中等跨径的城市高架桥梁，尤其是近年来建成及在建的几座知名跨江、跨海桥梁的非通航桥或引桥，出于降低阻水率及结构耐久性等考虑，采用了较大跨度的钢-混凝土组合连续箱梁桥结构，本文将结合几座具体工程实例对钢-混凝土组合箱梁桥在我国的应用进行介绍。
2、武汉二七长江大桥深水区非通航桥武汉二七长江大桥是武汉市二环线的控制性工程，综合结构受力、排洪、跨径协调、景观及用钢量等因素，该桥非通航深水区桥梁采取了6×90m等高钢-混凝土组合连续箱梁桥结构，上、下游分幅布置，双幅桥宽29.5m[3]。
每幅主梁截面采用单箱单室对称倒梯形截面，顶宽14.7m，底宽6.3m，梁高4m，由钢槽形梁和混凝土桥面板通过剪力栓钉连结构成，通过梁体整体横向旋转实现2%的横向坡度设置，跨中标准横断面如图2-1所示。
图2-1 跨中标准横断面（mm）由于结构为钢-混凝土组合连续箱梁结构，中间支点前后附近存在负弯矩区段，此区段内钢梁处于受压区，混凝土桥面板处于受拉区，钢梁和混凝土桥面板受力均不利。
为防止负弯矩区段混凝土桥面板应拉应力而开裂，常用的方法有压载配重法、张拉纵向预应力、支点升降法及混合法[4]，经分析比选该桥采取了通过主墩和临时墩共同参与的支点升降法，对负弯矩区段混凝土桥面板施加预应力，从而满足抗裂要求。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

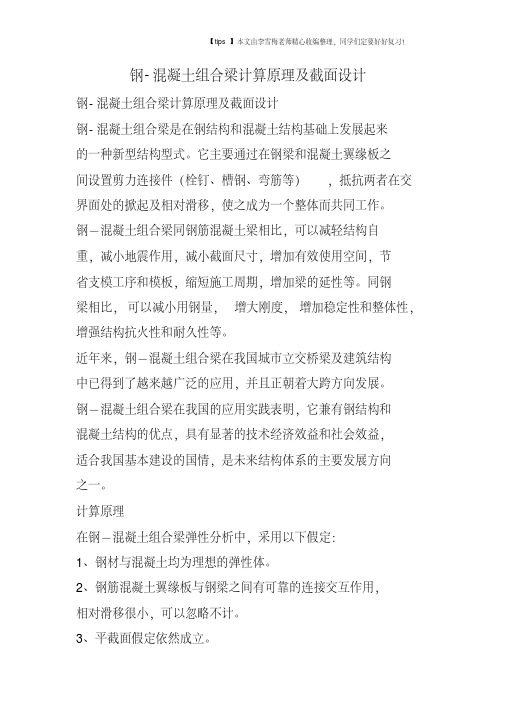

钢-混凝土组合梁计算原理及截面设计
钢-混凝土组合梁计算原理及截面设计
钢-混凝土组合梁是在钢结构和混凝土结构基础上发展起来
的一种新型结构型式。
它主要通过在钢梁和混凝土翼缘板之
间设置剪力连接件（栓钉、槽钢、弯筋等），抵抗两者在交界面处的掀起及相对滑移，使之成为一个整体而共同工作。
钢－混凝土组合梁同钢筋混凝土梁相比，可以减轻结构自
重，减小地震作用，减小截面尺寸，增加有效使用空间，节
省支模工序和模板，缩短施工周期，增加梁的延性等。
同钢
梁相比，可以减小用钢量，增大刚度，增加稳定性和整体性，增强结构抗火性和耐久性等。
近年来，钢－混凝土组合梁在我国城市立交桥梁及建筑结构
中已得到了越来越广泛的应用，并且正朝着大跨方向发展。
钢－混凝土组合梁在我国的应用实践表明，它兼有钢结构和
混凝土结构的优点，具有显著的技术经济效益和社会效益，
适合我国基本建设的国情，是未来结构体系的主要发展方向
之一。
计算原理
在钢－混凝土组合梁弹性分析中，采用以下假定：
1、钢材与混凝土均为理想的弹性体。
2、钢筋混凝土翼缘板与钢梁之间有可靠的连接交互作用，
相对滑移很小，可以忽略不计。
3、平截面假定依然成立。
钢管混凝土混合结构设计原理及其在桥梁工程中的应用摘要：钢管混凝土是--种轻质.高强的组合材料。
近年来在桥梁工程中的应用已越来越多，是一种有效而经济的结构形式。
钢管混凝土不仅已广泛用于拱式桥梁，在其他桥粱及桥粱的其他部位都已有应用。
文章着重介绍了钢管混凝土在桥墩.连续刚构桥，斜拉桥和拱桥上的应用实例，并建议尽快完善桥梁设计规范中的相关内容，以促进钢管混凝土在桥梁工程中的应用与发展。
关键词：钢管混凝土；应用；实例；桥梁工程1前言钢管混凝土是在圆形钢管内填入混凝土形成的一种轻质，高强的组合材料，是套箍混凝土的一种特殊形式。
其基本原理是借助圆形钢管对核心混凝土的套箍约束，使核心混凝土处于三向受压状态，从而具有更高的抗压强度和压缩变形能力。
钢管混凝土除具有强度高、重量轻，延性好，耐疲劳耐冲击等优越的力学性能外，还具有省工省料﹑架设轻便﹑施工快捷等优越的施工性能。
大量试验表明，钢管混凝土的工作性能比较接近于钢，而塑性和韧性还胜于钢。
钢管混凝土在桥梁中的应用是一种最有效，最经济的结构形式，因为：1)钢管对核心混凝土的套箍作用能有效地克服高强混凝土的脆性；2)钢管内无钢筋骨架，便于浇注；3)钢管外无混凝土保护层，能充分发挥高强混凝土的承载力。
钢管混凝土在桥梁工程中的应用越来越多，现简介如下。
2应用实例2.1桥墩日本秋田新干线某高架桥长约1km，其中 150m长路段为软土地带，采用填充土与水泥混合物的钢管桩并采用钢管混凝土桥墩。
对高架桥桥墩采用填充混凝土的钢管，具有如下优点：1)施工快捷；2)承载力大，抗震安全系数高；3)结构柔细，与风景协调。
其设计方法是将钢管截面积转换成钢筋截面积，并将它当作钢筋混凝土构件来计算。
施工步骤为：1)在钢管桩顶部安装锚固架作为承台；2)使用25t吊机将钢管混凝土桥墩的钢管插人锚固架中；3)在墩身与钢管桩钢管接头处填充无收缩水泥浆，并将它们完全固定；4)浇注承台与地下梁的钢筋混凝土；5)在墩身钢管中填充混凝土。
混凝土桥梁结构设计原理混凝土桥梁是一种常见的桥梁结构，它的设计原理涉及到多个方面，包括荷载计算、结构设计、材料选择等。
在本文中，我们将详细介绍混凝土桥梁结构设计的原理。
一、荷载计算混凝土桥梁的荷载计算是设计的基础，它包括静态荷载和动态荷载两个方面。
静态荷载是指在桥梁使用过程中不变的荷载，如自重、人行荷载、风荷载等；动态荷载是指在桥梁使用过程中变化的荷载，如车辆荷载、地震荷载等。
1. 自重荷载混凝土桥梁的自重荷载包括桥梁本身的重量和附属构件的重量。
桥梁本身的重量可以通过结构体系和材料密度计算得出，附属构件的重量则根据实际情况进行估算。
2. 人行荷载人行荷载是指桥梁上人员的荷载，根据不同的使用情况和人员密度，可以采用不同的荷载标准进行计算。
3. 风荷载风荷载是指桥梁在受到风的作用下所受到的荷载，其大小与风速、桥梁形态、桥梁材料等因素有关。
4. 车辆荷载车辆荷载是混凝土桥梁设计中最重要的荷载，其大小与车速、车重、车轴距、车辆类型等因素有关。
车辆荷载的计算需要通过车辆荷载标准进行，不同国家和地区的标准可能有所不同。
5. 地震荷载地震荷载是指地震作用下桥梁所受到的荷载，其大小与地震烈度、桥梁结构、地基条件等因素有关。
地震荷载的计算需要通过地震荷载标准进行。
二、结构设计混凝土桥梁的结构设计需要考虑多个因素，包括桥梁跨度、荷载、材料特性等。
1. 桥梁跨度桥梁跨度是混凝土桥梁设计中最重要的因素之一，它直接影响桥梁的结构形式和材料选择。
一般而言，跨度越大，桥梁的结构形式越为复杂，需要采用更高强度的材料进行支撑。
2. 荷载混凝土桥梁的荷载是设计中最基本的考虑因素之一，荷载越大，桥梁所需的支撑结构和材料就越多。
因此，在设计混凝土桥梁时，需要根据实际情况进行荷载计算。
3. 材料特性混凝土桥梁的材料包括混凝土和钢筋，其特性直接影响桥梁的耐久性和承载能力。
因此，在设计混凝土桥梁时，需要选择合适的混凝土和钢筋材料，并考虑它们的强度、耐久性、施工难度等因素。
钢混组合简支梁桥算例-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下方面的内容：在这篇文章中，我们将探讨钢混组合简支梁桥的设计原理和计算方法，并通过一个具体的算例进行实例分析。
简支梁桥作为常见的桥梁形式之一，具有结构简单、施工方便、经济实用等特点，广泛应用于各种道路和铁路工程中。
钢混组合简支梁桥，是在传统钢筋混凝土梁桥的基础上引入了钢材的组合材料。
它既充分利用了钢材的高强度、良好延性和耐腐蚀性能，又发挥了混凝土的良好耐久性和抗压性能。
因此，钢混组合简支梁桥在桥梁工程中得到了广泛的关注和应用。
本文将以一个具体的算例作为实例，对钢混组合简支梁桥的设计过程进行详细讲解。
我们将介绍实例桥梁的基本参数，并通过受力分析，探究桥梁结构的受力特点和计算方法。
随后，我们将详细介绍实例桥梁的设计过程，包括各个部分的设计计算和材料选取。
最后，我们将给出实例桥梁的验算结果，并进行结果分析。
通过本文的阅读，读者将能够全面了解钢混组合简支梁桥的设计原理和计算方法，掌握实际应用中的计算步骤和注意事项。
同时，通过实例分析，读者将了解到实际工程中的具体情况和解决问题的方法。
期望本文能够为相关领域的专业人士提供一些有益的参考和借鉴，推动桥梁工程的发展与进步。
1.2文章结构1.2 文章结构本文分为引言、正文、实例分析和结论四个部分。
引言部分主要对文章进行概述，介绍了钢混组合简支梁桥算例的背景和意义。
然后对文章的结构进行了简要说明，包括各个部分的内容和目的。
最后对整个文章进行了总结，提出了预期目标和初步结论。
正文部分是文章的核心内容，侧重于讲解钢混组合简支梁桥的设计原理和计算方法。
首先对简支梁桥进行了定义和特点的介绍，然后详细解释了钢混组合简支梁桥的设计原理，包括其设计思路和重要考虑因素。
接着介绍了算例的选择和设置，并对其进行了结构分析和计算方法的介绍。
正文部分的内容将会详细阐述钢混组合简支梁桥的设计和计算过程，提供具体的案例分析和技术指导。

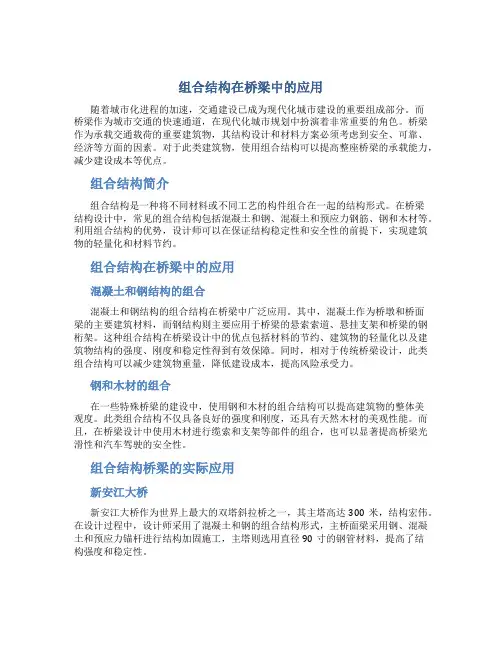

组合结构在桥梁中的应用随着城市化进程的加速，交通建设已成为现代化城市建设的重要组成部分。
而桥梁作为城市交通的快速通道，在现代化城市规划中扮演着非常重要的角色。
桥梁作为承载交通载荷的重要建筑物，其结构设计和材料方案必须考虑到安全、可靠、经济等方面的因素。
对于此类建筑物，使用组合结构可以提高整座桥梁的承载能力，减少建设成本等优点。
组合结构简介组合结构是一种将不同材料或不同工艺的构件组合在一起的结构形式。
在桥梁结构设计中，常见的组合结构包括混凝土和钢、混凝土和预应力钢筋、钢和木材等。
利用组合结构的优势，设计师可以在保证结构稳定性和安全性的前提下，实现建筑物的轻量化和材料节约。
组合结构在桥梁中的应用混凝土和钢结构的组合混凝土和钢结构的组合结构在桥梁中广泛应用。
其中，混凝土作为桥墩和桥面梁的主要建筑材料，而钢结构则主要应用于桥梁的悬索索道、悬挂支架和桥梁的钢桁架。
这种组合结构在桥梁设计中的优点包括材料的节约、建筑物的轻量化以及建筑物结构的强度、刚度和稳定性得到有效保障。
同时，相对于传统桥梁设计，此类组合结构可以减少建筑物重量，降低建设成本，提高风险承受力。
钢和木材的组合在一些特殊桥梁的建设中，使用钢和木材的组合结构可以提高建筑物的整体美观度。
此类组合结构不仅具备良好的强度和刚度，还具有天然木材的美观性能。
而且，在桥梁设计中使用木材进行缆索和支架等部件的组合，也可以显著提高桥梁光滑性和汽车驾驶的安全性。
组合结构桥梁的实际应用新安江大桥新安江大桥作为世界上最大的双塔斜拉桥之一，其主塔高达300米，结构宏伟。
在设计过程中，设计师采用了混凝土和钢的组合结构形式，主桥面梁采用钢、混凝土和预应力锚杆进行结构加固施工，主塔则选用直径90寸的钢管材料，提高了结构强度和稳定性。
香港岛线地铁大桥香港岛线地铁大桥为香港地铁岛线上一座重要桥梁，设计师采用了混凝土和钢组成的组合结构形式，其中桥墩采用高强度混凝土材料，桥面梁选用了钢和混凝土的复合材料结构。

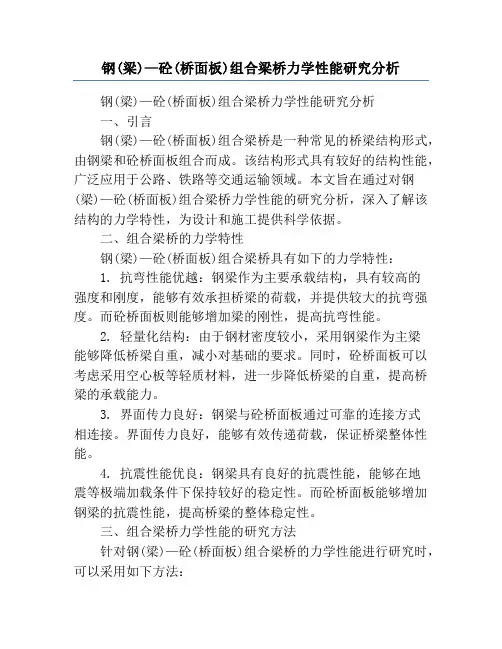

钢(梁)—砼(桥面板)组合梁桥力学性能研究分析钢(梁)—砼(桥面板)组合梁桥力学性能研究分析一、引言钢(梁)—砼(桥面板)组合梁桥是一种常见的桥梁结构形式，由钢梁和砼桥面板组合而成。
该结构形式具有较好的结构性能，广泛应用于公路、铁路等交通运输领域。
本文旨在通过对钢(梁)—砼(桥面板)组合梁桥力学性能的研究分析，深入了解该结构的力学特性，为设计和施工提供科学依据。
二、组合梁桥的力学特性钢(梁)—砼(桥面板)组合梁桥具有如下的力学特性：1. 抗弯性能优越：钢梁作为主要承载结构，具有较高的强度和刚度，能够有效承担桥梁的荷载，并提供较大的抗弯强度。
而砼桥面板则能够增加梁的刚性，提高抗弯性能。
2. 轻量化结构：由于钢材密度较小，采用钢梁作为主梁能够降低桥梁自重，减小对基础的要求。
同时，砼桥面板可以考虑采用空心板等轻质材料，进一步降低桥梁的自重，提高桥梁的承载能力。
3. 界面传力良好：钢梁与砼桥面板通过可靠的连接方式相连接。
界面传力良好，能够有效传递荷载，保证桥梁整体性能。
4. 抗震性能优良：钢梁具有良好的抗震性能，能够在地震等极端加载条件下保持较好的稳定性。
而砼桥面板能够增加钢梁的抗震性能，提高桥梁的整体稳定性。
三、组合梁桥力学性能的研究方法针对钢(梁)—砼(桥面板)组合梁桥的力学性能进行研究时，可以采用如下方法：1. 数值模拟方法：通过建立组合梁桥的三维有限元模型，采用数值模拟方法分析其受力情况。
可以通过改变不同参数来模拟不同工况下的受力效应，进而评估桥梁的承载能力和变形情况。
2. 实验测试方法：通过在实验室或野外进行模型或原型试验，通过加载仪器对组合梁桥进行加荷，记录并分析其受力状况，并通过测量得到的数据进行参数分析与计算，对不同工况下的力学性能进行评估。
3. 统计分析方法：通过采集不同组合梁桥实际使用的运行数据，通过统计、分析和比较，评估不同组合梁桥在实际工程中的应用效果，总结其优缺点，并进行改进和优化。
