常州大学891设计基础2020年考研真题试题

概念题二个标准直齿轮，Z1=22, Z2=98,小轮的齿顶圆直径da1=144mm,大轮的全齿高h =11.25mm,问这二个齿轮是否可以正确啮合？普通平键的剖面尺寸按什么确定？带传动时，为什么带轮直径不能太小？同一根轴的两端支承，虽然承受载荷不等，但常采用一对相同型号的滚动轴承，为什么？把回转运动改变为直线运动，可以采用哪些机构?优质碳素钢与普通碳素钢的主要区别在哪里？按齿面接触疲劳强度设计计算齿轮传动时，若两齿轮材料的许用接触应力[σ]H1≠[σ]H2，应以哪个为准？链传动设计时，链条的型号是通过什么确定的？一根转轴承受一径向静载荷时，此转轴产生的弯曲应力是怎样变化的？滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转，其中多少轴承发生破坏时所达到的寿命（运转转数或工作小时数）？螺栓的强度计算是以螺纹的哪里的直径来计算的？为了提高轴的刚度，一般采用的措施是什么？机构具有确定运动的条件是什么？按照受载情况，轴可以怎样分类？带传动的全面滑动称为 ，而由于带的弹性变形和拉力差而引起的滑动称为 。

相同尺寸的球轴承与滚子轴承相比，哪种承载能力较大？哪种而极限转速高？渐开线上各点的曲率半径是变化的还是/固定的？《机械设计基础》试题一、选择题1. 机构具有确定运动的条件是原动构件数 机构的活动度(自由度)数。

① 多于 ② 等于 ③ 少于2. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角 。

① 减小 ② 不变 ③ 增大3. 在铰链四杆机构中，有可能出现死点的机构是 机构。

① 双曲柄 ② 双摇杆 ③ 曲柄摇杆4. 一标准直齿圆柱齿轮传动，如果安装时中心距A ＞221d d +，其传动比i 。

① 增大 ② 不变 ③ 减小5. 蜗杆传动效率较低，为了提高其效率，在一定的限度内可以采用较大的 。

① 模数 ② 蜗杆螺旋线升角 ③ 蜗杆直径系数 ④ 蜗杆头数6. 当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，适宜采用 联接。

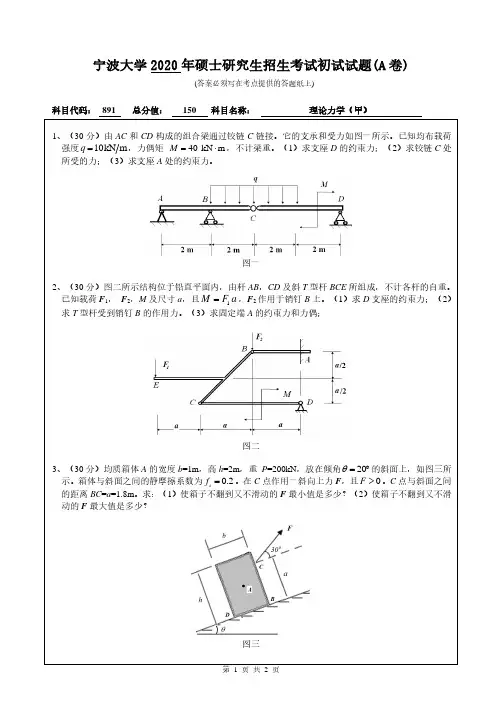

(答案必须写在考点提供的答题纸上)1、（30分）由AC 和CD 构成的组合梁通过铰链C 链接。

它的支承和受力如图一所示。

已知均布载荷强度10kN m q =，力偶矩 40kN m M =⋅，不计梁重。

（1）求支座D 的约束力；（2）求铰链C 处所受的力；（3）求支座A 处的约束力。

图一2、（30分）图二所示结构位于铅直平面内，由杆AB ，CD 及斜T 型杆BCE 所组成，不计各杆的自重。

已知载荷F 1， F 2，M 及尺寸a ，且1M F a =，F 2作用于销钉B 上。

（1）求D 支座的约束力；（2）求T 型杆受到销钉B 的作用力。

（3）求固定端A 的约束力和力偶；图二3、（30分）均质箱体A 的宽度b =1m ，高h =2m ，重 P =200kN ，放在倾角20θ=︒的斜面上，如图三所示。

箱体与斜面之间的静摩擦系数为0.2s f =。

在C 点作用一斜向上力F ，且0F >。

C 点与斜面之间的距离BC =a =1.8m 。

求：（1）使箱子不翻到又不滑动的F 最小值是多少？（2）使箱子不翻到又不滑动的F 最大值是多少？图三(答案必须写在考点提供的答题纸上)4、（30分）如图四所示的三角板在滑动的过程中，其顶点A 和B 始终分别与铅垂墙面及水平地面相接触。

已知：AB BC AC b ===，0B v v =为已知常数。

在图示位置AC 水平。

求：(1)此时顶点C 的速度大小和方向；（2）此时顶点C 的加速度大小和方向。

图四5、（30分）均质圆柱的半径为r ，质量为m ，将该圆柱放在图五所示位置。

设在A 和B 处的动摩擦系数为f 。

若给圆柱以初角速度0ω，（1）求出A 点和B 点的摩擦力；（2）求圆柱在转动时的角加速度；（3）导出圆柱停止所需时间的表达式。

图五。
