光纤通信实验

XX学号时间地点实验题目半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验步骤1、用导线连接电终端模块T68(M)和T94(13_DIN)。

2、将开关BM1拨为1310nm,将开关K43拨为“数字”，将电位器W44逆时针旋转到最小。

3、旋开光发端机光纤输出端口（1310nm T）防尘帽，用FC-FC光纤跳线将半导体激光器与光功率计输入端连接起来，并将光功率计测量波长调整到1310nm档。

4、用万用表测量T97（TV+）和T98(TV-)之间的电阻值（电阻焊接在PCB板的反面），找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。

5、将电位器W46（阈值电流调节）逆时针旋转到底。

6、打开交流电源，此时指示灯D4、D5、D6、D7、D8亮7、用万用表测量T97（TV+）和T98(TV-)两端电压（红表笔插T97，黑表笔插T98）。

8、慢慢调节电位器W44（数字驱动调节），使所测得的电压为下表中数值，依次测量对应的光功率值，并将测得的数据填入表格中，精确到0.1uW。

9、做完实验后先关闭交流电开关。

10、拆下光跳线与光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。

五、实验报告结果1、根据测试结果，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。

2、根据所画的P-I特性曲线，找出半导体激光器阈值电流的大小。

光纤通信实验报告实验报告：光纤通信技术引言：光纤通信技术是一种基于光传输原理的高速、大容量、低损耗的通信方式。

光纤通信以其优异的性能和广泛的应用领域受到了广泛的关注。

本次实验旨在探究光纤通信的基本原理和实验方法，以及光纤通信的特点和应用。

一、光纤通信的基本原理1.光纤通信的原理光纤通信是利用光纤作为传输介质，将光信号转换为电信号进行传输。

它主要包括光信号的产生、调制、传输和接收等过程。

光信号通过激光器发射端发出，经过光纤传输到接收端，然后通过光电转换器将光信号转换为电信号。

2.光纤的工作原理光纤是一种具有高折射率的细长光导纤维，主要由芯层、包层和包住层组成。

光信号在传输过程中会发生多次反射，利用全内反射原理将光信号在光纤内损耗尽可能小地传播。

二、光纤通信实验的步骤1.光信号的产生通过激光器发射端发出激光光束，光纤接收端接收光信号。

2.光信号的调制利用调制器对光信号进行调制，使其携带有用信息。

3.光信号的传输利用光纤的高折射率和全内反射的特点，将光信号传输到接收端。

4.光信号的接收通过光电转换器将光信号转换为电信号，进而进行信号处理，如放大、滤波等。

三、光纤通信的特点和应用1.高速传输光纤通信具有高传输速率和大容量的优势，可以满足现代通信的高速要求。

2.低损耗光纤通信中光信号的传输损耗非常小，可以远距离传输无衰减。

3.安全性强光信号在传输过程中不容易被窃听或干扰，保证了通信的安全性。

4.应用广泛结论：通过本次实验，我们深入了解了光纤通信的基本原理和实验方法。

光纤通信具有高速传输、低损耗、安全性强和应用广泛等特点，是现代通信领域的重要技术。

光纤通信的发展势头迅猛，未来有望取代传统的铜线通信，成为主流的通信技术。

光纤通信实验报告光纤通信是一种使用光信号传输数据的通信技术，它利用了光的高速传输和大带宽的特性，成为了现代通信领域的重要技术之一。

在本次实验中，我们对光纤通信的原理和实验验证进行了深入研究。

实验一: 光的传播特性我们首先对光的传播特性进行了研究。

选择了一根直径较细的光纤，并采用了迎射法和反射法进行传导实验。

通过在纤芯中投射光线，并观察传导的情况，我们验证了光在光纤中的传播路径并没有明显偏向，光线能够相对直线传播。

实验二: 光纤的损耗与色散在光纤通信中，损耗和色散是不可避免的问题。

我们通过实验对光纤中损耗和色散的影响进行了测试。

损耗实验中，我们通过分析在不同长度光纤中传输的光强度，发现随着距离的增加，光强度会逐渐减弱。

这是由于光纤中存在材料吸收和散射等因素造成的。

为了减小损耗，优化光纤的材料和结构是很重要的。

色散实验中，我们将不同波长的光信号通过光纤传输，并测量到达另一端的时间。

实验结果显示，不同波长的光信号到达时间存在差异。

这是由于光纤中折射率随波长变化而引起的色散效应。

为了减小色散，需要采用更先进的技术，如光纤衍生波导和光纤增益等手段。

实验三: 单模光纤与多模光纤光纤通信中，单模光纤和多模光纤是常用的两种类型。

通过实验，我们对这两种光纤的传输特性进行了研究。

我们首先测试了单模光纤。

结果显示，在单模光纤中，光信号会以单一光波传播，因此具有较低的色散和损耗，适用于远距离传输和高速通信。

然后我们进行了多模光纤的实验。

实验结果显示，多模光纤中存在多个模式的光信号传播，由于不同模式间的传播速度不同，会导致严重的色散和损耗问题。

因此，多模光纤适用于近距离传输和低速通信。

结论通过本次光纤通信实验，我们对光纤通信的原理和实际应用有了更深入的了解。

我们发现光纤通信具有高速率、低损耗和大带宽等优势，而不同类型的光纤对于不同的通信需求有着不同的适应性。

然而，我们也看到了光纤通信中存在的一些问题，如损耗、色散和设备成本等。

光纤通信实验简介光纤通信是一种利用光纤作为传输介质的通信方式，它具有高带宽、低损耗、抗干扰等优点。

在光纤通信实验中，我们将了解光纤通信的原理、组成部分以及实验步骤。

实验目的本实验旨在让学生了解光纤通信的原理，掌握光纤通信的基本操作。

实验材料•光纤通信实验箱•光纤通信模块•光源•接收器•光纤缆实验步骤第一步：准备工作1.将光纤通信模块安装在实验箱上。

2.将光纤缆连接到光纤通信模块的发光端口和接收端口。

第二步：设置光源和接收器1.将光源连接到发光端口。

2.将接收器连接到接收端口。

第三步：传输数据1.在电脑上打开串口通信软件。

2.将光纤通信模块连接到电脑的串口。

3.输入要传输的数据，并发送给光纤通信模块。

4.在串口通信软件中接收光纤通信模块发送的数据。

第四步：观察实验结果1.观察光纤通信模块发出的光信号。

2.观察接收器接收到的光信号。

3.比较发送的数据和接收到的数据，判断是否传输成功。

实验注意事项1.在操作光纤通信模块时，要注意避免弯折光纤，以免造成光信号的损失。

2.在调试光纤通信模块时，要注意调节光源和接收器的位置，以获取较好的信号接收效果。

3.在传输数据时，要确保光纤通信模块的参数与串口通信软件的参数相匹配，以确保数据传输的正确性。

实验结果分析根据观察到的实验结果，我们可以判断光纤通信模块的性能和传输质量。

如果发送的数据与接收到的数据完全一致，说明光纤通信正常工作。

如果有数据传输错误或丢失，可能需要检查光纤连接是否良好或调整光源和接收器的位置。

结论通过本次实验，我对光纤通信的原理和操作有了更深入的了解。

光纤通信技术具有很多优势，可以应用在许多领域，如通信网络、数据传输等。

同时，我也体会到了在实验中需要仔细操作和严密观察实验结果的重要性。

参考文献参考文献可以列举光纤通信实验的相关教材、学术论文等信息。

光纤通信基础实验指导光纤通信是一种基于光传输的信息传输技术，它利用光纤作为传输媒介，通过光信号的传输实现高速、低衰减的数据通信。

在现代通信领域中，光纤通信已经成为一种重要的通信方式。

为了更好地理解光纤通信的原理和技术，进行实验是非常重要的。

实验一：光纤传输特性实验在这个实验中，我们将通过实验来了解光纤的传输特性，包括衰减特性和色散特性。

首先，准备一根光纤和光源。

将光源连接到光纤的一端，然后在光纤的另一端连接一个光检测器。

通过改变光源的强度和频率，观察光检测器接收到的光信号的变化，并记录实验数据。

通过这个实验，我们可以了解光纤传输的衰减特性和色散特性，以及光源强度和频率对光信号传输的影响。

实验二：光纤通信系统实验在这个实验中，我们将构建一个简单的光纤通信系统，包括光源、光纤和光检测器。

首先，连接光源和光检测器到光纤的两端，然后通过调节光源的强度和频率，发送一个光信号，并在光检测器端接收光信号。

记录实验数据并分析光信号的传输质量。

通过这个实验，我们可以了解光纤通信系统的工作原理和性能特点，以及光信号在光纤传输过程中的损耗和衰减情况。

实验三：光纤通信网络实验在这个实验中，我们将构建一个简单的光纤通信网络，包括多个光源、光纤和光检测器。

通过调节多个光源的强度和频率，实现多个光信号的传输和接收，并通过光纤通信网络传输数据。

记录实验数据并分析光信号在光纤通信网络中的传输效果。

通过这个实验，我们可以了解光纤通信网络的构建和数据传输原理，以及多个光信号在光纤通信网络中的同步传输和接收过程。

在这些实验中，我们可以通过实际操作和数据记录，深入了解光纤通信的基础知识和技术，为进一步学习和应用光纤通信提供基础支持。

希望通过这些实验，能够帮助大家更好地理解光纤通信的原理和应用。

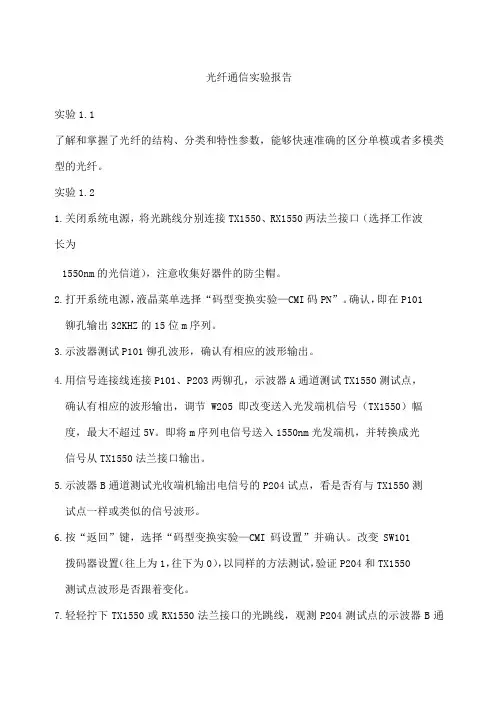

光纤通信实验报告实验1.1了解和掌握了光纤的结构、分类和特性参数，能够快速准确的区分单模或者多模类型的光纤。

实验1.21.关闭系统电源，将光跳线分别连接TX1550、RX1550两法兰接口（选择工作波长为1550nm的光信道），注意收集好器件的防尘帽。

2.打开系统电源，液晶菜单选择“码型变换实验—CMI码PN”。

确认，即在P101铆孔输出32KHZ的15位m序列。

3.示波器测试P101铆孔波形，确认有相应的波形输出。

4.用信号连接线连接P101、P203两铆孔，示波器A通道测试TX1550测试点，确认有相应的波形输出，调节 W205 即改变送入光发端机信号（TX1550）幅度，最大不超过5V。

即将m序列电信号送入1550nm光发端机，并转换成光信号从TX1550法兰接口输出。

5.示波器B通道测试光收端机输出电信号的P204试点，看是否有与TX1550测试点一样或类似的信号波形。

6.按“返回”键，选择“码型变换实验—CMI码设置”并确认。

改变SW101拨码器设置（往上为1，往下为0），以同样的方法测试，验证P204和TX1550测试点波形是否跟着变化。

7.轻轻拧下TX1550或RX1550法兰接口的光跳线，观测P204测试点的示波器B通道是否还有信号波形？重新接好，此时是否出现信号波形。

8.以上实验都是在同一台实验箱上自环测试，如果要求两实验箱间进行双工通信，如何设计连接关系，设计出实验方案，并进行实验。

9.关闭系统电源，拆除各光器件并套好防尘帽。

实验2.13.示波器测试P101铆孔波形，确认有相应的波形输出。

4.用信号连接线连接P101、P203两铆孔，示波器A通道测试TX1550测试点，确认有相应的波形输出，调节W205即改变送入光发端机信号（TX1550）幅度最大（不超过5V），记录信号电平值。

即将拨码器设置序列电信号送入1550nm 光发端机，并转换成光信号从 TX1550法兰接口输出。

5.6.拨码器设置其它序列组合，W205 保持不变，记录码型和对应的输出光功率，得出你的结论。

光纤传输实验报告(共8篇)
1. 实验目的
通过本次实验，我们的目的是了解光纤传输的基本原理、结构和特点，并熟悉光纤通信系统的构成，掌握光纤传输实验的基本操作和注意事项。

2. 实验器材和材料
主要器材有：激光器、偏振器、光纤发射机、光纤接收机、光功率计、光纤、电缆等。

主要材料有：测试记录表格、实验手册等。

3. 实验原理
光纤传输是指利用光纤作为信号传输中介的通信方式。

光纤是一种用玻璃、塑料、石英等物质制成的细长、柔韧可弯曲的导光体，通过对光的全内反射来实现信号的传输。

在光纤传输中，激光作为载荷被发射机转换成光信号，经过光纤的传播和干扰、衰减和扩散、噪声和失真等影响后，到达接收机进行解码并转换为电信号输出。

4. 实验步骤
（1）接通设备并拟定实验计划：先接通激光器、光纤发射机和光纤接收机等设备，确定实验计划和实验要求。

（2）调整偏振器和测试光功率：首先需要调整偏振器并测量测试光功率，确保光信号的输出和传输。

（3）连接光纤并测试网络质量：将光纤连接到发射机或接收机并测试网络质量，计算信号的传输速度和误码率等参数。

（4）记录数据并分析结果：将实验过程中的数据记录下来，并进行数据分析和统计，得出结论并进行总结。

5. 实验注意事项
（1）实验操作时需严格遵守操作规程和安全规范，避免任何不必要的事故和安全隐患。

（2）实验时需认真检查设备连接，确保连接正确和稳定，以免出现信号的传输失败和误差。

（3）实验过程中需注意环境干扰和噪声干扰，以免影响实验结果和数据测量的准确性。

（4）实验结束后需及时关闭设备并整理实验器材、材料、记录表格等，保持实验室的整洁和安全。

实验地点：信息楼10314在实验过程中注意以下几点：1、在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。

2、光电器件是静电敏感器件，请不要用手触摸。

3、做完实验后请将光纤用相应的防尘帽罩住。

4、在使用信号连接导线时应捏住插头的头部进行插拔，切勿直接拽线。

5、不能带电进行信号连接导线的插拔！6、光纤器件属易损件，应轻拿轻放，插光纤的时候要先对准，用力要轻，切忌倾斜、用力过大或弯折。

7、实验完成后整理好设备、接线。

实验一光接收机的动态范围及眼图观测一、实验目的1.了解光收端机动态范围的指标要求。

2.掌握光收端机眼图的观测方法。

二、实验内容1.了解光收端机眼图的观测方法。

2.用示波器观察眼图。

三、实验仪器1.光纤通信实验系统1台。

2.示波器1台。

3.万用表1部。

4.光纤跳线1根。

四、实验原理（一）动态范围在实际的光纤通信线路中，光接收机的输入光信号功率是固定不变的，当系统的中继距离较短时，光接收机的输入光功率就会增加。

一个新建的线路，由于新器件和系统设计时考虑的富余度也会使光接收机的输入光功率增加。

为了保证系统的正常工作，对输入信号光功率的增加必须限制在一定的范围内，因为信号功率增加到某一数值时将对接收机性能产生不良影响。

在模拟通信系统中，输入信号过大将使放大器超载，输出信号失真，降低信噪比。

在数字通信系统中，当输入信号功率增加到某一数值时，将使系统出现误码。

应该指出，在数字通信系统中，放大器输出信号的失真在测试时应与模拟系统区别开来。

为了保证数字通信系统的误码特性，光接收机的输入光信号只能在某一定范围内变化，光接收机这种能适应输入信号在一定范围内变化的能力称为光接收机的动态范围，它可以表示为：maxmin10lg()P D dB P = （式 18-1） 式中，Pmax 是光接收机在不误码条件下能接收的最大信号平均光功率；Pmin 是光接收机的灵敏度，即最小可接收光功率。

一般来说，要求光接收机的动态范围大一点较好，但如果要求过大则会给设备的生产带来一些困难。

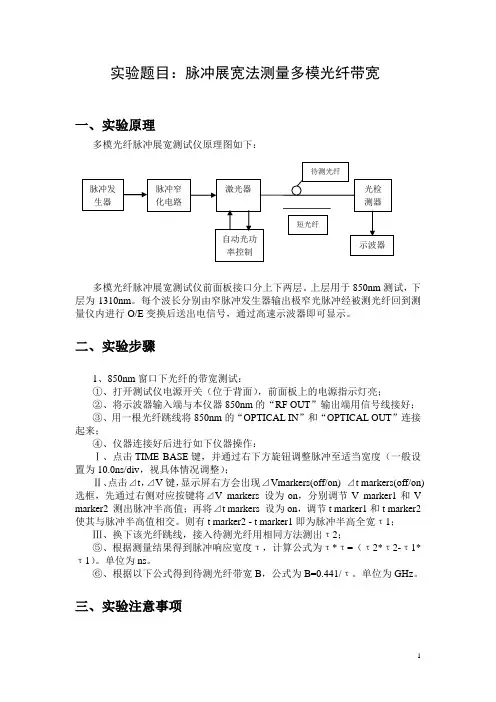

实验题目：脉冲展宽法测量多模光纤带宽一、实验原理多模光纤脉冲展宽测试仪原理图如下：多模光纤脉冲展宽测试仪前面板接口分上下两层。

上层用于850nm 测试，下层为1310nm 。

每个波长分别由窄脉冲发生器输出极窄光脉冲经被测光纤回到测量仪内进行O/E 变换后送出电信号，通过高速示波器即可显示。

二、实验步骤1、850nm 窗口下光纤的带宽测试：①、打开测试仪电源开关（位于背面），前面板上的电源指示灯亮；②、将示波器输入端与本仪器850nm 的“RF OUT ”输出端用信号线接好； ③、用一根光纤跳线将850nm 的“OPTICAL IN ”和“OPTICAL OUT ”连接起来；④、仪器连接好后进行如下仪器操作：Ⅰ、点击TIME BASE 键，并通过右下方旋钮调整脉冲至适当宽度（一般设置为10.0ns/div ，视具体情况调整）；Ⅱ、点击⊿t ，⊿V 键，显示屏右方会出现⊿Vmarkers(off/on) ⊿t markers(off/on)选框，先通过右侧对应按键将⊿V markers 设为on ，分别调节V marker1和V marker2 测出脉冲半高值；再将⊿t markers 设为on ，调节t marker1和t marker2 使其与脉冲半高值相交。

则有t marker2 - t marker1即为脉冲半高全宽τ1；Ⅲ、换下该光纤跳线，接入待测光纤用相同方法测出τ2；⑤、根据测量结果得到脉冲响应宽度τ，计算公式为τ*τ=（τ2*τ2-τ1*τ1）。

单位为ns 。

⑥、根据以下公式得到待测光纤带宽B ，公式为B=0.441/τ。

单位为GHz 。

三、实验注意事项脉冲发生器 示波器 自动光功率控制光检测器激光器 脉冲窄化电路 待测光纤 短光纤1、打开电源后，850nm 和1310nm 的激光器都开始工作，不要用眼睛直视前面板的光出接口，以避免造成对眼睛的伤害；2、测试完毕后，用防尘帽将仪器和光纤跳线的FC 头盖上，关闭电源；3、由于850nm 的发送功率较高，在未加衰减器的情况下，易出现饱和现象，可适当调整光纤活接头的插入深度进行测试。

第一章光纤通信基本实验实验一双光纤通信传输认识与演示一、实验目的1．了解双光纤通信传输实验箱的结构。

2．了解各模块的功能和作用。

3．了解双光纤通信传输实验的特点。

二、实验内容1．熟悉双光纤通信传输实验箱各模块的功能和作用。

2．熟悉双光纤通信传输实验箱的使用与操作。

3．了解双光纤通信的波分复用传输方法。

三、实验仪器THKEGC-2型实验箱一台、FC/PC连接器一只、1310nm/1550nm波分复用器两只(接头类型：FC/PC)、示波器一台。

四、实验箱结构、特点(一) 结构简介实验系统结构见图1-1所示。

光纤通信传输实验系统采用模块化结构设计，分为左右两大模块(两套光纤发送接收系统)，每一个模块中又由许多子模块组成：图1-1 双光纤通信传输实验箱模块结构图1．1310nm光发送接收系统1）固定速率时分复用/解复用模块复接模块：三路串行数据输入接口，一路串行数据输出接口。

完成将三路串行数据打包成一路串行数据，结合解复用模块及光纤收发模块即可完成三路串行数据的单光纤传输。

解复用模块：一路串行数据输入接口，二路并行数据(三路数据中的一路是帧信号)直接输出到LED灯显示。

完成将一路串行数据还原成二路并行数据，结合复接模块及光纤收发模块即可完成三路串行数据的单光纤传输。

接口参数：三路输出数据的速率：64Kbps接口类型：NRZ。

①固定速率数据信号源模块此模块产生三路速率为64K的单极性不归零码(NRZ)，数据信号帧长为8位，其中两路可作为数据信息，每路8位，另外8位中的7 位可作为集中插入帧同步码。

通过拔动开关，可以很方便地改变码信息，并由发光二极管指示。

②固定速率时分复用复接模块此模块将固定速率数据信号源模块产生的三路NRZ码复接成一路速率为128K的信号，该信号由24位信息组成，其中16位为数据信息，另外8位作为帧同步码。

③固定速率时分复用分接模块此模块将固定速率时分复用复接模块产生的信号分接，还原成与固定速率数据信号源模块拔动开关相对应的并行数据信息，并通过发光二极管指示。

光纤通信实验的正确操作流程光纤通信是一种高速、稳定的数据传输方式，主要利用光信号在光纤中的传播来传输信息。

在进行光纤通信实验时，正确的操作流程是非常重要的，它不仅有助于实验的顺利进行，还能确保实验结果的准确性。

下面，我们将介绍一种正确的光纤通信实验操作流程，以帮助读者更好地掌握这一技术。

一、准备工作在开始实验之前，必须做好充分的准备工作。

首先，检查所需的实验设备和材料是否齐全。

通常，光纤通信实验需要激光器、光纤、透镜、示波器等设备，光纤尽量选择无损耗、低损耗的优质产品。

其次，确保实验环境符合要求，保持实验室的整洁和安静，避免干扰信号的出现。

最后，做好个人防护工作，佩戴适合的护目镜和手套，确保操作的安全性。

二、搭建实验平台搭建实验平台是光纤通信实验的重要一步。

首先，将激光器与光纤连接，确保光信号能够通过光纤传输。

在连接过程中，要小心轻放，避免损坏设备。

使用透镜调整光束的方向和聚焦，以便能够将光信号尽量聚焦在光纤的入口处。

接下来，将另一根光纤连接到示波器上，用于检测光信号的强度和稳定性。

同时，确保示波器的设置正确，能够准确地显示和记录光信号的波形和参数。

三、进行信号传输实验在搭建好实验平台之后，可以开始进行信号传输实验了。

首先，调整激光器的功率和频率，使其适应所需的传输要求。

然后，向光纤中输入所需的信号，例如数字信号或模拟信号。

在输入信号之前，要确保信号源的信号质量良好，以免影响实验结果。

同时，还需要注意选择适当的调制方式，以便在光纤中传输信号时减小信号衰减和噪声。

四、记录和分析实验结果在信号传输过程中，要及时记录和分析实验结果。

通过示波器可以监测和记录光信号的波形和强度变化。

同时，可以通过对数据的处理和分析，计算出信号的传输距离、损耗和传输速率等参数。

这些数据将有助于评估光纤通信系统的性能和稳定性。

在记录和分析实验结果时，要注意记录的准确性和细致程度，以便更好地理解和解释实验结果。

五、实验注意事项进行光纤通信实验时，还需要注意以下几点。

光纤通信实验的步骤与要点光纤通信是一种基于光传输信号的通信方式，被广泛应用于现代通信领域。

为了深入理解光纤通信的原理和技术，并能够进行相关的实验，本文将介绍光纤通信实验的一般步骤与要点。

一、实验准备在进行光纤通信实验之前，首先需要进行一些准备工作。

如准备光纤通信设备和实验器材、了解相关的实验原理和技术、熟悉实验装置的使用方法等。

同时，实验者还需了解相关的安全知识，例如在实验过程中如何正确使用光纤设备、如何避免光纤受损等。

二、实验步骤与要点1. 光纤的连接与固定在进行光纤通信实验时，首先需要将光纤进行连接和固定。

连接光纤的目的是实现信号的传输，而固定光纤则是为了保护光纤的完整性和稳定性。

在连接光纤时，要确保光纤的端面光洁，避免在接触处产生反射或散射。

固定光纤时，可以使用专用的光纤固定装置或者适当的固定夹具。

同时，要注意避免光纤受到外界的机械拉伸或扭曲，以免影响信号的传输效果。

2. 光源与检测器的连接光源与检测器是光纤通信实验中必不可少的组成部分。

光源可以是激光器、LED等，而检测器可以是光电二极管、光电倍增管等。

在将光源与检测器连接时，要确保连接的稳定性和正确性。

同时，要根据实验的要求选择合适的光源和检测器，并将其连接至实验装置中。

3. 光纤通信实验的参数设置在进行光纤通信实验过程中，需要对一些参数进行设置，以确保实验的顺利进行。

其中，包括发送功率、接收灵敏度、波长等参数的设置。

这些参数的设置要根据实验的特点和要求进行调整，以达到最佳的实验效果。

4. 光纤通信的探测与调试在光纤通信实验中，常常需要进行信号的探测与调试，以确保信号的稳定传输和正确接收。

这一步骤包括对发送端和接收端的光功率进行检测和调整、对光纤通信系统进行优化等。

通过探测与调试，可以及时发现并解决光纤通信中可能遇到的问题，从而保证实验的准确性和可靠性。

5. 光纤通信实验的数据分析与结果处理在进行光纤通信实验后，需要对实验数据进行分析和结果处理。

光纤通信实验报告
实验目的：通过实际操作，了解光纤通信的基本原理和技术特点，
掌握光纤通信系统的组成和工作过程，以及光纤连接的方法。

实验仪器：光纤通信实验箱、光纤收发器、光纤跳线、示波器、光
功率计等。

实验步骤：
1. 搭建光纤通信实验箱，将光纤收发器连接至实验箱主机。

2. 用光纤跳线将实验箱主机与光功率计连接，以便实时监测光功率
的变化。

3. 调节实验箱主机的光发射功率和接收灵敏度，使其达到最佳状态。

4. 在示波器上观察传输信号的波形，分析信号的稳定性和传输质量。

5. 采用不同的光纤连接方法，比较它们对信号传输的影响，验证光
纤连接的重要性。

实验结果与分析：
经过实验操作，我们可以明显地感受到光纤通信系统的高速传输、
低损耗、抗干扰等优点。

同时，我们也发现光纤连接的质量对信号传
输有着至关重要的影响，需要谨慎处理光纤的清洁、固定和连接方式，以确保信号传输的稳定性和可靠性。

实验总结：
通过本次实验，我们深入了解了光纤通信的基本原理和技术特点，掌握了光纤通信系统的组成和工作过程，以及光纤连接的方法。

同时也加深了对光纤通信技术在现代通信领域中的广泛应用和重要性的认识，为我们今后的学习和研究打下了坚实的基础。

希望通过持续的实践和探索，我们能够进一步提升对光纤通信技术的理解和应用水平，为推动通信技术的发展做出更大的贡献。

光纤通信基础实验报告光纤通信基础实验报告引言：光纤通信是一种高速、高带宽的通信方式，已经成为现代通信领域的重要技术之一。

本实验旨在通过实际操作，了解光纤通信的基本原理、构成和工作方式，并探索其在现实生活中的应用。

一、实验目的本实验的主要目的是通过搭建光纤通信实验平台，深入了解光纤通信的基本原理和工作方式，掌握光纤通信系统的搭建和调试方法，并通过实际操作验证光纤通信系统的性能。

二、实验原理光纤通信是利用光纤作为信号传输介质的通信方式。

光纤是一种由高纯度石英制成的细长光导纤维，具有低损耗、高带宽、抗干扰等优点。

光纤通信系统由光源、调制器、传输介质（光纤）、接收器和控制电路等组成。

光纤通信的基本原理是利用光源产生的光信号经过调制器调制后，通过光纤传输到接收器，再经过解调器解调得到原始信号。

其中，光源可以是激光二极管、LED等，调制器可以是电调制器、光调制器等，接收器可以是光电二极管、光电探测器等。

三、实验步骤1. 搭建光纤通信实验平台：将光源、调制器、光纤和接收器按照实验要求连接起来，确保信号传输的连续性和稳定性。

2. 设置信号参数：根据实验要求，调整光源的功率、频率等参数，以及调制器的调制方式和速度。

3. 测试信号传输：将信号发送端与接收端连接，通过调节光源和调制器的参数，观察信号传输的质量和稳定性。

4. 分析实验结果：根据观察到的信号传输情况，分析光纤通信系统的性能，并对实验结果进行总结和思考。

四、实验结果与分析在实验过程中，我们成功搭建了光纤通信实验平台，并设置了适当的信号参数。

通过观察实验结果，我们发现光纤通信系统具有以下特点：1. 高速传输：相比传统的铜缆通信，光纤通信具有更高的传输速度和带宽，可以满足大规模数据传输的需求。

2. 低信号衰减：光纤通信系统的光信号在传输过程中的衰减较小，可以实现远距离的信号传输。

3. 抗干扰能力强：光纤通信系统对外界电磁干扰的抗干扰能力较强，可以保证信号传输的稳定性和可靠性。

光纤通信实验技术的使用方法光纤通信技术作为一种高速、高带宽的通信手段，已经广泛应用于各个领域。

而要深入了解和研究光纤通信技术，就必须熟练掌握光纤通信实验技术。

本文将介绍光纤通信实验技术的使用方法和相关实验内容。

一、光纤通信实验室的基本设备在光纤通信实验室中，基本设备主要包括：光纤通信实验台、光纤传输系统、光源与接收器、光纤通信仪表等。

实验台是进行各类实验的基础。

而光纤传输系统是通过光纤传输信号的重要设备。

光源与接收器是实验中产生与接收光信号的设备。

而光纤通信仪表则是测试和监测光纤通信的性能和质量的重要工具。

二、光纤通信实验的基本原理光纤通信实验的基本原理是利用光纤传输光信号进行通信。

光信号是通过光源产生的，然后通过光纤传输到接收端，再经由接收器接收解码。

而要进行光纤通信实验，首先需要了解光纤的基本原理和特性，包括色散、损耗等。

然后需要掌握光纤连接的方法和技巧。

光纤通信实验中还会涉及到光纤连接的稳定性调试、光源和接收器的参数调节、光纤距离测量等内容。

三、光纤通信实验的实施步骤光纤通信实验的实施步骤可以分为以下几个部分：实验准备、实验操作、实验分析和实验报告。

在实验准备阶段，需要确认实验所需的设备和材料是否齐备。

在实验操作阶段，需要按照实验要求进行光纤的连接和操作。

在实验分析阶段，需要对实验结果进行分析和比较，并进行相应的数据处理。

最后，在实验报告中，需要将实验的目的、过程、结果和结论进行总结和陈述。

四、几种常见光纤通信实验技术1. 光纤的损耗测试：这是光纤通信实验中常见的一种实验技术。

通过测量光纤传输中的损耗，可以评估光纤通信系统的性能和质量。

2. 光纤的色散测试：光纤的色散是光信号传输中的一个重要参数。

通过测试光纤的色散特性，可以了解光信号在光纤中传输时受到的影响。

3. 光纤的连接稳定性调试：在光纤通信中，光纤的连接稳定性非常重要。

通过调试光纤连接，能够减少信号的损耗和失真，确保通信质量。

4. 光纤的实时性测试：光纤通信系统中，延迟是一个重要的指标。

2024年光纤通信实验心得体会光纤通信是一种信号传输的先进技术，通过光纤作为传输介质，利用光信号传递信息。

在光纤通信实验中，我们学习了光纤通信的原理、搭建了光纤通信实验系统，并通过实验验证了光纤通信的效果。

在进行光纤通信实验之前，我们首先学习了光纤通信的基本原理。

光纤通信是利用光信号传输信息的一种通信方式，其基本原理是利用光纤的高纯度和低损耗来传输光信号。

光纤通信实验中，我们使用的是单模光纤，其内核直径较小，只能传输一条光纤，使得光信号能够在光纤中以一条光线的形式传播。

光信号在光纤中传输时，通过内核的全反射来保持光信号的传输效果，因此光信号的损耗非常小。

另外，光信号的传输速度也很快，可以达到光速的50%以上，大大提高了信息传输的速度。

在光纤通信实验中，我们搭建了光纤通信实验系统。

首先，我们需要准备一根单模光纤和两个光纤收发器。

光纤收发器是用来发射和接收光信号的装置，其中发射器将电信号转换成光信号，而接收器则将光信号转换成电信号。

我们将一个光纤收发器连接到电信号发射端，另一个光纤收发器连接到电信号接收端，通过光纤将光信号从发送端传输到接收端。

除了光纤收发器，我们还需要使用光源来产生光信号和光功率计来测量光信号的强度。

在进行光纤通信实验之前，我们需要做一些准备工作。

首先，我们需要保持实验环境的洁净和干燥，以防止灰尘和水汽对光信号的影响。

其次，我们需要调整发射器和接收器的参数，如发射功率和接收灵敏度，以保证光信号的传输效果。

此外，我们还需要调整光纤的连接方式和长度，以确保光信号的传输能够达到最佳状态。

在光纤通信实验中，我们利用实验设备进行了一系列的实验。

首先，我们进行了光纤传输距离的实验。

我们分别设置了不同长度的光纤，并通过光功率计来测量光信号的强度。

实验结果显示，光纤的传输距离对光信号的强度有显著影响。

随着光纤长度的增加，光信号的强度逐渐减弱，为了保证信号的有效传输，我们需要适当调整光纤的长度。

其次，我们进行了光纤通信速率的实验。

光纤通信实验心得体会光纤通信实验是以光纤作为传输介质进行信息传输的一种通信技术，其具有传输速度快、带宽大、抗干扰能力强等优点，在现代通信领域得到广泛应用。

在进行光纤通信实验的过程中，我深切感受到了光纤通信的强大性能和潜力，以及实验的详细流程和注意事项。

在此，我将就光纤通信实验的心得体会进行总结，以希望能对以后进一步研究和实践光纤通信技术的同学们有所帮助。

一、了解光纤通信原理在进行光纤通信实验前，首先需要对光纤通信的原理进行深入了解。

光纤通信是利用光的全反射原理，在光纤内传输光信号的一种技术，其由光源、调制器、传输介质和接收器等组成。

光源产生光信号，经过调制器进行信号调制，然后通过光纤进行传输，最后由接收器将光信号转化成电信号。

通过对光纤通信原理的了解，我们能更好地理解实验的目的和意义，以及在实验过程中的应用和效果。

二、实验准备工作在进行光纤通信实验前，需要进行一系列的实验准备工作。

这些准备工作包括选择实验所需的光源、光纤等设备，搭建实验所需的光路和电路，以及熟悉实验的具体流程和相关的操作步骤。

在进行实验准备工作时，要认真阅读实验教材或相关的实验资料，了解实验的原理和要求，并按照实验流程进行实验设置和设备调试。

只有对实验整个过程有一个清晰的认识，才能更好地进行后续的实验操作和结果分析。

三、实验操作过程在实验操作过程中，要按照实验的要求和步骤进行实验操作，严格遵循实验的安全操作规程，以确保实验过程的顺利进行和实验数据的准确可靠。

在实验中，需要进行光纤的连接、光信号的调制和解调等操作，这些操作都需要仔细进行，并配合实验中所用仪器仪表的使用。

在进行实验操作时，要保持耐心和细致，避免操作上的差错和过程中的干扰。

四、实验数据的采集和分析在实验操作过程中，需要采集并记录实验数据，以便后续的数据分析和实验结果的总结。

在采集实验数据时，要利用好所使用的仪器仪表的功能，确保数据的准确性和可靠性。

在记录数据时，要将实验的参数和条件等相关信息写清楚，以便后续的结果分析和对比分析。

光纤传输技术实验报告实验目的：本实验旨在通过实际操作和理论学习，使学生了解光纤传输技术的基本原理，掌握光纤通信系统的组成和工作过程，并通过实验加深对光纤传输特性的认识。

实验原理：光纤传输技术是利用光波在光纤中传播的特性来实现信息传递的一种通信方式。

光纤由内芯和包层组成，光波在内芯中以全反射的方式传播，从而实现长距离、大容量的信息传输。

实验设备：1. 光纤通信实验箱2. 光纤耦合器3. 光纤发射机4. 光纤接收机5. 光功率计6. 光纤熔接机（备用）7. 光纤测试工具实验步骤：1. 连接光纤通信系统：将光纤发射机、光纤耦合器、光纤接收机按照实验箱的指示进行连接。

2. 调整光纤耦合器，确保光纤两端对准，以获得最佳耦合效果。

3. 打开光纤发射机，调节发射功率，观察光纤接收机的信号强度。

4. 使用光功率计测量光纤传输过程中的光功率损耗。

5. 记录实验数据，包括发射功率、接收功率、光功率损耗等。

6. 分析实验结果，讨论光纤传输过程中可能遇到的问题及其解决方案。

实验结果：在本次实验中，我们成功地完成了光纤通信的全过程。

通过调整光纤耦合器，我们获得了最佳的耦合效果。

在实验过程中，我们测量了不同条件下的光功率损耗，并记录了相应的数据。

实验数据分析：通过对比发射功率和接收功率，我们计算出了光纤传输过程中的光功率损耗。

实验数据显示，在理想条件下，光纤的传输损耗较小，但实际应用中可能会因为光纤的弯曲、接头等因素导致损耗增加。

实验结论：光纤传输技术以其高带宽、低损耗、抗干扰能力强等优点，在现代通信领域得到了广泛应用。

通过本次实验，我们不仅加深了对光纤传输技术的理解，而且提高了实际操作能力和问题解决能力。

未来，随着光纤技术的不断发展，其在通信领域的应用将更加广泛。

注意事项：1. 在实验过程中，注意光纤的保护，避免过度弯曲或损坏。

2. 使用光纤耦合器时，要确保光纤两端对准，以减少光功率损耗。

3. 实验结束后，及时关闭设备电源，整理实验器材。
