电流保护和方向性电流保护前言在电路设计中，为了保证电路的安全性和稳定性，电流保护是至关重要的。
电流保护的作用是在电路中的温度和电压超过规定范围时，自动断开电路，以保护电路和电子元件的安全。
而方向性电流保护则是扩展了电流保护的概念，它主要是保护电路中不希望发生反向电流的器件，避免其中的基极被反向激活，并对保护的结果进行非对称的判断。
电流保护电流保护的作用是当电路中所承受的电流超过所允许的最大值时，安全地切断电路，以避免电路受到不可逆的伤害。
电流保护的原理是利用响应电路的电阻特性，产生一定的热量，当电流超过一定范围时，就会将热量转换成温度将电路断开，以达到保护的目的。
电流保护器的分类电流保护器根据其保护范围的不同可分为两种类型：通用电流保护器和专用电流保护器。
通用电流保护器的作用范围比较广泛，它适用于各种类型的电子电路中，其保护范围为0.5A至30A。
专用电流保护器的作用范围比较局限，它主要是针对一些特定的电子器件，如半导体电源等。
其保护范围为0.01A至2A。
电流保护器的保护方式可以分为以下几种：1.热联保护热联保护是指利用热电效应，将电路中消耗的热量和电流值进行比较，当电流值超过保护范围时，就会产生过高的温度，触发热敏保护器，切断电路，保护电路和元器件。
这种保护方式主要应用于回路和电路板和其它电子设备中。
2.电磁式保护电磁式保护是指利用电流在线圈中产生的磁场和电磁绕组的相互作用，当电流超过保护范围时，磁场会引起保护线圈的动作，打开断路器，切断电路。
这种保护方式主要应用于动力电路、电力电路和自动化设备中。
3.脱扣式保护脱扣式保护是指保护器不采用导电保护方式，而是采用非导电保护方式，如磁性断路器和热敏断路器等。
这种保护方式一般应用于低、中、高压电力系统中。
方向性电流保护方向性电流保护主要是针对电路中不希望发生反向电流的装置，比如半导体器件、电极、接头等，它主要是保护这些器件不被反向激活，保证其正常工作和使用寿命。
继电保护—方向过电流保护原理解析（四）一、方向过电流保护简述在电力系统中，两侧电源或单相环网的输电线路，在这样的电网中，为切除线路上的故障，线路两侧都装有断路器和相应的保护，如装设过流保护将不能保证动作的选择性。
为解决选择性的问题，在原来的电流保护的基础上装设了方向原件（功率方向继电器）。
规定：功率的方向由母线流向线路为正，由线路流向母线为负。
由功率方向继电器加以判断，当功率方向为正时动作，反之不动。

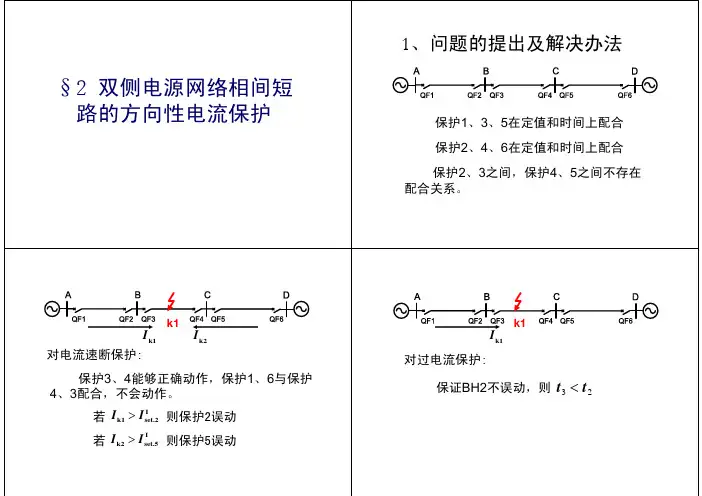

二、方向过电流保护动作分析当K1点短路,保护1、2动作，断开QF1和QF2，接在A、B、C、D母线上的用户，仍然由A侧电源和D侧电源分别供电，提高了对用户供电可靠性。
阶段式电流保护用于双侧电源的网络中，不能完全满足选择性要求。
以瞬时电流速断保护1为例，保护的动作电流为：对过电流保护，当在K1点短路时，要求：t2>t3当K2点短路时，要求:t3>t2显然，这两个要求是相互矛盾。
对于定时限过电流保护而言，利用动作时间是无法满足要求的。
结论：短路功率方向从母线指向线路时，保护动作才具有选择性。
三、方向过电流保护工作原理规定：短路功率的方向从母线指向线路为正方向。
K1点短路时，保护1、2、4、6为正方向；保护3和5反方向，不应起动。
为了满足选择性要求，保护1、3、5动作时间需进行配合；保护2、4、6动作时间需进行配合。
结论：相同动作方向保护的动作时间仍按阶梯原则进行配合t1>t3>t5，t6>t4>t23.1单相式方向过电流保护原理接线由起动元件、方向元件、时间元件和信号元件组成。
3.2功率方向继电器工作原理K1点发生短路故障时，加入保护3的电压与电流反映了一次电压和电流的相位和大小。
通过保护3的短路功率为：＞0当反方向短路时，通过保护3的短路功率为功率方向继电器动作条件：动作方程表达式事实上是间接比较保护安装处母线电压与流过保护安装处电流的相位。
当加入继电器电压为零时，无法进行比相。
