surfer计算机绘图入门资料

2 网格化数据
当图形区域内的X、Y数据分布不规则时，Surfer 必须在原始数据中进行内插以产生规则的矩形网 格。网格化过程就是将原始数据用数学方法处理， 经内插形成规则分布的XYZ数据点的过程。要产 生一个等值线图，必须首先从XYZ数据[.DAT]中 产生一个网格化文件。 利用网格（Grid）菜单中的数据（Data）命令生成 网格化文件[.GRD]。 从Grid 菜单中选择 Data 命令，弹出打开数据对 话框。 选择要进行绘图的基本数据，点击OK 在弹出的分散数据内插（Scattered Data Interpolation）对话框中进行设置
• 网格滤波器（Filter） 把数字图像分析的方法应用到网格 中，包括低通滤波器、对比增强滤波 器、边缘增强滤波器、边缘探测滤波 器和一般高通滤波器等。 • 样条平滑（Spline Smooth） 用样条圆滑算法对网格文件进行圆滑 处理。 • 白化（Blank） 用已有的网格文件和空白文件 [.BLN] 生成空白网格文件。 • 转换（Convert） • 在ASCII码与二进制格式之间转换文 件，将网格文件转换成x、y、z 数据 文件。 • 提取（Extract） 提取现存网格文件的一个网格子集 。


高级设置对话框

高级选项
允许为选择的方法指定网格化选项。对话框因 网格化的方法不同而不同。对所有方法都有两 项共同选项，即
各向异性
是指数据点之间的优势方向，通过 指定不同方向的不同半径来实现。解释为给于 一个方向轴上的点较大的权重，而减弱另一个 方向轴上的点权重。在许多情况下，不必使用 各向异性。
注意：在指定空白区域时，终点坐标必须与 起点坐标重合，否则将作为边界文件处理。
空白文件的数据形式及边界控制点的表示

Surfer 窗口界面环境
绘图工具栏 菜单栏
对象 管理器
图形显示区
状态栏
绘图快 捷按钮
文件 菜单 输入 命令
输入图形文件命令：
用该命令导入图形文件：
输入 命令
可输入—26种类 型的文件格式
输出
输 出 （ Export ） 命 令 使 Surfer 文件以其它 程序能够调用的格式 输出。
输出—21种类型的文 件格式
地图(M) 菜单
地图（ Map ）菜单中包括一系列生成 和修改图形的命令，这些图形包括： • 等值线图（Contour Map） 根据网格化文件生成一个等值线图。 • 基面图（Base Map） 打开边界文件、图元文件（ metafile） 或位图文件并调入绘图窗口，为生 成等值线图或表面图作准备。 • 张贴图或分类粘贴图形（Post Map） • 生成一个显示数据点位置或名称 的图形。 • 影像图（Image Map） • 渐变地形图（Shaded Relief Map）。 • 矢量图（Vector Map） 根据一个或两个网格文件生成矢量图。
基本张贴 Post 分类张贴 ClassedPost
x y labels 1 labels 2 … 2587 3264 Well 25 0.58 x y Ø ¿ Ö Æ Ö µ 2587 3264 100 labels 1 … 0.58
可以输出图形窗口中的全部内 容，也可以仅选择部分图形 或几个对象输出。方法如下： 从文件（ File ）菜单中选择 输出（ Export ）命令后，弹 出输出对话框。 指定要导出的文件名称 （ File Name ）、路径和驱 动器名称。 指 定 导 出 文 件 的 格 式 （Type）。点击 OK 即可按 指定的格式输出 Surfer 文件。

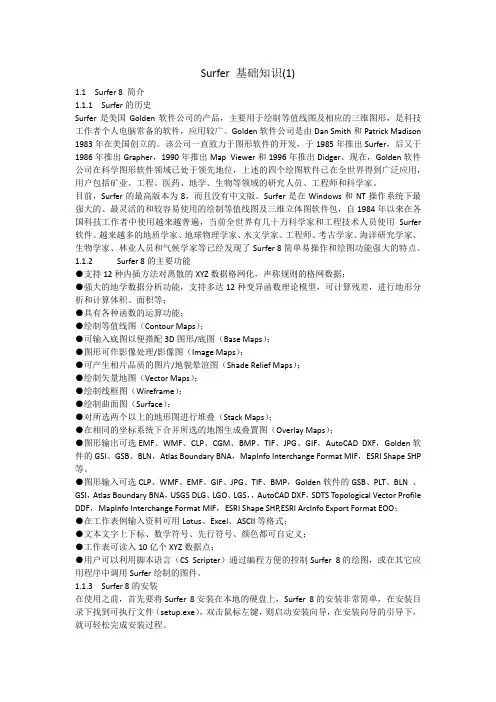

Surfer 基础知识(1)1.1 Surfer 8 简介1.1.1 Surfer的历史Surfer是美国Golden软件公司的产品，主要用于绘制等值线图及相应的三维图形，是科技工作者个人电脑常备的软件，应用较广。

Golden软件公司是由Dan Smith和Patrick Madison 1983年在美国创立的。

该公司一直致力于图形软件的开发，于1985年推出Surfer，后又于1986年推出Grapher，1990年推出Map Viewer和1996年推出Didger。

现在，Golden软件公司在科学图形软件领域已处于领先地位，上述的四个绘图软件已在全世界得到广泛应用，用户包括矿业、工程、医药、地学、生物等领域的研究人员、工程师和科学家。

目前，Surfer的最高版本为8，而且没有中文版。

Surfer是在Windows和NT操作系统下最强大的、最灵活的和较容易使用的绘制等值线图及三维立体图软件包，自1984年以来在各国科技工作者中使用越来越普遍，当前全世界有几十万科学家和工程技术人员使用Surfer 软件。

越来越多的地质学家、地球物理学家、水文学家、工程师、考古学家、海洋研究学家、生物学家、林业人员和气候学家等已经发现了Surfer 8简单易操作和绘图功能强大的特点。

1.1.2 Surfer 8的主要功能●支持12种内插方法对离散的XYZ数据格网化，声称规则的格网数据；●强大的地学数据分析功能，支持多达12种变异函数理论模型，可计算残差，进行地形分析和计算体积、面积等；●具有各种函数的运算功能；●绘制等值线图（Contour Maps）；●可输入底图以便搭配3D图形/底图（Base Maps）；●图形可作影像处理/影像图（Image Maps）；●可产生相片品质的图片/地貌晕渲图（Shade Relief Maps）；●绘制矢量地图（Vector Maps）；●绘制线框图（Wireframe）；●绘制曲面图（Surface）；●对所选两个以上的地形图进行堆叠（Stack Maps）；●在相同的坐标系统下合并所选的地图生成叠置图（Overlay Maps）；●图形输出可选EMF、WMF、CLP、CGM、BMP、TIF、JPG、GIF，AutoCAD DXF，Golden软件的GSI、GSB、BLN，Atlas Boundary BNA，MapInfo Interchange Format MIF，ESRI Shape SHP 等。

窗口菜单（Window）
New Window － 对当前窗口的内容重新在新窗口生成 Cascade － 层叠窗口 Tile Horizontal － 水平曾叠窗口 Tile Vertical － 垂直曾叠窗口 Arrange Icons － 排列窗口底部的图标
帮助菜单（Help）
Contents － 在线帮助的所有内容 Tutorial － 在线教程（值得一读，遗憾的是 e 文） Menu Commands － 菜单命令介绍 Automation Help － 自动控制（Script 语言）帮助 Check for Update － 检查软件更新情况 Golden Software on the Web － 软件的官方网站 Feedback － 信息反馈 About Surfer － Surfer软件的版本等信息
查看菜单（View）
图 1－4 给出了查看菜单中的所有命令。 Fit to Window － 调整图形来满窗口 显示 Page － 按正常窗口显示 Actual Size － 按物体的真实大小显 示 Full Screen － 满屏显示 Zoom － 放大或缩小显示 Pan Realtime － 移动当前窗口物体 Redraw － 刷新显示 Auto Redraw － 自动刷新显示 Rulers － 在窗口显示标尺 Drawing Grid － 在窗口显示参考格子 Tool Bars － 设置工具栏显示形式 Status Bar － 显示状态栏 Object Manger － 显示目标管理栏
Order Objects － 排列对象的前后等 Order Overlay － 排列覆盖图对象的 前后等 Align Objects － 对齐对象 Combine － 组合对象 Break Apart － 将组合对象拆分 Rotate… － 对对象进行旋转 Free Rotate － 对对象进行自由旋转 Transform － 对对象进行变换
