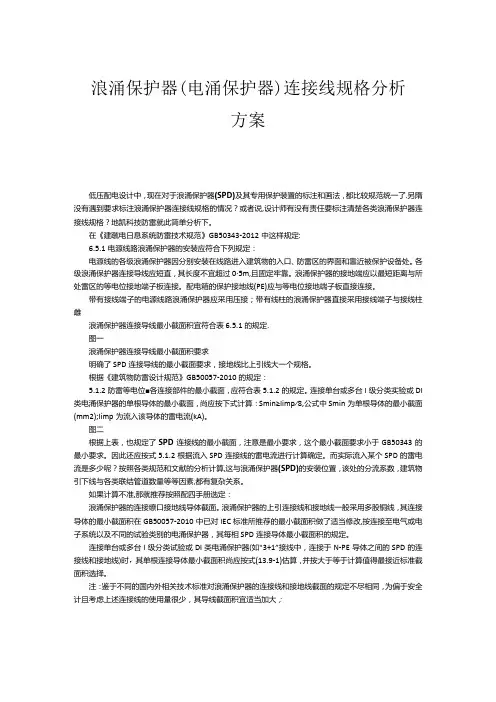

浪涌保护器(电涌保护器)连接线规格分析方案低压配电设计中，现在对于浪涌保护器(SPD)及其专用保护装置的标注和画法，都比较规范统一了.另隋没有遇到要求标注浪涌保护器连接线规格的情况？或者说,设计师有没有责任要标注清楚各类浪涌保护器连接线规格？地凯科技防雷就此简单分析下。

在《建蹴电日息系统防雷技术规范》GB50343-2012中这样规定:6.5.1电源线路浪涌保护器的安装应符合下列规定：电源线的各级浪涌保护器因分别安装在线路进入建筑物的入口、防雷区的界面和靠近被保护设备处。

各级浪涌保护器连接导线应短直，其长度不宜超过0∙5m,且固定牢靠。

浪涌保护器的接地端应以最短距离与所处雷区的等电位接地端子板连接。

配电箱的保护接地线(PE)应与等电位接地端子板直接连接。

带有接线端子的电源线路浪涌保护器应采用压接；带有线柱的浪涌保护器直接采用接线端子与接线柱雌浪涌保护器连接导线最小截面积宜符合表6.5.1的规定.图一浪涌保护器连接导线最小截面积要求明确了SPD连接导线的最小截面要求，接地线比上引线大一个规格。

根据《建筑物防雷设计规范》GB50057-2010的规定：5.1.2防雷等电位■各连接部件的最小截面，应符合表5.1.2的规定。

连接单台或多台I级分类实验或Dl 类电涌保护器的单根导体的最小截面，尚应按下式计算：Smin≥Iimp∕8,公式中Smin为单根导体的最小截面(mm2);Iimp为流入该导体的雷电流(kA)。

图二根据上表，也规定了SPD连接线的最小截面，注意是最小要求，这个最小截面要求小于GB50343的最小要求。

因此还应按式5.1.2根据流入SPD连接线的雷电流进行计算确定。

而实际流入某个SPD的雷电流是多少呢？按照各类规范和文献的分析计算,这与浪涌保护器(SPD)的安装位置，该处的分流系数，建筑物引下线与各类联结管道数量等等因素,都有复杂关系。

如果计算不准,那就推荐按照配四手册选定：浪涌保护器的连接缭口接地线导体截面。

浪涌保护器施工要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!浪涌保护器的施工要求与规范浪涌保护器，又称为电涌保护器或防雷器，是一种用于保护电器设备免受电压瞬时上升（浪涌）影响的装置。

浪涌保护器安装技术交底
220/380V三相系统各种设备耐冲击过电压额定值(Uw)
致。

5 检查安装在电路上的SPD限压元件前端是否有脱离器。

如SPD无内置脱离器,则检查是否有过电流保护器
6 检查安装在配电系统中的SPD的Uc值应符合上表的规定要求。

7 检查SPD安装工艺和接地线与等电位连接带之间的过渡电阻。

电源SPD的测试
1 SPD运行期间，会因长时间工作或因处在恶劣环境中而老化，也可能因受雷击电涌而引起性能下降、失效等故障。

因此需定期进行检查。

如测试结果表明SPD劣化，或状态指示指出SPD失效，应及时更换。

2 泄漏电流Iie的测试
除电压开关型外，SPD在并联接人电网后都会有微安级的电流通过，如果此值偏大，说明SPD性能劣化，应及时更换。

可使用防雷元件测试仪或泄漏电流测试表对限压型SPD的Iie值进行静态试验。

规定在0.75U1mA下测试。

首先应取下可插拔式SPD的模块或将线路上两端连线拆除，多组SPD应按图所示连接逐一进行测试。

测试仪器使用方法见仪器使用说明书。

页数共。

1.15Uo
不适用
1.15Uo
1.15Uo
每一相线和 PEN 线间
不适用
1.15Uo
不适用
不适用
不引出中性 线的 IT 系统
不适用
1.15Uo 不适用 不适用
注：1 Uo 指低压系统相线对中性线的标称电压，U 为线间电压，U＝ 3Uo 。 在 TT 系统中，SPD 在 RCD 负荷侧安装时，最低 Uc 值不得小于 1.55Uo，此时安装 形式为 L-PE 和 N-P ；当 SPD 在 RCD 电源侧安装时，应采用“3 + l ”形式，即 L-N 和 N-PE , uc 值不应小于 1.15 Uo Uc 应大于 Ucs
SPD 额定工作电压/V 18 或 80 18 6.5 80 180 6.5 6.5 18 6 6.5 29
电压保护水平 UP 电压保护水平 up 也是个很重要的参数，如果选择不合适，则 SPD 将失去保护作用。 根据 GB50057-94 ( 2000 ）给出的不同设备的耐冲击过电压额定值见表 4
反之，电压保护水平低了，但 SPD 的寿命缩短，工作不可靠。因此，uc 值的选择要综合考
虑。对于电源线路的电涌保护器，具体选取可参阅表 2 。但是，对于供电电压偏差超过土
10%的场所，选择 Uc 值时要适当提高。
对于信号线路的电涌保护器，Uc 值一般应高于系统运行时信号线上的最高工作电压的
1.2 倍。常见电子系统工作电压与 SPD 额定工作电压对应关系见表 3
SPD ，价格比较高。但目前还没有专用 3 模块 SPD 供应市场，只能用 4 模块接入，然后， 去掉一只模块，这样空出一个位置，容易引起用户误会。建议厂家专门生产 3 模块 SPD 。
SPD 的连接导线最小截面积原则上按表 5 选择 表 5 SPD 的连接导线最小截面积
