高压试验报告
实验目的，本次实验旨在测试高压环境下材料的性能表现，以评估其在极端条
件下的可靠性和稳定性。
实验材料，我们选取了几种常见的工程材料，包括金属、塑料、橡胶等，以及
一些新型材料进行测试。
实验装置，我们使用了专业的高压试验装置，能够提供高压环境，并能够实时
监测材料的性能变化。
实验方法，首先，我们将样品置于高压环境中，然后逐步增加压力，记录材料
的变形、破裂等情况。
同时，我们还对材料的导热性、导电性等性能进行测试。
实验结果，在高压环境下，金属材料表现出较好的抗压性能，但也出现了一定
程度的塑性变形。
塑料材料在高压下容易发生断裂，而橡胶材料则表现出较好的弹性。
新型材料在高压环境下表现出了一些特殊的性能，具有一定的应用潜力。
实验结论，通过本次高压试验，我们对不同材料在极端条件下的性能有了更深
入的了解。
这些数据将为工程设计和材料选择提供重要参考，也为新材料的研发提供了一定的指导意义。
实验意义，极端环境下材料的性能表现对于航天航空、能源开采等领域具有重
要意义。
通过对材料在高压环境下的测试，有助于提高材料的可靠性和稳定性，为相关领域的发展做出贡献。
展望，未来，我们将进一步深入研究材料在极端条件下的性能表现，探索更多
新型材料的应用潜力，为技术创新和工程实践提供更多可能性。
结语，本次高压试验报告总结了我们在高压环境下对不同材料性能的测试结果，具有一定的参考价值。
我们将继续深入研究，不断完善实验方法，为材料科学和工程技术的发展贡献力量。
高压试验在安规中的定义及重要性
高压试验，是电力系统中对高压设备进行的一种安全性能检测。
它是电力设备运行、维护和检修的重要环节，对于确保电力系统的稳定运行和人民生命财产的安全具有重要的意义。
根据《电业安全工作规程》（以下简称“安规”）的定义，高压试验是指对电气设备或线路施加超过其额定电压的试验电压，以检查其绝缘性能或其他电气性能的过程。
这种试验通常在设备安装前或定期维护时进行，目的是确保设备在运行过程中能够承受预期的电压和电流水平，避免因绝缘失效引发的事故。
高压试验的内容主要包括绝缘电阻测量、工频耐压试验、局部放电试验等。
这些试验可以揭示设备潜在的问题，如绝缘老化、缺陷、制造缺陷等，从而采取相应的预防措施，防止事故发生。
在安规中，对高压试验的规定十分严格。
例如，规定了试验人员必须经过专门培训并持有相关证书；试验设备必须定期校验，保证测量结果的准确性；试验过程中必须有专人监护，确保人身安全等等。
总的来说，高压试验在安规中被定义为一种重要的安全检测手段，它对于保障电力设备的安全运行和人们的生产生活安全具有不可替代的作用。
因此，无论是电力企业还是个人，都应严格按照安规的要求进行高压试验，确保电力设备的安全运行。

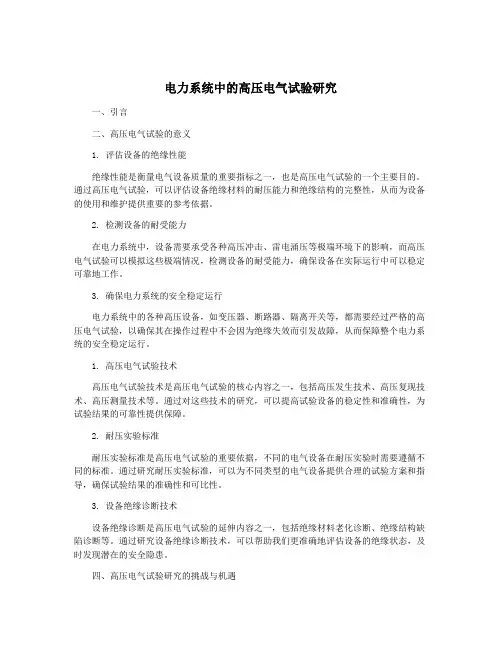

电力系统中的高压电气试验研究一、引言二、高压电气试验的意义1. 评估设备的绝缘性能绝缘性能是衡量电气设备质量的重要指标之一，也是高压电气试验的一个主要目的。
通过高压电气试验，可以评估设备绝缘材料的耐压能力和绝缘结构的完整性，从而为设备的使用和维护提供重要的参考依据。
2. 检测设备的耐受能力在电力系统中，设备需要承受各种高压冲击、雷电涌压等极端环境下的影响，而高压电气试验可以模拟这些极端情况，检测设备的耐受能力，确保设备在实际运行中可以稳定可靠地工作。
3. 确保电力系统的安全稳定运行电力系统中的各种高压设备，如变压器、断路器、隔离开关等，都需要经过严格的高压电气试验，以确保其在操作过程中不会因为绝缘失效而引发故障，从而保障整个电力系统的安全稳定运行。
1. 高压电气试验技术高压电气试验技术是高压电气试验的核心内容之一，包括高压发生技术、高压复现技术、高压测量技术等。
通过对这些技术的研究，可以提高试验设备的稳定性和准确性，为试验结果的可靠性提供保障。
2. 耐压实验标准耐压实验标准是高压电气试验的重要依据，不同的电气设备在耐压实验时需要遵循不同的标准。
通过研究耐压实验标准，可以为不同类型的电气设备提供合理的试验方案和指导，确保试验结果的准确性和可比性。
3. 设备绝缘诊断技术设备绝缘诊断是高压电气试验的延伸内容之一，包括绝缘材料老化诊断、绝缘结构缺陷诊断等。
通过研究设备绝缘诊断技术，可以帮助我们更准确地评估设备的绝缘状态，及时发现潜在的安全隐患。
四、高压电气试验研究的挑战与机遇1. 挑战在高压电气试验研究过程中，面临着一系列挑战，包括试验设备的稳定性和准确性、试验结果的可比性和可靠性、设备绝缘诊断的精准性等问题。
如何克服这些挑战，提高试验技术的水平和效率，是当前需要重点研究的问题之一。
2. 机遇随着科技的不断进步，高压电气试验研究也面临着前所未有的机遇。
随着数字化技术的发展，可以为高压试验设备提供更加灵活和精确的控制和监测手段；随着材料科学的发展，可以为电气设备提供更加可靠和耐用的绝缘材料。
电力变压器高压试验及故障处理电力变压器是电力系统中非常重要的设备，它们被广泛用于升压、降压、分配和传输电能。
在变压器的运行过程中，高压试验是至关重要的一个环节，它可以有效地发现潜在的故障和提高设备的可靠性。
本文将介绍电力变压器的高压试验及相关的故障处理方法。
一、电力变压器的高压试验高压试验是指在变压器运行之前对其进行的一种耐压性测试。
通过高压试验可以检测变压器绝缘系统是否完好，以及是否存在局部放电、绝缘老化等问题。
在高压试验中，通常会采用交流耐压试验和雷电冲击试验。
1. 交流耐压试验交流耐压试验是指在高压下对变压器绝缘系统进行持续的交流电压加载。
试验过程中，将变压器的高压绕组和低压绕组分别接于耐压设备的高压端和低压端，然后加以一定的交流电压，通常为额定电压的2.5倍。
试验的持续时间通常为数分钟至数十分钟不等，其目的是检测变压器的绝缘系统能否耐受额定工作电压的2.5倍电压的持续加载。
如果试验顺利通过，则表明变压器的绝缘系统完好，可以投入运行。
2. 雷电冲击试验雷电冲击试验是指在高压下对变压器绝缘系统进行一次短暂的、高能量的脉冲电压加载。
试验过程中，利用雷电仿真测试设备对变压器绝缘系统进行一次雷电冲击模拟试验，以检测其能否耐受来自雷电的瞬时高能量冲击。
如果试验通过，则表明变压器的绝缘系统能够在雷电冲击下正常运行。
在进行高压试验时，有时会出现一些故障问题，需要及时进行处理。
下面我们将介绍一些常见的高压试验故障及处理方法。
1. 局部放电局部放电是指在绝缘材料中发生的局部放电现象，通常表现为微小的闪络和声响。
局部放电可能导致绝缘材料的老化和破坏，严重影响绝缘系统的可靠性。
在高压试验中，如发现局部放电现象，应立即停止试验，并对变压器进行详细的检查。
通常需要使用特殊的探测设备对变压器绝缘系统进行定位和评估，以找出局部放电的具体位置和原因。
一旦确定局部放电的位置和原因，必须采取针对性的措施进行修复和处理，以保证变压器的可靠运行。
高压试验报告引言高压试验是一项必要的安全措施，用于检测电气设备和系统的可靠性。
通过施加较高的电压和电流，在严苛的环境下测试设备的性能和耐受能力。
本文将对高压试验进行详细介绍，并分析其在现代工业中的重要性和应用。
1. 高压试验的基本概念高压试验是指将电气设备暴露于超过其耐受能力的电压条件下，以测试设备的性能和耐受能力。
它可以用于检测电气设备的耐电压能力、绝缘质量、电弧灭弧能力以及其他电气参数。
2. 高压试验的类型高压试验可分为交流高压试验和直流高压试验。
交流高压试验常用于测试绝缘性能，而直流高压试验常用于测试耐压能力。
3. 高压试验的设备和工艺进行高压试验需要一系列专用设备，如高压发生器、控制系统、绝缘子和测试仪器。
在测试过程中，需要严格按照相关标准和规范进行操作，以确保测试结果的准确性和实用性。
4. 高压试验的应用高压试验在现代工业中应用广泛。
它被用于各种领域，如电力系统、电力设备、石化工业、航空航天等。
通过高压试验，可以及时发现设备的隐患和缺陷，减少事故和故障的风险，提高设备的安全性和可靠性。
5. 高压试验的意义高压试验对于保障电气设备和系统的安全运行至关重要。
它可以有效降低设备故障率，提高生产效率，节省维修成本。
与此同时，高压试验还有助于提高设备的设计和制造质量，促进技术进步和工业发展。
6. 高压试验的挑战和未来发展随着科技的进步和社会的发展，高压试验也面临着新的挑战和机遇。
如何提高测试的准确性和效率，如何适应新能源和智能电网的发展，如何研究新型绝缘材料和电气设备等问题，都需要我们进行深入研究和探索。
结论高压试验作为一项重要的安全措施，在现代工业中具有不可替代的作用。
它有助于确保设备的安全可靠运行，提高生产效率，促进工业发展。
我们应该加大对高压试验的研究和应用，不断创新和改进测试技术和方法，为社会和经济的可持续发展做出贡献。
注：本文根据人工智能模型生成，仅供参考。
打高压测试标准在进行高压测试之前，首先需要明确测试的目的和标准。
高压测试是一种用来检测设备或材料在高压环境下的耐受能力的测试方法，其目的是确保设备在正常使用和异常情况下都能够安全可靠地运行。
因此，制定和执行高压测试标准对于保障设备和人员安全至关重要。
在进行高压测试之前，需要准备好测试设备和相应的工作人员。
测试设备应当经过严格的校准和验证，确保其测量结果的准确性和可靠性。
工作人员需要接受专业的培训，了解高压测试的操作流程和安全注意事项，确保测试过程中不发生意外。
在进行高压测试时，需要严格按照相关标准和规范进行操作。
首先，需要确定测试的高压值和持续时间，以及测试设备的稳定性和精确度。
其次，需要对测试样品进行充分的准备，确保其表面清洁、无损伤和符合测试要求。
接下来，进行高压测试时需要严格控制测试环境，包括温度、湿度、气压等因素，以确保测试结果的准确性和可比性。
在进行高压测试时，需要密切关注测试过程中的各项参数和数据，及时记录和分析测试结果。
在测试结束后，需要对测试设备进行维护和保养，确保其在下次测试时能够正常使用。
同时，还需要对测试样品进行评估和分析，得出相应的结论和建议，为设备的改进和优化提供参考。
在高压测试标准中，还需要包括相关的安全规范和操作流程。
高压测试是一项高风险的工作，需要严格遵守相关的安全规范和操作流程，确保测试过程中不发生意外。
同时，还需要对测试设备和工作人员进行定期的检查和维护，确保其在测试过程中的安全性和可靠性。
总的来说，制定和执行高压测试标准对于保障设备和人员安全至关重要。
在进行高压测试时，需要严格按照相关标准和规范进行操作，确保测试结果的准确性和可靠性。
同时，还需要密切关注测试过程中的各项参数和数据，及时记录和分析测试结果，为设备的改进和优化提供参考。
通过严格执行高压测试标准，可以有效提高设备的安全性和可靠性，保障设备和人员的安全。
高压试验的作用和意义电力系统包括众多的电气设备，由于材料或工艺存在瑕疵，操作人员误操作，湿度和温度等原因，在电气设备内部会留下潜伏性的缺陷。
如将原有的缺陷设备投入电力系统运行，送电时即可能会发生事故。
有些缺陷设备，虽暂时不发生事故，但运行一段时间后，也会发生事故，甚至会引起严重后果，如设备损坏，线路跳闸等，甚至会威胁到整个系统的安全供电。
电力生产的实践证明，对电气设备按规定开展检测试验工作，是防患于未然，保证电力系统安全，经济运行的重要措施之一。
为了防止电气设备在投入运行时或运行中发生事故，及时发现设备中潜伏的缺陷，必须对电气设备运行高压试验。
对于新安装和大修的电气设备进行的试验，称为交接试验，其目的是：1.检验制造单位生产的电气设备质量是否合格。
2.检验电气设备在安装施工过程中是否受到损坏，安装质量是否符合要求。
3.检验新安装的电气设备是否满足投入运行的技术要求。
电气设备运行一段时间后，由于受电压、电流、温度和湿度等因素，在电气设备中可能产生潜伏性缺陷，通过试验能及时发现电气设备在运行中出现的各种潜伏性缺陷严重程度，以便对不合格的电气设备运行检修或更换，这为预防性试验。
高压试验的分类：根据试验项目内容不同，分为绝缘试验和特性试验。
1.绝缘试验：对电气设备绝缘状况的检查试验。
设备外绝缘检查，绝缘特性根据测试和耐压试验，绝缘试验又分为非破坏性试验和破坏性试验。
a.非破坏性试验：用较低的试验电压（额定电压）（低于设备）或其它不损伤绝缘的办法来测量绝缘，方法：绝缘电阻和吸收比测量，直流泄漏电流测量，绝缘介质损耗角正切值测量。
b.破坏性试验：用电压远高于设备运行时所承受的电源电压，来考核设备在过电压时的承受能力，如绝缘裕度达不到技术要求，在耐压试验时会击穿。
耐压试验有：直流耐压、交流耐压、工频耐压和感应耐压。
1.工频耐压：利用工频交流电源通过调压装置，经升压变压器输出一个交流高压，对被试物进行高电压试验。
2.感应耐压：利用变压器本身一、二次绕组之间的电磁感应所产生的高压电对自身进行的耐压试验，在变压器低压侧施加一个试验电压，在高压绕组感应产生高电压。
c.冲击耐压试验：利用一个持续时间短的冲击波，根据冲击波的不同波形分为雷电冲击波、操作冲击波、全波和截波。
2.特性试验：把绝缘试验以外的电气试验，称为特性试验。
目的：检验电气设备的技术特性是否符合技术要求，同一台电气设备可能有多个特性试验项目，如变压器（电压比、直流电阻、极性或联结组标、空载电流、阻抗电压、空载和负载损耗等），对金属氧化物避雷器进行泄漏电流，而对绝缘子和电缆只进行绝缘试验，不做特性试验。
高压试验的要求：1.气候条件要求：温度不应低于+5C,相对湿度不高于80%。
2.试验顺序要求：应先进行非破坏性，后进行破坏性。
3.试验电压极性要求：直流高压试验时，应采用负极性接线。
4.充油设备静止时间的规定：500KV>72h 、220及330KV>48h、110KV及以下>24h。
绝缘电阻和吸收比试验：1.直流电压作用下流过绝缘介质的电流：把直流电压加到设备的绝缘介质上时，会有一个随时间逐渐减小，最后趋于稳定的极微小的电流通过，它由三个电流构成，电容充电电流，吸收电流和泄漏电流。
a.电容充电电流：加压瞬间相当于电容充电，产生一个随时间迅速衰减的充电电流，此电流与电容量和外加电压有关，他是无损耗极化电流。
b.吸收电流：在直流电压电场的作用下，介质的偶极子发生缓慢转动而引起极化电流，由于不同介质电性能的差异，产生吸收现象而引起的电流。
它是有损耗极化电流，此电流大小及衰减时间与绝缘介质，不均匀程度及构成情况有关。
c.泄漏电流：当直流电压加到被试品上时，绝缘介质内部或表面会有带电粒子，离子和自由电子作定向移动形成电流，称泄漏电流，它的大小与时间无关，与绝缘内部是否受潮，表面是否清洁等因素有关。
2.绝缘电阻、吸收比和极化指数：a.绝缘电阻：电气设备绝缘层在直流电压作用下呈现的电阻值，电压不变时，电流与电阻成反比。
b.吸收比：在60s时的绝缘电阻值与15s时的绝缘电阻值之比值。
K=R60S/R15S35kv及以上容量在4000KV A及以上的变压器，温度10~40C内，吸收比应不小于1.3，同步发电机吸收比与绝缘材料有关，不应小于1.6，沥青、云母不应小于1.3, 1000V及以上不应低于1.2。
c.极化指数：被试品进行绝缘电阻测试时，10min时读取的绝缘电阻和1min时读取电阻，计算出比值称为极化指数。
K=R10min/R1min测量极化指数是为了判断被试品是否存在受潮、脏污等。
直流泄漏电流测量和直流耐压试验：1.特点：a.试验电压较高，并可随意调节。
b.试验电压稳定，测量数据。
c.试验仪器设备较轻便，适合于现场试验携带。
2.直流试验电压的要求：用交流低压单相电源，经调压器调压，升压试验变压器升高电压，然后经整流装置整流产生一个脉动成分的直流电压。
3.直流试验电压极性和波形的要求：1.对极性的要求：负极加压、正极接地，如正极加压、负极接地，它的击穿电压要比负极加压、正极接地时击穿电压低很多，采用负极性接线是为了防止外绝缘的，闪络和易发现绝缘受潮等缺陷。
2.对波形的要求：在直流电压试验时，作用在被试品上的直流电压其波纹系数不大于3%，脉动因素S指脉动幅值与平均值Ud之比S=Umax/UminX100%3.对试验电源容量的要求：直流电压发生装置应具备足够的输出电流容量，对试品进行升压试验时，充电时间不易过长，电流一般不超过1mA。
介质损耗角正切值（tan&）测量：1.目的：测量绝缘介质在交流电压作用下的损耗情况，测量时试验电压不能超过被试设备的额定工作电压，一般低于额定工作电压。
2.意义：当绝缘介质一定，外加电压及频率一定时，介质损耗电流的大小与介质损耗角正切值成正比，因此用tan&来反映介质损耗的大小。
测量介质损耗角正切值，用于35KV及以上的电力变压器、互感器、多油断路器和变压器油的绝缘试验。
3.方法：用西林电桥和M型介质试验器。
A.西林电桥：正接线，适用于被试品整体可以与地面隔离。
反接线，适用于被试品不能与地面隔离时。
无论正接线或反接线，其测试原理都相同，测量试验时对于额定电压为35KV及以上的设备，一般升压至10KV。
Tan&=WC4R4 W=2兀f C4取实际值 R4取3184欧姆F=50HZ Cx=Cn 34R R Cx 一被试品电容值 Cn 一标准 电容器的电容量 R3一可调标准电阻B:M 型介质试验器：M 型介质试验器最高测试电压为2500V ，测试环境温度不低于+5C ，对于变压器在10~40C 为宜，介质损耗与湿度之间的变化与绝缘材料种类、产品的绝缘结构老化吸潮等情况有关。
Tan&=P/S P 一介质损耗功率MwS 一视在容量，介质中流过的电流和电压乘积Mva.电场干扰影响消除方法：屏蔽法、选相倒相法、移相法、干扰平衡法。
工频耐压试验：1.目的：设备在电力系统运行时，可能受到外部的雷电过电压或系统内部的暂时过电压，（工频过电压和谐波过电压）和操作过电压的作用，除了采取过电压保护措施外，还要求设备具有绝缘裕度，保证不致因过电压而造成绝缘击穿损坏，耐压试验目的是考核设备是否具备的绝缘裕度，如设备绝缘裕度达不到要求，就会出现绝缘击穿损坏。
2.交流耐压试验的分类：分为交流耐压、直流耐压和冲击耐压。
交流耐压又分为工频耐压和感应耐压。
A. 工频耐压试验：利用工频电源和升压设备产生工频高压对被试品进行耐压试验。
B.感应耐压试验：利用设备本身电磁感应产生高压对自身进行耐压试验。
在被试变压器或电压互感器的低压绕组上施加交流试验电压，在低压绕组中流过励磁电流，在铁芯中产生磁通，在高压绕组中感应产生电动势，试验电压为绕组额定电压的2倍。
C.工频耐压试验接线图：工频耐压试验时的“容升”现象：1.什么是“容升”现象：工频耐压试验时，施加在试品上的试验电压实际大于由试验变压器低压侧，电压乘以变压器变比算得的电压。
U>KU2U1一试验变压器高压侧实际输出电压。
U2一试验变压器低压侧施加的电源电压。
K试验变压器的变压比。
2.原因：试验时的容性电流流过试验变压器一、二次绕组时在漏抗上的压降所致，“容升”数值大小与试验电流数值大小和试验变压器一、二次漏抗大小有关，还与试验变压器的额定电压比和额定容量有关。
a.试验变压器阻抗电压愈大“容升”愈大。
b.试验变压器额定电压比愈大“容升”愈大。
c.试验变压器的额定容量愈小“容升”愈大。
3.工频耐压试验电压的测量方法：1.采取电容分压器或电阻分压器配低压电压表。
2.高压电压互感器配低压电压表。
3.静电电压表。
4.在高压侧接测量球隙比对校正低压侧电压表。
5.通过试验变压器的测量绕组测量电压。
试验电压的测量一般应在高压侧直接测量，对一些小电容的被试品，如绝缘子、单独的开关设备，绝缘工具等，由于电容量很小，试验电流不大，可以在低压侧测量试验电压，根据试验变压器的变压比换算到高压侧的耐压值，工频耐压试验时的试验电压测量分为高压直接测量和低压间接测量。
