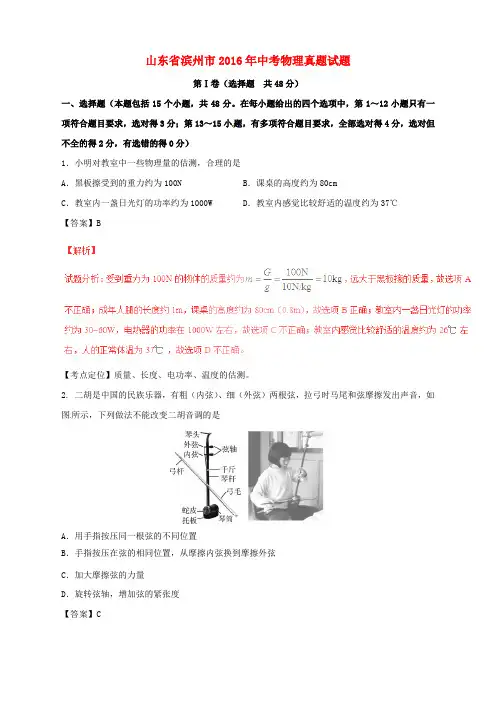

山东省滨州市2016年中考物理真题试题第Ⅰ卷（选择题共48分）一、选择题（本题包括15个小题，共48分。

在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）1．小明对教室中一些物理量的估测，合理的是A．黑板擦受到的重力约为100N B．课桌的高度约为80cmC．教室内一盏日光灯的功率约为1000W D．教室内感觉比较舒适的温度约为37℃【答案】B【考点定位】质量、长度、电功率、温度的估测。

2. 二胡是中国的民族乐器，有粗（内弦）、细（外弦）两根弦，拉弓时马尾和弦摩擦发出声音，如图所示，下列做法不能改变二胡音调的是A．用手指按压同一根弦的不同位置B．手指按压在弦的相同位置，从摩擦内弦换到摩擦外弦C．加大摩擦弦的力量D．旋转弦轴，增加弦的紧张度【答案】C【考点定位】音调和响度3. 下列现象中，由于光的反射形成的是：【答案】D【考点定位】光现象4、小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态。

绘制成图像如图乙所示，下列分析错误的是A ．冰是晶体B ．冰的熔点是00CA ．铅笔在水面处“折断”B ．人在阳光下形成影子C ．放大镜把字放大D ．豹子在水中形成倒影C．冰的熔化过程持续了15分钟D．冰在熔化过程中吸收热量，但温度不变【答案】C【考点定位】晶体熔化特点5. 如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）【答案】A【解析】试题分析：改变内能的两种方法：做功和热传递。

选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，故选A。

【考点定位】改变内能的途径6．甲、乙、丙三种物质的质量与体积的关系如图所示。

ρ甲、ρ乙、ρ丙、ρ水分别代表甲、乙、丙三种物质和水的密度，据图可知A．ρ甲>ρ乙>ρ丙，且ρ丙>ρ水B．ρ甲>ρ丙>ρ乙，且ρ丙<ρ水C．ρ丙>ρ乙>ρ甲，且ρ丙=ρ水D．ρ乙>ρ甲>ρ丙，且ρ丙>ρ水【答案】B【考点定位】密度7. 小明学习惯性的知识之后，在探究跳远成绩是否与地球自转有关的研究中，他查了相关资料，发现地球由西向东自转，赤道附近的速度约为460m/s，滨州市城区地面的自转速度约为370m/s。

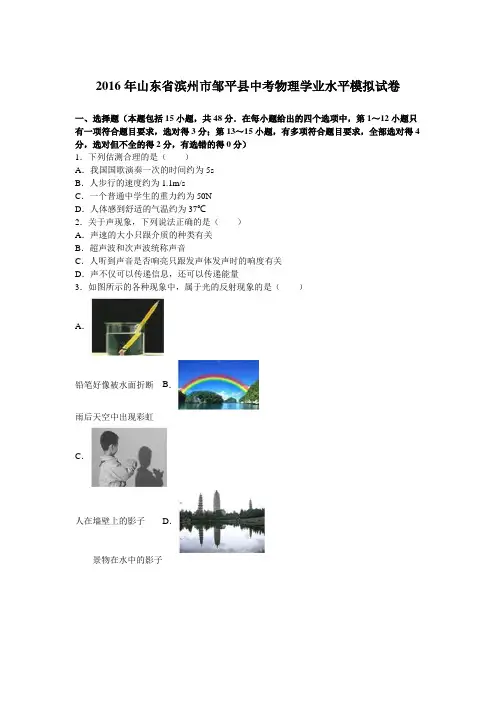

2016年山东省滨州市邹平县中考物理学业水平模拟试卷一、选择题（本题包括15小题，共48分．在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）1．下列估测合理的是（）A．我国国歌演奏一次的时间约为5sB．人步行的速度约为1.1m/sC．一个普通中学生的重力约为50ND．人体感到舒适的气温约为37℃2．关于声现象，下列说法正确的是（）A．声速的大小只跟介质的种类有关B．超声波和次声波统称声音C．人听到声音是否响亮只跟发声体发声时的响度有关D．声不仅可以传递信息，还可以传递能量3．如图所示的各种现象中，属于光的反射现象的是（）A．铅笔好像被水面折断B．雨后天空中出现彩虹C．人在墙壁上的影子D．景物在水中的影子4．张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像5．中央二台“真假实验室”探究，刚从冰箱冷冻室拿出冰棍贴紧舌头，舌头会被“冻”在冰棍上，这时舌头的水发生了某种物态变化，与其对应的图象是（）A．B．C．D．6．如图所示，在粗糙程度相同的地面上，手推木块向右压缩弹簧；释放木块，木块沿水平地面向左运动；离开弹簧后，木块运动到某一位置停下．下列说法中正确的是（）A．木块在弹簧恢复原状过程中，所受弹力变大B．木块离开弹簧后，受到的滑动摩擦力变大C．木块离开弹簧后能继续运动，是因为它有惯性作用D．弹簧恢复原状过程中，弹性势能变小7．有四种研究方法：（1）根据电流所产生的效应认识电流；（2）研究电流时把它比作水流；（3）根据磁铁产生的作用来认识磁场；（4）利用磁感线来描述磁场．上述四个例子中，采用相同的物理研究方法的是（）A．（1）与（2）B．（1）与（3）C．（3）与（4）D．（2）与（4）8．物理兴趣小组的同学对图所示的现象进行讨论，其中错误的是（）A．图（甲）帕斯卡裂桶实验说明液体的压强与液体的深度有关B．图（乙）对沸腾的水停止加热，抽气减压，水再次沸腾，说明气压减小沸点降低C．图（丙）用吸管喝饮料时，瓶里的饮料是被“吸”上来的D．图（丁）洗手盘下方弯管的水密封利用了连通器原理9．小东房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．如图所示的电路图能符合这一要求的是（）A．B．C．D．10．踢毽子是人们喜爱的一项体育活动．脚将毽子踢出后，下列说法正确的是（）A．毽子飞行过程中受到重力和脚对它的踢力B．毽子向上运动过程中，重力势能增加，机械能增加C．毽子能继续向上运动是由于毽子具有惯性D．由于惯性，毽子下落过程中会越来越快11．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大12．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．图中能反映POS刷卡机读出信息原理的是（）A． B．C．D．13．如图是某种汽车质量测试仪（俗称地磅）的工作原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量．下列关于测试仪的说法正确的是（）A．作用在B点的力为阻力，图中的ABO是一个省力杠杆B．质量显示表是用电压表改装而成的C．质量显示表表盘上的刻度值越往右越大D．汽车质量越大，电路消耗的总功率越大14．湖南大学的博士生马超民及其团队发明了“汽车中控手势控制套件”．该套件通过内置的摄像头采集手势并进行图象识别，进而转化成各种指令来控制中控设备．如图所示，汽车安装该套件后，驾驶员通过轻拍、抓取等手势就能实现接听和挂断电话、GPS导航等功能．当汽车在水平路面上匀速行驶时，下列说法正确的是（）A．汽车所受的牵引力与阻力是一对平衡力B．汽车受到的重力与它所受的支持力是一对相互作用力C．车载GPS导航设备是通过电磁波来传递信息的D．采集手势用的摄像头相当于一个凸透镜15．如图所示，是某品牌卷笔刀的使用说明．下列说法正确的是（）A．削铅笔时，刀片变热是通过做功改变内能的B．静止在壳体内的铅笔屑，受到的力相互平衡C．卷笔刀的外壳平滑无尖锐棱角，是为了增大对接触物的压强D．卷笔刀外壳的手捏处设计了一些凸起的颗粒，目的是为了增大摩擦二、填空题（每小题2分，共6分）16．献血是我国公民的一项义务，在一次义务献血活动中测得240ml人体血液的质量是252g，则人体血液的密度是g/cm3．17．大藤峡水利枢纽正常蓄水水位为61.0m，正常蓄水时大坝底部受到水的压强为Pa．（g取10N/Kg）18．如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，则通电100s电流通过电阻R2产生的热量为．三、作图、实验与探究题（本题包括4个小题，共26分）19．按照要求完成以下作图．（1）如图1所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数．（2）如图2所示，某小车正水平向右作匀速直线运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．请作出小车向右匀速运动时小球受力的示意图．（3）如图3所示，螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极．20．物理实验小组用图甲装置探究“水的沸腾”规律．（1）图甲装置中有一处明显错误，请指出该错误是．2）由表中的信息可知，本次实验应选用测温物质为．）实验小组观察到水沸腾前和水沸腾时水中气泡的情况是不同的，如图乙中所示，图（选填“A”或“B”）是水在沸腾时的情况．（4）B、C两组同学选用相同的实验装置完成实验，他们分别绘制的温度随时间变化的图象如图丙，如果操作及实验器材均无问题，则分析图象可知，当时的大气压（选填“＜”、“＞”或“=”）1标准大气压；B、C组得到b、c两种不同图象的原因可能是水的不同．21．“探究浮力的大小跟哪些因素有关”实验的部分操作，装置静止时测力计指针的位置如图所示．（1）b图中测力计的示数为N．由a、b、c所示实验可得出的结论是：在液体密度相同时，物体所受浮力的大小跟有关．（2）由c、d所示实验得出的结论是．（3）上述实验采用的实验方法是．（4）由图中提供的数据，可以求出盐水的密度为kg/m3．22．小勇在测量额定电压是2.5V小灯泡电功率的实验中：（1）为完成实验，请用笔画线代替导线，将甲图连接完整．（2）闭合开关前，滑动变阻器的滑片应调至最（填“左”或“右”）端．若开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是．（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为A，小灯泡此时的电功率为W．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向（填“左”或“右”）移动，直到电压表示数为V为止．（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I ﹣U图象，从图象可算出小灯泡的额定功率为W．（5）小勇继续调节滑动变阻器的过程中，小灯泡突然熄灭，电压表示数（填“变大”、“变小”或“不变”），经检查发现灯丝烧断．四、综合应用题（本题包括2个小题，共20分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）23．汽车是我们熟悉的交通工具，它给我们的生活提供了便利，促进了社会经济的发展．某型号四轮汽车质量为1.6×103Kg，每个轮子与地面的接触面积为0.02m2，当它以60km/h的速度在平直路面上匀速行驶时，受到的阻力为600N，每行驶100km消耗汽油量为8L．完全燃烧1L汽油释放的能量为3.7×107J（取g=10N/kg）．求：（1）汽车静止时对路面的压强．（2）汽车以60km/h的速度匀速行驶时，牵引力的功率．（3）汽车以60km/h的速度匀速行驶时，汽车的效率．（4）汽车有很多用途，但也带来很多不利影响，请列举一例，并就如何减小该不利影响提出一条合理化建议．24．图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω．煮饭时，接通电源，闭合手动开关S1，电饭锅处在加热状态．当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合．（已知水的比热容为4.2×103J/（kg•℃）；查表可知铝的熔点为660℃）请解答下列问题：（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅的内胆是否会熔化？为什么？（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？2016年山东省滨州市邹平县中考物理学业水平模拟试卷参考答案与试题解析一、选择题（本题包括15小题，共48分．在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）1．下列估测合理的是（）A．我国国歌演奏一次的时间约为5sB．人步行的速度约为1.1m/sC．一个普通中学生的重力约为50ND．人体感到舒适的气温约为37℃【考点】时间的估测；温度；速度与物体运动；重力大小的估测．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、我国的国歌长度较小，演奏一遍国歌的时间在50s左右．此选项不符合实际；B、人正常步行的速度在4km/h=4×m/s≈1.1m/s左右．此选项符合实际；C、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右．此选项不符合实际；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．此选项不符合实际．故选B．2．关于声现象，下列说法正确的是（）A．声速的大小只跟介质的种类有关B．超声波和次声波统称声音C．人听到声音是否响亮只跟发声体发声时的响度有关D．声不仅可以传递信息，还可以传递能量【考点】声音在不同介质中的传播速度；声音的综合利用．【分析】（1）声速大小跟介质种类和温度有关．（2）根据超声波和次声波的概念分析；（3）响度指声音的大小，跟物体的振幅、距声源的距离、分散程度有关．（4）声具有能量，声能传递信息．【解答】解：A、声速的大小跟介质的种类有关，也跟温度有关，故A错误；B、超声波和次声波是指人耳听不到声音；不能说统称声音，故B错误；C、声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关．故C错误；D、声不仅可以传递信息，还可以传递能量．故D正确．故选D．3．如图所示的各种现象中，属于光的反射现象的是（）A．铅笔好像被水面折断B．雨后天空中出现彩虹C．人在墙壁上的影子D．景物在水中的影子【考点】光的反射．【分析】①要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．②要掌握光的反射现象，知道平面镜、凸面镜成像是由于光的反射形成的．③要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．【解答】解：A、铅笔好像被水面折断，是光经过界面时发生折射形成的，不合题意．B、雨后天空中出现彩虹，是光的色散现象，其实质是光的折射形成的，不合题意．C、人在墙壁上的影子，是由于光沿直线传播形成的．不合题意．D、景物在水中的影子，是平面镜成像，其实质是光的反射形成的，符合题意．故选D．4．张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像【考点】凸透镜成像规律及其探究实验．【分析】（1）根据凸透镜对光线的折射作用知：平行于主光轴的光线经凸透镜折射后将过焦点，然后可知其焦距；（2）根据图中表示的焦距与物距，利用凸透镜成像的规律可以确定成像的性质．（3）当u＞2f时，成倒立缩小的实像，应用于照相机．（4）凸透镜成实像时，物距增大，像距减小．【解答】解：A、平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm﹣20cm=10cm，故本选项错误；B、图乙中，物距u=12cm，像距v=23cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；C、图乙中成倒立放大的实像，根据这个原理制成了幻灯机或投影仪；故本选项错误；D、因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．故选B．5．中央二台“真假实验室”探究，刚从冰箱冷冻室拿出冰棍贴紧舌头，舌头会被“冻”在冰棍上，这时舌头的水发生了某种物态变化，与其对应的图象是（）A．B．C．D．【考点】熔化和凝固的温度—时间图象．【分析】首先明确刚从冰箱冷冻室拿出冰棍贴紧舌头，舌头会被“冻”在冰棍上是舌头上的水分遇到比较冷的冰棍凝固形成的，其次要明确晶体和非晶体的重要区别：晶体熔化过程中，不断吸收热量，温度保持不变．凝固过程中，不断放出热量，温度保持不变；非晶体熔化过程中，不断吸收热量，温度不断上升．凝固过程中，不断放出热量，温度不断下降．【解答】解：舌头会被“冻”在冰棍上，舌头上的水分遇到比较冷的冰棍形成的，液态变为固态的现象叫凝固，因为冰是晶体，因此从图中找出晶体的凝固图象即可．A、固体吸收热量，温度升高到达一定温度，不断吸收热量，温度不变，符合晶体熔化特点，这是晶体的熔化图象．不符合题意．B、固体吸收热量，温度升高到达一定温度，不断吸收热量，温度不变，熔点为0℃，符合晶体熔化特点，这是冰的熔化图象．不符合题意．C、液体不断放出热量，温度不断降低，符合非晶体的凝固特点，是非晶体的凝固图象．不符合题意．D、液体温度降低到0℃时，不断放热，温度保持不变，符合冰的凝固特点．符合题意．故选D．6．如图所示，在粗糙程度相同的地面上，手推木块向右压缩弹簧；释放木块，木块沿水平地面向左运动；离开弹簧后，木块运动到某一位置停下．下列说法中正确的是（）A．木块在弹簧恢复原状过程中，所受弹力变大B．木块离开弹簧后，受到的滑动摩擦力变大C．木块离开弹簧后能继续运动，是因为它有惯性作用D．弹簧恢复原状过程中，弹性势能变小【考点】动能和势能的大小变化；惯性；弹力．【分析】（1）同一根弹簧，在弹性限度内，弹簧形变越大，产生的弹力越大；（2）木块与地面之间的摩擦力属于滑动摩擦力，影响滑动摩擦力大小的因素是压力和接触面的粗糙程度，通过分析压力和接触面的粗糙程度是否变化、怎样变化，来分析摩擦力的变化．（3）一切物体都有保持原来运动状态不变的形状，称为惯性；（4）弹性势能的大小与弹性形变的大小有关，弹性形变越大，物体具有的弹性势能越大．【解答】解：A、木块向左运动过程中，弹簧变长，弹簧的形变逐渐减小，弹力逐渐变小．故A错误；B、木块离开弹簧后，木块对水平地面的压力和接触面的粗糙程度没有变，摩擦力就是不变的；故B错；C、木块离开弹簧后，不再受弹簧弹力的作用，由于惯性可以继续前进，但不能说惯性作用；故C错；D、弹簧恢复原状过程中，弹簧的形变逐渐减小，弹性势能变小，故D正确；故选D．7．有四种研究方法：（1）根据电流所产生的效应认识电流；（2）研究电流时把它比作水流；（3）根据磁铁产生的作用来认识磁场；（4）利用磁感线来描述磁场．上述四个例子中，采用相同的物理研究方法的是（）A．（1）与（2）B．（1）与（3）C．（3）与（4）D．（2）与（4）【考点】物理学方法．【分析】解决此题要知道常用的物理学研究方法有：等效法、模型法、比较法、分类法、类比法、控制变量法、转换法等．【解答】解：（1）根据电流所产生的效应来认识电流，使用的是转化法；（2）以电流和水流相比来研究电流，使用的是类比法；（3）根据磁铁产生的作用认识磁场，使用的是转化法；（4）利用磁感线来描述磁场，利用的是模型法；故选B．8．物理兴趣小组的同学对图所示的现象进行讨论，其中错误的是（）A．图（甲）帕斯卡裂桶实验说明液体的压强与液体的深度有关B．图（乙）对沸腾的水停止加热，抽气减压，水再次沸腾，说明气压减小沸点降低C．图（丙）用吸管喝饮料时，瓶里的饮料是被“吸”上来的D．图（丁）洗手盘下方弯管的水密封利用了连通器原理【考点】液体的压强的特点；沸点及沸点与气压的关系；连通器原理；大气压强的存在．【分析】利用下列知识分析判断：A、液体内部的压强随深度的增加而增大；B、掌握沸点与气压之间的关系，沸点随气压的增大而升高；C、用吸管吸饮料是利用大气压完成的．D、上端开口，底部连通的仪器叫连通器．【解答】解：A、甲图，帕斯卡裂桶实验，证明液体压强随深度的增加而增大，故A正确；B、乙图，向外拉活塞，降低气压，降低了水的沸点，可以使烧杯内刚停止沸腾的水再次沸腾，故B正确；C、丙图，用吸管喝饮料时，吸管内压强减小，饮料在大气压的作用下把饮料压入嘴里，所以用吸管吸饮料是大气压作用的结果．故C错误；D、丁图，洗手盘下方弯管的水密封利用了连通器原理，故D正确．故选C．9．小东房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．如图所示的电路图能符合这一要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】任意一个开关均可以开灯、关灯，说明任何一个开关闭合时，灯泡都亮，任何一个开关断开时灯泡都灭．据此分析判断．【解答】解：A、图中S1和S2为单刀双掷开关，S1向上掷时灯泡不发光，S1向下掷时灯泡发光；S2向上掷时灯泡发光，S2向下掷时灯泡不发光，任意一个开关都可以开灯、关灯，故A正确，符合题意；B、图中两个开关为单刀双掷开关，与灯泡并联，当两个开关都与左端接线柱连接时，形成电源短路，故B错误，不符合题意；C、两开关串联，只有当两开关同时闭合时吊灯才发光，故C错误，不符合题意；D、两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，故D错误，不符合题意．故选A．10．踢毽子是人们喜爱的一项体育活动．脚将毽子踢出后，下列说法正确的是（）A．毽子飞行过程中受到重力和脚对它的踢力B．毽子向上运动过程中，重力势能增加，机械能增加C．毽子能继续向上运动是由于毽子具有惯性D．由于惯性，毽子下落过程中会越来越快【考点】惯性；动能和势能的大小变化；机械能．【分析】A、脚将毽子踢出后，对毽子进行受力分析，可得出毽子飞行过程中受力的情况；B、要分析毽子向上运动过程中，重力势能如何变化就看它的高度是否变化；要分析机械能是否变化，就看它是否对外做功或是否有别的物体对它做功；C、思考毽子能继续向上运动的原因，看这个原因是否与题干中的原因相符；D、对毽子进行受力分析，思考毽子下落过程中会越来越快的原因，看与题干是否相符．【解答】解：A、对毽子进行受力分析，毽子受重力和空气阻力作用，但毽子飞出后就不再受脚对它的踢力作用，故A错误；B、毽子向上运动过程中，高度升高，因此重力势能增加；毽子向上运动过程中，在上升过程中，机械能总体是克服空气阻力而输出，所以总的机械能减少，故B错误；C、毽子能继续向上运动是由于毽子具有惯性，因此C选项正确；D、物体保持运动状态不变的性质叫惯性，具有惯性的物体将保持原有的运动状态不变，并不能使物体的运动状态发生改变，毽子下落过程中会越来越快是由于受重力作用的结果；故选C．11．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大【考点】电流表的使用；电压表的使用．【分析】先分析电路的连接方式，即电阻和灯泡串联连接，电流表测量电路中的电流，电压表测量灯泡两端的电压，然后根据选项逐一分析，并选出符合要求的选项．【解答】解：A、若R短路，为灯泡的基本电路，电压表测量电源电压，即电压表示数变大，故A选项错误；B、若R断路，则电路中的电流为零，电压表只与电源的正极相连，故两表示数均为零，即指针不偏转，故B选项错误；C、若L短路，为电阻的基本电路，电压表被短路，因此电压表示数为0，电流表示数变大，故C选项错误；D、若L断路，则电路中的电流为零，电压表与R串联，因为电压表正负接线柱与电源正负极相连，因此电压表示数等于电源电压，故其示数增大，故D选项正确．故选D．12．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．图中能反映POS刷卡机读出信息原理的是（）A． B．C．D．【考点】电磁感应．【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，POS刷卡机读出信息原理就是电磁感应现象；在选项中找出探究电磁感应的对应图即可．【解答】解：POS刷卡机读出信息原理就是电磁感应现象A、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象．选项正确．B、如图反映电流周围存在着磁场．选项错误．C、如图电路中有电源，是通电导体在磁场中受力运动．选项错误．D、如图电路中有电源，是通电线圈在磁场中受力运动，选项错误．故选：A．13．如图是某种汽车质量测试仪（俗称地磅）的工作原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量．下列关于测试仪的说法正确的是（）A．作用在B点的力为阻力，图中的ABO是一个省力杠杆B．质量显示表是用电压表改装而成的C．质量显示表表盘上的刻度值越往右越大D．汽车质量越大，电路消耗的总功率越大【考点】欧姆定律的应用；电功率的计算．。

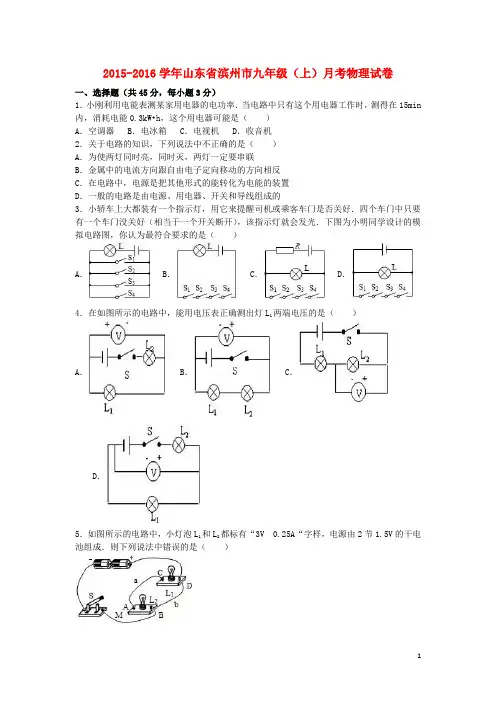

2015-2016学年山东省滨州市九年级（上）月考物理试卷一、选择题（共45分，每小题3分）1．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3kW•h，这个用电器可能是（）A．空调器B．电冰箱C．电视机D．收音机2．关于电路的知识，下列说法中不正确的是（）A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的3．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好．四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光．下图为小明同学设计的模拟电路图，你认为最符合要求的是（）A．B．C．D．4．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．5．如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到A上，则两灯都能正常发光6．小强同学在探究串联电路电流规律的实验中，按图连接好了电路，合上开关S后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L2断路C．电流表烧坏了 D．灯L1断路7．如图所示，当滑动变阻器的滑片P向左端滑动时，电流表和电压表示数的变化情况是（）A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大8．在表演台上某人声称具有特异功能﹣﹣“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（）A．这是伪科学的撞骗行为B．此人也许真有不导电的特异功能C．此人与大地之间一定有良好的绝缘D．他去抓两根电线前，零线被助手切断了9．下列判断中正确的是（）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=可知，电流做的功越多，电功率也越大10．一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将（）A．小于40W B．大于40W C．等于40W D．无法判断11．下列做法，可能造成触电事故的是（）A．使用测电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭D．放风筝时，远离高压电线12．两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小13．图中四幅实验装置图，下列说法正确的是（）A．如图实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流B．如实验说明磁场能产生电流C．如实验说明同名磁极相互吸引，异名磁极相互排斥D．如图实验说明机械能转化为电能14．如图所示，闭合开关，滑动变阻器滑片P从中点向右滑动的过程中，下列判断正确的是（）A．电流表示数变小B．电压表示数变大C．滑动变阻器的功率变小 D．定值电阻R1的功率变小15．关于“12V 4W”的小灯泡L1和“9V 3W”的小灯泡L2，下列说法正确的是（）A．L l和L2正常工作时的电阻一样大B．L l和L2串联在一起使用时，两灯消耗的功率一样多C．L l和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光二、填空题（每空2分，共16分）16．如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的，房间里的电视机与电灯在电路中是联的．17．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是Ω．若将甲和乙并联接在电路中，甲、乙两导体消耗的电功率之比P甲：P乙．18．如图所示是家庭电子式电能表的表盘，其示数是KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是W．19．如图所示的实验装置可以探究实验，小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是．三、作图题、实验题（共4+8+8分）20．在图1中标出通电螺线管磁感线的方向及条形磁体B端磁极极性．把图2电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）21．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示．（1）在探究“电流与电压的关系”实验中：闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是．（2）在探究“电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和的作用；②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；③根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，小明由图象得出的结论是：．22．实验室有一小灯泡，上面只标有“2.5V”的字样．小滨为了测定其功率，从实验室找来如下器材：电压表（0～3V和0～15V两个量程）；电流表（0～0.6A和0～3A两个量程）；滑动变阻器（20Ω，1A）；电源（电压恒为6V）；开关；导线若干．（1）根据小滨的实验电路图，请你用笔画线代替导线，将实物图补充完整．（2）小滨连接完电路后，闭合开关，发现小灯泡微微发光，移动滑片，小灯泡亮度都不改变，请帮助小滨分析原因；（3）小滨又发现他选用的电压表量程0～3V档已损坏，而另一量程档及其它器材都完好，为了测定小灯泡的额定功率，他想出了一个解决办法：用另一量程档和阻值为6Ω的定值电阻R0，按如图3（甲）所示的电路进行测量，闭合开关，调节滑动变阻器使小灯泡正常发光，这时电压表、电流表的示数如图3（乙）、（丙）所示，由此可以推断小灯泡的实际电压为V，小灯泡的额定功率为W．四、计算题23．在如图电路中，滑动变阻器R1的最大阻值为20Ω，R2=5Ω，R3=10Ω．求：（1）当S1闭合、S2断开，滑动变阻器的滑片滑到b端，电压表的示数为2V，求电源电压；（2）当S1、S2闭合，滑动变阻器的滑片滑到a端，求电压表的示数和电路中的总电流．24．下表为某饮水机铭牌的部分参数，其内部简化电路如图所示．饮水机有保温和加热状（2）两电阻的阻值．（3）若热效率为84%，该饮水机将2kg的水从30℃加热至96℃，需要多长时间？C水=4.2×l03J/（kg•℃）2015-2016学年山东省滨州市九年级（上）月考物理试卷参考答案与试题解析一、选择题（共45分，每小题3分）1．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3kW•h，这个用电器可能是（）A．空调器B．电冰箱C．电视机D．收音机【考点】电功率．【分析】由1h内消耗的电能可求得电器的功率，则由家电的功率知识可判断为哪种用电器．【解答】解：用电器的功率：P===1.2kW；以上四种家用电器中功率接近1.2kW的只有空调．故选A．2．关于电路的知识，下列说法中不正确的是（）A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的【考点】串联电路和并联电路的辨别；电流的方向；电路的组成．【分析】（1）串联电路中，电流只有一条路径，开关控制所有用电器；并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制各自的支路．（2）电流方向的规定：正电荷定向移动的方向与电流的方向相同，自由电子（负电荷）定向移动的方向与电流的方向相反．（3）完整的电路有电源、用电器、导线、开关四部分组成，电源提供电能，用电器消耗电能，导线传输电流，开关控制电流．【解答】解：A、两灯同时亮、同时灭，可以是串联，也可以是并联，并联时开关必须放在干路上，故该选项说法不正确，符合题意；B、金属导体导电靠的是自由电子，自由电子定向移动的方向与电流方向相反，故该选项说法正确，不符合题意；C、电源是把其它形式的能转化成电能的装置，如干电池将化学能转化为电能，发电机将机械能转化成电能，故该选项说法正确，不符合题意；D、一个完整的电路由电源、导线、用电器、开关四部分组成的，故该选项说法正确，不符合题意．故选A．3．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好．四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光．下图为小明同学设计的模拟电路图，你认为最符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【分析】解决此题要知道串联是把电路元件逐个顺次连接起来的电路（电路中任意一处断开，电路中都没有电流通过）；并联是把电路元件并列地连接起来的电路（并联电路中各个支路是互不影响的）．【解答】解：A、由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，不符合要求；B、由电路图可知，几个开关是串联的，当有一个开关断开时，即有车门没关闭，灯泡不亮，所以与题意要求相反，不符合题意；C、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，符合要求；D、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，电源会被短路，不符合要求；故选C．4．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．【考点】电压表的使用．【分析】电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L1两端电压，则电压表与灯L1并联．【解答】解：A、由图可知，电压表接到了L1的两端，且正负接线柱接反了，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表与L1并联，正负接线柱正确，故D正确．故选D．5．如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A“字样，电源由2节1.5V的干电池组成．则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到A上，则两灯都能正常发光【考点】串联电路和并联电路的辨别．【分析】让小灯泡发光的基本连接形式有两种：一种是串联，在串联电路中电流只与一条路径；另一种是并联，在并联电路中电流有多条流通路径．在实际电路中，如果用导线将用电器的两端直接连接，则会造成短路．【解答】解：A、如图所示，开关S闭合后，电流将从电源正极经过导线DbM和开关回到电源负极，构成电源短路，所以选项A符合题意．B、S闭合后，电流将从电源正极经过导线DbM和开关回到电源负极，电路将发生短路，所以选项B不符合题意．C、如图所示，去掉导线b，电路中各个元件首尾相连，灯泡L1、L2串联，所以选项C不符合题意．D、如图所示，若将导线M从接线柱B改接到A上，则两灯属于并联电路，且都能正常发光，所以选项D不符合题意．故选A．6．小强同学在探究串联电路电流规律的实验中，按图连接好了电路，合上开关S后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L2断路C．电流表烧坏了 D．灯L1断路【考点】电流表、电压表在判断电路故障中的应用．【分析】闭合开关灯泡不亮，原因有两个：断路或短路．两灯都不亮，不可能是一灯短路，故障只能是断路．【解答】解：A 如果L1短路，灯泡L2发光；电压表测L1两端电压无示数．此选项不符合题意；B 如果L2断路，两灯泡都不亮；电压表也处于断路状态无示数．此选项不符合题意；C 如果电流表烧坏了，两灯都不亮；电压表无示数．此选项不符合题意；D 如果L1断路，两灯都不亮；电压表测量电源电压有示数；电流表通过的电流非常小，示数接近于零．此选项符合题意．故选D．7．如图所示，当滑动变阻器的滑片P向左端滑动时，电流表和电压表示数的变化情况是（）A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大【考点】电路的动态分析．【分析】（1）分析电路结构，明确各电路元件的连接方式；（2）根据滑动变阻器滑片的移动方向，分析滑动变阻器接入电路的阻值如何变化，电路总电阻如何变化；（3）根据欧姆定律判断电路电流如何变化，电流表示数如何变化、电压表示数如何变化．【解答】解：（1）由电路图知，滑动变阻器与定值电阻串联，电流表测电路总电流，电压表测定值电阻两端电压；（2）滑动变阻器滑片向左移时，滑动变阻器接入电路的电阻变小，电路总电阻R总变小；（3）电源电压U不变，电路电阻R变小，由I=知电路电流I变大，电流表示数变大；（4）定值电阻R阻值不变，电路电流I变大，定值电阻两端的电压U R=IR变大，则电压表示数变大．综上分析可知：电流表示数变大，电压表示数变大．故选A．8．在表演台上某人声称具有特异功能﹣﹣“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（）A．这是伪科学的撞骗行为B．此人也许真有不导电的特异功能C．此人与大地之间一定有良好的绝缘D．他去抓两根电线前，零线被助手切断了【考点】家庭电路的故障分析．【分析】对人体的安全电压为不高于36V，火线上的电压对人体是不安全的，当人与火线相接而没有发生触电，说明此时人体上没有电流通过．【解答】解：火线与零线、大地的电压是220V，大大超过了安全电压，而触电是人体通过的电流达到一定值才会发生；当用测电笔触这个人的肌肤，氖管发光而没有发生触电，说明人体与火线相连，但没有电流通过人体，可能是因为零线断开，并且此人与大地之间有良好的绝缘，使电流无法形成回路，故ACD说法正确，B说法错误．故选B．9．下列判断中正确的是（）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=可知，电流做的功越多，电功率也越大【考点】电功率的计算；电功率．【分析】根据电功率的公式的使用条件分析解答．【解答】解：A、应强调当电流相等时，由公式P=I2R可知，电阻越大，电功率越大．B、应强调当电压相等时，由公式P=可知，电阻越大，电功率越小．C、说法正确，由I=可知，对于同一导线来说，电压越小时，电流也越小，再由P=UI知，电功率也小．D、应强调当通电时间相等时，由公式P=可知，电流做功越多，电功率越大．故选C．10．一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将（）A．小于40W B．大于40W C．等于40W D．无法判断【考点】电功率的计算．【分析】本题由功率公式求得电流，通过比较即可得到结果．【解答】解：由P=UI得I===1.1A＞1A，故当电流为1A时，实际功率将小于40W故选A．11．下列做法，可能造成触电事故的是（）A．使用测电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭D．放风筝时，远离高压电线【考点】安全用电原则．【分析】当有一定大小的电流通过人体，就会引起人体触电，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的．【解答】解：A、使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．故A不会造成触电事故；B、进行家电维修时，必须先切断电源，再进行维修，故B不会造成触电事故；C、水是导体，家用电器失火，用水扑灭时，由于水具有流动性，当人接触时，将会发生触电事故，故C会造成触电事故；D、因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电，因此放风筝时，远离高压电线，故D不会造成触电事故．故选C．12．两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小【考点】电路的三种状态；串联电路的电压规律．【分析】两只灯泡串联，电流只有一条通路，有一灯亮，不可能是开路，从灯的亮度决定于其实际功率入手分析．【解答】解：因为两灯串联在电路中，一灯亮就说明电路是通路；由P=I2R可知，当电流相同时，电阻大的实际功率大，灯较亮，由此可知不亮的灯是因为电阻太小，实际功率太小而不亮．故选D．13．图中四幅实验装置图，下列说法正确的是（）A．如图实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流B．如实验说明磁场能产生电流C．如实验说明同名磁极相互吸引，异名磁极相互排斥D．如图实验说明机械能转化为电能【考点】产生感应电流的条件；磁极间的相互作用；通电直导线周围的磁场；直流电动机的构造和工作过程．【分析】由实验的装置及实验现象可知实验的原理及意义．【解答】解：A．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故A正确；B．导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故B不正确；C．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故C 不正确；D．导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选A．14．如图所示，闭合开关，滑动变阻器滑片P从中点向右滑动的过程中，下列判断正确的是（）A．电流表示数变小B．电压表示数变大C．滑动变阻器的功率变小 D．定值电阻R1的功率变小【考点】电路的动态分析．【分析】闭合开关S后，滑动变阻器与电阻并联，电流表A1测量通过R1的电流，电压表测量并联电路两端的电压，滑动变阻器滑片从中点向右滑动的过程中，滑动变阻器接入电路的电阻变大，根据电源电压和并联电路电流规律可知电压表示数和电流表时的变化；根据P=UI 可知变阻器和定值电阻的功率．【解答】解：滑动变阻器滑片P从中点向右滑动的过程中，滑动变阻器接入电路的电阻变大；由于电源电压不变，因此并联电路两端电压也不变，即电压表示数不变；因为并联电路中各支路互不影响，所有通过定值电阻R1的电流不变；即电流表示数不变，由P=UI可知，定值电阻的功率不变；由欧姆定律可得，通过滑动变阻器的电流减小，由P=UI可知，滑动变阻器的功率变小．故选C．15．关于“12V 4W”的小灯泡L1和“9V 3W”的小灯泡L2，下列说法正确的是（）A．L l和L2正常工作时的电阻一样大B．L l和L2串联在一起使用时，两灯消耗的功率一样多C．L l和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光【考点】电功率的计算；欧姆定律的应用．【分析】（1）根据P=求出两灯泡的电阻，然后比较两灯泡的电阻关系；（2）两灯泡串联时通过它们的电流相等，根据P=I2R比较两灯泡消耗的电功率关系；（3）两灯泡并联时它们两端的电压相等，根据P=比较两灯泡消耗的电功率的关系；（4）L2正常发光时的电压和额定电压相等，根据P=UI求出电路中的电流，根据欧姆定律求出定值电阻两端的电压，根据串联电路的电压特点求出电源的电压．【解答】解：（1）由P=可得，两灯泡的电阻分别为：R1===36Ω，R2===27Ω，则两灯泡的电阻不相等，故A不正确；（2）L l和L2串联在一起使用时，因串联电路中各处的电流相等，所以，由P=I2R可知，两灯泡的电阻不相等时，消耗的功率不相等，故B不正确；（3）L l和L2并联在一起使用时，因并联电路中各支路两端的电压相等，所以，由P=可知，两灯泡的电阻不相等时，消耗的功率不相等，故C不正确；（4）L2串联一个9Ω的电阻时，当灯泡正常发光时电路中的电流：I===A，由I=可得，定值电阻两端的电压：U R=IR=A×9Ω=3V，因串联电路中总电压等于各分电压之和，所以，电源的电压U=U2+U R=9V+3V=12V，故D正确．故选：D．二、填空题（每空2分，共16分）16．如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的开关，房间里的电视机与电灯在电路中是并联的．【考点】电路的组成．【分析】（1）开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路的开关控制所有用电器，支路的开关控制本支路用电器；（2）串联电路各用电器工作情况互相影响，并联电路各用电器工作情况互不影响．【解答】解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的开关；（2）房间里的电视机和电灯工作时互不影响，所以是并联的．故答案为：开关；并．17．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是10 Ω．若将甲和乙并联接在电路中，甲、乙两导体消耗的电功率之比P甲：P乙2：1 ．【考点】欧姆定律的变形公式；电功率的计算．【分析】（1）由图象可知，甲乙两电阻的I﹣U图象为正比例函数，则两电阻为定值电阻，根据图象读出任意一组电流和电压值，根据欧姆定律求出甲电阻的阻值；（2）两电阻并联时它们两端的电压相等，根据P=计算它们的电功率之比．【解答】解：由图象可知，当U甲=U乙=2V时，I甲=0.2A，I乙=0.1A，由I=可得，两电阻的阻值分别为：R甲===10Ω，R乙===20Ω，将甲和乙并联接在电路中时，由并联电路中各支路两端的电压相等，由P=可得甲、乙两导体消耗的电功率之比：P甲：P乙=： =R乙：R甲=20Ω：10Ω=2：1．故答案为：10；2：1．18．如图所示是家庭电子式电能表的表盘，其示数是318.6 KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是1500 W．【考点】电能表参数的理解与电能的求法．【分析】电能表读数时，注意电能表的单位是kW•h，最后一位是小数；。

山东省滨州市邹平双语学校九年级（上）期末物理试卷一、单项选择题（每小题3分，共24分）1．（3分）下列现象中，不能用分子运动理论来解释的是（）A．打开香水瓶，香味四处飘逸B．擦黑板时粉尘飞扬C．水和酒精混合后体积变小D．间两个铅柱底削平，紧压在一起，它们就结合在一起2．（3分）质量和温度均相同的铁块和铝块（c铁＜c铝）吸收相同的热量后互相接触，则（）A．热从铁块传到铝块B．热从铝块传到铁块C．铁块和铝块之间没有发生热传递D．铜块和铝块都放热3．（3分）在如图所示的实验中，用酒精灯给试管加热，试管内水的温度逐渐升高直至沸腾。

水沸腾后，橡胶塞从试管口飞出，试管口附近有“白气”产生。

关于上述过程中能量的变化情况，下列说法不正确的是（）A．酒精燃烧的过程，是化学能转化为内能的过程B．水升温的过程，是通过热传递使内能增加的过程C．试管口附近出现“白气”的过程，是内能增加的过程D．活塞飞出的过程，是通过做功使内能转化为机械能的过程4．（3分）如图所示的电路中，电源电压保持不变，当开关S团台，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是（）A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大5．（3分）下列关于欧姆定律（I＝）说法正确的是（）A．由I＝可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I＝可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I＝变形可得R＝，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I＝变形可得R＝，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．（3分）如图所示是一个能吹冷热风的电吹风简化电路，其中A是吹风机，B是电热丝。

将它接入家庭电路，只闭合S1，电吹风吹冷风：若再将S2闭合，则此时该电路的（）A．总电阻增大B．总功率增大C．总电压减小D．总电流减小7．（3分）根据如图所示的两盏白炽灯的铭牌，可以判断（）A．甲灯一定比乙灯亮B．正常发光时，甲灯的电阻大于乙灯的电阻C．正常发光时，甲灯的电功率是乙灯电功率的4倍D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍8．（3分）如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从8V变为6V，电流表的示数变化了0.2A，则该定值电阻所消耗功率的变化量为（）A．0.4W B．2.8W C．1.6W D．1.2W二、多项选择题（每小题4分，共16分，每小题选项中至少有两个选项符合题意，全部选对得3分，选对但不全得1分，有选错或不选得0分）9．（4分）关于内能、热量和温度，下列说法正确的是（）A．温度为0℃的物体没有内能B．正在沸腾的水吸收热量，温度不变，内能增加C．物体的温度越高，所含的热量越多D．同一物体温度降低，内能会减少10．（4分）下列有关电学知识说法中正确的是（）A．电流表不能直接接在电源两极，但电压表可以直接接在电源两极测电源电压B．使用测电笔时，手指不能碰到笔尾的金属体，以免触电C．有金属外壳的家用电器，必须使用三脚插头D．发生触电事故时，首先应迅速用手使触电者脱离触电区11．（4分）如图是探究电流热效应的实验装置。
