XX银行监控系统设计方案
- 格式:doc
- 大小:33.07 KB
- 文档页数:18
银行监控系统方案银行监控系统方案一、背景和问题陈述随着社会经济的发展和人民生活的改善,银行作为重要的金融机构,为社会经济发展提供了重要的支撑和保障。
然而,在金融活动的过程中,银行也面临着各种安全风险和管理难题。
其中,银行监控是保障银行资金安全和保证服务质量的关键措施。
目前,银行监控已经成为银行管理的重要组成部分,具有极其重要的意义。
在实际的银行工作中,银行监控主要存在以下几个问题:1. 监控设备种类繁多,管理麻烦。
目前,银行的监控设备种类多样,包括摄像头、报警器、指纹识别设备等,这些设备之间的相互协作很难实现,管理也较为麻烦。
2. 监控系统操作复杂,不易使用。
当前的银行监控系统功能强大,但是操作复杂,需要专业技术人员来操作,使得非专业人员很难掌握。
3. 监控数据的分析和利用还不够充分。
虽然银行监控系统采集了大量的监控数据,但是由于数据量大、种类多,使得银行难以对这些数据进行深入分析和利用,从而缺乏对银行监控的深化管理和进一步提高服务质量的支持。
为了解决上述问题,我们提出了以下银行监控系统方案。
二、方案设计1. 系统整体架构银行监控系统整体架构采用分布式架构,包括数据采集控制台、云存储系统、数据处理分析模块以及监控控制中心四部分。
其中,数据采集控制台用于采集银行内各种监控数据,包括视频、图片、指纹等。
云存储系统用于存储采集到的监控数据,数据处理分析模块主要负责监控数据的分析和处理。
监控控制中心是银行监控系统的核心,负责监视银行内各种监控设备的运行情况,实现对银行全方位监控。
2. 数据采集控制台数据采集控制台是银行监控系统的数据采集入口,包括监控摄像头、报警器、指纹识别设备等多种数据采集设备。
采集的数据通过网络传输到云存储系统。
数据采集控制台支持手动和自动采集两种方式。
手动采集需要经过人工操作,包括图像采集、视频采集等。
自动采集则是通过预设条件或规则来自动实现数据采集,包括报警设备识别、面部识别等。
XXX银行监控方案在当今社会,银行作为金融机构和公众交流的重要场所,拥有大量的现金和贵重物品,因此安全问题成为银行管理者十分关注的焦点。
为了保障银行的安全,银行监控方案是必不可少的一环。
本文将针对XXX银行提出一份监控方案,包括监控摄像头的布置、监控设备的选择等方面内容。
首先,我们需要对XXX银行进行全面的风险评估,了解存在的安全隐患及其可能带来的损失。
在这一过程中,我们需要参考相关的法律法规,确保监控方案的合法合规。
基于风险评估的结果,我们建议在XXX银行分布式设置监控摄像头,以实现全方位的监控和覆盖。
具体而言,我们建议在以下几个区域安装监控摄像头:1.入口和大厅:安装摄像头以监控进出大厅的人员和车辆,确保只有授权人员进入银行。
2.存取款区域:安装摄像头以监控客户进行存取款操作,防止恶意行为如抢劫或诈骗。
3.签约区域:安装摄像头以监控客户与银行员工之间的签约过程,以避免不当行为或欺诈。
4.安全通道:安装摄像头以监控关键通道,如后勤通道、业务人员通道等,减少安全隐患。
除了这些基本区域,我们还可以根据具体需求和风险评估结果考虑其他区域的监控布置。
例如,可以在保险柜、数据中心、监控室等敏感区域设置专门的监控摄像头,以进一步提升银行的安全性。
在选择监控设备时,我们建议采用高清晰度、全天候工作的网络摄像头。
这些摄像头可以实时传输视频流到监控室,以便安全人员随时查看和处理意外情况。
此外,我们还建议采用具有运动侦测功能的摄像头,以减少存储空间的浪费,并快速发现异常行为。
为了有效管理和操作监控设备,我们建议将监控系统与银行的安全运营中心相连接。
这样可以确保银行的安全人员能够及时获取监控信息并采取必要的行动。
同时,监控系统还应具备事件记录和报警功能,以便安全人员可以回放和分析过去的监控录像,并在发生紧急情况时及时报警。
最后,为了确保监控系统的正常运行,我们建议XXX银行每年对监控设备进行维护和保养,包括检查和更换损坏或老化的设备,确保系统的高可靠性和稳定性。

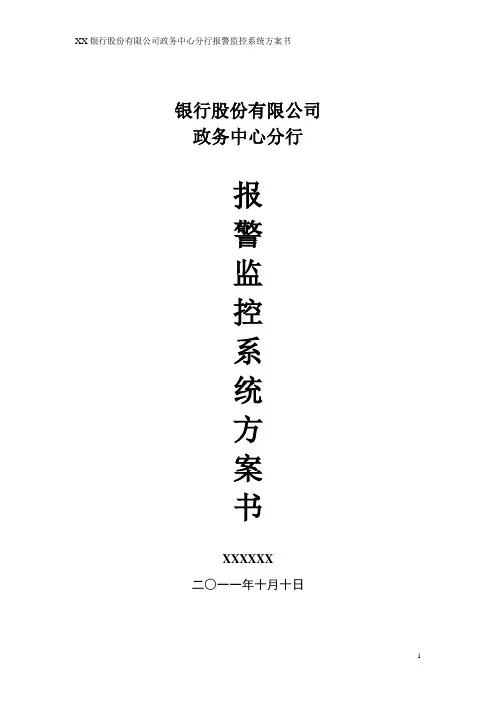

银行股份有限公司政务中心分行报警监控系统方案书XXXXXX二○一一年十月十日目录1、方案概述 (3)2、设计原则 (4)3、设计规范和依据 (6)4、系统功能和特点 (7)5、系统结构图和平面图 (9)6、价格清单 (10)7、设备简介 (11)8、售后服务及承诺 (17)9、附件1.方案概述银行位于城市的各个角落,属于国家的重点安全防范单位,它具有规模多样、重要设施繁多、出入人员复杂、管理涉及领域广等特点。
它作为当今社会货币的主要流通场所、国家经济运作的重要环节,以其独特的功能和先进的技术广泛服务于国内各行业中,因此,提高银行系统的科学管理和安全防范能力显得尤为重要。
在计算机技术和网络通信技术不断发展的今天,犯罪分子作案的手段越来越呈现高科技化、高智能化趋势。
针对银行的刑事案件明显呈上升趋势,恶性案件屡屡发生,内都作案、内外联合作案等日益增多。
传统的单一模式的模拟电视监控系统,无论是从监视手段、还是录像手段上来看已经远远落后于现代商业银行的安全保卫要求。
从技术角度来看,新一代的基于数字处理的数字硬盘录像监控系统,已经在技术上全面领先于传统的模拟监控技术。
这促使银行电视监控系统向智能化、网络化、数字化、多样化方向进行发展,给传统的视频监控领域带来全新的运作模式。
金融系统分布较广,部门较多所以要求新一代监控系统分为分行、支行、储蓄点和分理处三级网络管理模式,以分行作为整个系统的网络中枢,支行为二级网络结点,储蓄点和分理处为三级网络结点,建立一个安全、高效、先进的远程网络监控体系。
银行监控系统主要分为三大类:柜员制柜台、ATM等自助设备、保安型监控等对象。
主要要求是:能够对监控点视频、音频进行采集、硬盘录像存储 (存储时间有具体要求),并且要具有远程联网通讯功能。
对于银行金库门口、钞票清点等一些重要的地点,需要对其进行完全的监控,将发生的所有情况进行纪录,保障银行的财物安全,并对工作人员进行有效的监督,同时在意外事件发生时,可以有效的保存现场情况的纪录。
银行监控系统方案随着现代金融行业的不断发展,各类金融机构的规模和数量都在不断增加,银行业也同样如此。
银行业的发展使得更多的重要财富被利用,利用这些财富的同时,也产生了越来越多的犯罪和安全问题。
银行需利用技术手段加强对银行业务的管理和控制,保障银行业务的稳定发展。
为此,需要建立稳健、高效的银行监控系统来及时监控银行业务的运行情况。
1. 监控系统介绍银行监控系统是指根据银行业务的运作特点和重点部位的安全需求,采用摄像、传输、存储、分析等技术手段,对银行场所、设备、工作人员和客户进行全方位、多角度、高速实时监控,形成数据信息,提供实时监视、报警和存储等功能。
2. 监控系统设计银行监控系统设计包括三个环节:前端监控设备、监控传输网络和后台存储管理。
其中,前端监控设备扮演着最重要的角色。
建立监控系统时,银行需要考虑到以下因素:2.1 监控范围监控范围是指银行监控系统所监控的区域和场所。
一般来说,监控范围包括银行大厅、前厅、ATM机房、业务交易区、存款保管区、行内外ATM终端、穿墙式保险箱、押运场所等重要区域。
2.2 监控设备监控设备是观察监控范围的核心。
在选择监控设备时应考虑对监控区域和场所的实际情况。
可以采用高清摄像机来实现高质量的监控服务,并且涵盖了必要的预置位和移动跟踪功能。
另外,在对监控设备进行选择时,应选择具有防尘、防潮、防爆等特殊功能的监控设备,以保证银行监控系统的稳定运行。
2.3 监控传输网络监控传输网络是指监控设备的视频信号通过网络进行传输。
一般情况下,传输网络选择线路,并考虑可靠性、稳定性和连通性等因素。
传输网络可以通过有线、无线、光缆等方式实现,达到实时监控的目的。
2.4 后台存储管理后台存储管理是指监控信息的保存和管理。
一般来说,监控系统的存储时间需要根据实际情况进行调整。
一般来说,银行需要保存最近一周的监控信息。
监控信息可以进行分类存储,以方便快速查找。
此外,监控系统需要对数据安全进行保护,需进行加密操作,确保数据不被非法获取、篡改和破坏。
银行监控系统设计方案一、项目背景随着金融业务的不断发展和科技的进步,银行的安全问题日益突出。
为了确保银行资金安全,防范各类风险,我们需要构建一套完善的银行监控系统。
这套系统不仅要满足当前业务需求,还要具备一定的前瞻性,以应对未来可能出现的新挑战。
二、系统架构1.硬件设施监控系统硬件设施主要包括:监控摄像头、录像机、存储设备、网络设备等。
其中,监控摄像头应覆盖银行各个关键区域,如营业厅、金库、自助设备等;录像机用于存储监控视频,确保数据安全;存储设备用于备份重要数据;网络设备则负责将监控数据传输至监控中心。
2.软件系统软件系统主要包括:监控中心管理软件、前端设备控制软件、视频分析软件等。
监控中心管理软件负责实时监控各个摄像头画面,进行录像、截图等操作;前端设备控制软件用于控制摄像头的旋转、缩放等;视频分析软件则对监控视频进行智能分析,如人脸识别、行为分析等。
三、功能模块1.实时监控实时监控模块负责实时显示各个摄像头的画面,确保监控人员能够随时掌握银行各个区域的动态。
同时,该模块还具备实时录像功能,以便于后续查询和证据保全。
2.录像回放录像回放模块允许监控人员随时查看历史监控视频,以便于分析银行内部发生的各类事件。
该模块支持多路视频同时回放,方便监控人员对比分析。
3.报警联动报警联动模块负责实时监测银行各个区域的安全状况,一旦发现异常情况,立即触发报警,并通过短信、电话等方式通知相关人员。
同时,该模块还能与银行的其他安全系统(如门禁系统、报警系统等)联动,形成全方位的安全防护体系。
4.视频分析视频分析模块利用技术,对监控视频进行智能分析,如人脸识别、行为分析等。
该模块能帮助监控人员及时发现潜在的安全隐患,提高监控效率。
5.数据管理数据管理模块负责对监控数据进行统一管理,包括视频数据、报警数据、操作日志等。
该模块支持数据备份、恢复等功能,确保数据安全。
四、实施步骤1.项目筹备项目筹备阶段,我们需要对银行现有监控系统进行评估,了解其存在的问题和不足。
银行报警联网监控系统设计方案和对策一、设计方案1.视频监控系统:银行需要安装摄像头来监控各个区域,包括柜台、入口、出口、安全保管库等重要区域。
摄像头应该能够提供高清图像,并能够实时传输数据到中央服务器。
2.中央服务器:所有的摄像头数据应该传输到一个中央服务器进行存储和管理。
服务器应该具备足够的存储容量,并能够备份数据以防止丢失。
3.报警系统:银行报警联网监控系统应该配备一个可靠的报警系统。
报警系统可以通过声音、光线和短信等方式进行报警,同时报警信息也应该及时发送到安全人员的终端设备上。
4.高效的监控软件:银行报警联网监控系统需要配备高效的监控软件来管理和控制监控设备。
监控软件应该具备实时监控、录像回放、图像识别等功能。
5.入侵检测系统:除了视频监控,银行报警联网监控系统还应该配备入侵检测系统。
该系统可以通过红外传感器、门磁、烟雾传感器等方式检测到入侵行为。
二、对策1.强化物理安全措施:安装摄像头、报警器和入侵检测装置等物理设备可以有效地提升银行的安全性。
银行应该根据实际情况,合理安排和设置这些设备。
2.定期维护和检查:报警联网监控系统的设备和软件需要定期进行维护和检查,以确保其正常运行。
任何故障或漏洞都应该及时修复。
3.加强网络安全:银行的网络应该采用高强度的加密措施,以防止黑客攻击。
同时,员工应该接受网络安全培训,提高其对网络安全的意识。
4.对监控数据进行隐私保护:银行监控系统采集的数据中可能包含客户的个人信息,银行应该严格控制访问这些数据的权限,并采取相应的隐私保护措施,如数据加密、访问权限控制等。
5.升级技术设备:随着技术的发展,监控系统的设备和软件也需要不断地升级和更新。
银行应该定期评估现有系统的性能,并采取必要的升级和替换措施。
总之,银行报警联网监控系统的设计方案和对策应综合考虑银行的实际情况和需求,确保系统的可靠性和安全性。
银行应该密切关注安全威胁的变化,定期进行评估和测试,不断完善和优化报警联网监控系统,以确保银行的安全和客户的利益。
浅谈银行网点视频监控系统设计方案一、需求分析了解银行网点的视频监控系统需要满足的基本需求。
一般来说,银行网点的视频监控系统需要具备以下基本功能:1. 实时监控:能够实时监控银行网点内的各个区域,包括大厅、柜台、ATM机等;2. 视频存储:对监控到的视频进行录制和存储,以备日后查看和追查;3. 远程监控:支持远程监控和远程管理,方便银行总部或者相关管理人员随时查看监控画面;4. 报警功能:能够对异常情况进行实时报警,如有人员闯入、设备故障等;5. 防篡改功能:保障监控数据的安全性和完整性,防止被篡改或者删除。
银行网点视频监控系统还需要考虑到银行的特殊工作环境及要求,如对于客户信息保密、异常事件处理等方面的需求。
二、系统设计方案1. 系统架构设计银行网点视频监控系统的架构设计,需要考虑到系统的稳定性、可靠性、扩展性等因素。
一般来说,一个完整的银行网点视频监控系统包括前端监控设备、网络传输设备、存储设备、监控中心等多个部分。
在设计时需要考虑到各个部分之间的协作配合,以及整个系统的扩展和升级能力。
2. 前端监控设备选择前端监控设备是银行网点视频监控系统的“眼睛”,其质量和性能直接关系到监控效果和系统稳定性。
在选择前端监控设备时,需要考虑到其分辨率、画面质量、夜视效果、防水防尘等能力,以及对于移动互联、智能分析等新功能的支持。
3. 网络传输设备选择视频监控系统的网络传输设备需要保证视频信号的稳定传输和高效传输。
特别是对于银行网点来说,网络传输设备需要支持高清视频的传输,并且保证在高负荷情况下仍然能够保持信号稳定。
4. 存储设备选择银行网点视频监控系统的存储设备对视频数据的安全性和可靠性有着至关重要的作用。
存储设备需要具备大容量、高速读写、防震防护等能力,以及对于视频数据的安全加密和备份功能。
5. 监控中心设计监控中心是整个银行网点视频监控系统的核心,其功能涵盖了系统的监控、管理、存储和应急处理等方面。
在监控中心的设计上,需要考虑到操作人员的工作环境和对于监控数据的安全管理,同时需要考虑到监控中心的升级和扩展能力。
自助银行监控系统解决方案一、介绍自助银行监控系统是一种用于监控和管理自助银行设备的解决方案。
该系统通过安装在自助银行设备上的监控摄像头和相关软件,实现对自助银行设备的实时监控、故障检测和远程管理。
本文将详细介绍自助银行监控系统的设计原理、功能特点以及实施步骤。
二、设计原理1. 监控摄像头:自助银行设备上安装的监控摄像头用于实时拍摄设备的运行情况,包括用户操作、设备故障等。
2. 视频传输:监控摄像头通过网络将实时视频传输到监控中心,以便监控人员进行实时观察。
3. 视频存储:监控中心将接收到的视频进行存储,以便后续回放和分析。
4. 故障检测:系统通过分析视频数据,实时检测自助银行设备的故障情况,如纸币器故障、密码键盘异常等。
5. 远程管理:监控中心可以通过远程控制自助银行设备,进行远程重启、配置修改等操作。
三、功能特点1. 实时监控:监控中心可以实时观察自助银行设备的运行情况,及时发现并处理异常情况。
2. 故障检测:系统可以自动检测设备的故障情况,减少故障发生后的处理时间。
3. 远程管理:监控中心可以通过远程控制自助银行设备,减少维护人员的工作量和维护成本。
4. 视频存储:系统可以将监控视频进行存储,以便后续的回放和分析,提供数据支持。
5. 报警功能:系统可以根据设定的规则进行报警,如设备被拆卸、异常操作等,及时通知相关人员。
6. 数据分析:系统可以对存储的视频数据进行分析,提取有价值的信息,用于改进自助银行设备的设计和运营。
四、实施步骤1. 系统需求分析:根据银行的实际需求,确定自助银行监控系统的功能和性能要求。
2. 设备安装:在自助银行设备上安装监控摄像头,并进行相应的调试和配置。
3. 网络连接:将自助银行设备与监控中心进行网络连接,确保视频数据能够实时传输。
4. 监控中心建设:在监控中心建设服务器和存储设备,安装监控软件,并进行相应的配置和测试。
5. 系统集成:将自助银行设备和监控中心进行集成,确保系统能够正常运行。

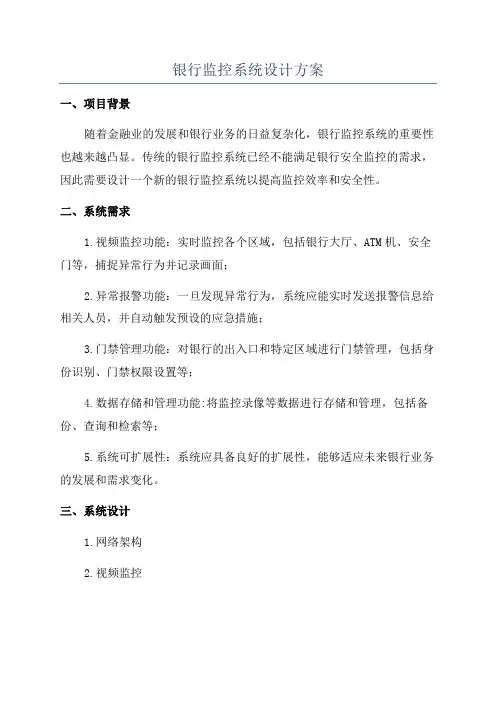

银行监控系统设计方案一、项目背景随着金融业的发展和银行业务的日益复杂化,银行监控系统的重要性也越来越凸显。
传统的银行监控系统已经不能满足银行安全监控的需求,因此需要设计一个新的银行监控系统以提高监控效率和安全性。
二、系统需求1.视频监控功能:实时监控各个区域,包括银行大厅、ATM机、安全门等,捕捉异常行为并记录画面;2.异常报警功能:一旦发现异常行为,系统应能实时发送报警信息给相关人员,并自动触发预设的应急措施;3.门禁管理功能:对银行的出入口和特定区域进行门禁管理,包括身份识别、门禁权限设置等;4.数据存储和管理功能:将监控录像等数据进行存储和管理,包括备份、查询和检索等;5.系统可扩展性:系统应具备良好的扩展性,能够适应未来银行业务的发展和需求变化。
三、系统设计1.网络架构2.视频监控银行可以根据需要安装多个摄像头,通过网络传输画面到中央服务器进行实时监控。
中央服务器上安装监控软件,通过图像分析技术对监控画面进行分析,检测异常行为,并记录相关信息。
3.异常报警当监控系统检测到异常行为时,应立即触发报警功能。
报警方式可以分为声音报警、图像报警和短信报警等多种方式,以确保相关人员能及时得到通知。
同时,系统还应自动触发预设的应急措施,如关闭一些区域的门禁等。
4.门禁管理5.数据存储和管理银行监控系统应提供可靠的数据存储和管理功能。
中央服务器上应具备足够的存储容量,能够存储大量监控录像和相关数据。
同时,系统应支持数据备份和恢复功能,以防止数据丢失。
用户可以通过查询和检索功能方便地查找和回放存储的数据。
6.系统可扩展性四、系统实施计划1.需求分析:对银行的监控需求进行详细分析,包括监控区域、监控点数量等;2.系统设计:根据需求分析结果,进行系统的网络架构设计和功能设计;3.硬件采购:根据系统设计结果,采购服务器、摄像头、门禁读卡器等硬件设备;4.软件开发:进行监控软件、门禁管理软件等的开发和定制;5.系统安装和调试:将硬件设备安装到相应位置,并进行软件的安装和配置;6.系统培训:对相关人员进行系统使用和维护的培训;7.系统验收:按照预定的指标进行系统验收,确保系统功能正常运行;8.系统维护:定期对系统进行巡检和维护,确保系统的稳定性和可靠性。
某银行监控方案说明一、背景介绍随着金融科技的发展和金融行业的不断壮大,银行已经成为最重要的金融机构之一、然而,随着金融行业的发展,银行面临的安全威胁也越来越大。
因此,保障银行的安全运营,确保客户资金的安全和保密是非常重要的。
为了解决这些问题,银行需要建立一个高效、可靠的监控方案来监控银行的各个关键区域。
二、监控需求分析1.安全需求:银行需要确保物理安全、人员安全和财产安全。
2.业务需求:银行需要监控员工的服务质量和工作效率,以及窗口的工作情况。
3.操作需求:银行需要监控ATM机的使用情况和流水记录。
三、监控方案设计1.摄像头布置:a.公共区域:安装于大厅、走廊、自动柜员机等公共区域,以监控人员的活动和银行的整体情况。
b.窗口区域:每个窗口前安装一个摄像头,以监控窗口工作情况和服务质量。
c.后台区域:安装于后台办公区域,以监控员工工作情况、资料操作和窗口服务等。
2.视频存储与管理:a.高性能服务器:银行需配备高性能服务器,用于存储和管理监控视频。
b.视频存储设备:银行需要安装大容量的硬盘存储设备,将摄像头录制的视频进行存储,以备后续查看和分析。
c.视频管理软件:银行需要安装视频管理软件,对录制的视频进行管理和查询,方便之后的视频回放和溯源。
3.安全监控系统:a.报警装置:银行需要安装报警装置,一旦发生安全事件,可以及时报警并通知相关人员。
b.中央监控室:银行需要设立中央监控室,由专门的人员对监控画面进行实时监控,并及时发现异常情况。
c.终端设备:银行需要将监控画面显示在终端设备上,如电视墙或电脑,以方便监控人员查看。
四、监控系统运维1.系统维护:银行需要定期巡检监控设备的工作状态,并及时更换维修不良设备。
2.数据备份:银行需要对监控视频进行定期备份,以防止数据丢失或损坏。
3.系统升级:随着监控技术的进步,银行需要及时对监控系统进行升级,以提高系统的稳定性和性能。
五、潜在问题与风险1.隐私问题:银行在布置摄像头时需要严格遵守相关隐私法规,确保客户和员工的隐私权不受侵犯。
银行监控系统设计方案XX本方案详细介绍了银行电视监控系统组成和设计思路,具体包括相关国家标准和行业标准,系统组成和功能,系统防区划分及防范要求,监控器材选型,控制室布置要求及管线敷设贵方等内容。
一、系统概述当今科学技术的飞速发展,社会已进入数字化、信息化时代。
而利用高新技术预防、制止、打击犯罪,已逐渐在三大防范手段(即人防、制防、技防)中,占据了愈来愈重要的主导地位。
银行属于国家的重点安全防范单位。
它具有规模多样、重要设施繁多、出入人员复杂、管理涉及领域广等特点,它作为当今社会货币的主要流通场所、国家经济运作的重要环节,以其独特的功能和先进的技术广泛服务于国内各行各业中,其业务涉及大量的现金、有价证券及贵重物品。
银行同时也一直是各种犯罪分子关注的焦点。
自现代银行诞生以来,盗窃与反盗窃、抢劫与反抢劫、诈骗与反诈骗、贪污与反贪污随着银行业的发展也同步发展。
目前,国内针对银行的犯罪活动日趋上升,犯罪手段和方式也逐渐多样化、暴力化、智能化,全面加强和更新现行的银行安全防范系统,以适应银行机制转轨和业务发展已变得迫在眉睫。
银行安全防范系统主要划分为针对银行内外流动人员的周边环境保安监控和针对客户交易的柜员制监控两大部分。
周边环境保安监控主要目的为安全防范和记录营业情况;银行柜员制监控系统是根据银行营业所实行单收付柜员制而设计的,它有效地防止了传统的出纳、复核双柜员多环节带来的人员及时间上的浪费,使工作效率提高一倍。
柜员制监控系统可以将每一天的柜员收付操作情况以图像和声音方式实时纪录下来,以规范和监督银行职员行为,一旦发生差错,可以通过重放录像资料进行查找、更正。
根据中华人民共和国公安部“安全防范工程程序与要求”(GA/T75-94)和市公安局技术防范办公室安全技术防范之有关规定和要求,严格贯彻以下几项设计施工原则:整个工程的安全性和可靠性;应用产品的可靠性和兼容性;系统具有未来的扩展性;集中控制、布局合理;施工方便、价格合理、外形美观;符合公安部技术防范安全规范要求。
同时,结合XX银行安全防范和日常管理工作需要,设计和建立国内一流品质的安全防范系统。
二、系统设计的主要依据本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范,包括以下国家标准和行业标准:GB/T16676-1996 银行营业场所安全防范工程设计规范?GB12663 防盗报警控制器通用技术条件?90GBJ232-82 中国电气装置安装工程施工及验收规范?GB14050-9 系统接地的形式及安全技术要求?GB50198-94 民用建筑闭路监视电视系统工程技术规范?安全防范工程程序与要? GA/T75-94求安全防范系统通用图形符?GA/T74-94 号GA/70-94 安全防范工程费用概预算编制办法?GA/T38-92 银行营业场所风险等级和防护级别的规定?民用建筑电气设计规?JGJ/ 范16-92CECS 72.95 建筑与建筑群综合布线系统工程设计规范?三、组成和功能:1.系统组成本监控系统由电视监控单元和防盗报警单元组成。
电视监控系统由前端设备、传输设备、主控设备和显示设备四大部分组成。
前端设备由安装在各监控区域的摄像机、镜头、防护罩、支架、云台等组成,负责图像和数据的采集及信号处理;传输设备包括同轴电缆和信号线缆,负责将音、视频信号传输到机房的主控设备;主控设备负责完成对前端音、视频信号进行压缩处理、图像切换、云镜操作等所有功能项的控制;显示设备主要是显示器,用以实时显示系统操作界面、监控区域图像和回放存储资料。
防盗报警系统一般由报警传感器、传输设备、报警控制器、通信系统组成。
报警传感器置于被监控的现场,用来探测所需的目标;报警控制器主要处理前端报警传感器送出的报警电信号;通信系统主要通过有线与报警中心联网。
传统的控制方式(模拟方式)是采用分散控制,监控和报警作为子系统各成一体,独立进行操作和控制,不利于操作人员的管理。
当前,我们采用先进的计算机数字监控方式,通过数字监控主机建立一个全新的控制平台,能够将各子系统功能全部集中在该控制平台上,即一台数字硬盘录像主机上,只需通过鼠标点击,便可进行综合管理,这样不仅能够使控制变的.更加简单、直观、有利于管理,并且节省资金。
2.系统功能值守人员可以通过硬盘录像主机控制前端设备如:摄像机、云台、入侵探测器等,对银行?的主要监控点和重要通道及出入口等防护区域进行全面灵活的控制、实时监视、准确记录。
并且通过联动设备实现夜间入侵报警、联动照明、自动录像等功能。
在各监控点,各被监控区域的摄像机能够全方位地观察各监控点人员的活动情况,同时监?控中心的管理人员能及时了解进入被监控区域人员情况;并能将主要监控区域人员的活动情况准确记录下来,以便出现问题时便于管理人员查证。
值守人员通过操作键盘可以在主监视器上显示任何摄像机画面,可以控制全方位摄像机的旋转以及对画面进行推拉,以便达到最佳的视觉效果。
操作人员通过对报警及周界防护系统进行布撤防的设置,能够有效防止不法分子的夜间入?侵,通过主控设备的联动功能,能够自动打开报警区域的照明,并将报警位置和相关图像显示在显示器上,进行画面显示及录制,同时,通过联动系统自动启动录像机进行录像,以便获得清晰的报警录像效果。
另外,主控系统可以进行分级别管理。
通过大楼内的计算机局域网,部门领导或主管可在?自己的办公室内的分控计算机上随时了解楼内人员工作及活动情况,还可进行相关操作,便于宏观和微观上的管理。
四、系统环境要求经实地勘察现场,系统设备的设计、制造、安装、测试和调试运行,适应在北方(-19℃---37℃,相对湿度95%)地区气候条件下长期工作(依据国家气象局统计资料)。
五、系统技术要求MTBF大于或等于20000小时。
设备平均无故障时间?计算机平均无故障时间MTBF大于20000小时。
?FCC的A等级限制规定。
监视器符合UL认证标准和?A等级辐射标准。
的摄像机符合UL1409安全标准和FCC?认证标准并通过中国公安部标准检测。
UL探测器符合?级。
监视图像质量按“五级损伤标准”评定不低于4?lvp-p±3dB 复合视频信号幅度?彩色电视水平清晰度>380TVL ?信噪比≥37dB ?级8灰度≥?.六、系统防区划分及防范要求根据《中华人民共和国国家标准银行营业场安全防范工程设计规范》,重要的监控区域应设在发行库、营业厅、走廊、门窗、守库室及楼梯口、电梯轿厢、楼外大院。
同时,根据各地点作用和要求不同,参照中华人民共和国公安部(GA38-92)有关银行营业场所风险等级和防护级别的规定,进行安全防范系统布防。
本设计方案对综合办公楼的监控部位进行如下具体划分:1.保安监控区1)营业厅门口外设置一台黑白超低照度摄像机,对人员进出和运钞车运钞过程进行监视和录像。
2)营业大厅设置一台彩色摄像机,对银行客户和其他外来人员实时监视和录像,观察客户活动情况。
2.柜员监控区每个综合营业柜台安装一台彩色摄像机和一只监听头。
摄像机安装在柜面的斜上方,用于监视柜台、柜员并兼顾柜台外的储户;监听头可将现场声音接收下来,与摄像机的画面一起同步地传送到录像机去记录。
由于银行业务要求, 唱收唱付, 因而声音与图像符合更进一步提高了差错复核的可靠性。
3.报警点设计防盗报警系统对保障银行的工作人员和财务安全将起到十分重要的作用。
根据要求,在重点防范部位,如地下层、金库、营业厅、重要凭证室、库房等应安装红外微波双鉴报警探头;现金柜营业柜下安装隐蔽式紧急报警器。
当银行正常营业时间内出现紧急状况下报警时,一般是由工作人员触发紧急按钮,触发方式隐蔽,触发报警后现场警报。
当下班无人值守时,各个待保护区域遭破坏时,双鉴探测器将提供室内空间保护,一旦这些对象遭到入侵和破坏都会触发报警,警报发生后,会立即发出声光警报信号,并打开灯光,录像主机自动启动录像,同时利用电话线把报警信息传送到公安局报警中心。
这一系列工作都通过数字录像主机自动完成。
七、器材选型1.器材选型原则为了满足综合办公楼安全防范系统的需要,达到设备性能优良、质量可靠、价格合理的要求,通过对目前国内技术先进的主流保安监控产品的调研,综合其性能价格比、返修率,结合安全防范工程的要求等诸多因素的对比,择优组成优化系统。
2.摄像机摄像机是指以公开方式安装在现场的摄像系统,包括CCD摄像机、镜头、防护罩、支架等,是整个系统的“眼睛”,它把监视的内容变为图像信号,传送到控制中心的显示器上。
摄像机的好坏以及它产生的图像信号将影响整个系统的质量。
因此,摄像机的指标应高于整个系统的指标,该部分的选择是直接决定系统图像清晰稳定的关键,同时又是系统中使用最易损的设备,对该类器材选择必须满足:器材技术指标要求,能适应多种环境要求;?器材价格相对低廉,性能价格比高;?彩色固定摄像机选用APG-118彩色摄像机,指标如下:采用日本SONY CCD Sensor ?水平解析度480线?可选择背光补偿功能?具备自动增益控制功能?可使用视频/直流驱动镜头?三种白平衡方式可选?本身自带音频?APG-118SONY CCD Sensor图像传感1/)58像7562线5扫描系PA标准48电视水平清晰最低照1Lux/F1.250dB大信噪电子快自1/50~1/100,00秒ON/OF可选ON/OF背光补可)可AGC(ON/OF增益控固定色温白平自动跟踪白平白平伺服型可自动光圈镜DC/VIDEOΩ,75 视频输出1.0V P-P内同步同步系统工作温度-20℃~+50℃电源要求DC12V3.室外防护罩根据室内、室外选用不同型号防护罩。
4.传输设备传输系统承担视频图像信号、报警信号和控制信号的传送。
根据设计要求,视频信号的传?送基本上经屏蔽密度为96%的抗干扰SYV75-5-2 专用同轴视频电缆传输(如摄像机到中心控制室的延长距离超过228米,则需相应增配视频放大器)。
系统视频输入和输出阻抗以及视频电缆的特性阻抗均同为75Ω。
?多芯双绞线传送报警信号和控制信号。
?多芯护套线传送设备用电。
?5.主控设备主控部分是整个系统的“心脏”和“大脑”,是实现整个系统的指挥中心。
其应实现的主要功能有:视频信号的显示、切换与记录;摄像机与其辅件(镜头、云台等)的控制,报警信号的输入/输出,报警联动录像,网络传输功能等。
因此,所选设备应具有高性能、系统性、多功能、且易于扩展。
本系统选用适应国际潮流的新一代数字化监控设备——APG-6016J系列智能数字监控录像主机1)系统概述APG-6016J系列数字硬盘录像主机系统是在原系列产品上的全新升级产品,采用当前国际最先进的H.264(增强型MPEG-4)压缩格式,综合了原市场主导压缩格式M-JPEG和MPEG-的优势,并克服了这两种压缩格式的缺陷,在取得高压缩量的同时保障了优质的画面清晰度,同时兼有突出的网络传输、控制功能及其它多种功能于一体,是现有产品中功能相对最完善的数字录像产品,适用于银行、邮政储蓄、电信、交通、军事、重要部门等对录像功能要求较高的领域。
