I2C总线24C02电路

Sequential Read连续读
连续读操作可通过立即读或选择性读操作方式启动，在 24C02发送完一个8位字节数据后主器件（单片机）产生一个应 答信号来响应告知24C02要求更多的数据。对应每个主机产生 的应答信号，24C02将发送一个8位数据字节。当主器件不发送 应答信号而发送停止位时结束此操作。 从 24C02 输出的数据按顺序由N到N+1输出，读操作时地 址计数器在24C02整个地址内增加，这样整个寄存器区域可在 一个连续读操作内全部读出，当读取的字节超过24C02的最高 地址时计数器将翻转到零地址并继续输出数据字节 。

Current Address Read 立即（当前）地址读
24C02的地址计数器内容为最后操作字节的地址加1,也就是说如果 上次读/写的操作地址为N,则立即读的地址从地址N+1开始。如果 上一次操作地址N=255(24C02的最高字节)，则计数器将翻转到0且 继续输出数据。24C02 接收到从器件地址信号后（R/W 位置1）。 它首先发送一个应答信号，然后发送一个8位字节数据，主器件不 需发送一个应答信号，但要产生一个停止信号

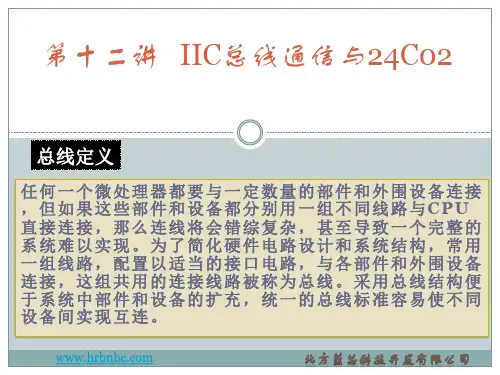

I2C总线
I2C（Inter-IC）总线10多年前由PHILIPS公司推出，是近年来在 微电子通信控制领域广泛采用的一种新型总线标准，很多新型器件都 采用I2C通信方式，如 24C02，PCF8591等。 I2C是同步通信的一种特 殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率 较高等优点。在主从通信中，可以有多个I2C总线器件同时接到I2C总 线上，通过地址来识别通信对象。I2C 总线协议定义如下:

Page Write页写
在页写模式下,单个写周期内24C02 最多可以写入8个(注意：不同 厂家和型号的EEPROM该数字可能不同，请参考所用芯片生产厂家的 器件文档)字节数据。页写操作的启动和字节写一样，不同在于传送 了一字节数据后并不产生停止信号，每发送一个字节后,24C02将产 生一个应答位并将字节地址低位加1，高位保持不变。如果主器件在 发送停止信号之前发送大于8个字节，地址计数器将自动翻转，先前 写入的数据被覆盖。当所有8字节接收完毕，主器件（单片机）发送 停止信号，该停止信号启动24C02内部EEPRO擦写。在内部EEPROM擦 写完成之前24C02不再应答主器件的任何请求。

I2C总线芯片AT24C02程序设计I2C总线芯片AT24C02是一种常用的存储器芯片，在嵌入式系统中广泛应用。

本文将介绍如何使用AT24C02进行程序设计，包括芯片初始化、读取数据和写入数据等操作。

为了简化整个流程，本文将只介绍关键的代码部分。

首先，我们需要了解AT24C02芯片的连接方式和寄存器地址。

AT24C02通过I2C总线连接到控制器，其中使用两根信号线SCL和SDA进行通信。

芯片的I2C地址为0xA0，并且有256个存储器单元，每个单元8位，总共可以存储2KB的数据。

接下来，我们需要进行芯片的初始化。

初始化过程包括初始化I2C总线、设置AT24C02的I2C地址和其他必要的配置。

以下是AT24C02初始化的代码示例：```c#include <Wire.h>#define AT24C02_ADDRESS 0xA0 // AT24C02芯片的I2C地址void setupWire.begin(; // 初始化I2C总线void loop//主程序代码```在进行读取数据之前，我们需要指定要读取的存储器单元的地址，并将其发送给AT24C02芯片。

以下是读取数据的代码示例：```c#include <Wire.h>#define AT24C02_ADDRESS 0xA0 // AT24C02芯片的I2C地址#define MEMORY_ADDRESS 0x00 // 要读取的存储器单元的地址void setupWire.begin(; // 初始化I2C总线Wire.beginTransmission(AT24C02_ADDRESS); // 开始I2C通信Wire.write(MEMORY_ADDRESS); // 发送存储器单元的地址Wire.endTransmission(; // 结束I2C通信void loop//主程序代码```在进行写入数据之前，我们需要指定要写入的存储器单元的地址，并将数据发送给AT24C02芯片。

ATMEL 24c02使用详解原文地址: /Blog/cns!2FEAB5F0F11F7A67!296.entryATMEL 24c02使用详解I2C总线是一种用于IC器件之间连接的二线制总线。

它通过SDA（串行数据线）及SCL （串行时钟线)两根线在连到总线上的器件之间传送信息，并根据地址识别每个器件：不管是单片机、存储器、LCD驱动器还是键盘接口。

1．I2C总线的基本结构采用I2C总线标准的单片机或IC器件，其内部不仅有I2C 接口电路，而且将内部各单元电路按功能划分为若干相对独立的模块，通过软件寻址实现片选，减少了器件片选线的连接。

CPU不仅能通过指令将某个功能单元电路挂*或摘离总线，还可对该单元的工作状况进行检测，从而实现对硬件系统的既简单又灵活的扩展与控制。

I2C总线接口电路结构如图1所示。

2．双向传输的接口特性传统的单片机串行接口的发送和接收一般都各用一条线，如MCS51系列的TXD和RXD，而I2C总线则根据器件的功能通过软件程序使其可工作于发送或接收方式。

当某个器件向总线上发送信息时，它就是发送器(也叫主器件)，而当其从总线上接收信息时，又成为接收器(也叫从器件)。

主器件用于启动总线上传送数据并产生时钟以开放传送的器件，此时任何被寻址的器件均被认为是从器件。

I2C总线的控制完全由挂接在总线上的主器件送出的地址和数据决定。

在总线上，既没有中心机，也没有优先机。

总线上主和从(即发送和接收)的关系不是一成不变的，而是取决于此时数据传送的方向。

SDA和SCL均为双向I/O线，通过上拉电阻接正电源。

当总线空闲时，两根线都是高电平。

连接总线的器件的输出级必须是集电极或漏极开路，以具有线“与”功能。

I2C总线的数据传送速率在标准工作方式下为100kbit/s，在快速方式下，最高传送速率可达400kbit/s。

3．I2C总线上的时钟信号在I2C总线上传送信息时的时钟同步信号是由挂接在SCL 时钟线上的所有器件的逻辑“与”完成的。

I2C总线电路协议电子工程师，当然软件工程师也一样，在实际工作中不可避免的要遇到“协议”，那么，什么是协议呢？举个例子来说明一下：两个人通过固定电话来通话：甲：喂！乙：喂！甲：我是比尔盖茨，请问本拉登在吗？乙：我就是啊…..甲：￥%……—*乙：#￥%……—*………….甲：再见！乙：再见！虽然是一次简单的通话，但我们可以将其看成一个信息的交互，此信息的交互是按以下规定来进行的：前两句，被软件工程师称之为同步头，被硬件工程师称之为起始位。

用于让双方处于一种准备状态。

第三第四句，一般被称之为命令字。

…………..这个一般被称之为数据段。

最后两句，软件工程师称之为结束符，硬件工程师称之为停止位，用于通知对方我要结束了。

不同的场所需要不同的规范来进行通话，在开发工作中尤其重要，我们称这种通话的规范叫协议。

任意两个元器件之间，如果需要信息的交互，那么就一定会有信息交互的协议。

只有这两个元器件都采用同一种协议，才能保证信息交互的正确。

I2C总线协议I2C总线协议是一种常见的电子元器件通信协议，此协议的特点是利用很少的IO口进行信息的交互，除去片选和时钟同步外，实际的I2C总线协议仅仅通过两根线就完美解决了信息的交流。

I2C总线协议在我们提供的资料中可以找到，您可以阅读此资料来了解协议的内容和详细的规范。

虽然相较并口总线来说，I2C总线在速度上会慢一些，但它具有硬件电路简单，多个器件共享，操作简单等特点，所以被广泛的应用在很多种类的元器件中。

24C0224C02就是一个标准的I2C总线应用元器件，我们的学习板也是通过此元器件来让初学者学习和掌握I2C总线协议。

24C02是一个非易失性的存储器件，可以在断电的情况下长久保持内部的数据不被丢失。

关于24C02芯片的详细性能，初学者可以阅读随光盘提供的24C02芯片的中文手册。

以下是I2C总线电路的原理图：的两个总线（SCL/SDA）接口，并通过程序在P1.6和P1.7两个管脚上面来形成I2C总线协议来与24C02进行信息交互。
