基桩竖向抗压静载试验检测报告(原件)

（二维码）（CMA章）试桩单桩竖向抗压静载试验工程桩检测报告工程名称：※※※※※※※※※※商业中心工程地点：※※※※※※※※※※委托单位：※※※※※※※※※※有限公司检测日期：※年※月※日～※年※月※日报告总页数：※※页报告编号：※※※※※※※※※※检测流水号：（技术资质专用章）※※※※※※※※※※检测有限公司※年※月※日※※※※※※※※※※商业中心试桩、工程桩单桩竖向抗压静载试验检测报告检测人员：报告编写：审核人：批准人：（技术资质专用章）声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位：※※※※※※※※※※检测有限公司地址：※※※※※※※※※※*邮编：※※※※※※※※※※电话：※※※※※※※※※※传真：※※※※※※※※※※联系人：※※※※※※※※※※首页他原因时应明确。

（技术资质专用章、CMA章等，分开或合一均可）※※※※※※检测有限公司※年※月※日目录一项目概况…………………………………………※二地质概况…………………………………………※三检测依据…………………………………………※四现场检测…………………………………………※五检测结果…………………………………………※六检测结论…………………………………………※七附图表……………………………………………※（注：页码须采用第※页共※方式）二、地质概况（必填）根据※院提供的《※岩土工程勘察报告》（编号※）, ※场地所在部位为※，岩土层概况、相关岩土物理力学性质指标、桩周土概况详见表2。

场区岩土层概况表2以下空白页三、检测依据1、检测依据标准及代号：中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ 106-2014）；《建筑地基基础检测技术规范》（DB 42/269 -2003）（按地标进行工程桩验收检测静载试验时填写）2、甲方提供的图纸、检测要求说明等3、其他依据（可缺省）.以下空白页四、现场检测1、检测方法(1) 堆载法：由主梁、次梁和工字钢等组成堆载平台，上面均匀堆放混凝土预制块，构成加载反力系统。

单桩竖向抗压静载检测报告附录一、工程地质概况1.杂填土: 松散-稍密, 稍湿, 层厚1.60～6.40m；2.淤泥: 流塑, 饱和, 层厚8.20～15.30m；3.粉质粘土: 饱和, 可塑—硬塑, 含少量粉细砂, 层厚4.0～13.30m；3.1淤泥质土层: 饱和, 流塑—软塑, 平均厚度4.75 m；4.中砂层: 中密, 局部密实, 饱和, 厚度0.0～5.60m；5.淤泥质土层: 饱和, 流塑, 局部地段相变为淤泥, 层厚1.40～11.30m；6、卵石: 饱和, 一般为中密, 局部稍密, 密实, 层厚1.0～5.80m；7、残积砂质粘性土：饱和, 可塑-硬塑, 为中粒花岗岩的风化产物, 层厚0.00～7.40m；7-1.辉长岩残积粘性土: 层厚0.00～4.60m；8、全风化花岗岩: 中粒结构, 散体状结构, 层厚0.0～11.10m；9、砂土状强风化花岗岩: 中粒结构, 散体状结构, 层厚0.80～14.30m；9、1砂土状强风化辉长岩: 坚硬, 辉长结构, 层厚0.0～7.40m；10、碎块状强风化花岗岩: 中粒结构, 碎块状构造, 该层揭露厚度0.80～18.80m；10、1碎块状强风化辉长岩：。

辉长结构, 碎块状构造, 该层揭露厚度0.00～9.35m；11.中风化花岗岩: 揭露厚度0.99～4.55m；11、1中风化辉长岩: 揭露厚度3.84～5.50m。

试桩位置附近参考地质剖面图和平面位置图见附图, 试桩有关参数见表1。

二、检测方法及仪器设备静载试验按照国家行业标准《建筑基桩检测技术规范》（JGJ106 -2003）的有关规定进行, 试验静荷载由安装在桩顶的油压千斤顶进行逐级加荷, 千斤顶所需的反力由混凝土预制块压重平台承担。

千斤顶编号为: 0809925 和0809926 ,数字压力计编号为: 080515, 检定日期匀为: 2008年10月09日；桩顶沉降由对称方向安装的位移传感器测读, 位移传感器编号为: 2180和2186, 检定日期均为: 2008年10月09日。

检测报告报告编号：工程名称：检测项目：委托单位：检测日期：2010年12月13日xx县城市污水处理厂沉管灌注桩单桩静载、碎石桩复合地基静载检测人员：项目负责：报告审核：报告签发：注意1、本报告无检测、负责、审核、签发人签字无效；2、本报告无检测单位专用章无效，涂改、错页、换页、漏页无效；3、未经书面同意本报告不得复制或作为其他用途；4、如对本报告有异议或需要说明之处，可在报告发出后30天内向本单位书面提出,本单位将于5日内给予答复，逾期不再受理。

5、本报告的检测数据是在检测当天的环境条件下的测试数据，本报告的检测数据只对测试现场的条件有效，如检测样本的状况产生变化，重新测试的数据结果不具备可比性。

检测单位：xxxxxxxxx地址：xxxxx目录第一部分沉管灌注桩单桩抗压承载力检测1.1 工程概况 (5)1.2 检测内容与技术要求 (5)1.2.1 检测内容 (5)1.2.2 技术要求 (5)1.2.3 检测依据 (5)1.2.4 评定方法 (6)1.3 场地工程地质概况 (6)1.3.1 地形地貌 (7)1.3.2 地质结构及岩土物理力学性质 (7)1.4 检测仪器 (10)1.5 检测方法与要求 (10)1.6 检测过程与结果 (13)1.7 检测结论 (16)第二部分碎石桩复合地基承载力检测2.1 工程概况 (30)2.2 检测内容与技术要求 (30)2.2.1 检测内容 (30)2.2.2 技术要求 (30)2.2.3 检测依据 (30)2.2.4 评定方法 (31)2.3 场地工程地质概况 (32)2.4 检测仪器 (32)2.5 检测方法 (32)2.6 检测过程与结果 (33)2.7 检测结论 (38)第一部分沉管灌注桩单桩抗压承载力检测1.1、工程概况我公司受xxxxxxxxx公司委托,对xx县城市污水处理厂沉管灌注桩单桩抗压承载力进行检测,该污水处理厂为xx县城xxxx城市污水整治工程的主要部分，其功能主要处理城区及城镇收集的污水，达到治理和保护大盈江的目的。

单桩静载试验检测报告工程名称：工程地点：委托单位：报告编号：报告页数：二零一八年六月十日单桩静载试验检测报告检测人员：报告编写：校核：审核：批准：声明：1.报告无资质认证章、检测专用章无效；2.报告无报告人、审核人、批准人签章无效；3.报告涂改、换页无效，无骑缝章无效；4.未经书面同意不得复制或作为他用；5.本检测报告检测结论仅对所检测桩有效；6.如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

地址：邮政编码：电话：联系人：目录－、项目概况 (3)1、项目概述 (3)2、成桩情况 (4)二、工程地质概况 (4)三、检测仪器设备和检测标准 (4)1、检测仪器设备 (4)2、检测标准 (5)四、现场检测方法及数据分析依据 (5)1、加载方法 (5)2、检测步骤 (6)可按下列方法综合分析确定 (7)3、单桩竖向抗压极限承载力QU五、检测结果 (8)六、检测结论 (9)七、附图表 (9)－、项目概况1、项目概述单桩竖向抗压静载试验适用于检测单桩的竖向抗压承载力，本工程为工程桩验收检测，试验方法采用慢速维持荷载法。

受河源市碧桂园物业发展有限公司委托，我公司对其在建的墅区的预制管桩进行现场单桩竖向抗压静载试验。

工程概况详见表1。

根据委托单位提供的设计及施工资料，各检测桩的单桩承载力特征值和有关成桩参数见表2，桩位平面图见附图。

检测桩的有关成桩参数表2二、工程地质概况场区地质条件详见地质勘察报告。

三、检测仪器设备和检测标准1、检测仪器设备1）《建筑地基基础检测规范》（DBJ 15-60-2008）2）业主提供的设计施工技术资料。

四、现场检测方法及数据分析依据1、加载方法现场试验采用慢速维持荷载法采用电动油泵逐级加载，共分10级加载和5级卸载。

要求试验最大加载量为3800kN，每级加载量为380kN；第一级加载量取分级荷载的2倍（760kN）。

本次试验采用堆载法，由主梁、次梁、支墩搭成的压重平台反力装置，其上码放混凝土方块，最大堆载重量约为4800kN。

受控编号：HBSD/MS-D77-2011检测报告编号：E-11-39-1工程名称：东光县东光镇张汪村旧城改造6#楼复合地基检测委托单位：河北恒东房地产开发有限公司建设单位：河北恒东房地产开发有限公司设计单位：中铁工程设计院有限公司施工单位：德州市拓实基础工程有限公司监理单位：东光县城建局监理公司检测单位：河北四达工程检测有限公司二○一一年十月十三日声明1、本检测报告无我单位检测专用章和计量认证专用章无效。

2、本检测报告无骑缝章无效。

3、本检测报告涂改、换页、漏页无效。

4、本检测报告无检测、审核、批准人签字无效。

5、对本检测报告若有异议或需要说明之处，应于收到报告之日起十五日内向我单位书面提出，本单位将给予及时的解释或答复。

检测单位：河北四达工程检测有限公司单位地址：河北省石家庄市兴苑街53号邮政编码：050021联系电话：（0311）85912349工程编号：E-11-39-1批准：审核：工程负责：1.工程概况东光县东光镇张汪村旧城改造6#楼工程位于东光县城，拟建建筑物为18层住宅楼，结构类型为框架结构，基础型式采用筏板基础。

本工程天然地基承载力不能满足设计要求，采用长螺旋钻孔泵压混凝土桩进行地基处理。

该复合地基共设计基桩502根，均匀布置，局部有所调整，设计桩长20m，桩端持力层为第六层粉质粘土，设计桩径400mm，桩间距1.35×1.35m,面积置换率6.7%，桩身混凝土设计强度C20，复合地基承载力特征值为350kPa，单桩竖向抗压承载力特征值为540kN，成桩日期为2011年7月6日至8月17日。

受河北恒东房地产开发有限公司委托，河北四达工程检测有限公司承担了该项目的复合地基检测任务。

检测时间为2011年9月01日至10月10日，检测时天气晴朗、干燥，温度为15～30℃，共完成低应变法检测基桩502根，复合地基载荷试验3组，单桩竖向抗压静载试验3组，全部受检基桩由建设单位、监理单位和检测单位于9月5日根据场地情况和施工条件随即抽取，受检基桩强度满足规范要求，桩头完整，无浮浆、松散部分，受检基桩位置见“东光县东光镇张汪村旧城改造6#楼检测点平面布置图”(附图1)。

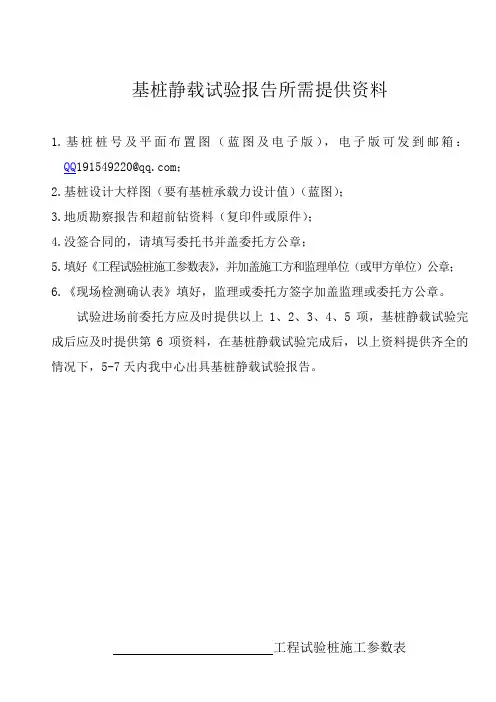

基桩静载试验报告所需提供资料
1.基桩桩号及平面布置图（蓝图及电子版），电子版可发到邮箱：
QQ191549220@；
2.基桩设计大样图（要有基桩承载力设计值）（蓝图）；
3.地质勘察报告和超前钻资料（复印件或原件）；
4.没签合同的，请填写委托书并盖委托方公章；
5.填好《工程试验桩施工参数表》，并加盖施工方和监理单位（或甲方单位）公章；
6.《现场检测确认表》填好，监理或委托方签字加盖监理或委托方公章。

试验进场前委托方应及时提供以上1、2、3、4、5项，基桩静载试验完成后应及时提供第6项资料，在基桩静载试验完成后，以上资料提供齐全的情况下，5-7天内我中心出具基桩静载试验报告。

工程试验桩施工参数表
委托单位：设计单位：
勘察单位：施工单位：
监理单位：建筑结构类型：结构桩类型：楼高：地上层、地下层
总桩数：（根）工程地址：
填写以下表格（只需提供测试部分基桩数据）
施工单位盖章：
监理单位或甲方单位盖章：
年月日
工程现场检测见证确认表
说明：见证单位由监理单位担任，如无监理单位则由委托方担任。

基桩无损检测所需的基础资料
工程名称：委托单位：
设计单位：勘察单位：
施工单位：监理单位：
建筑结构类型：基桩类型：
施工日期：年月日至年月日
总桩数：（根）楼高：（层）资料员联系电话：
1、计基桩平面图（标有统一编号），大样图。

2、岩土工程地质报告（复印件）
3、基桩基本资料，填写以下表格（只需提供测试部分基桩数据）
32#桩末级压力值
10#桩末级压力值。

桩基单桩竖向抗压静载试验检测方案1 目的确保基桩检测工作的质量，为设计和施工验收提供可靠依据。

2 适用范围适用于单桩竖向抗压静载试验。

3 依据3.1 《建筑基桩检测技术规范》JGJ106-20143.2 桩基设计文件3.3 岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时，应获得委托方书面形式的委托函，以了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。

4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，将尽可能收集相关的技术资料，必要时安排检测技术人员到现场踏勘，使基桩检测工作做到有的放失，以提高检测质量。

主要收集内容有：岩土工程勘察资料、受检桩设计施工资料、桩位平面图、现场辅助条件情况（如道路情况、水、电等）及施工工艺等。

其中受检桩资料主要内容包括桩号、桩横截面尺寸、设计桩顶标高、检测时桩顶标高、施工桩底标高、施工桩长、成桩日期、设计桩端持力层及单桩承载力特征值等。

4.3 制定检测方案在明确了检测目的并获得相关的技术资料后，相关技术人员着手制定检测方案，以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。

检测方案的主要内容包括：工程概况、抽样方案、检测方法、所需的机械或人工配合、桩头的加固处理、试验周期等等。

检测方案需根据实际情况进行动态调整。

4.4 前期准备4.4.1 检测的仪器设备1 根据不同的检测要求组织配套、合理的检测设备，如根据预估最大试验荷载合理选择千斤顶(其承载能力不得小于预估最大试验菏载的1.2倍)和压力表或压力（荷载）传感器（试验压力应在其量程的30%—80%范围内）。

检测前应对仪器进行系统调试，所有计量仪器必须在计量检定的有效期内。

2 现场检测环境有可能受到温湿度、电压波动、电磁干扰和振动冲击等外界因素的影响而不能满足仪器的使用要求，此时应采取有效防护措施（1.采取有效遮挡措施，以减少温度变化和刮风下雨的影响，尤其在昼夜温差较大且白天有阳光照射时更应注意；2. 使用时应远离强磁场，传感器通信电缆采用屏蔽电缆线等），以确保仪器处于正常状态。

单桩竖向抗压静载试验实验报告实验报告。

试验目的：
本次试验旨在对单桩进行竖向抗压静载试验，以评估桩基的承载力和变形性能。

试验装置：
试验桩为直径为X米，长度为Y米的混凝土桩。

试验中采用液压顶千器施加荷载，并通过应变片和位移传感器监测桩身的应变和位移变化。

试验过程中，记录各阶段的荷载-位移曲线，以及桩身的应变变化情况。

试验步骤：
1. 桩基准备，清理桩周土壤，确保桩身表面清洁，并在桩顶安装液压顶千器。

2. 荷载施加，根据设计要求，逐步施加竖向荷载，记录荷载-位移曲线。

3. 荷载卸载，在达到设计荷载或桩身出现较大变形时，逐步卸载荷载，记录卸载过程中的位移变化。

4. 观测记录，实时监测桩身应变和位移变化，并记录各阶段的数据。

5. 试验结束，当荷载完全卸载并桩身稳定后，结束试验并拆卸试验装置。

试验数据处理与分析：
1. 绘制荷载-位移曲线，分析桩的承载力和变形特性。

2. 计算桩的极限承载力和变形模量，并与设计要求进行对比分析。

3. 对试验数据进行统计分析，评估桩基的受力性能。

试验结论：
根据试验数据分析，得出桩基的承载力和变形性能评估结论，并提出相应的建议和改进措施。

以上是对单桩竖向抗压静载试验实验报告的详细描述，希望能够满足你的需求。

1、简介XX城际轨道交通试验段，起讫里程为DK84+000～DK94+000全长10011.22km，试验段包括XX特大桥一段,总长9800.99m，施工里程：DK84+210.22～DK94+000,路基施工里程：DK84+000～210.22,总长210.22m。

试验段为XX城际全线的“试验田”，应全方位对设计进行验证，根据试验段地质情况，XX选择具有代表性路段进行了单桩竖向静载试验。

其具体位置在DK84+163.22和DK84+190.22（桩径0.45m，桩长30m）做了打入管桩单桩竖向静载试验，在DK84+027.47和DK84+147.47（桩径0.4m，桩长26m、30m）做了CFG 桩单桩竖向静载试验，在DK87+660、DK89+700、DK90+995、DK93+650做了钻孔桩单桩竖向静载试验。

试验过程中我局工程技术人员和德方专家紧密合作，刻苦攻关，确保了各项试验工作的顺利进行。

本文就本工程的主要试验项目进行系统介绍。

2、试验目的2.1、测定单桩竖向荷载作用下的荷载及变形特征；2.2、测定桩的分层侧阻力和端阻力；2.3、测定单桩水平荷载作用下桩的变形特征、桩周土的抗力特征。

3、试验原理3.1、基桩静载试验是通过反力装置对试验桩进行施加定向荷载(包括竖向抗压、抗拔，水平推力)，通过测定特定荷载作用下桩的相应变形（包括抗压桩的沉降量、抗拔桩的上拔量、水平推力作用下桩的水平位移量等），分析获得所需要的有关桩的目的参数，例如桩的承载力、应力分布、桩周土的抗力参数等。

3.2、反力装置可采用堆载法和锚桩法，加载通过千斤顶完成。

沉降通过安装在桩顶的位移计和安装在地面上的稳定支架完成。

当桩在荷载力作用下，桩身连同桩头上位移计必然产生向下运动，安装在地面上的稳定支架固定不动且阻止了应变计的运动，这样使的应变计的滑动杆产生压缩，准确测定桩的沉降量。

3.3、桩身内力通过安装在桩身不同截面钢筋上的钢筋应变计测定桩身内力，推定桩侧摩阻力。

单桩竖向抗压静力荷载试验报告《岩土工程监测与检测》上机作业作业内容桩的静载试验数据处理专业勘查技术与工程班级学号姓名南京工业大学二〇一四年目录一、工程概况二、单桩竖向抗压试验仪器、原理及方法三、试验数据、试验曲线及说明四、检测成果汇总、分析意见及结论五、小结扬中新世界花苑1#楼单桩竖向抗压静力荷载试验报告一、工程概况1. 工程项目概况1.1 委托单位：江苏新世界房地产开发有限公司1.2 建设单位：江苏新世界房地产开发有限公司1.3 工程名称：新世界花苑1.4 工程地点：扬中市开发区新扬村，明珠湾西侧，凯旋山庄南侧1.5 勘察单位：扬中市明珠勘察测绘工程有限公司1.6 设计单位：华美（福建）建筑设计院1.7 监理单位：扬中市明珠建设监理有限公司1.8 施工单位：扬中市基础工程有限公司1.9 单桩承载力设计极限值：1560kN1.10 桩端岩土层：⑦层含砾细砂1.11 检测单位：江苏省建苑岩土工程勘测有限公司检测目的：检验单桩竖向极限承载力值检测方法：慢速维持荷载法检测日期：2013.11.12 — 2013.11.17试验桩位选定：由建设方按设计要求选定2. 工程地质概况根据扬中市明珠勘察测绘工程有限公司提供的地质勘察报告揭示，各岩土层名称如下2.1 层杂耕土：土质松软，孔隙发育，植物根密集，场区普遍分布，厚度0.50～1.50m，平均0.63m；2.2 层粉质粘土：土黄色，软塑，饱和，水平层理发育，稍有光泽，无摇震反应，低干强度，低韧性，场区普遍分布，厚度1.10～2.90m，平均2.15m；2.3 层粉砂夹粉土：灰色，松散，饱和，粉砂以长石、石英砂质，局部夹稍密状粉土，摇震反应迅速，场地普遍分布，厚度0.90～9.90m，平均 2.54m；2.4 层淤泥质粉质粘土夹粉砂：深灰色，流塑，饱和，钻进中有CH4气体溢出，含有机质成分，稍有光泽，摇震反应中等，中等干强度，中等韧性，局部为粉砂夹层，场区普遍分布，厚度2.60～18.50m，平均7.06m；④-1层粉砂：为④层夹层，部分地段缺失，层位不一。
